Aula 6 - Junção PN Diodo Polarizado Diretamente

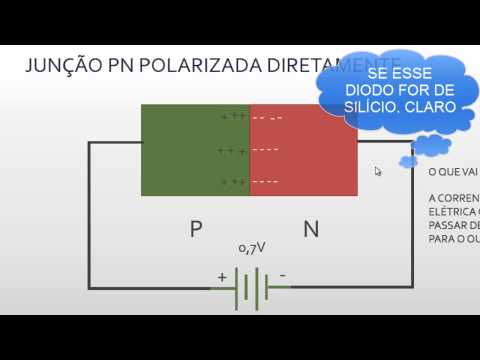

[Música] muito bem pessoal então agora nós vamos ver a junção pn polarizada diretamente o diodo polarizado diretamente em que nós temos então a o diodo em seu estado normal com a barreira de potencial aqui no meio impedindo novas recombinações quando nosso lar exames diretamente nós estamos então ligando os pólos de forma direta ou seja o pólo positivo da bateria com o positivo do diodo eo negativo do douro com negativo da bateria então agora está positivo com positivo e negativo com o negativo é a organização direta o que vai acontecer pessoal será que a corrente elétrica

consegue agora passar de um lado para o outro será que essa junção pm vai ser uma boa condutora de eletricidade é isso que nós vamos ver agora então olha só nós vamos aqui colocar uma tensão de 0,3 gols nessa bateria o que vai acontecer então essa tensão aqui vai fazer com que as cargas se repita olha só que interessante é que eu tenho positivo da bateria que vai repelir o positivo as lacunas do semicondutor elas vão em direção ao centro o mesmo vai acontecer com o pólo negativo da bateria em relação aos elétrons livros wagner

uma repulsão entre eles de forma que esses elétrons aqui vão entender e mais pro meio da junção consequentemente a nossa barreira de potencial diminuiu a camada de pressão agora está um pouco menor o que vai acontecer a gente aumentar a tensão da bateria nesse instante vamos levando é só aumentei para 0,4 volts o que aconteceu as cargas que repeliram ainda mais foram ainda mais para o centro fazendo com que a barreira de potencial aqui ficasse ainda menor vamos aumentar a tensão e mais o goggles pronto 0,5 volts as cargas foram ainda mais rápidos em direção

ao centro e à camada de pressão está bem fininho e né pessoal bem quase não existe mais aumentei a atenção para 0,6 gols e ainda mais as regras ficaram ainda mais concentradas no centro e à camada de depressão tá quase que não existe mais né quase não existe mais se aumentar mais 0,1 volts olha só que interessante pessoal aumentei a tensão chegou 027 boots de forma que eu não tenho mais camadas de depressão as cargas agora elas conseguem se encherga vamos dizer assim de forma que elas conseguem cruzar de um lado pro outro da junção

olha só que interessante que é a recombinação irão só aconteceu vou vou representar aqui como não tem mais camadas de pressão as cargas estão livres para se encontrarem e os elétrons livres bom se recombinar com as lacunas eis que que acontece olha só recombinou não existe mais nem ler um livro nem na cuba de forma que agora pessoal a corrente elétrica está livre para circular de um lado para o outro do semicondutor e é isso que vai acontecer agora pra mostrar isso eu usei o sentido real da corrente elétrica ou seja corrente saindo negativo e

indo para o pólo positivo mas acontece a mesma coisa se a gente considerar o sentido convencional da corrente em que ela sai do positivo vai para negativo a história só agora corrente elétrica ela consegue circular perfeitamente pelo semicondutor ok então nesse caso aqui quando eu pular em redwood diretamente ele conduz corrente elétrica no caso aqui ele só começou a conduzir a partir da atenção de 0,7 volts né isso nós vamos ver nas próximas de aulas que acontecem na prática os de outros eles podem ser feito de germânio ou de silício se eles forem feitos de

silício eles só vão começar a conduzir a partir de 0,60 27 boots e se eles fossem forem feitos de germano eles só vão começar a conduzir aí a partir de 0,2 e 0,3 outros nesse ponto o germânio ele é mais vantajoso que o chile porque ele conduz corrente com uma atenção menor então pessoal vamos é de novamente assistir novamente essa animação da polarização direta do diodo estão aqui nós não estamos aplicando nenhuma atenção específica quando aplicamos a 1,3 volts a camada de depressão diminui conforme nós vamos aumentando a tensão ela diminui ainda mais as cargas

estão cada vez mais próximas do centro até quando chegamos na atenção aí de 0,7 bulls quando não tenho mais barreira de potencial e aí as cargas se recombinam de forma que a partir desse instante a corrente elétrica tem caminho livre para circular pelo circuito lembrando que aqui eu usei o sentido real da corrente mas o mesmo se dá no sentido convencional ok então o pessoal é isso que nós estamos vendo sobre a atualização do diodo tanto a reversa que nós imitá-la passada onde ele não deixa corrente circular ele funciona como um isolante de eletricidade e

agora nós vemos atualização direta em que ele funciona como um condutor é um bom condutor de eletricidade claro que a partir de uma certa tensão que na nossa animação foi de 0,7 volts é então o diodo ele é o mais simples dos componentes eletrônicos o que ele faz ele permite a passagem da corrente em apenas um sentido tá ou seja a corrente só passa se o jogo estiver polarizado diretamente se ele estiver reversamente corrente não passa ele é um isolante o jogo possui apenas dois terminais o positivo que é chamado de anoto eo negativo que

é chamado de cátodo então vamos voltar aqui um pouquinho o esse terminal aqui o tipo p ele é chamado de anoto que vem lá de anne ons lá da química né e o lado o semicondutor tipo ele ele é chamado de cátodo que vem lá dos cartoons daqui então como nós estamos vendo aí o diodo ou a solução tem só permite a passagem da corrente em um único sentido nós explicamos nessas últimas aulas como ele funciona internamente como ele paz essa mágica é de que você liga de um jeito nenhum condutor você diga o contrário

ele é um isolante até por isso ele também é um semicondutor quer dizer nem uma coisa nem outra você dependendo da forma como você liga ele ele se comporta de um jeito ou do outro isso é a grande sacada dos semicondutores você pode fazer com que ele se transforma em um condutor um isolante de forma a iaa cumprir esse papel e vemos também que os dois terminais o pnd lhe são chamados de anoto ficar todo eu vou encerrar essa aula por aqui e na próxima a gente continua falando um pouquinho mais sobre este maravilhoso componente

eletrônico que a base de eletrônica o chamado de outro muito obrigado a todos e até a próxima
