Como funciona um aerogerador de parque eólico?

e fala seguidores da Consultec no vídeo de hoje a gente vai trazer um assunto que a gente recebe demais aqui de vocês perguntas sobre esse tema EA gente vai mostrar para vocês os principais componentes de um aerogerador e para falar desse assunto ninguém melhor do que o professor Washington ele coleciona algum dos nossos cursos aqui da Consultec que ele vai mostrar para vocês Quais componentes são esses e como eles funcionam tão Popular o gerador Ele tem ele tem uma um princípio básico que são as trocas de energia né a gente sabe que nada se cria

nem nada se destrói a gente apenas transforma as coisas já dizia lá vou dizer então o aerogerador dá para ele ele obedece Esse princípio da física né ele tem as trocas de energia nele para que a gente consiga no final de seu processo de energia elétrica em uma dessas energias primárias vai ser energia do ventre né vai ser energia eólica energia eólica é necessária para que ela faça o posto na E aí se fosse uma pa proporcionam uma um toque no seu eixo como eu tenho todo esse conjunto interligado né o vento vai bater nas

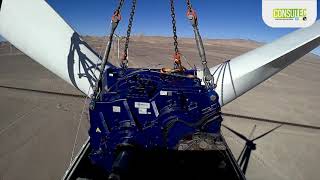

pa vai proporcionar uma força de rotação nessa parte essa para cortar presa um mês vai proporcionar um toque e esse eixo vai transmitir essa energia para uma guerra Box E aí é uma da primeira parte que a gente vai conhecer o que que essa guerra Box né e essa minha Box vai na verdade é uma caixa de engrenagem Essa guerra Box ela é uma conjunto de engrenagem nela eu vou ter planetários e vou ter rolamentos de alta rolamento de baixa né isso de alta este debaixo de média e esses caras vão fazer o princípio da

conversão da rotação da do sistema eólico melhor explicando seria uma volta né dessa nessa tá que tá aqui em cima quando ela for lá embaixo e voltar aqui em cima eu voltei 99 volta na ponta do Gerador não é que esses geradores eólicos de máquinas que a gente tem aí no sistema no Brasil algumas máquinas elas trabalham com geradores de feed na que são geradores de fique ou já 2 GB esse geradores eles precisam que uma rotação de em torno de 1.600 1800 RPM permaneça no seu eixo para que ele consiga gerar Oi e o

vento eu não consigo não consigo ter uma velocidade de 1800 RPM proporcionada pelo venta eu consigo através de um artifício que esse artifício adverbox consegui essa velocidade né você se apague na maioria das vezes ela tá rodando ali a a 20 ou 30 quilômetros por hora ele vai tava aqui numa velocidade muito superior porque eu voltei aí uma caixa multiplicadora fazendo essa multiplicação então gente já viu que primeiro tema energia eólica essa energia eólica é fundamental nessa troca de energias porque tudo a troca de energia essa energia eólica é transformada em energia cinética de movimento

energia cinética como esse esse aqui tá preso nesse conjunto de panela que eu tenho roupa e eu tenho as quatro e esse eixo está preso nesse conjunto essa força esse toque é multiplicado nessa engrenagem através de planetários através de coroa Pinhão que cima de multiplicação de engrenagem E aí eu tenho aqui nesse ponto né a rotação necessária para que o gerador gl60aa essas como esse jogador na grande maioria das vezes eles tem dois polos aí eu tenho uma fórmula matemática que que me diz quanto eu preciso rodar e na grande maioria das eu já não

existem dois polos eu vou precisar de mais ou menos 1.800 RPM para que ele Gere se assentar ex né então isso é preciso já algumas máquinas tipo Gamer tempo segue é tipo vou bem elas não necessitam dessa dessa multiplicação porque os geradores já passa a ser um gerador gsrb que é um gerador síncrono derrotou o binário é um jogador muito grande né compensação ele ocupa muito espaço Então as máquinas vou bem da mesa elas não usam essa metodologia de ver box ela não vai precisar dessa multiplicação de velocidade para que o gerador e alcance a

sua frequência Central é e no começo da energia eólica né lá no início de giovanni's rua né que foi o primeiro dinamarquês aí instalar uma turbina eólica o sistema interligado lá na Alemanha Dinamarca é melhor dizendo na Dinamarca ele usava um princípio de orientação né que ele colocava um ovo no Catavento Zinho aqui né No final da máquina esse Catavento ela tem direcionava a turbina é hoje não está mais assim né hoje a gente tem hoje está aqui nos dias mais bem elaborados e uma dessas tecnologias é a tecnologia do IOR né vai aparecer aqui

para vocês o que é o aí ó vocês tão uma observar aqui assim se essa caixa aqui dele de redução é União vocês vão estar observando o que que esse ó faz esse é o Na verdade são né não é só um violão é uma é um conjunto de motores e redutores que ficam preso né nessa nessa condição aqui eles ficam presos na entrada turbina né a entrar turbina Oi e a torre entrar turminha Torre E esses caras eles têm engrenagens que são enganadas na em uma cremalheira E essas engrenagens Empurra a máquina no sentido

horário ou anti-horário dependendo do decisão tá vai tá aparecendo aqui para vocês como é que é o processo de Hall né vocês vão ver aqui a máquina vai para direita máquina vai para esquerda Então esse processo viola é importante para que a máquina acompanhe a posição do vento ela é muito importante que ela vá se Direcionar para onde o vento está fluindo e isso que vai fazer são os aqui ó então IOL ele faz esse papel de levar a turbina para onde está o vento mas antes dele fazer isso né ele tem uma ele tem

uma ele tem uma obrigação é a máquina tem obrigação antes de fazer isso que ela tem que executar um trabalho que trabalha e se ela reduzir o a o parque das quatro sempre que a máquina ela for fazer IOL né a máquina ela vai ter que reduzir o ângulo de ataque para que o vento não não não não seja captado de uma grande forma nessa nessa hora que ela vai ser movimentar Então ela diminui o ataque do vento e aí é a máquina ela perde um pouco de velocidade ela diminui a velocidade porque ela diminui

o ataque das partes E aí ele vai para onde o vento está quem é que observa isso que observar e som o seu incenso na questão de sensor dizendo que vem com aqui né antigamente esses sensores eram era uma biruta e um animal hoje são sensores e hoje solução sensores de infrassom na maioria das vezes são ultrassom ultrassom sensor nessa configuração esses sensores é que faz com que é a máquina toda tome a referência do ventre como fazendo com que a par do aerogerador de menos seu ângulo e só depois que a diminuir seu ângulo

ela que ela começa a girar em E o pior é que é o banco a aaa para tem um ângulo né ela vai de 0 a 90 e esse ângulo tem controla a um sistema eletrônico né que a gente dá nome da gripe as máquinas de estol que a gente as máquinas que tem o estou fixo né não não tinha Pit para as primeiras máquinas eólicas do primeiro processo de geração de energia eólica no mundo essas máquinas elas tinham grande problema na hora que é o vento aumentava nela que o vento aumentava a sua velocidade

né a pra ela sofria bastante turbulência e eu não tinha como reduzir o ataque da Pátria nessa rajada de vento então a máquina sofreu bastante turbulência isso deve ficar bastante equipamento foi quase eliminada do sistema e óleo com as máquinas como estou hoje tem as máquinas que o pit e a máquina competente ela consegue acompanhar o movimento do yoh mais suave as máquinas estão quando elas estavam funcionando que elas iam mudar a sua posição elas quase sair eu coloquei a para ficar na mesma posição e ela girava a nossa ele o ir hoje lá na

Série E aquele ali e era uma coisa muito desagradável que vocês tem óleo né ele a gente sabe que a máquina é única ela trabalha com umas outras área dinâmica né eu tenho lá na máquina ela eu tenho força de sustentação força de arraste ou sobre força de empuxo Então essas forças ela tendência aquelas uma vez a outra aí aqui a gente quer o equilíbrio no sistema estou antigo esse equilíbrio não era possível porque as máquinas não tem esse controle no kit já com sistema Pit esse equilíbrio é possível então agora eu consigo fazer com

que a Pai ela vou fazer com que a panela reduza seu ângulo e assim eu consigo fazer um UOL nego movimento mais suave sem abalar toda a estrutura da torre né então você faz a gente vê o que temos dentro da turbina eólica componente né com Gere Box congelador com uma grupo de peixe dentro da e vai aparecer aqui para vocês vão aparecer aqui pra vocês como é que esse Fit funciona né Você pode observar aqui que ele tem ele tem esse movimento né ou através de um cilindro esse lindo aí é o cilindro que

nas máquinas eólicas é acionado pelo sistema hidráulico já em outras máquinas que vocês estão vendo agora aqui que esse livro aqui ó é da máquina hidráulica mas esse outro essa outra imagem que eu passar para vocês aparecer agora aqui essa outra imagem aqui ela é uma máquina que tem pizza elétrico e que máquinas são essas máquinas Gamer estas máquinas vou bem e Máquinas Weg são duas máquinas navegue o Yahoo bem E essas duas máquinas elas não têm sobre os fabricantes elas não tem Pit hidráulico e elas não tem gerador esconder Box ela os geradores delas

congeladores gsrb tirando elas todas as outras máquinas funcionam nesta configuração Gamer Easy Taxi umas sim sujo um giro então a maioria funciona aqui ninguém gosta né É e quando essa energia é criada né num transformador essa energia ela não tem capacidade de viajar até a subestação nos assim então para que a energia na máquina viagem até a subestação em uma condição de potência aceitável eu coloco depois do gerador um cara chamado transformador Então antes da máquina antes da do gerador o lenço do gerador antes de chegar na subestação eu tenho que instalar na turbina no

transformador né esse transformador como vocês estão vendo aqui ele vai pegar as três às três fases que veio da turbina e vai jogar né lá na subestação no caso está antes da da residência substância Então fez transformador para que que serve para quando todas as máquinas Tem que existir Independente de grandeza de Vega e aciona todas as máquinas vão precisar desse transformador a questão é onde é que a função do fica quando são máquinas Vega em máquinas Holmes transformador fica lá embaixo ver que o desenho aqui quando é as outras máquinas tem pulga mesa tipo

aciona veste esse transformador ele fica aqui em cima mais ou menos nessa na máquina da mesa e máquina Veste uma doença que ela me falou no finalzinho aqui como eu tô dizendo aqui para vocês ele fica aqui aí o fio do transformador Oi e ele passa para cá uma imagem melhor né Precisa homem não vê ele vai aparecer aqui para você viu né são transformadores e na grande maioria das vezes são transformadores a seco é isso que vocês estão vendo aí E também alguns transformadores a óleo que são está somadores GV nessa acionadores de grande

volume de óleo que é esse outro que aparece aqui quais são os melhores próxima do a seco ele é um traçado muito bom né Na minha concepção é o melhor transformador mas também transformador a seco que é esse que cês tão vendo aqui esse transformador ele é um pouco mais caro né ele tem o fechamento o Zig Zag que é uma especialização deste transformador eu consigo fechar ele Zig Zag eu consigo filtrar grande parte dos harmônicos causados nos sistemas de potência que existe aqui dentro desse terceiro gerador né e na grande maioria das vezes eu

consigo filtrar o terceiro harmônico né é o o d180x então senhores eu tenho aqui agora um vento batendo em uma pa fazendo um movimento de rotação um toque esse toque sendo multiplicado em um conjunto de engrenagens para que para que o gerador proporção de 60 Hertz se eu não rodo isso aqui se eu não giro isso aqui entre 1.600 1800 eu não tenho como gera se você tá at e eu não vou ter como colocar turbina aqui no sistema elétrico de potência no certo eu não tenho como casar ela se alguém tiver acrescentar é que

a nossa energia elétrica de casa nesse tempo que a gente não compra equipamento elétrico ele tem que tá nessa frequência muito bom esse conteúdo do professor eu acho então Neto agora você já está mais familiarizado com os componentes de um aerogerador se você quiser dar algum passo a mais e conhecer mais a fundo como tudo funciona e ainda recebeu Um certificado por isso dá uma olhadinha no link aqui abaixo que a gente deixou o nosso curso de operação e manutenção de aerogeradores e se você gostou desse conteúdo não esquece de deixar o seu like e
