Sensores Industriais - Funcionamento, Instalação e Aplicação

o Olá galerinha Seja bem vindo a mais um vídeo do canal ideia Tube Meu nome é Danilo Menezes e na aula de hoje falaremos sobre os tipos de sensores industriais onde iremos aprender a efetuar a sua instalação elétrica conhecer o seu princípio de funcionamento e ver exemplos de sua aplicação que seja em equipamentos ou dispositivos Então vem comigo que a aula hoje está muito interessante solta a vinheta DJ não filme O Primeiro tipo de seus consideremos é o ponto elétrico com sistema para Barreira de luz ele é composto basicamente por duas partes o emissor e

o receptor o emissor ele tem a função de enviar o fecho de luz do tipo eo para vermelho enquanto o receptor tem a função de receber esse fecho de luz então inicialmente quando não temos Nenhum obstáculo obstruindo esse a luz entre o emissor eo receptor nós manteremos a nossa carga ligada ou acionada Mas a partir do momento que esse feixe de luz por into acompanhado por uma pessoa ou um objeto automaticamente nós teremos a nossa carga desligado ou seja desafio esse tipo de sensor tem várias aplicações como por exemplo na porta de elevador utilizado para

não ocorrer o esmagamento de pessoas ou objetos Além disso dentro da indústria utilizado para delimitar a área onde que o operador pode ou não entrar como por exemplo em áreas de operação de braços robóticos então no momento que o braço robótico atingiu um ponto onde que o Operário poderia entrar automaticamente aquelas zona fica impossibilitada de ser utilizada ou até mesmo se o ser humano ultrapassar aquele limite da barreira de luz automaticamente o equipamento para de funcionar podemos utilizar ainda a luz para contagem de peças vamos agora o esquema de ligação esse tipo de sensor trabalha

com uma tensão de 24 volts em corrente contínua nós vamos ligar que o positivo da fonte ao positivo do sensor da mesma forma negativo da fonte ao negativo do sensor então Inicialmente nós temos aqui que o feixe de luz está saindo do emissor e chegando até o receptor então nessa situação nós mantemos a nossa carga aqui representada por um sinaleira de LED acionada mas no momento quando esse feixe de luz é interrompido entre o emissor eo receptor automaticamente a nossa carga é desacionada bom então fecho de luz ele está estabelecido entre emissor e receptor Nossa

carga estacionada quando interrompemos nesse fecho de luz a nossa carga desligada então aqui com um objeto Branco nós conseguimos visualizar aqui melhor o fecho de luz EA emitido pelo nosso emissor em que automaticamente vai interromper esse feixe de luz entre emissor e receptor o segundo tipo de sensor que veremos é o indutivo então internamente dentro desse sensor ele possui um circuito eletrônico capaz de criar um campo eletromagnético na face sensora e quando aproximamos um objeto do tipo ferro magnético existe uma interação entre si campo eletromagnético e um objeto fazendo assim o acionamento do sensor então

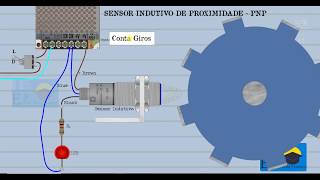

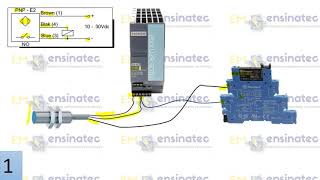

se a Sou do tipo indutivo vai detectar apenas materiais metálicos podemos instalar o sensor indutivo próximo a um pino metálico fixado no eixo de um motor a sua função será enviar os pulsos gerados para o registrador que irá informar quantas voltas o eixo do motor girou neste exemplo temos que o motor girou 60 voltas no intervalo de um minuto vamos agora o esquema de ligação Então vamos ligar aqui o positivo da fonte com positivo do sensor e O negativo da fonte ao negativo do sensor tá inicialmente a nossa carga está desligada porque o sensor ainda

não detectou um material metálico e também porque estamos utilizando o contato normal aberto Então se encostarmos aqui na face sensora do sensor um material do tipo papelão ele não vai detectar o material também plástico ele não vai detectar essa presença mais aproximamos aqui o material metálico Aí sim o nosso sensor detecta esse tipo de material e aciona Nossa carga bom então esse tipo de sensor só vai funcionar detectando materiais do tipo metálico é o terceiro tipo de sensor que veremos é o fotoelétrico difuso então ele possui o emissor eo receptor em um mesmo invólucro então

quando um objeto intercepta esse feixe de luz ele bate um objeto e retorna até o receptor fazendo assim o acionamento do sensor esse sensor ele possui algumas limitações em relação ao objeto a ser detectado e não pode ser muito pequeno possuem superfícies rugosas ou até mesmo ser um objeto muito escuro ao ponto de absorver toda essa luminosidade gerada pelo Samsung esse tipo de sensor tem várias aplicações como por exemplo a contagem de peças que estarão interceptando fecho de luz ao passarem na frente do sensor sendo transportadas por uma esteira e vamos agora o esquema de

ligação do sensor fotoelétrico difuso Então vamos ligar aqui o positivo da fonte ao positivo do sensor e O negativo da fonte ao negativo do sensor só nós temos que o sensor está ligado então ele já está enviando o feixe de luz do tipo em para vermelho quando Algum objeto intercepta esse feixe de luz automaticamente ele bate no objeto e retorna até o receptor e o nosso sensor aciona uma saída para ligar Nossa carga tá mais uma vez eu pegando um outro tipo de objeto quando esse feixe de luz ele é interrompido automaticamente nosso sensor é

acionado para esse tipo de sensor é utilizado para detectar vários tipos de objeto no entanto que esse feixe de luz consiga bater no objeto e retornar até o receptor quarto tipo de sensor que veremos é o capacitivo seu funcionamento se dá pela diluição do dielétrico presente entre as duas placas do capacitor Olá eu sou ocorre quando aproximamos um objeto capaz de interagir com o campo elétrico gerado pelo mesmo aqui nós temos um exemplo de aplicação do sensor capacitivo no controle de nível dentro de um tanque então instalamos o sensor na altura do nível que queremos

controlar e ajustamos o sensor para detectar o fluido toda vez que este valor for alcançado esse tipo de controle é largamente utilizado no enchimento de garrafas de variados tipos de líquidos como água sucos e refrigerantes vamos agora o esquema de ligação do sensor capacitivo vamos ligar aqui o positivo da fonte com positivo do sensor e O negativo da fonte com negativo do sensor Então se aproximamos aqui um material feito de papelão sensor não consegue detectar o Material Plástico também não consegue detectar mais se aproximarmos um material feito de Ferro magnético ele vai conseguir detectar Então

esse tipo de sensor só consegue de os materiais que consiga interagir com o campo eletromagnético por exemplo uma parte do corpo humano ou até mesmo se tivermos um fluido que seja condutor de eletricidade por exemplo a água esse sensor vai conseguir detectar é uma parte do copo onde contém o fluido ele consegue detectar a parte de cima do copo que não tem o fluido ele já não consegue detectar o que outro tipo de sensor aqui veremos é o óptico-reflexivo Dori possui dentro de um mesmo invólucro o emissor eo receptor de luz e além disso será

necessário um espelho prismático que será responsável por refletir esse feixe de luz chegando até o receptor caso se fecho de Luz seja interrompido por algum tipo de objeto o sensor ser acionado automaticamente esse tipo de sensor pode ser utilizado em várias aplicações como por exemplo um produto sobre um Pallet em uma esteira um pedaço de madeira ou até mesmo pro o mercado sendo transportado por uma esteira e vamos agora o esquema de ligação Então vamos pegar aqui o positivo da fonte que ligar no Positivo do sensor da mesma forma negativa da fonte a uma negativa

do sensor da automaticamente o feixe de luz está saindo do emissor batendo no espelho prismático e retornando para o receptor quando nós temos essa situação ele mantém a nossa carga acionada mas o momento quando um objeto interromper esse feixe de luz entre o emissor o espelho prismático e o receptor automaticamente nós temos a nossa carga desacionada bom então esse tipo de sensor só vai funcionar com um objeto do tipo opaco seja aqueles objetos que vão absorver o fecho de luz e não vai permitir que ele seja refletido para retornar até o receptor Então se utilizarmos

por exemplo um objeto transparente e fecho de luz continua passando por esse objeto bate no espelho prismático e retorna até o receptor Então esse tipo de objeto ele não ser identificado por esse tipo de sensor Então se utilizamos esse tipo de sensor para detectar esse tipo de material ele não irá funcionar corretamente teremos que optar por um outro tipo de sensor que consiga detectar também objeto do tipo transparente Então é isso galera espero que vocês têm curtindo mais um vídeo do canal indaiatub peço para você se inscrever dá aquele joinha e até o próximo vídeo

forte abraço
