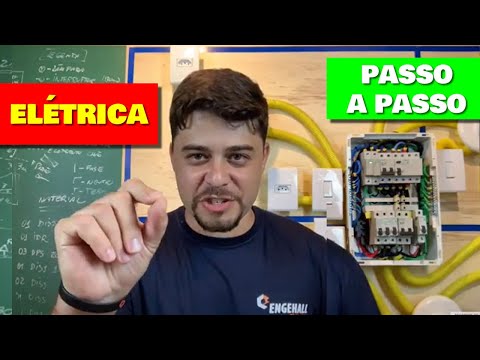

Curso de Eletricista Iniciante (Passo a Passo)

110.92k views3111 WordsCopy TextShare
Dicas Flash - Cortes Engehall
👉Veja como se tornar um eletricista profissional, seguro e capaz de realizar qualquer serviço na ár...
Video Transcript:
[Música] mais uma vez bem-vindos ao nosso minicurso de eletricista e nós estamos na primeira vídeo aula Nossa que vai falar do que passo a passo de uma instalação elétrica então nós temos aqui o diagrama bem simples para vocês entenderem Como é o passo a passo do fornecimento de energia até a entrega ao consumidor tá Acompanha comigo aqui que é bem simples da gente entender Vamos lá nós temos aqui o poste de energia lá na rua né o poste da concessionária de energia ele é chamado de alimentador vocês podem encontrar muito nos projetos com essa sigla
chamar de a l de alimentador tá então nós temos o poste que está interligado no postinho ou no padrão de energia né aquele Onde fica o medidor esse quadro ou seja essa caixinha onde é que fica o relógio é chamado de quadro de medição encontrado muitas vezes pela sigla que é m Então esse aqui ó a entrada de energia lá onde é que tem um reloginho Tá bom depois nós temos a saída do relógio ligando no chamado quadro de missão esse quadro de distribuição aqui é aquele que fica dentro das residências muitas vezes ele tá
no corredor numa cozinha né ele pode estar também numa sala ele é aquele que fica vários disjuntores Então esse aqui é um quadro de distribuição da residência e saindo do quadro distribuição nós temos aqui ó Conforme um projeto que a gente elaborou aqui para explicar para vocês nós temos algumas divisões de circuitos tá o quadro é o que abriga os disjuntores que dividem os circuitos então nós temos aqui um circuito para lâmpada que a gente vai chamar de circuito de iluminação nós temos aqui um circuito para tomadas tá de tomada de uso geral da residência
nós temos um circuito destinado ao chuveiro elétrico que ele tem que estar separado nós temos um circuito destinado as tomadas da cozinha que a gente vai chamar de tomada específica daqui a pouco eu explico para vocês e nós temos um outro circuito destinado ao ar condicionado então no total nós temos um dois três cinco sequência dentro desse quadrinho de distribuição vamos lá para a prática que eu vou explicar para vocês como esse quadrinho aqui tá montado vamos lá bom pessoal nós chegamos agora na parte prática e eu quero pedir o André para explicar que aqui
é o nosso quadro de distribuição Então queria que você explicasse em primeiro momento aqui os componentes desse quadro de distribuição mas às vezes nós temos aqui o quadro que ele é composto por três componentes diferentes tá nós temos a primeira proteção que é a mais comum por disjuntores temos a proteção pelo Dr e temos a proteção pelos DPS que são esses vermelhinhos aqui tá bom legal então bacana explica para a gente porque esses números aqui a crer que a galera tá até curiosa para saber né é o pessoal deve estar atento aí que nós temos
a numeração de circuitos né então por exemplo como a gente já aprendeu na parte teórica nós temos a iluminação pelo circuito 1 as tomadas pelo circuito 2 o chuveiro tá pelo nosso circuito 3 e nós temos as tomadas da cozinha pelo circuito 4 e o ar condicionado pelo circuito 5 então o nosso quadro ele abriga ou seja ele comporta cinco circuitos diferentes tá legal bacana agora para tudo isso aqui funcionar André tem que chegar alguma coisa aqui de trás então explica para a gente quais cabos chegam de onde eles vêm que aí com certeza isso
vai ficar mais fácil para todo mundo entender aqui é bem legal a gente tem uma entrada de energia aqui bifásico ou seja temos duas fases um neutro e o aterramento então nós temos quatro duas fases o neutro aterramento esses cabos aqui ó estão representados aqui na entrada do nosso Dr que é esse cara aqui e nós temos também o aterramento as duas fases elas entram por cima do Dr essas pretas aqui ó esses dois cabos pretos o nosso neutro ele entra também por cima do nosso Dr ele é o azul e o aterramento vai direto
num barramento de terra aqui então isso é a nossa entrada de energia no quadro legal agora outro fato que me chamou atenção foi em relação as cores existe uma padronização de cores Então fala um pouquinho disso também dessa padronização a NBR 5410 ela recomenda né ela na verdade ela obriga que a padronização de cores seja obedecida o que que acontece nas fases você pode usar qualquer cor desde que não seja nem azul e nem Verde porque o azul é destinado para o neutro e o verde destinado para o Terra então você pode estar utilizando qualquer
cor para a fase ou para o retorno da lâmpada Desde que não seja nem azul e nem Verde tá bacana eu acho que tá ficando muito legal a explicação André e agora aquilo que você me falou de de explicar de trás para frente né aquela ideia é pô bom então vamos lá vamos para a prática a explicação de trás para frente é bem simples vamos começar do terra que é o aterramento depois vamos falar do neutro e depois das fases pra gente fechar o nosso quadro aqui legal ó o aterramento ele vem direto do quadro
de medição né Tá ligado lá na haste onde é que fica o relógio lá na haste e ele vem e entra no nosso barramento de terra do barramento de terra eu tenho um cabo de a mesma sessão de entrada que volta lá no nosso DPS então ele é conectado aqui ó na saída do nosso DPS a função desse cabo aqui ó é proteger na hora que o DPS atua tá então nós temos esse barramento e nós temos todas as ligações aqui ó então nós temos aqui ó um dois três quatro aterramentos para os nossos circuitos
mas espera aí nós temos cinco circuitos aqui ué é interessante isso aí né mas você tem um circuito são quatro aterramentos Pois é porque a iluminação nesse caso aqui não tem aterramento as lâmpadas não tem como até arrancas então nós temos os outros quatro circuitos tá errado e a lâmpada não tá temos também o outro barramento aqui mas nós temos o barramento de neutro esse barramento de neutro aqui ó ele simplesmente sai do nosso Dr Por que que esse barramento sai do nosso Dr não pode ser conectado direto que todo neutro da nossa instalação elétrica
tem que estar saindo do Dr ele tem que passar pelo Dr tem que tá passando pelo Dr então aqui ó ele vem tá vendo que tá chegando um cabo grosso aqui ó vamos puxar aqui pra gente ver ó legal é o cabo que vem do lado de cima do nosso TR que ó deixa eu mostrar aqui em cima onde é que ele sai ó esse azulzinho aqui ó que tá com esse terminal amarelo tá tá dando pra ver legal ali Então aqui tem o azul que desce e vem aqui e simplesmente neutraliza aqui o nosso
barramento então todos os outros neutros estão conectados aqui ó nós temos cinco circuitos e temos os três quartos de novo três neutros mas como assim Vocês são cinco circuitos né Pois é mas aí então detalhe ó o circuito do nosso chuveiro e do nosso ar condicionado ele é bifásico ele é 220 bifásico então ele não precisa do neutra não circuito bipolar como na região sudeste nós temos 127 na fase 127 na outra se juntar as duas dá os 220 e aí a gente não precisa do neutro nesse circuito específico por isso que nós temos só
três cabos de neutro saindo aqui eles estão indo para o circuitos o legal aqui cara que também tem isso aqui a fase ou seja as fases entram no nosso Dr tá E aí elas têm que sair do DF entrou tem que sair aí ó ela ela entra aqui e ela vai alimentar como é que ela alimenta o restante que tá do lado aí por exemplo por cima vamos vamos corrigir aqui não vamos vir para baixo ainda não vem por cima ó por cima Aqui nós temos o nosso barramento isso aqui é um barramento trifásico Gente
esse barramento trifásico ele pega essa fase essa fase esse neutro e joga para o nosso DPS Coloca ele em paralelo então Aqui nós temos a fase a fase e o neutro conectado aqui então a partir do momento que eu energizei esses GPS eles também estão funcionando e eles são conectados antes do Dr tá esse DPS tem que estar conectado antes do Dr na rede aí como que a gente faz para distribuir para o resto das disjuntores olha aqui embaixo nós temos um outro barramento aqui ó esse barramento tá pegando fazem aqui e nessa fase que
estão saindo Dr então julgando já para o disjuntor de número 3 o circuito 3 é o nosso chuveiro Então eu tenho um disjuntor bipolar que o chuveiro 220 com 40 amperes então aqui é o barramento levando para cá ele conecta direto nele aqui então aqui resolveu o problema interligou tudo energizado porém a parte de baixo é aí tem um detalhe o barramento ele não tem como pular para o bloco de baixo a corrente desse bloco aqui ó ela é inferior aos 40 amperes para o carro pelo cálculo do nosso projeto né então a gente colocou
um cabo seis aqui ó na entrada desse disjuntor aqui ó onde entra energia nele a gente fez um Jumper ou uma ponte também né E julgamos aqui ó nesse bloco aqui alimentamos todos esses disjuntores aqui ó por um barramento igualzinho a barramento de cima e aí nós alimentamos só um e o dois e o 4 e o cinco também estão alimentados por um Bacana Então alimenta um e dois e o barramento lá atrás vem alimento o restante conforme a gente já falou o nosso circuito um iluminação dois a tomada o quatro é tomada da cozinha
e o 5 é o ar condicionado e aí continua a distribuição porque o que que é legal aqui ó nós temos a iluminação por esse cabo vermelho nós temos a tomada de uso geral por esse caminho Preto a fase dela e nós temos a tomada da cozinha por esse preto aqui também que é um pouquinho mais grosso que é 4mm e temos as duas fases do nosso ar condicionado por esses vermelhos aqui ó Então olha aqui ó cozinha o ar condicionado tá saindo nesse duto aqui ó Ok então aqui e depois ele acompanha o aterramento
que tá saindo aqui também é isso eu vou voltar aqui para mostrar aí como é que ele faz então ele tá vindo nesse duto aqui Aqui nós temos circuito exclusivo do chuveiro e Aqui nós temos a iluminação e a tomada geral e conselho só vai com aterramento as duas fases e mais o aterramento exatamente agora o que que acontece com o neutro que é o detalhe o neutro aqui ó nós temos dois neutros subindo aqui ó um para iluminação e o outro nada e o aterramento somente para tomada que é uma aterramento só porque então
vocês não estão dando para ver aqui é um aterramento já nesse circuito de baixo aqui do chuveiro nós temos as duas fases do chuveiro que está vindo lá e nós temos aqui o aterramento também aqui ó mais um cabo de terra Tá ligado lá no barramento e no nosso circuito de baixo aqui nesse duto de baixo nós temos tanto as tomadas da cozinha quanto o ar condicionado conectados nesse duto aqui então tá indo um neutro para as tomadas da cozinha para o ar condicionado não vai neutro e dois aterramentos uma para tomada da cozinha e
outro para o ar condicionado então tá fechado o nosso quadro aqui cara então é muito simples né bem simples o fechamento uma dica que eu tenho para dar para os profissionais aí quem tá se tornando Profissional ou já é um profissional da área é o seguinte qual obedecer a norma utilizar todos os equipamentos tá não não negligencia não deixa de colocar DPS para proteger contra os surtos não deixa de colocar Dr porque ele não deixa a pessoa é por choque elétrico ele desarma mesmo eu sou prova vivo disso eu já coloquei isso aqui todas as
instalações TDR Então coloque esse equipamentos tem um quadro triplamente protegido que você vai estar fazendo um serviço muito acima da concorrência e vai ter um quadro de ótima qualidade André show de bola cara agora é você explicar isso aí no quadro novamente pra galera que aí vai fechar com chave de ouro vamos lá Bora lá então vamos então nós vimos na prática bem simples a ligação agora vamos fazer isso na teoria vamos desenhar mais simples ainda essa aplicação tudo que tá desenhado lá vamos passar por aqui para isso eu vou solicitar o auxílio da nossa
legenda para vocês entenderem Olha a nossa legenda tem um chamado diagrama unifilar o diagrama unifilar é simplesmente é um eletroduto e todos os cabos desenhados por uma linha só por isso que é chamado de unifilar tá então nós temos aqui ó o neutro desenhado de azul aqui ó por esse l de cabeça para baixo isso aqui sempre vai ser o neutro no nosso diagrama tá nós temos a fase a e a fase B por esses dois pauzinhos aqui esses dois risquinhos Tá de preto e nós temos o terra que tá de verde e também ele
tá representado pela letra T aqui tá legal então agora vamos mostrar para vocês como na nossa hierarquia da instalação é alimentado o nosso cabos Aqui ó Aqui nós temos do poste alimentando o padrão de energia Onde fica o relógio o que que vem do poste primeiro carro que vem do poste é o neutro e depois juntamente com o neutro nesse caso nosso aqui que é um circuito bifásico 220 como eu já falei para vocês a gente tem as duas fases então Aqui nós temos o neutro e as duas fases chegando até no poste de energia
tá então para dentro do poste Aqui nós temos quem o aterramento então Ó esse símbolo aqui ó que é uma setinha para baixo com três risquinhos significa aterramento isso aqui explica aquela haste que tem que ficar perto do poste como no caso da Esporte que a gente tem que aterrar ele para ficar olhando no chão isso aqui é o aterramento Então se entrou um neutro duas fases aqui ele ligou junto com aterramento automaticamente o que que vai pro quadro [Música] fases e quem o Terra Por que que o Terra tá indo Porque aqui ó a
partir daqui entrou três saiu quatro fios então nós temos neutro fase e outro fase fase o Terra então entrou três fios ligou com mais um vai quatro fios tá legal pronto isso entra no nosso quadro de distribuição que nem vocês viram tá bom a partir daqui nós temos que o que distribuir nós temos que dividir os circuitos para nossa iluminação aqui ó é bem simples quem vai para nossa iluminação Vai um neutro e vai uma fase 127 volts saiu o nosso neutro é a nossa fase nós temos a iluminação observação que a gente aprendeu na
iluminação nesse caso aqui não tem terra tá as luminárias as lâmpadas não precisam de estar aterrados pronto o nosso segundo circuito é o de tomadas de uso geral as tomadas da casa quem que sai para ela sai para ela o neutro sai para ela uma fase e sai também o aterramento porque a tomada precisa de aterramento e aqui tá desenhado a fase terra e neutro Tá bom então Aqui nós temos o circuito da tomada específica agora nós temos também o do chuveiro quem é que vai para o chuveiro no caso esse nosso chuveiro aqui tem
uma curiosidade nele ele é o quê 220 volts como aqui na região sudeste já expliquei para vocês que nós temos 220 entre duas frases é 127 em cada fase Aqui nós temos então uma fase duas fases E claro o aterramento Ótimo então nós temos duas fases aterramento indo para o chuveiro as tomadas da cozinha é uma tomada de uso específicos são tomadas de uso específico então nós temos quem indo para as tomadas da cozinha nós temos o neutro nós temos o a fase e nós temos o Terra Ótimo então tá indo para a tomada da
cozinha e por último nós temos o nosso ar condicionado que também é 220 então ele precisa de duas fases E também o aterramento tá bom esse aqui é a nossa distribuição agora lembra da nossa tabelinha que a gente falou no início dessa aula Olha lá a iluminação que é destinado o circuito 1 nós temos disjuntor de 16 amperes e o cabo vai ser de 1 mm lembrando gente que isso aqui já foi dimensionado por um projeto tá nas tomadas que é o circuito 2 nós temos um disjuntor de 25 a protegendo um cabo de dois
e meio então nós temos neutro fase período de dois milímetros e meio tá no chuveiro que é o circuito 3 nós temos uma proteção de 40 a com cabo de 6 mm Então as duas fases são seis e o aterramento também é 6 a norma pede isso e nas tomadas da cozinha eu tenho uma proteção de 32 amperes com cabo 4 tá bom que é para 127 volts e no ar condicionado 32 amperes também porém ele é bipolar um disjuntor de dois polos porque é 220 e o cabo é 4 mm tá bom Então esse
é o passo a passo de uma instalação elétrica e sobre a oportunidade que eu falei também de tornar um aluno VIP do curso de eletricista profissional da engeal vai aparecer um quadradinho logo abaixo Aqui você clica nele e faça a sua matrícula vem se tornar um eletricista profissional certificado e assim o que os alunos mais gostam desse curso é o suporte exclusivo WhatsApp ou pela plataforma de ensino que funciona de 9 da manhã às 9 da noite de domingo a domingo bicho é todo dia que tem esporte suas dúvidas são tiradas praticamente na mesma hora
por isso que eu recomendo o nosso curso tá é difere
