Kits Híbridos - Opções e Autonomia para Backup I Inversor Híbrido On Grid Deye I NeoSolar

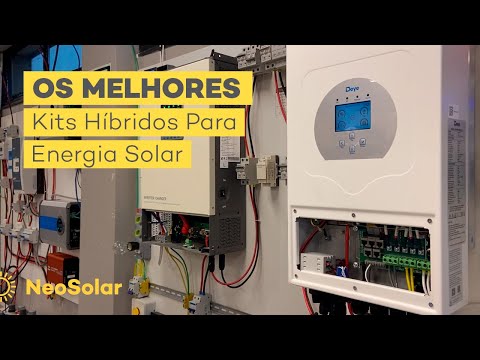

Olá pessoal nesse vídeo ele será a continuação do nosso primeiro vídeo que a gente apresentou para vocês as características e principais aplicações configurações que a gente tem dos inversores híbridos falando especificamente dos inversores híbridos ONGs tá nesse vídeo aqui agora a gente vai falar dos kits que anel solar criou para facilitar a vida de todo mundo que está interessado na aquisição e instalação do seu inversor híbrido Então os kits ele já vem montados e dimensionados de forma a facilitar o máximo possível a sua instalação do seu inversor híbrido um Grid pessoal continuando aí esse nosso vídeo eu vou mostrar para vocês através de alguns slides né algumas possibilidades ou alguns que os kits que a gente montou e que autonomia eu consigo ter em relação a esses kits né Tá primeira coisa que é importante a gente deixar claro eu sempre falo tudo isso né quando eu estou usando o inversor híbrido ongrid eu tenho que fazer toda homologação desse inversor junto a distribuidora onde eu estou ah lembrando né que por ele ser um inversor um Grid ele está sujeito aí as regulamentações da da Anel né as resoluções a 482687 ele tem certificação e metro né a portaria 357 de 2014 é a mais atual agora 140 do final do ano passado tem que estar dentro das nbrs 16149 é 16 274 de documentação a 16 690 de instalações tenho que atender as normas das distribuidoras todas tá e obviamente né o ponto mais polêmico a tal da lei 14. 300 agora do que entrou em vigor né realmente depois de um ano da publicação agora no início de Janeiro tá claro não vou entrar em detalhes nada disso Tô apenas citando que a gente tem que ter esse esse conhecimento disso tá como eu falei né no caso do inversor ele tem uma série de possibilidades pessoal então né nesse slide nessa foto eu consigo enxergar aí com detalhes o que tá na verdade aqui atrás né mas é de um lado toda a entrada descer do inversor do outro lado a rede chegando a saída né aquela tomada né aquela régua mais de cima como se fosse as tomadas da minha residência do meu quadro de luz que não pertencem ao inversor então fora dele aí depois a outra tomada do meio né as réguas são as saída o inversor que vão funcionar inclusive na falta de energia e aquela última tomada ali embaixo com só duas tomadas é o meu smart load se estiver habilitado ou seja se eu definir como Grid 0 não quero exportar para rede é todo excedente vai para aquela tomada especificamente desde que eu tenha excedente de energia então o que você vai ligar ali são cargas que efetivamente não são prioritárias porque elas podem algum momento se desligarem e à noite com certeza vão estar desligadas Então esse é um ponto muito importante e outro detalhe aqui no slide né que a gente tá vendo É a conexão dele né todas as entradas e saídas de energia que eu tenho no meu inversor ele funciona como nobreak funciona como picsave né além de funcionar como inversoríase Claro o picsave é eu posso limitar né Se eu tiver no natal da tarifa branca que a noite é muito mais cara mesmo Residencial eu posso limitar né o que eu vou puxar da rede eu puxo a diferença das Baterias e não gasto aquela tarifa tão então ele tem uma possibilidade enorme aí de funcionamento Mas o que eu né Falei tudo isso até agora para chegar nos nossos kits para facilitar o dimensionamento tá pessoal então se você entrar no nosso site a gente tem aí o nosso primeiro kit que ele é um kit que ele vem né obviamente o inversor ele vem com cabos conectores vem com string Box painéis Solares e baterias de lítio né então todos os kits que a gente vende do daí a gente tá vendendo aí com as baterias de lítio né que permitem uma vida extremamente longa da bateria uma grande um número muito grande né de ciclagens que eu vou comentar daqui a pouco tá e uma confiabilidade muito grande né e um altíssimo rendimento no sistema como um todo tá então esse kit ele é um kit de 2. 79 quilowatts ele gera até 334 kw/hora mês tá é porque né É até eu coloco até pessoal porque é isso vai depender muito de como você configurar o equipamento né ele não é que nenhum inversor um Grid tradicional que você pôs ele para funcionar e você não precisa se preocupar mais nada e ele simplesmente está gerando devolvendo energia aqui eu posso como vocês viram tem uma infinidade de configurações dependendo da configuração que eu fizer Ah não quero exportar para rede e não tenho e não ativei o Smart load eu não liguei nada naquela saída de smart load eu vou desperdiçar eu vou jogar fora de repente parte da energia então a gente fala esse até porque vai depender da configuração que você fizer do seu equipamento tá nesse caso é um string de seis painéis o outro kit ele vai me gerar um kit de 4.

18 bico tá ele vai me gerar até 500 quilowatt hora mês de energia tá aí são 9 painéis tá um string também de 99 painéis em série tá e eu tenho até 500 quilowatt hora todos os kits pessoal eles em apenas com uma bateria de lítio de 5 kilowatts tá que são essas baterias que a gente tem aqui atrás né mostrando para vocês e você quiser ampliar você compra a parte a sua segunda ou a terceira bateria o nosso terceiro kit é um kit de 6 kilowatts e meio bico de painel 14 painéis que vai me gerar até 781 kWh mês tá pessoal 781 kg é uma energia suficiente para atender aí né uma residência aí até com consumo razoável um pequeno comércio né então a gente pensou aí para atender a maioria das configurações residenciais ou comerciais de pequeno até médio porte né nesse caso maior serão dois Strings de 7 painéis tá e o kit ele vem totalmente já pronto com todos os equipamentos que você vai precisar para fazer a instalação ok né então Isso facilita bastante né quando você tá pensando aí no sistema híbrido você já adquirir esse kit totalmente dimensionado string box dimensionado para essa quantidade de painéis e tudo mais então isso é bem importante ok pessoal bateria né A gente trabalha com as baterias da Unip Power né são baterias que obviamente a quantidade de ciclos vai depender da profundidade de descarga aqui que tem toda uma curva que não dá tempo de explicar isso agora nesse vídeo Tá mas em média a gente considera 6 mil ciclos né que é o processo de carga de descarga da durabilidade dessa bateria 98% de eficiência no processo de carga e descarga Então eu tenho uma vida útil extremamente longa dessa bateria um altíssima confiabilidade altíssimo rendimento do Meu sistema tá aí o padrão das Baterias que vai no kit são baterias de 5 kg em 48 volts Ok mas Paulo o que que eu consigo fazer com uma bateria dessa né então o que que a gente fez a gente criou tá uma tabelinha aqui da minha autonomia em backup quer dizer falta luz né o que que vai funcionar então se eu tiver uma bateria pessoal a gente considera uma profundidade de descarga de 90%, Então ela tem 5 kg de energia nominal a gente tá considerando utilizar útil quatro e meio quilowatt-hora né Se eu tiver um consumo constante de 500 watts Tá eu vou ter uma autonomia de 9 horas se eu tiver 1000 Watts 4 horas e meia e assim por diante né Se eu tiver 2. 500 watts continuo uma,8 horas né utilizando os 2. 500 watts que é muita coisa se você pensar em termos contínuos tá né você nunca vai ter 2.

500 watts ligado direto numa falta de energia tá a não ser que seja um comércio alguma coisa funcionando né e Na pior das hipóteses aí se eu tiver 4. 500 a 5 mil watts né que a capacidade inclusive do inversor ele é 5000 watts eu vou ter aproximadamente uma hora de autonomia tá é Paulo mas isso é muito pouco então você dobra né coloca duas baterias você dobra sua autonomia e por assim por diante a gente fez uma tabela utilizando de um a 8 baterias tá E com isso você consegue ter aí uma ideia da Autonomia que você precisa e você adquire a sua bateria extra ok pessoal mas com essa tabelinha dá para a gente ter uma ideia do que a gente consegue em relação autonomia né e o kit como ele vem com uma bateria é essa primeira linha aqui né que a gente tem aí o quanto eu consigo de autonomia em função da potência que eu estiver utilizando do Equipamento ok pessoal além da tabela que eu mostrei para vocês né Às vezes as pessoas ficam curiosas com dificuldade de falar poxa como que eu calculo um backup né o tamanho de baterias que eu preciso para um backup do meu sistema híbrido que eu vou instalar então aqui nesse slide a gente criou uma tabelinha e uma forma lá de cálculo bem simples só para vocês entenderem como calcular o backup tá pessoal eu criei uma tabela aqui pensando numa autonomia de 6 horas sem energia né então mesmo equipamentos vão funcionar 6 horas e a gente já preencheu aqui ó tenho seis lâmpadas de 10 watts tenho duas tomadas Gerais de 100 watts então considerando aí um computador ligado roteador uma impressora se for meu home office né tá uma geladeira de de 240 watts duplex dois ventiladores de teto uma TV de 32 polegadas com 100 watts e até coloquei aqui né uma tomada Geral de cozinha de 500 OK aí você calcula a potência total que é o produto de um pelo outro né tenho aqui 1. 280 watts contínuo de funcionamento tá e as horas de autonomia quando eu multiplico as horas pela potência total eu tenho watt-hora pelo meu período e o vatio hora total né só dois pontos interessantes né que eu queria colocar aqui para vocês tá é o primeiro asterisco tá pessoal uma geladeira numa falta de luz de 6 horas ela não funciona às 6 horas uma geladeira normal que não seja inverter ela funciona um terço do tempo e dois terços ela fica desligada então num período de 6 horas de autonomia eu vou considerar essa geladeira ligada por duas horas apenas tá e a tomada geral da minha cozinha não tem lógica né falta luz eu ficar lá na cozinha fazendo bolo fazendo sei lá o quê e ficar seis horas com uma tomada de 500 w então é outra exceção que a gente pois aí uma hora que já é até demais né mas eu tá usando ali alguma tomada na minha cozinha fazendo essas pontas eu tenho 4.

220 vatiora nesse período de 6 horas tá se eu pegar aquela minha tabelinha que eu mostrei uma bateria né uma dessas baterias que tá aqui atrás da gente Ela tem 5 Kg a gente considera útil 90%, quatro e meio quilowatt-hora disponível se eu calculei aqui para 4.
