Microscópio ótico - Estrutura e funcionamento

e o microscópio óptico existe há mais de 300 anos claro que os primeiros microscópios não eram tão desenvolvidos Tecnicamente com Os microscópios Atuais de qualquer forma mesmo os microscópios rudimentares antigos Eles foram fundamentais para o progresso da biologia e para o nascimento da própria microbiologia como ciência pois como vocês já sabem na era anterior a invenção do microscópio a gente tem a era chamada pré microbiológica a era da pré microbiologia porque a existência dos microrganismos em se ainda não era conhecida pelo menos não era aprovada já existiam algumas suspeitas digamos assim da existência de seres

vivos muito pequenos e invisíveis a olho nu mas não havia qualquer comprovação qualquer visualização desses seres vivos A então foi o exame microscópio rudimentar que eu inglês Robert hooke descobriu a célula e assim se desenvolvem a teoria celular né e que todos os seres vivos são formados por células e um microscópio rudimentar de lente única também permitiu usá-los mais tarde ao ruandês Antônio João Leal venham aqui visualizar pela primeira vez as bactérias tá então claro que isso revolucionou a forma de ver os seres vivos e ocorreu ali de forma gradativa o nascimento da microbiologia como

ciência A então ao longo de muitos anos houve melhorias consideráveis na qualidade dos microscópios na qualidade das lentes e digamos assim na qualidade das imagens produzidas tá E ainda hoje mais de 300 anos depois continua sendo um equipamento muito importante em laboratórios de microbiologia a tatuagem de análises médicas e em outros tipos de laboratório que trabalham de alguma forma com microbiologia com os seres vivos de forma geral a Então nesse vídeo eu vou explicar um primeiro momento alterar a composição deste aparelho as principais peças os nomes e na sequência Então vou mostrar o procedimentos básicos

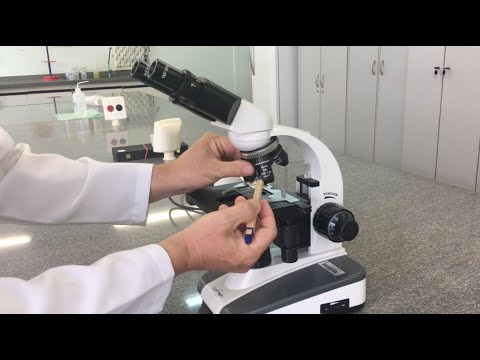

para sua operação bem com relação ao modelo do microscópio este microscópio ele é denominado microscópio composto binocular é porque este nome porque ele tem dois conjuntos de lentes então ao contrário dos microscópios rudimentares iniciais que eram de leite única Os microscópios Atuais a eles possuem dois conjuntos de lente normalmente então eles são chamados de microscópios compostos a e ele também é binocular porque ele tem ao contrário os microscópios mais simples duas lentes oculares Ou seja você pode ver a mostra com ambos os olhos certo antes de eu falar da estrutura é Ótica estrutura Mecânica do

microscópio como que funciona o microscópio basicamente ele aumenta o tamanho dos objetos que estão aqui na lâmina como que ele faz isso através de dois conjuntos de lentes tá é que usa o princípio da refração da luz então são lentes convexas que funcionam como lupas digamos assim ah é basicamente Esse é o mesmo princípio de funcionamento da luta certo então você tem a passagem de Luz pela amostra os microscópios mais simples os primeiros os rudimentares e ainda usa atuais pessoal usam é a própria luz natural que pode ser a luz do sol então aqui embaixo

tem uma isso bom e você pode usar isso no trabalho de campo por exemplo mas os laboral os microscópios de laboratório eles tem basicamente uma fonte de luz aqui embaixo na lâmpada e essa luz ela atravessa a amostra e entra nessas lentes aqui embaixo que são é neste conjunto de lentes pessoal que são as lentes objetivas a Então essa luz e entra na lente ela sofre uma primeira ampliação e ela passa aqui Aqui tem um espelho e vai passar a luz para cá porque obviamente a luz só vai no EA reta a até chegar nas

lentes oculares e nas lentes oculares essa imagem ao a sofre uma nova criação tá bom então as lentes oculares Elas têm um certo poder de aumento normalmente de 10 vezes é normalmente está escrito na própria na própria lente ocular por exemplo 10x significa que essa lente de vidro aqui ela tem um poder de aumento de dez vezes tá e as lentes objetivas Elas têm poder de ampliação variável de acordo com o tipo de amostra que eu quero observar com um tipo de imagem que eu quero ter a como que eu sei o aumento que está

sendo gerado eu multiplico o poder de aumento de uma lente pela outra Então nesse caso aqui eu estou usando duas lentes de aumento de dez vezes se utilizar aqui além de objetivo de aumento de quatro vezes a então 10 vezes quatro 40 o aumento total na imagem de 40 e aqui temos depois de uma outra lente objetiva de dez vezes então eu consigo um aumento de 100 Porque das vezes 10 a depois eu tenho uma outra de 40 vezes de aumento aqui na objetiva então o aumento a Total vai ser 400 vezes E esta outra

lente que é de 100 vezes né onde eu vou conseguir ter uma ampliação total de mil vezes essa aqui é a chamada a lente de imersão e normalmente utilizada para visualizar as células menores como por exemplo as bactérias a com relação à estrutura básica carcaça do microscópio então ele tem todas as carcaças mecânica né onde ele tem algumas peças e agrupa o conjunto ótico então com relação ao conjunto óptico nós temos aqui as lentes oculares e aqui nas lentes objetivas essa peça que gira aqui acha um revólver ou tambor e aqui você pode selecionar a

lente objetiva que você deseja para observar os diferentes tipos de amostras como eu falei aqui dentro tem um espelho onde vai refletir a imagem para que ela é chega em linha reta até a lente ocular aqui vocês podem ver também que pelo fato dele ser binocular ele permite aqui um ajuste é esses números aqui são em milímetros porque cada observador é tem uma uma diferença uma diferença não uma distância específica do centro de um olho até o outro A então quando várias pessoas vão olhar a mesma imagem elas precisam ajustar aqui para conseguirem ter uma

imagem perfeita usando os dois olhos claro que você também pode visualizar olhando apenas numa única lente ocular por exemplo fechando bom e com um olho só você visualizar sua imagem isso também é perfeitamente possível tá e é aqui embaixo nós temos então a lâmpada nessa estrutura você tem aula né Para dar e normalmente se tem um botão específico a além do liga-desliga que você regula pessoal a intensidade da Luz A então você liga o microscópio e Quando vocês ligam microscópio na verdade você está ligando a lâmpada que vai fazer a passagem de luz através da

amostra só que dependendo do tipo de amostra essa luz ela pode ser muito forte você precisa dosar a quantidade de luz que passa pela mostra Então você tem aqui um botão onde você vai reduzir ou aumentar a intensidade de luz gerada pela lâmpada e antes da Luz passar pela mostra ela passa aqui por um outro mecanismo do microscópio que é um conjunto de lentes que se chama de condensador e de um simples ele tem a função de direcionar de formar retilínea ou feixe de luz passando através da amostra para gerar imagens muito mais nítidas a

então essa parte aqui debaixo é o condensador EA maioria dos microscópios também tem uma função onde você pode aproximar e afastar a o condensador da amostra isso tudo você vai mexer na hora de fazer a visualização para obter a melhor imagem possível então além da intensidade da Luz você também pode mexer aproximando ou afastando a a fonte de luz na verdade da amostra Estou desse outro lado aqui mexendo no botão tá não sei se na imagina vai ser claro ver depois eu vou fazer uma outra filmagem observando então então essa parte aqui a condensadora essa

Oi aqui é chamado de mesa ou platina tá e basicamente é nela onde você vai apoiar a sua lâmina com a amostra normalmente as lâminas tem esse tamanho a e aqui tem a chamada pinça onde você vai fixar a lâmina para criar Fique firme certo então a mesa ela também permite vi você subir e abaixar ela e isso tem a função de você conseguir o foco da imagem Porque não basta você simplesmente selecionar a lente colocar sua mostra aqui ligar a luz e achar que você vai ver uma imagem nítida não é e normalmente é

o ponto onde os alunos têm mais dificuldade de visualização na imagem é consegui achar o foco então é tem uma outra estrutura aqui que a gente chama essa esse a regulagem externa de macro metro tá se você faz é a elevação ou abaixamento da mesa ou da Platina perto e aqui a gente tem o micrométrico tá onde você faz o ajuste fino para encontrar o foco certo então essa aqui é a mais uma estrutura e você também pode selecionar diferentes pontos da tua mostra para observação Então você tem aqui dois controles laterais onde você pode

fazer a movimentação da sua mostra esquerda e direita para frente e para trás ou seja observado de diferentes pontos da sua amostra a esse controle aqui tem o nome de Charlie o certo no vídeo eu vou colocar o nome escrito aí para facilitar para vocês bom então você vai colocar a sua mostra aqui a e vai selecionar a lente aqui no tambor de acordo com o tipo de amostra que você possui de acordo com o grau de ampliação que você necessita E aí você vai subir a mesa aqui no macrométrico tá e olhando ali no

na lente ocular para tentar conseguir o foco tá só que mexendo nesse controle aqui no macrométrico É muito difícil você conseguir uma imagem nítida você precisa fazer um ajuste fino no micrométrico a onde a movimentação aqui ela movimenta muito pouco a mesa para cima ou para baixo então é um ajuste Fino na qualidade da imagem certo e lembrando ainda aqui atualmente nós temos alguns microscópios que tem acoplado aqui um sistema eletrônico de imagem onde você pode fazer fotos você pode fazer vídeos você pode projetar isso não dá para show por exemplo a então não há

necessidade de ir numa aula prática por exemplo todos olharem um microscópio você pode demonstrar a imagem para várias pessoas numa tela é projetada por exemplo a então esses pessoais são os os principais componentes deste deste microscópio ótico composto binocular certo acredito que eu não esqueci de nenhum componente fundamental da sua da sua regulagem a é a lembrando ainda que diferentes microscópios eles têm aqui diferentes quantidades de lentes objetivas os mais simples normalmente tem três lentes é muito comum é terem 4 lentes a o Misterio microscópios com eu conheço pelo menos com 5 lentes aqui no

no tambor de um revólver na então você pode ter no mesmo microscópio 5° de aumento diferentes a existem também algumas lentes oculares que tem um aumento de 16 vezes então você pode por exemplo uma lente aqui de aumento aqui de 100 vezes você pode conseguir um aumento de 1.600 vezes a a maioria dos microscópios tradicionais que os utilizam microscópios óticos tá tradicionais que os utiliza em laboratório de microbiologia tem um poder de aumento máximo ali na faixa de mil a 2 mil vezes um aumento acima disso você já não consegue imagens muito nítidas tá o

poder de resolução isso é interessante dos microscópios óticos ele não mudou e nos últimos 100 anos ele está ao redor de 0,2 micrômetros a abaixo disso você não consegue diferenciar detalhes na amostra e aqui pessoal nesse vídeo vou mostrar em mais detalhes dos componentes a chamando a atenção aqui na parte traseira normalmente tem um fusível se podem ver aqui há muitas vezes quando a lâmpada não liga esse fusível pode estar queimado e normalmente na parte traseira tem o liga e desliga do microscópio para ligar a lâmpada a Então nesse modelo aqui nesse lado a gente

tem a regulagem da intensidade da lâmpada a aqui vocês podem ver em detalhes o condensador a e é aqui a pinça em cima da Platina da mesa que vai fixar a lâmina na amostra a que os podem ver também em detalhes o tambor com as diferentes lentes a ó e aqui o comando que eu regulei antes que você pode aproximar ou afastar o condensador da amostra isso vai influenciar na qualidade da luz na qualidade da imagem que você vai gerar isso é um comando também bastante utilizado então aqui a gente vê também em detalhes as

lentes oculares aqui você tem mais uma regulagem no caso do foco da nitidez na e aqui então aparecer binocular você pode aumentar ou diminuir a distância do centro ocular do olho esquerdo e direito que isso é uma medida que varia de pessoa para pessoa a bom então nós temos aqui o comando principal para subir e descer a mesa que eu macrométrico tá ele tanto para conseguir o foco depois que você mais ou menos chegou na posição que você quiser você Tem que regular nesse micrométrico aqui que ele faz um ajuste fino aqui você gira bastante

e a mesa praticamente não se move Ou seja você vai mover a mesa apenas alguns e micrômetros para conseguir o foco ideal e assim uma alta nitidez na imagem a aqui os dois comandos do charrion Na onde você vai movimentar a mesa a mesa não perdão amostra a lâmina né esquerda e direita e neste outro aqui para frente para trás Então você depois que conseguiu foco você pode e é observar diferentes pontos da ame Shark com a operação a utilização do microscópio é relativamente simples né Depois que o operador pegou a prática não não tem

mistério único cuidado que você sempre tem que proteger as lentes É Isso inclui limpá-las após a utilização A então por exemplo essa lente aqui que é de 100 vezes que ela é uma lente de imersão que para você conseguir uma boa imagem você usa ou óleo de Cedro ou um outro produto que é o esqueci o nome agora como é que é eu não lembro não lembro perdão depois eu coloco por escrito ali no vídeo tá pessoal Olha o mineral óleo mineral isso daí você consegue um bom foco só que é como essa lente ela

vai ela é de imersão então depois da utilização você utiliza normalmente uma solução com com álcool isopropílico ou mesmo éter de petróleo na é Você limpa com algodão é a ponta da lente para lá não não ficar sujo tá eu não sei aqui se vai dar para eu visualizar o pessoal vou tentar conseguir uma imagem aqui mas essa lente aqui quando você é quando ela Encosta na mostra ela sobe um pouquinho e eu tentar focar aqui ela sobe um pouquinho ó então para conseguir o foco na lente de imersão você sob a mesa até a

lâmina encostar na na lente tá E aí ela não vai quebrar porque ela tem uma espécie uma mola ela cede um pouco e e depois você vai baixando lentamente até conseguir o foco na questão da lente de imersão é a a lente na verdade ela basicamente Encosta na sua mostra quanto menor o poder de aumento se você for aqui na lente 4 por exemplo a mesa vai baixar bastante então cada foco é conseguido numa altura bem diferente em relação a lente a isso aí com a prática o operador vai vai vai treinar isso aí depois

conseguiu foco é bastante fácil entretanto do início assim as primeiras vezes que os alunos começam a treinar o uso do microscópio muitas vezes fica cinco dez minutos e não consegue visualizar a imagem tá aqui eu só vou aproveitar para mostrar para vocês Pessoal esse aqui uma placa de fungos é que contém também colônias de bactérias mas aqui os fungos estão num processo de reprodução com a produção de esporângios a que a gente está com o aumento então total de dez vezes quatro 40 vezes vou mostrar para vocês os esporângios A então aqui aproximando lentamente a

câmera na lente ocular a gente consegue eu visualizar não é vocês estão vendo esses pontos pretos o que eu já tinha conseguido foco antes a Como está o segurando com a mão a câmera pessoa então treme um pouco é normal não se conseguem ver esses pontos pretos pessoal e muita gente acha que são os próprios esporos de fungo na verdade são os esporângios é uma espécie de bolsa que contém dentro e números esporos de fungos então Aqueles pontos pretos que a gente vê no pão é na verdade são esses por anos Deixa eu ver se

eu consigo mostrar aqui talvez vocês consigam ver esses pequenos pontos pretos é bem pequenos e aqui também na para ver e esses pequenos pontos pretos Então são estruturas reprodutivas então para vocês ver que simplesmente usando ali uma lente de quatro vezes de aumento e aqui de dessa a gente já consegue visualizar e com muitos detalhes né os esporângios e as outras estruturas são as rifas é que é o corpo de crescimento do fungo e agora na sequência eu tenho uma lâmina desses por anjos e vamos ver se a gente consegue visualizar o os esporos propriamente

ditos agora eu coloquei uma lâmina com os esporângios da estrutura de fungos que eu mostrei anteriormente numa lente objetiva de 10 vezes ou seja nós estamos aqui no aumento de 100 vezes e essa imagem está borrada de forma proposital para vocês verem que é como que é imagem quando você não tem foco então agora vou ajustar o micrométrico a e aí lentamente vocês vão ver que eu vou obtendo o foco a bom então o que que vocês conseguem ver aqui é uma espécie de bolsa rompida há uma série de pontinhos de bolinhas bem pequenininhas que

são efetivamente os esporos do Fungo A então aqui eu vou mexer agora no chariot bom então Vocês conseguem ver que eu consigo navegar pela laminar pela minha mostra aos observar diferentes pontos a às vezes quando você move a lâmina é necessário corrigir o foco A então aqui Vocês conseguem ver eu vou ajustando o foco para frente para trás sempre até consegui a melhor imagem então Vocês conseguem ver aqueles pontinhos pretos pequenos pontinhos pretos que a gente observa a olho nu a São essas bolsas esses por anjos e elas estão repletas então de esporos de fungos

essas bolsas se rompem e espalham e os esporos então que vão dar origem a novos fungos a eu fiz com esse tipo de amostra que é fácil de visualizar a gente não precisa de aumentos tão grandes assim a pessoal e a lente desse microscópio ela tá um pouco suja então a imagem não é 100 porcento mas para efeito didático Vocês conseguem entender a então aqui a gente tem toda a estrutura das hifas tô tentando algumas imagens aqui para ficar bastante Claro para vocês a já é um pouco de assunto de micologia junto ali a questão

das estruturas reprodutivas dos fungos hum o que vocês podem ver também então a isso aqui também chama atenção a incrível capacidade de reprodução dos fungos a viram aqui que Eu movi a lâmina e o Focus sair um pouco fora então eu tenho que fazer o novo ajuste para ter uma imagem perfeita então Vocês conseguem ver aqui os por anjos rompidos uma grande quantidade de esporos é que são liberados para um ambiente e esses poros então Dão origem a novos fungos e isso mostra a incrível capacidade de reprodução dos fungos a e a vamos ver aqui

em diferentes pontos da amostra a gente consegue mais alguma imagem bacana para mostrar para vocês o que também dá para ver um esporângio né Isso foi corado com azul de metileno e em alguns pontos acho que não pegou muito corante por isso que acordar um pouco diferente se conseguem ver aqui então pessoal objetivo deste vídeo foi basicamente mostrar a as partes a estrutura do microscópio e mostrar também o funcionamento básico dele né como que são os procedimentos básicos de operação deste aparelho a o que a gente consegue ver também e olha só então eu acho

que ficou bastante Claro é como que o microscópio funciona com as que são as suas principais partes é a quantidade de amostra nessa lâmina não é tão grande assim então estou procurando algumas imagens aqui a e aqui a gente pode ver um esporângio que ainda não está rompido ele contém ali dezenas e dezenas de esporos é e aquelas que já passei antes e eu até tenho aqui algumas lâminas de bactérias pessoal mas a imagem não está muito boa então para gravar com o celular não fica muito nítido tá então eu estou usando uma mostra de

fungos aqui que não precisa de um aumento tão grande a&e de didaticamente não tem diferença olha só essa imagem bem interessante né pessoal o esporângio rompido uma grande quantidade de esporos então liberados para o ambiente ali mostrando a incrível capacidade de proliferação dos fungos o site para-sol era isso então vou aproveitar aqui fazer uma complementação algumas lâminas que eu fotografei então nessa imagem vocês podem ver uma amostra de levedura saccharomyces cerevisiae já é uma célula eucariótica então o tamanho que as é o aparece na imagem é maior se a gente compara com uma bactéria na

foto que vem na sequência o teste aqui na lâmina de staphylococcus áureos cês podem ver que em relação a foto anterior é o tamanho da céu é bem menor que é uma célula procariótica que é uma bactéria no formato de staphylococcus e uma última foto então mostrando aqui também uma bactéria no arranjo celular de streptococcus também uma foto que eu fiz no ampliação de mil vezes
