NBR 7181 - Solo - Análise Granulométrica

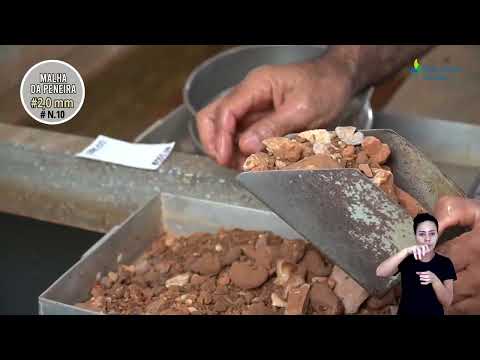

E aí [Música] o nbr-7181 análise granulométrica Olá Neste vídeo iremos tratar do ensaio de análise granulométrica segundo a norma brasileira NBR 7181 ABNT 2016 da Associação Brasileira de normas técnicas para a execução deste ensaio todas as determinações de massas serão realizadas em balança com capacidade nominal resolução e sensibilidade compatíveis com a massa ser pesada deve-se partir da amostra preparada de acordo com a ABNT NBR 6457 este material deve ser pesado obtendo a quantidade total do material anotando Como emitir passa-se este material na Peneira de 2,0 milímetros tomando-se a precaução de desmanchar no almofariz todos os

Torrões eventualmente existentes de modo a assegurar a retenção na Peneira e os grãos maiores que a abertura da malha [Música] e do material passado na Peneira de 2,0 mm toma se cerca de 100 gramas para três determinações da umidade higroscópica w levando para secar em estufa com temperatura entre 105 graus celsius e 110 graus Celsius até Constância de massa de acordo com a ABNT NBR 6457 ainda do material passado na Peneira de 2,0 mm pesa se cerca de 120 gramas e anota esse como MW este material será submetido a etapa de sedimentação e no material

assim obtido são acrescentados 125 cm cúbicos de defloculante sendo uma solução de hexametafosfato de sódio com a concentração de 45,7 gramas do sal por mil centímetros cúbicos de solução mistura-se a solução no material até que se possa garantir que todo o material fica imerso e manter em repouso por no mínimo 12 horas [Música] e após as 12 horas de repouso deve-se verter a mistura no copo de dispersão removendo com água destilada com auxílio da bisnaga o material aderido ao béquer de modo que a solução fica a cerca de 5 cm da borda do copo e

leva-se o mesmo fará ação do aparelho dispersor durante aproximadamente 15 minutos solos que contenham grãos susceptíveis de sofrerem quebra devem ser dispersos em um intervalo de tempo menor passados os 15 minutos transfere-se o material para aproveita utilizando água destilada com auxílio da bisnaga adiciona-se água destilada até atingir aproximadamente 1.000 centímetros cúbicos da proveta em seguida tampa se a boca da proveta com uma das mãos a fim de executar movimentos enérgicos de rotação durante um minuto pelos quais a boca da proveta passe de cima para baixo e vice-versa e após a agitação coloca se aproveita sobre

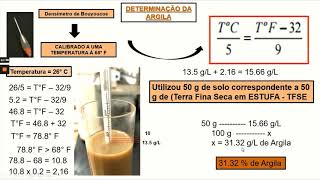

a bancada e mergulha-se cuidadosamente o densímetro na dispersão em seguida são realizadas as leituras do densímetro correspondentes aos tempos de sedimentação de 30 segundos um minuto e dois minutos e retira-se lenta e cuidadosamente o densímetro da dispersão insere-se o termômetro e realiza-se uma leitura de temperatura com resolução de 0,1 graus Celsius que irá corresponder para as três leituras realizadas no densímetro fazer as leituras subsequentes a quatro minutos oito minutos 15 minutos 30 minutos 1:00 2:00 quatro horas 8 horas e 24 horas a contar do início da sedimentação após cada leitura medir a temperatura com resolução

de 0,1 graus Celsius cerca de 15 segundos a 20 segundos antes de cada leitura mergulhar lenta e cuidadosamente o densímetro na dispersão todas as leituras devem ser feitas na parte superior do menisco após o dance o significado de Equilíbrio assim que uma dada a leitura for efetuada retirar o densímetro da dispersão e colocá-la em uma proveta com água limpa a mesma temperatura da dispersão realizada a última leitura Vert o material da proveta na Peneira de 0,075 mm proceder à remoção com água de todo o material que têm aderido às suas paredes e efetuar a lavagem

do material na Peneira mencionada empregando-se água potável a baixa pressão a fim de eliminar qualquer material que venha a ser menor do que a malha da peneira utilizada e após a lavagem o material retido na Peneira de 0,075 mm deve ser colocado em um recipiente retirado o excesso de água e reservado feito isso o material retido na Peneira de 2,0 milímetros é transferido para mesma e lavado em água potável a baixa pressão a fim de eliminar o material fino aderente e após a lavagem o material retido na Peneira de 2,0 milímetros é colocado em um

recipiente retirado o excesso de água e em seguida é reservado e os materiais lavados e reservados são levados para secar em estufa com temperatura entre 105 graus celsius e 110 graus Celsius até Constância de massa [Música] e o material lavado na Peneira de 2,0 milímetros e seco em estufa é usado no peneiramento Grosso já o material lavado na Peneira de 0,075 mm e seco em estufa é usado no peneiramento fino para determinação do teor de umidade de acordo com a ABNT NBR 6457 deve-se após retirar as amostras da estufa colocá-las no dessecador de modo a

evitar trocas de umidade com o meio quando as cápsulas estiverem em temperatura ambiente pesar as cápsulas para realização do peneiramento grosso peças se o material retido na Peneira de 2,0 milímetros lavado e seco em estufa e anota-se como MG em seguida mostra-se um conjunto de peneiras sendo estas de 50 mm 38mm 25 a 19mm 9,5 MM 4,8 MM e 2 mm para o peneiramento grosso e um conjunto de peneiras sendo estas de 1,2 MM 0,6 MM 0,42 MM 025 MM 05 MM e 0,075 mm para o peneiramento fino e os materiais separados para estes procedimentos

já em temperatura ambiente são colocados em seus respectivos conjuntos de peneiras e levados para o Agitador mecânico II [Música] e após do peneiramento se faz necessária a determinação da massa do material retido em cada uma das Malhas dos conjuntos de peneiras a nota sí como Mr nesta etapa deve-se atentar para não haver perda de material e E aí [Música] E aí [Música] [Aplausos] [Música] [Aplausos] E aí [Música] E aí [Música] E aí [Música] E aí [Música] E aí [Música] E aí E aí E aí e deve-se ter o cuidado de escovar a malha pelo fundo

da peneira de modo a garantir a retirada de todo o material que fica retido e [Música] E aí E aí [Música] e agora para o desenvolvimento dos resultados do ensaio executado Neste vídeo deve-se calcular a massa total da amostra seca utilizando a equação a seguir onde MS é a massa total da amostra seca em gramas MT é a massa da amostra seca em temperatura ambiente em gramas MG é a massa do material seco retido na Peneira de 2,0 mm 100 gramas w é umidade higroscópica do material passado na Peneira de 2,0 milímetros em porcentagem o

sendo então MS é igual 7.526, 13 gramas deve-se também calcular as porcentagens de materiais que passam nas peneiras de 50 mm 38mm 25mm 19mm 9,5 MM 4,8 MM e 2,0 milímetros utilizando a seguinte equação onde que G é a porcentagem de material passado em cada peneira MS é a massa total da amostra seca em gramas Mr é a massa do material retido acumulados em cada peneira em gramas e esses resultados são expressos na seguinte tabela 1 [Música] E aí E aí E aí como calcular ainda as porcentagens de materiais que passam nas peneiras de 1,2

MM 0,6 MM 0,42 MM 0,25 MM 0,15 MM e 0,075 MM utilizando-se a equação a seguir onde que F é a porcentagem do material passado em cada peneira MW é a massa do material úmido submetido a sedimentação em gramas do Mr é a massa do material retido acumulado em cada peneira em gramas o w é umidade higroscópica do material passado na Peneira de 2,0 mm em porcentagem n é a porcentagem de material que passa na Peneira de 2,0 mm esses resultados são expressos na seguinte tabela [Música] e deve ser ainda calcular as porcentagens correspondentes a

cada leitura do densímetro referidas a massa total da amostra utilizando a seguinte equação onde que é se é a porcentagem de solo em suspensão num instante da leitura do densímetro n é a porcentagem de material que passa na Peneira de 2,0 milímetros Rua S é a massa específica dos grãos do solo em grama por centímetro cúbico ou MD é a massa específica do meio dispersor na temperatura de calibração do densímetro 20 graus Celsius em grama por centímetro cúbico eu vi é o volume da proveta igual a 1.000 centímetros cúbicos ro WC é a massa específica

da água na temperatura de calibração do densímetro 20 graus Celsius utilizando o valor de 1 grama por centímetro cúbico L é a leitura do densímetro na suspensão LD é a leitura do densímetro no meio dispersor na mesma temperatura da suspensão [Música] a MW é a massa do material úmido submetido a sedimentação em gramas w é a umidade higroscópica do material passado na Peneira de 2,0 mm em porcentagem e esses resultados são expressos na seguinte tabela calcular o diâmetro máximo das partículas em suspensão no momento de cada leitura do densímetro utilizando a seguinte equação lei de

stokes e e onde D é o diâmetro máximo das partículas em milímetros me é o coeficiente de viscosidade do meio de inspetor a temperatura de ensaio em grama segundo por centímetro quadrado roesse é a massa específica dos grãos do solo em grama por centímetro cúbico ro MD é a massa específica do meio dispersor a temperatura de ensaio em grama por centímetro cúbico Z é a altura de queda das partículas com resolução de 0,1 cm correspondente a leitura do densímetro em centímetros de é o tempo de sedimentação em segundos e para efeitos de cálculo considerar Rua

MD = 1 grama por centímetro cúbico e esses resultados são expressos na seguinte tabela e [Música] o resultado é apresentado graficamente dispondo-se nave Cissa os diâmetros das partículas em escala logarítmica e na ordenada as porcentagens das partículas passantes referentes aos diâmetros considerados em escala aritmética E aí [Música]
