Para se alimentar os pontos de tomadas e de iluminação deve-se utilizar os critérios determinados pe...
Video Transcript:

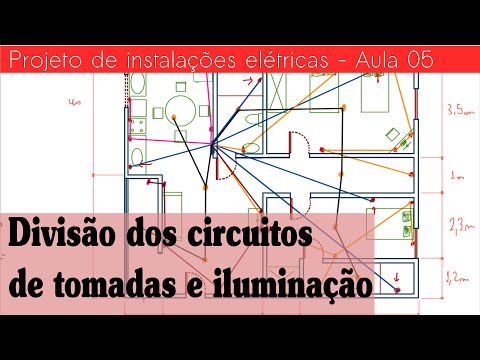

nós começamos aqui mais uma aula do nosso curso de projetos de instalações elétricas estamos ainda na época dos projetos residenciais e vamos agora para divisão dos circuitos em nossa conta na sala de hoje mas antes disso convido você a dar uma olhada lá no meu blog www. com. br barra blog essa semana inclusive publiquei um artigo lá que trata a respeito do comparativo entre a conexão y e delta de bancos trifásicos capacitivos tanto tanto para fins de regulação de tensão quanto para fins de correção de fator de potência vá lá dá uma olhada que além deste artigo tem mais outros artigos interessantes para você seguindo o nosso nossa forma de aula aqui nosso formato de aula tem uma introdução o desenvolvimento eo resumo a introdução de hoje ela é bem curta afinal de contas na introdução de hoje eu só preciso te avisar que a norma que nós não e para fazer o para estabelecer moral norma que estabelece os critérios utilizados para o exame circuitos é a norma nbr 5410 é aqui faremos uso na aula de hoje então vamos ao desenvolvimento da nossa aula de hoje e o desenvolvimento é na verdade baseado nos critérios da norma lembrando que ainda hoje continuaremos como com a mesma a mesma metodologia de antes vamos fazer divisão do circuito dessa planta que estamos fazendo projeto já faz algumas aulas aqui eu tenho os critérios eu vou falar brevemente dos critérios mas prefiro voltar eles quando eu tiver fazendo o próprio exemplo a própria divisão no circuito na planta que está aqui ao lado aqui eu vou falar brevemente a respeito dos critérios o primeiro deles é tomada criada para alimentar equipamento concorrente de maior de mais de 10 amperes deve ter circuito exclusivo nova chama de independente as duas palavras juntas dizem bastante ou seja dimensionou um tom eu ia corrente calculada de corrente de projeto deu mais de 10 amperes o circuito dessa tomada não pode ser dividido com não pode ter nenhuma derivação para em outro lugar só pode alimentar essa tomada ponto de tomada de cozinha copa cozinha lavanderia e similares devem ser atendido por circuitos exclusivos para alimentações alimentação desses locais ou seja se você tem uma cozinha e colocou tomada e na cozinha você não pode pegar os pontos de tomada dessa cozinha que estão num circuito pegar esse circuito derivar para iluminação por exemplo você não pode mesmo que seja dominação da própria cozinha você não pode pegar os pontos de tomada da cozinha e fazer uso por exemplo com a sala significa dizer que desses ambientes aqui os circuitos dele deve ser exclusivos para eles eles não podem ter nenhum tipo de divisão de thomas circuito de tomada para outros locais e se a ester está aqui essa asterisco está aqui porque ele a ponte e volta a esse assunto e em locais de habitação que o nosso caso afinal de contas estamos tratando de projetos residenciais não é necessário iluminação e tomadas teve obrigatoriamente circuito diferentes ou de outra forma você pode perfeitamente ter iluminação tomada no mesmo circuito isso não é problema desde que você obedeça alguns critérios o primeiro critério é a corrente no circuito tem que ser menor ou igual a 16 amperes ou seja você pegou por exemplo a sala pegou a sua sala fez o projeto e colocou a iluminação e as tomadas no mesmo circuito então um mesmo condutor vai lá e vai alimentar tudo isso aqui a caminho da corrente e vai ser o caminho as tensões maiores eles estavam paralelo na iluminação nas tomadas com o mesmo circuito joia fez as contas do das correntes e deu 17 amperes pronto não se não pode fazer o uso desse circuito uni a combinação e tomada se você quiser fazer uso desse circuito junto significa dizer que a corrente treinada tem que ser menor ou igual a 16 mas você pode perfeitamente ter na sala por exemplo um circuito somente de tomadas esse esse ciclo de somente tomada de 17 amperes não é problema porque só tem tomada e você pode ter um circuito 17 amperes para iluminação desde que tenha apenas iluminação o que você não pode é ter um circuito com corrente maior do que 16 amperes e ter tomado iluminação no mesmo circuito outro critério que deve obedecer para poder ter iluminação e tomadas no mesmo circuito é no caso não só lendo aqui fica mais fácil de explicar quando eu tiver lendo caso um circuito alimente tomado iluminação que é o nosso nosso exemplo do nome aos tópicos do momento esta última ou seja a iluminação não pode estar no único circuito vamos supor que você pegou a sua sala e fez o projeto e colocou no seu projeto um único circuito para tomada e para iluminação fez a conta deu 9 amperes aí você fala poxa tem uns 7 amperes de sogra vou pegar lá a iluminação desse meu apartamento e colocar no mesmo circuito então você teria as tomadas da sala e mais toda iluminação do apartamento no ônibus circuito obviamente teria tomado específica para os equipamentos compre mais 10 amperes que foram os primeiros e tomar específica para este tipo específico de hopper para para os quartos por exemplo mas voltando ao caso você colocou tomadas da sala mais toda iluminação do apartamento no único circuito é fez as contas e deu 13 amperes aí você vista a joia tá menor do que 16 então pode não se não pode você só pode ter tomada iluminação desde que a iluminação não esteja integralmente nesse circuito assim você pode perfeitamente ter tomado ilumine e desde que nem toda a iluminação seja alguma parte de iluminação tem que estar no outro circuito separado então a gente volta a tratar disso quando eu fizer o projeto na planta um caso análogo ao anterior é esse aqui ó caso um circuito alimente tomadas iluminação é o caso que está tratando no momento as tomadas não podem estar no único circuito aqui nas tomadas no porta no circuito já exclui obviamente esse caso aqui ó esse aqui você já sabe que tem que ter circuito separado para eles é porque são ambientes específicos que são que exigem que exigem que seus pontos de tomadas tem um circuitos exclusivos desses cômodo desses ambientes excluindo esses ambientes então quando você tratar dos demais você não pode ter tomadas iluminação e colocar todas as tomadas no único circuito pense no seguinte caso você fez a sua sala e na sua sala você fez a iluminação e colocou as tomadas deu quanto decorrente de 8 amperes aí você pensa tem umas 8 amperes obra vou pegar as tomadas da casa e já estou excluindo nesse nessa nesse cálculo as tomadas daqueles ambientes reservados esses ambientes já sabe que já tem que ter seu circuito separado aí vou pegar todas as outras tomadas excluir nesses ambientes e colocado no mesmo circuito ou seja botei iluminação da sala junto com tomadas de toda a residência excluindo essas jazz se você fez a soma e no final das contas não deu 8 amperes deu o presente ou 14 amperes é você pensa a menor do que 16 então posso fazer o uso não você não pode porque no final das contas quando você coloca tomada iluminação junto você não pode ter todas as tomadas no único circuito você deve obrigatoriamente separar as tomadas em circuitos diferentes o mesmo caso para eliminação aí vem um pulinho aqui que você pode tá se perguntando dia seguinte não a norma diz que todo e qualquer chuveiro tem que estar no circuito separado se você procurar na seção 9.
5 da norma abnt 5410 ela não disse isso ela só falta os equipamentos que tem valor de corrente o tomados que têm valores de corrente maior do que 10 amperes os chuveiros terão tipicamente valores maiores que 10 ar condicionado deve ter circo e para ar condicionado na verdade a norma eu falar de forma explícita que deve ter circuito separado para ar condicionado isso aqui é uma boa prática que nós faremos uso pegar os equipamentos de grande quantidade de potência e no final das contas mesmo que eles estejam abaixo de 10 como eles têm uso bem particular como ar condicionado como chuveiro e outros mais que vão surgir a gente coloca no circuito específico somente para eles ou que se fala na nome relação à aquecimento de água elétrico assim o seguinte olha o aquecimento de água elétrico com base em efeito jaule obviamente deve ser feito com a ligação não através das tomadas deve ser feita a ligação direta você não pode pegar a tomada dessas três pinos ligar o seu chuveiro tanto é que o seu chuveiro quando você compra não tenha a tomada com três pinos ela tem apenas os condutores que você vai fazer uso para fazer a ligação direta com o próprio circuito da residência e é isso que ela fala nossa aquecimento mas isso não quer dizer que seja o circuito exclusivo porque chuveiro elétrico ela disse que a ligação é direta são duas coisas diferentes vamos fazer o nosso projeto vamos fazer nosso planeta que tem alguns cálculos que tiver fazer os daqui a pouco vamos por parte aqui no nosso projeto eu marquei e em vermelho as tomadas e em amarelo os pontos de iluminação nós já fizemos a identificação das posições e potência das tomadas e das eliminações nas aulas anteriores que as aulas anteriores são pré-requisitos para essa aula do momento eu vou fazer aqui primeiro a divisão do circuito considerando o primeiro critério tomar as criadas tomada criada alimentar equipamento concorrente maior que 10 amperes deve ter circuito exclusivo independência quais são as possibilidades de você ter mais 10 amperes aqui e equipamentos específicos e até já marquei a tomada do microondas e aqui o ponto de ligação dois chuveiros elétricos e também 12 ares-condicionados aí vem um porém a gente vai fazer essa conta hoje o ver os elétricos a gente especificou como centro 6. 500 watts como se sabe o que falta de potência unitário então essas 1500 vou de a pé e no final das contas para um circuito do chuveiro depois a gente vai fazer essa explicação eu vou ligar fase fase e eu vou considerar que fazem outro vai ser 127 então vai ter 220 volts 6. 500 vou de a pé por 220 volts da 29,55 amperes ou seja está maior do que 10 amperes então o meu chuveiros elétricos e vou precisar de um circuito exclusivo para eles aí vem um porém eu não vou eu vou considerar que a minha caixa de disjuntor minha caixa disjuntor está aqui chama da sua cor para ficar mais interessante eu vou botar de azul e aqui eu vou começar aqui a caixa junto e vou costurar região o botão ponto aqui assim que eu não quero simbologia ainda eu quero só a região todo se cultivam sair daqui então esse circuito do chuveiro eu vou ligar aqui em azul então ó eu vou fazer o seguinte aqui eu tenho um circuito do chuveiro aqui eu tenho circuito separado para outro chuveiro são dois circuitos diferentes para que você veja que são diferentes que eles saíram do mesmo ponto aqui ó para os outros equipamentos que são que micro-ondas por exemplo micro-ondas a gente colocou uma potência de 1000 eu acabei aqui ó não desculpa a gente colocou a potência de 2000 2000 volt-amperes e o micro-ondas vou começar a kelly 127 volts se eu fizer a divisão de 12 mil por cento 2000 por 127 vai dar 15,75 amperes de novo maior do que 10 amperes merece um circuito separado então venho aqui e coloca um circuito separado para o micro-ondas aqui eu tenho ainda ar condicionado opa ar condicionado é esse aqui tomada de ar condicionado vou como será que o meu ar condicionado vai ter tomada de 220v fase-fase ou bifásico né 2220 deu 9,1 note que a norma diz que tinha que ser acima de 10 para exigir not a norma exige que acima de 10 seja ficou exclusivo mas não diz que abaixo de 10 você não possa porque se você colocar um circuito exclusivo é o que eu vou fazer agora tá condicionado a boa prática manda que a gente coloque da da potência e o uso dele bem específico que ele tem que seja tratado com uma tomada de uso específico ou seja queria ser um circuito é específico só para ele cadê aqui ó opa cadê que não não não agora sim o circuito específico é só pro condicionado cada um saindo daqui da caixa de junto tem um circuito separado vamos agora para outras partes tomadas ponto de tomada de cozinha copa cozinha lavanderia e similares deve ser atendida por circuito exclusivo alimentação desses locais pronto eu tenho que ter um circuito exclusivo para alimentar isso aqui eu não posso dividir isso aqui com outras outras partes o que não significa dizer que circuito devem ser exclusivas para essas regiões cada só possa existir um único circuito para cada um deles é exclusividade aqui é da área não são as contas como não tem a minha lavanderia minha cozinha a minha copa é tudo mesmo lugar então eu posso perfeitamente fazer dois circuitos vou fazer o seguinte eu vou lhe mostrar e você lugar dividir mudar de cor que eu botar uma outra com aqui interessante um rosa rosa posso pegar minha caixa junto e foi o seguinte olha g1 eu posso ligar essa tomada eu conheço e eu tenho um circuito de tomada aqui eu pego uma tomada que tá disponível para as pessoas e aqui uma tomada que a princípio vai ser utilizada pelo pelo pelo a pra geladeira e aqui da do mesmo do meu da minha caixa disjuntor você com outros circuitos e eu vou ligar esses equipamentos aqui como saíram da caixa de juntou apesar da cor ser igual você sabe o que são circuitos diferentes que estão saindo do mesmo ponto note eu não posso por exemplo ligar isso aqui com iluminação e eu não posso fazer isso já que as tomadas dessa região não podem ter circuitos com outras tomadas de outros locais eu também não posso pegar essa tomada por exemplo lá e ligar ou pa e ligar com a tomada do banheiro não pode posso usar a tomada dessas regiões cozinha para cozinha etc com outras tomadas e nem posso ligar para eliminação de nenhum outro lugar mesmo que seja da própria cozinha beleza fiz outra divisão vou para outro critério em locais de habitação não é necessário que a iluminação e tomadas esteja no mesmo ambiente mas podem estar se eu quiser então eu vou fazer aqui uma suposição se até apagar aqui apaguei vou fazer uma exposição eu vou pegar um monte de coisas aqui colocar no mesmo circuito eu vou pegar isso aqui ó joia de amarelo vou botar essa cor vou fazer isso vou pegar um circuito vem para cá para eliminação da iluminação eu vim para cá para essa tomada posso colocar do mesmo circuito posso desde que não de mais de 16 amperes então vem aqui ver um para essa combinação dessa combinação faço isso como eu só quero circuito vir para cá faço isso tomada de ar condicionado já está feita daqui da iluminação eu venho para cá faço isso faço isso e saindo daqui da caixa disjuntor tudo que está aqui esse circuito de amarela exatamente no mesmo circuito tem que tomadas iluminação do mesmo circuito qual o critério que eu devo obedecer e não pode ser maior do que 16 amperes eu fiz a conta eu posso eu fiz a conta dessas dessas potências essa aqui faz potência que identificou na aula passada lembrando que tem iluminação que ele ficou na aula anterior e eu fiz as contas isso aí e sua mente as potências essas potências deram 3.
660 volt-amperes e tudo isso vai estar em fase e neutro numa única fase se eu tive que 3.
