Ciclo Básico de Refrigeração Parte 1 Curso de refrigeração domiciliar, comercial, climatização

o Olá amigo seja bem-vindo Começou agora série sobre o Ciclo Básico da Refrigeração eu vou trazer aqui alguns vídeos nesse sistema nessa unidade didática para explicar vocês um pouco mais sobre o Ciclo Básico de refrigeração que com certeza Vai facilitar a compreensão de muitos problemas que acontecem em alguns sistemas de refrigeração e com conhecimento do Ciclo Básico você começa a entender melhor bem esse aqui é o princípio da Refrigeração é necessário se aprofundar e ser um especialista no Ciclo Básico para facilitar a sua vida profissional em outros equipamentos basicamente o Ciclo Básico que ele tem

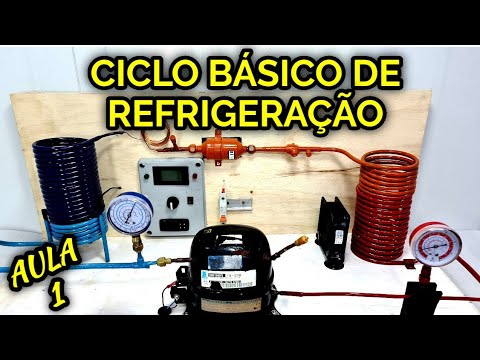

quatro peças principais né é o compressor condensador dispositivo de expansão e o evaporador e eu gosto até de colocar aqui ainda tem mais outros dois componentes principais né hum é a tubulação que tem que interligar as quatro componentes e também o fluido refrigerante que através dele que vai transferir o calor do lado do evaporador para o condensador que fazer todo trabalho não tem como sem tubulação e sempre Oi gente a gente tem o ciclo frigorífico é claro que existem outros componentes que entram no sistema dependendo do equipamento para equipamento como por exemplo filtro da linha

de líquido é um componente que entra de acessório para poder evitar que tenha sujeira contaminação né para segurar algumas impurezas dos sistemas Mas vamos começar através do primeiro componente pelo caso é o compressor essa peça aqui é o coração do sistema da Refrigeração basicamente é uma bomba de calor que puxa o fluido refrigerante na condição gasosa pela linha de sucção e joga pela linha e descarga o compressor ele tem vários tipos diferentes são utilizados na refrigeração necessário estudar a fundo sobre diversos tipos de compressores que nós temos aí no mercado e nos equipamentos esse aqui

é um compressor muito encontrado na Linha Branca a linha doméstica né Como assim o pessoal chama que é um compressor alternativo do tipo hermético alternativa contra a forma de compressão conta forma de trabalho o médico ele porque ele é totalmente lacrado está contido nessa única embalagem nesse único corpo tanto a bobina o motor elétrico quanto compressor propriamente dito né então basicamente ele é um motocompressor ele tem incorporado já a parte do motor elétrico e o compressor em uma única carcaça e hermeticamente lacrado praticamente compressores herméticos eles são descartáveis não tem como fazer nenhum tipo de

reparo mesmo aí a gente tendo algumas retíficas né mas não é indicado fazer esse tipo de reparo compressor como esse tão quebrou joga-se fora tá bom vamos agora andar o ciclo frigorífico partindo do compressor fluido refrigerante ele vem a alta pressão e alta temperatura através dessa tubulação que interliga o compressor ao condensador é necessário você entender o nome de cada uma dessas linhas a tubulação que vai do compressor até o condensador é chamado de linha de descarga e nesse. o refrigerante ele tá alta pressão e alta temperatura é necessário avaliar também quais são os limites

indicados por cada fabricante porque a um limite máximo da temperatura de descarga em alguns sistemas que tem até alguns sensores para a proteção do ciclo da Refrigeração medindo a temperatura descarga para proteger o sistema caso ela ultrapasse o valor indicado pelo fabricante do compressor geralmente todo o sistema ele contém proteções para proteger esse carinha que o compressor e a gente vai perceber isso quando chegar em outros equipamentos que contém esse mesmo ciclo além de dessa tubulação aqui ó que a linha de descarga chegar até o condensador Pode ser que você tenha acessórios nesse sistema nessa

linha isso vai depender de equipamento para o equipamento mas vamos continuar chegando até o condensador o fluido refrigerante chega na condição gasosa à alta pressão e alta temperatura nesse componente que é um trocador de calor ele troca com a o fluido refrigerante que entrou da condição gasosa troca calor com o ambiente então coloquei um cooler um tentando motor ventilador para poder forçar essa troca de calor o trocador de calor usado como condensador pode ser de diversos chip esse aqui é um trocador de calor helicoidal né e ele está sendo utilizado aqui com convecção forçada convecção

forçada significa que eu tenho ventilador forçando essa troca de calor ou poderia ser por convecção natural sem o ventilador ele ia ser naturalmente a trocar calor com o ambiente Mas como eu tenho uma quantidade de calor grande é que eu preciso de um forçador Então esse aqui é um trocador de calor que nessa condição o fluido refrigerante tá entrando na condição gasosa e ele perdendo o calor para o ambiente ele está se transformando em líquido e essa transformação do gasoso para o líquido é chamado de condensação e por esse motivo que essa peça sendo utilizado

para essa função se chama condensador ele é um Tron O valor está sendo utilizado como condensador saiu do condensador o fluido refrigerante ele tem que estar sub-resfriado significa ele tem que perder calor para o ambiente subir resfriar e se transformar em líquido e por esse motivo é que a tubulação que sai do condensador até chegar ao próximo componente que no caso o dispositivo de expansão essa linha se chama linha de líquido na linha de líquido onde se encontra o filtro e por esse motivo por estar nessa linha é que o filtro é chamado de filtro

da linha de líquido são diversos tipos de filtro diversos tamanhos de acordo com cada tipo de sistema tá bom Então essa é a linha de líquido e é necessário entender que desde o ponto da saída do compressor até chegar ao dispositivo de expansão que no caso é um capilar essa esse aqui ó é o lado de alta pressão então está alta pressão desde o ponto de saída do compressor até o dispositivo bom então é preciso entender muito bem isso saber o nome das Linhas porque aí sim você vai saber como colocar para o refrigerante no

equipamento saber como medir então eu posso medir a pressão de alta tanto dos pontos que a linha de descarga ou poderia estar medindo também aqui ó que a linha de líquido sabendo que deixe. Até este está a alta pressão chegando ao dispositivo de expansão ou fluido refrigerante ele tá aqui na condição de líquido sub-resfriado que já perdeu o calor lá no condensador e o dispositivo de expansão tem a função de ocasionar essa queda de pressão brusca do lado de alta pressão para o lado de baixa pressão o dispositivo de expansão Você pode encontrar ele em

diversos tipos esse aqui é o tipo mais utilizado nos equipamentos de pequeno porte em equipamentos como de ar condicionado também que é o dispositivo de expansão do tipo capilar é um pequeno tubo de cobre com um diâmetro e comprimento adequado para ocasionar a queda de pressão a volta essa dispositivo de passam mas você tem além desse tipo aqui tem um do tipo pistão tem válvula de expansão termostática válvula de expansão eletrônica e outros dispositivos que tem essa função de ocasionar essa queda de pressão controlada do lado de alta para o lado de baixa após o

dispositivo de expansão é a linha de expansão a linha de função ela vai desde o dispositivo de expansão até chegar no evaporador nesse sistema eu tenho uma pequena linha eu não tenho não chego nem até uma linha né de expansão de tão curto o que é assim como nos refrigeradores no refrigerador ou dispositivo de expansão ele já entra direto no evaporador como tá aqui no meu exemplo mas você pode ter sistemas em que existe uma linha que vai desde o dispositivo de expansão até chegar o evaporador um exemplo é o ar condicionado Hi Wall o

equipamento de ar-condicionado Split de pequeno porte né onde você tem o capilar que no caso eu disse a canção lá na dentro do condensador e depois do capilar existe uma tubulação que leva esse fluido refrigerante pela linha de expansão até o evaporador que no caso é a parte interna do ar condicionado split a linha de expansão o fluido refrigerante Como já teve a queda de pressão ele já está abaixa a pressão por ele ainda está no estado líquido Ele tá em líquido começando evaporar Geralmente se encontra uma faixa aí de oitenta por cento em líquido

e vinte por cento gasoso excluído refrigerante que já tá evaporando Entra no trocador de calor que vai servir para retirar calor do ambiente e passar para o fluido refrigerante Então como esse sistema aqui esse trocador de calor ele tem a função de retirar calor do ambiente passar para o fluido refrigerante que entrou na condição de líquido o líquido começa a absorver calor e depois evapora então entra em líquido e até em duas cores diferente ó para simbolizar que ele tá entrando em líquido aqui em azul escuro e ganhando o calor do ambiente está se transformando

na condição gasosa Então essa transformação de líquido para gasoso é evaporação por esse motivo que esse trocador de calor está sendo utilizado como evaporador embora seja o mesmo formato e tem a mesma função de trocador de calor veja que esse trocador de calor ele tá evaporando o fluido refrigerante significa tá ganhando o calor do ambiente e o fluido refrigerante que entrou na condição de líquido está se transformando em vapor e esse componente eu tô chamando ele de evaporador mais basicamente é um trocador de calor assim como esse outra o outro ele já é o contrário

o fluido refrigerante tá entrando aqui na condição gasosa alta pressão e alta temperatura tá perdendo o calor para o ambiente externo está se transformando em líquido por esse motivo é que ele é chamado de tô vendo uma condensação do fluido refrigerante agora continuando aqui no evaporador o fluído refrigerante precisa ganhar calor nesse componente para poder vapor ar e ao evaporar ele vai sair aqui nesse ponto vindo para uma tubulação que vai levar excluído refrigerante desde o evaporador ela vai vir até chegar o compressor e essa linha essa tubulação é chamado de linha de sucção porque

a nesse ponto que o compressor puxa ele faz a sucção da excluído refrigerante para novamente fazer o ciclo de refrigeração e fica nesse ciclo continuar por esse motivo por ser fechado lacrado é que é o ciclo da Refrigeração é um sistema hermeticamente lacrado para não haver perda de fluido refrigerante se perder fluido refrigerante por algum ponto esse sistema ele vai deixar de render o suficiente então ele vai começar tem uma perda de rendimento e consequentemente até parar de refrigerar caso ele tem uma perda E aí muito grande então sistema tem que ser lacrado isento de

qualquer tipo de umidade ou pode ocasionar o entupimento ali do nosso filtro gente tem aqui no lado de sucção um manômetro para medir a pressão de baixa então como Eu mencionei do capilar até esse ponto aqui ó deixe ponto da linha de descarga até o dispositivo de punção é o lado de alta pressão e após o capilar que a linha de expansão até aqui é chegado o compressor é denominado lado de baixa pressão então mesmo que você tenha uma válvula de serviço no equipamento Vamos dar um exemplo que o equipamento é um split hi-wall como

exemplo anterior que odeia né aquela tubulação mais fina do split hi-wall é que muitos chamam de linha descarga a linha de líquido na verdade não é nenhum desses nomes é linha de expansão no ar condicionado split porque já passou do dispositivo de expansão após um dispositivo de expansão a grande expansão então é o que baixa pressão por esse motivo que não há uma válvula ali para conectar o manômetro por quê Porque já tem na linha de sucção do ar condicionado split então não ao Porque tem uma válvula tanto na linha de sucção ou na linha

de expansão porque são a mesma pressão Teoricamente é claro né pode haver uma pequena queda de pressão daquele ponto para esse mas basicamente é a mesma pressão porque esse aqui ó tanto este ponto ou este ponto é o lado de baixa pressão é bem pessoal essa aqui apenas a primeira aula sobre o Ciclo Básico vocês vão aprender aqui a muita coisa sobre o Ciclo Básico refrigeração tão Antes de ligar o ciclo eu vou mostrar a vocês algumas informações antes sobre pressão sobre as grandezas físicas que a gente costuma medir para entender melhor o ciclo de

refrigeração como pressão temperatura superaquecimento e muitas outras informações não é possível a gente já partir para esses para para essas informações essa explicações sem você começar a conhecer essas grandezas físicas que nós fazemos a medida e também às unidades de medida para poder fazer essas verificações mas para você aproveitar cada vez mais esse conteúdo peço que vocês se inscreva no canal acione o Sininho da notificação e começa a colocar aqui comentário e quem sabe também marcar os seus amigos né e me procura lá no Instagram@Viana. Manutenção que eu sempre posto conteúdos lá também até a

próxima aula vai ficar algum card de algum outro vídeo aqui para ler e para complementar os seus estudos e até o próximo vídeo fique com Deus pessoal tchau tchau
