Circuito Ceifador Paralelo (Clipper Circuit) Ex.1

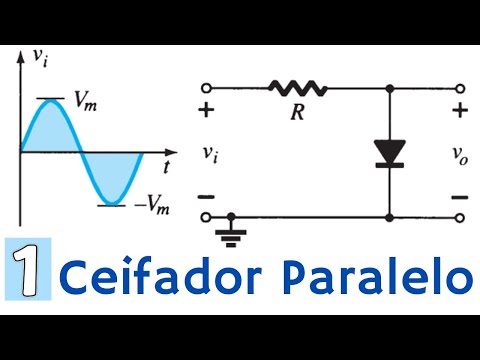

e aí olá bem-vindos nesse vídeo nós falaremos sobre os circuitos ceifadores do tipo paralelo vamos analisar o primeiro exemplo agora a gente vai fazer um exemplo de um ser valor do tipo paralelo esse tipo de sair valor é deriva né o sinal do elemento que ceifa ou senão então nós temos que o sinal saída ele é derivado do meu diodo e eu de outro elemento que realmente faz o processo distrifar de cortar né porque porque o diogo tá deixa a corrente circular em um sentido ele é um elemento unidirecional pontão fazendo análise de circuito a

gente tem aqui então resistor e o de ouro basicamente dois elementos aplicamos o sinal de entrada teremos no final saída é ceifando basicamente nós precisamos né analisar inicialmente a conduz o final quadrado depois iremos analisar o sinal se triangular e o sinal alternado senoidal basicamente nos primeiros triciclo nós temos uma questão positivas classificação positiva da mesma forma que anteriormente nós podemos usar mais para facilitar desenhando uma fonte positivo onde nós temos mais e menos e temos um potencial de 12 volts está considerando uma entrada de um sinal simétrico né quadrado de amplitude de 12 -

uso então não serve ciclo positivo do meu sinal nós temos positivo e negativo esse positivo irá polarizar o diodo diretamente não esse diodo aqui ó ele vai estornar um curto como se a gente tivesse fechado um curso vez ponto três ponto porque porque a polaridade do meu sinal de andrada é localizado diretamente dessa forma nós teremos uma corrente circulando e a tensão da fonte está aonde está na carne pois um curso circuito não é gera uma queda de tensão nesse caso nós estamos funcionando de olho ideal se nós tivéssemos considerando de no modelo simplificado nós

temos uma queda 0,7 bolsa aqui na saída mas como estamos usando o modelo ideal na saída durante o semiciclo positivo nós teremos então o potencial de 0 volts mas não teremos responda saído porque todo potencial estará na minha carga depois nós invertemos o sinal agora do meu série 5 e agora eu venho aqui desenho bateria com a polaridade inversa negativo em cima positivo em baixo agora nessa situação nós colocamos o diogo com positivo no cartola e negativo no aroso dessa forma o jogo passa a se comportar como uma chaga aberta porque nós polarizamos ele reversamente

polarizado reversamente o diodo é consid ouro né não existisse então na minha saída desse ponto para esse ponto nós teremos é basicamente a tensão da fonte porque isso muita gente confunde aqui eu vou ficar é a gente pode até apagar odioso se você quiser vir aqui a pagar o diodo para não se confundir que o diodo passa a ter um circuito aberto né e outra que ele passa seus eu ficar aberto como se a gente tivesse uma chave aqui em série e abrisse essa chave a partir do momento que ele passa a ser um circuito

aberto e eu faço haver uma fonte de alimentação uma alta impedância tendendo ao infinito sempre está aberta uma resistência então vai lá ver corrente no circuito não haverá corrente de circuitos então não haverá queda de tensão aqui não haverá corrente de retorno até são toda da fonte vai estar aonde vai estar na minha saída porém o positivo da fonte vai estar nesse ponto e o negativo estará nesse ponto então atenção que eu estiver derivando aqui será uma pensão com polaridade inversa a polaridade nós estamos considerando de referência que esse ponto aqui menor do que esse

então aqui na saída nós teremos o que a tensão da fonte aqui nesse ter dois terminais porem atenção negativo polaridade invertida então que a gente está fazendo a 26 for basicamente o sinal o interesse com positivo e deixou passar o sinal do semiciclo negativo ao invés de coletar agora do resistor eu estou coletando do componente que faz o processo de é de ceifar de eliminar uma parte do sinal esse sinal aqui ó ele chega quantos voos ele chega a tensão da fonte como este outro tá aberto essa tesão aparecerá na saída então nós teremos um

potencial de menos 12 volts na minha saída e esse ciclo se repete agora continuando a nossa análises a gente vai analisar o nosso sinal triangular o sinal triangular parte 0 no máximo do máximo 100 o valor negativo de um valor máximo negativo a zero novamente ciclo se repete tão da mesma forma de anteriormente nós podemos desenhar aqui a bateria o porém amor esse sinal passa a ser o sinal variado só então a fonte variável nessa qualidade inicial inicialmente nós temos a questão da entrada igual às da era da atenção na entrada igual a zero é

como se nós tivéssemos um curta aqui então tá intenção né basicamente você não tem intenção eu não tenho nenhuma elemento elevador de tensão tem uma fonte no meu circuito então a tensão de saída e se assim quiser a partir do momento da atenção vai subindo como a gente está considerando decidi ouro um diodo real você atenção ela foi um pouquinho algo que zé esse de ouvir a polarizar que se a gente observar a polaridade da fonte e lavar condição do meu tio por usar diretamente ele polarizando directamente ele passa a ser o que um curso

quinto um curto-circuito então nós teremos um sonho curto então um semiciclo positivo desse ponto até respondo o meu sinal é todo o maior que zero consequentemente o meu de ouro vai estar conduzindo e atenção no cima do meu diodo que é atenção saída será zero da mesma forma que análise que a gente fez anterior porque aquela será zero porque esses outros passa a ser um curso a gente poderia pagar ele aqui e desenhar um curto-circuito nesse ponto até estava em cima do machado fechada zero lembrando que o diogo aqui é o jogo ideal se ele

fosse o miolo a gente tivesse funcionando aquelas dando certo nós temos é os ativos aqui lembrando recorrente tá entrando responde saindo nesse ponto ela falei e se sentindo né então ela a minha referência desse ponto para esse tal estaria positivo aqui estou é atenção que o 07 cima do dione estaria positivo mas a gente não está considerando es é tão grande semiciclo positivo sinal de entrada não tenho nada na saída inverti o meu sinal aqui vem aqui passei esse ponto para mim os dois pontos para mais inverti a polaridade da minha bateria inverter a polaridade

da minha bateria agora monnalisa nesse intervalo essa bateria começa a ser o seu valor né 10 começa a diminuir ou aumentar negativamente sei que vai acontecer com meu diogo o meu diolo será polarizado reversamente por quê porque o diodo quando a gente aplica um potencial no anoso maior porque não casou ele pô larissa direto ser uma chá fechado si um potencial nunca toda maior do que do haroldo ele fiz uma chave aberta virando uma chaga aberta durante do no semiciclo negativo essa fonte irá polares ao reversamente como ele e aí versamente como se não existisse

eu poderia pagar ele aqui tá eu vou ter uma fonte um circuito aberto e um receptor então toda essa tensão de entrada vai estar na minha saída saiu terei um potencial aqui positivos que é esse potencial que da fonte e aqui um potencial negativo a gente vai ficou com uma colonizado inversa nossa referência então da mesma forma que anteriormente nós aqui o sinal é triangular né não é mais ele não lugar tal esquecendo a gente vai ter o sinal de entrada na saída durante tempo ciclo negativo e esse valor aqui que o valor máximo esse

valor máximo eu próprio valor máximo que o meu sinal atinge aqui e esse sinal aqui que é o valor máximo negativo é menos 12 são esse sinal de saída será menos 12 volts e aí o ciclo se repete e as mudas de polaridade de ouro volta por exatamente aqui volta tem curto do outro serve circula em volta até zero volts na sair depois novamente a a fonte volta para esta polaridade e a gente volta ter o semiciclo negativo inteiro na saída do meu ser feito análise do sinal senoidal é a mesma né gente não vai

fazer novamente três ciclo positivo então a gente tem ideia porque o sinal é maior do que o zé semiciclo negativo o diodo fica reverso vira uma chaga aberta o sinal de entrada que é negativo ele vai aparecer aonde na minha saída da e se você reset aqui na mesma forma fico negativa 12 então nós teremos menos 12 volts e com o valor máximo negativo daquele segundos m5 pode primeiro exemplo de circuito ceifador paralelo a gente finalizou eu espero que vocês assistam os próximos vídeos com mais dois exemplos obrigado pela atenção forte abraço tchau [Música] e
