Impressoras a jato de tinta | A engenharia interessante por trás delas

e a tecnologia da impressora jato de tinta se deve realmente a magia das cores cmy e a engenharia por trás das gotículas e como o algoritmo de cores criar a imagem final é bastante inteligente e todos sabemos que a tecnologia de exibição consiste em pequenos subsecção Os Vermelhos verdes e azuis e como experimento um de nossos engenheiros da les Six encheu sua impressora jato de tinta com as mesmas cores RGB E aí e vamos dar uma olhada na saída de sua impressora e o resultado foi terrível a impressora não conseguiu reproduzir a imagem da flor

com as cores corretas dá para entender a razão por trás desse resultado interessante Vamos explorar o funcionamento interno da impressora a jato de tinta e a ciência da coruja o primeiro Considere a tecnologia de jato de tinta mais fundamental a impressora preto e branco Você pode imprimir qualquer imagem com uma coleção de muitos pontos e esses pontos são produzidos por gotas de tinta sendo liberadas de muitos bicos a tinta não cai continuamente mas de forma discreta e controlada como mostrado e a pequena circunferência do bico EA contrapressão dentro dele não permitem que a tinta vase

possibilitando uma imagem precisa para liberar a tinta devemos usar esses pequenos resistores de aquecimento esses resistores são tão responsáveis que quando a eletricidade passa por eles eles ganham cerca de 10 graus Celsius por microssegundo para liberar uma gota de tinta basta alimentar o respectivo resistor ele então aquecer a e vaporizar a tinta formando uma bolha esta bolha atua como um pistão para empurrar a tinta para fora do bico contudo quando a gota primária está caindo a tinta fica alongada devido a viscosidade e como resultado forma mais uma gota que cai perto da Gota primária depois

de algum tempo ambas as gotas se combinam e ao focar na gota Você pode ter perdido um processo importante vamos reproduzir a animação novamente dessa vez direcione seu foco para a região superior E aqui depois de algum tempo o aquecedor é desligado fazendo com que o vapor ao redor da bobina se condense EA bolha a colapse a contrapressão da tinta suga o ar externo para o bico e imediatamente depois a tensão superficial domanico desempenharam um papel importante ao trabalhar contra a contrapressão forçando a tinta fresca a encher o bico e retirar o ar dele e

agora que estabelecemos os fundamentos vamos ver como construir uma impressora prática um tanque de tinta é conectado ao cabeçote de impressão por meio de um tubo de conexão o que pode ser movido livremente ao longo desta arte horizontal é a impressora também usa um mecanismo de Correia e polia alimentado por um motor de passo E aí seguida Conecte o cabeçote de impressão com cinto usando um braço e móvel se você pode ver como o cabeçote se move para a esquerda e para a direita junto com o movimento do cinto e vamos começar a impressão agora

e como vimos anteriormente o cabeçote pode imprimir uma série de pontos pretos controlando adequadamente os resistores de aquecimento o exemplo de impressão que você vê aqui é altamente exagerado para facilitar o entendimento é o tamanho real do cabeçote de impressão é um quinto deste cabeçote Observe como o cabeçote produz 9 linhas durante uma passagem mas o cabeçote real produz mais de mil linhas é uma passagem foi concluída E agora temos que continuar o processo de impressão na área restante do papel para isso um motor de Passo de rolos e dois arranjos de rolos de suporte

entram em ação e este arranjo pode mover o papel para baixo e agora basta repetir o processo que vimos anteriormente Até que a impressão termine e o movimento do cabeçote de impressão mostrado aqui não é tão inteligente não faz nenhuma impressão durante o movimento da esquerda para a direita Além disso o cabeçote de impressão executa muitas etapas desnecessárias e as impressoras modernas estão equipadas com algoritmos inteligentes que tornam esse processo mais rápido o caminho de impressão ideal de um cabeçote de impressão e o movimento preciso do rolo de papel são calculados mesmo antes do início

do processo de impressão você pode ver a velocidade dessa impressão agora quando o cabeçote de impressão segue este caminho pré-definido obviamente esse caminho mudará drasticamente com base na imagem que você deseja imprimir e o cabeçote de impressão e o papel são capazes de seguir um caminho muito preciso porque são controlados por um motor de passo em um circuito de feedback e até agora construirmos uma impressora preto e branco básica mas como podemos usar o conhecimento que aprendemos até agora para desenvolver uma impressora jato de tinta colorida a resposta mais óbvia intuitiva parece ser usar tinta

vermelha verde e azul pois essas são as cores fundamentais da tecnologia de exibição com tudo isso simplesmente não vai funcionar para entender o porquê Vamos explorar os fundamentos e Considere duas lanternas coloridas não é vermelha e a outra é verde quando acendemos ambas no mesmo ponto a luz resultante é amarela e agora vamos tentar o mesmo experimento usando cores de tinta e quando misturamos essas duas cores obtemos uma cor amarela lama senta é porque esses dois experimentos produzem cores de saída totalmente diferentes embora as cores de entrada sejam as mesmas o primeiro caso em que

misturamos luzes foi um exemplo do método de mistura de cores aditivas enquanto o segundo caso com a tinta é um método de mistura subtrativa o método de mistura aditiva é muito simples a porção de luz combinada a atingir diretamente seu olho e você vê essa curva e contudo o método subtrativo é um pouco complicado as luzes refletidas da tinta são importantes aqui dá para entender melhor como funciona o método subtrativo precisamos examinar a tinta em nível molecular nós sabemos que vemos uma cor vermelha porque a molécula vermelha absorve tudo reseta o vermelho em suma o

que vemos em uma cor de tinta é a cor restante após a subtração o mesmo acontece com a cor verde No entanto quando misturamos as duas cores a física fica mais interessante como uma camada de moléculas não pode preencher completamente uma superfície devemos considerar pelo menos duas camadas para esse estudo aqui estamos assumindo que as diferentes moléculas de cor são uniformemente misturadas como mostrado Vamos começar com a molécula Verde inferior a molécula Verde obviamente reflete a luz verde no entanto esta luz verde Tem que passar pela camada molecular superior e você pode ver que essa

molécula Verde superior permitir apenas essa luz verde no entanto o vermelho vizinho absorver a completamente essa luz verde tens uma essa área produzirá uma cor preta e agora Vamos considerar a luz que vem das moléculas vermelhas inferiores e quando você faz análise da mesma forma e este é o resultado final e o preto está presente em boa parte entre as luzes vermelha e verde o que afeta a cor final de saída e esta cor amarela lamacenta é o que nossos olhos veem devido à presença do preto é um bom exemplo da compreensão do efeito da

cor preta no resultado final é este exemplo de cabelos grisalhos e vamos acordo Geral do cabelo como cinza mas na verdade é uma mistura de cabelos brancos e pretos é por isso que esse método subtrativo é totalmente diferente do método aditivo e por isso tivemos uma impressão horrível quando usamos cores RGB nos cabeçotes de impressão e até agora aprendemos que não podemos usar cores primárias para reproduzir cores e o método subjetivo é o vilão é a cor que vivemos em uma impressão de tinta é na verdade a parte invertida após a absorção a solução para

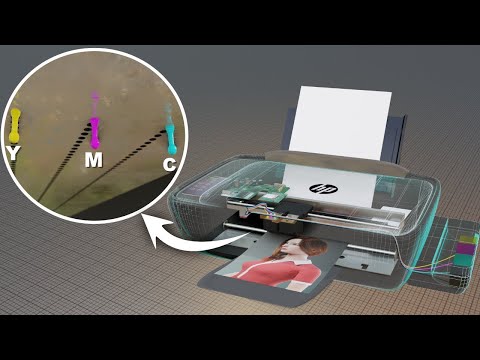

este problema é simples basta inverter as cores fundamentais e as cores de inversão de vermelho verde e azul são ciano Magenta e amarelo respectivamente assim estas são as cores que devemos usar na impressora E aqui estamos exemplo queremos Reproduzir uma cor verde usando essas cores cym primeiro solte uma gota de tinta ciano do bico antes que esta gotas ex schult uma gota amarela no mesmo local e a mistura dessas duas cores produzirá uma cor verde perfeita e depois de algum tempo a gota é absorvida no papel e obtemos um ponto verde da mesma forma como

mostrado na animação podemos produzir a maioria das cores com perfeição usando o gotículas cym como vimos anteriormente Como produzir uma cor verde perfeita em uma impressora a jato de tinta é mas podemos produzir um tom mais claro de verde como esses para conseguir isso Engenheiros inteligentes enganaram nossos olhos Eles apenas imprimiram a cor verde normal com espaçamentos diferentes o aumento do espaçamento engana o cérebro para ver um tom mais claro da cor e agora a próxima tarefa Como produzir o Tom mais escuro Tons Mais Escuros não podem ser obtidos apenas usando cmy a impressora também

precisa usar tinta preta e a 30 em branco é referida como cá onde k representa uma chave agora vamos entender o mecanismo por trás dos tons escuros da impressão em cores verdes a resposta óbvia ser apenas misturar uma gota de tinta preta com a cor verde E aí logicamente Está correto mas há um problema com este método você não poderá aumentar a escuridão da cor verde em um pequeno grau já que o tamanho das gotas do preto e do verde são os mesmos para obteres diferentes tons de cores com precisão aqui novamente os engenheiros enganaram

os nossos olhos basta soltar uma gota de tinta preta entre as gotas verdes de acordo com o tom da cor verde ele vai enganar o cérebro para ver um tom mais escuro da cor se a qualidade de impressão das Impressoras modernas é bastante alto devido ao tamanho muito pequeno das gotas de tinta quanto menor a gota maior a qualidade da impressão para uma qualidade decente exigimos mais de 300 pontos por polegada de papel no entanto para obter resultados ainda mais incríveis a impressora moderna possui de 2.100 a4200 bicos por cabeçote de impressão e Agradecemos por

assistir este vídeo Esperamos que tenha te dado uma compreensão mais clara do que acontece dentro de sua impressora nos vemos na próxima
