Aula 31 - Retificador de Onda Completa com Center Tape: Entendendo o Center Tape

muito bem pessoal eu vou apresentar para vocês o retificador de onda completa com center tape também conhecido como derivação central então vou até colocar aqui que eu sentei pe ele pode significar também derivação são trauma o que vem a ser esse retificador ele é um segundo retificativo dor é ele usa 2 de ouros e não apenas um como retificador de 61 e como o próprio nome diz ou seja conseguem ver que ele é de onda completa então ele já tem uma eficiência maior que o retificador de 6 onda só que tem um detalhe esse retificador

ele precisa ter um transformador como center tape o que eu sentei eu sentei bem essa derivação aqui central olha só esse terceiro fio que sai do meio do transformador e esse aqui é o que nós chamamos de center they eu também como derivação central então para a gente entender como esse retificador funciona é importante entender como center tape funciona e aí a gente entende melhor como esse retificador vai trabalhar então pra isso eu desenhe um transformador bem grande pra gente com aqui o nosso center bp a nossa derivação central aqui no meio pois bem vamos

entender como é que isso aqui funciona eu chegar aqui um sinal alternado no primário transformador o transformador vai ter uma relação dos piratas o sinal vai sair aqui no secundário estão aqui no secundário se a gente for fazer o gráfico do sinal no secundário v2 pelo tempo como sinal no primário é alternado o sinal no secundário também vai ser no sinal alternado a então hora positiva e tem se mora lá embaixo eles vão ficar trocando então se seu nome aqui esse ponto de ensino vamos nomear se essa derivação de cima como ponto a aes daqui

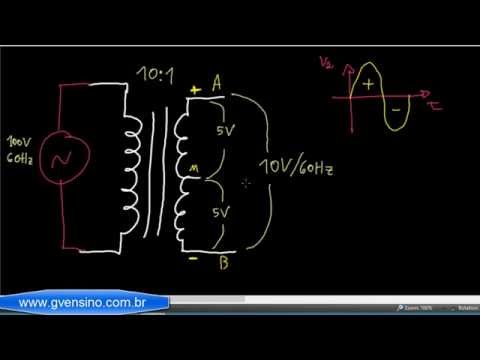

de baixo como um ponto b se eu medir as funções do ponto até o ponto b eu tenho um transformador normal sem nenhum problema nada muda acontece que no nosso retificador que nós estamos usando agora o indicador honda completa com center tape ele usa essa derivação central aqui então como é que funciona a derivação primeira coisa que a gente tem que imaginar o seguinte vamos imaginar que eu jogue aqui no primário do meu transformador uma tensão de 100 volts e 60 hertz e vamos imaginar que esse transformador aqui ele tem uma relação dos piratas de

10 para 11 qual vai ser a atenção que eu vou de entre os pontos a e b atenção que eu vou medir do ponto a até o ponto b vai ser dez vezes menos porque eu sou chamado de 10 para 11 então me diga aqui uma tensão de dez outros 60 normal só que essa derivação central ela pega bem no meio da bobina do transformador de maneira pessoal até a pagar aqui um pouquinho pra de ter mais espaço por aqui de maneira que vamos chamar esse ponto aqui de ponto de ponto e me há-de ponto

m qual é a função do ponto m até o ponto a hora se no ponto até o ponto b tem uma extensão de 10 volts do ponto central do centeio e até o ponto a eu vou ter metade dessa tensão ou seja daqui até aqui eu vou ter uma tensão de 5 volts porque isso o pessoal porque no ponto m até o ponto a eu tenho metade das espiras que eu tenho em relação ao ponto alto bem porque eu tô pegando sua metade da bobina aqui como a que eu tô pegando sua metade da bobina

eu tenho metade das espigas e não tem metade da tensão por isso eu vou ter só cinco gols da mesma forma se eu medi a atenção do ponto m até o ponto b eu vou encontrar também uma tensão de 5 volts ou seja eu vou encontrar 5 volts também porque é que eu tô pegando a outra metade da bobina então do ponto até o ponto eu tenho 5 volts do ponto m até o ponto b eu também vou ter cinco outros de maneira que somando no ponto até o ponto b o t5 mas sim que

eu vou te 10 volts então a derivação central ela vai dizer pra gente a primeira coisa que ela vai dizer pra gente é que nesse ponto aqui daqui até qualquer um dos lados no transformador do meio até o lado a ou até o lado b eu vou ter metade apenas da atenção que eu tenho se eu pegar direto de uma ponta até a outro do até o bem direto então fiquem bem atentos com relação a isso eu sentei me vai permitir pegar apenas metade da tensão que eu tenho no secundário inteiro então é assim que

ele vai funcionar a uma outra coisa interessante que eu quero mostrar pra vocês é o seguinte no secundário ele tem os hemiciclo positivo e os semi ciclo negativo então olha só quando a onda da aquinos hemiciclo positivo vocês já sabem que os hemiciclo positivo a gente padronizou que é quando aqui em cima é mais e aqui em baixo é menos perfeito e o ponto e me qual é o potencial que eu tenho aqui no ponto emergente é uma questão interessante né depende do que de onde é a minha referência se o meu ponto e me

for a minha referência que a maior parte dos casos o que eu vou ter aqui no ponto m eu vou ter o seguinte ou até pagar a letra m aqui e vou colocar lá mais para a direita aí olha só o ponto m fica no meio entre no caso dos semi ciclo positivo é entre o pólo positivo eo pólo negativo então qual é o potencial do ponto m o potencial do ponto m vai ser um potencial entre os dois entre o positivo entre o negativo então o ponto m em relação ao ponto b ele vai

ter um potencial que é positivo porque isso gabriel porque que em relação ao ponto b o potencial do ponto m é positivo pelo seguinte o ponto m ele não está mais perto do mais aqui tá então o potencial do ponto m em relação à que é o bê que é negativo vai ser positivo mas esse eu medi o ponto e minam em relação ao ponto b se eu entendi o ponto m e relação ao ponto a qual é seu potencial do ponto m nesse caso seu índio ponto m em relação ao ponto há o potencial

dele vai ser negativo porque o ponto a meio é positivo o ponto bebeu é negativo como e militar no meio o potencial do ponto e meio vai ser mais negativo do que o potencial do ponto a por isso o potencial dele fica negativo só que reparem o seguinte como o meu ponto m fica entre os dois o potencial do ponto m vai ser mais positivo que o potencial do ponto b correto porque ele tá mais pra cima então está mais perto positivo mas em relação ao ponto a ele ele vai ser mais negativo né então

de maneira que o potencial do ponto ele vai depender de qual é o referencial cantou adotando-se o meu referencial for o ponto há o meu ponto m fica negativo porque ele é mais negativo que o ponto a se o meu referencial em compensação foi o ponto b o potencial dele fica positivo porque ele é mais positivo que o ponto b então ele fica um potencial ali neutro vamos dizer assim ele é um potencial que ele é mais positivo que o potencial do ponto bené mas não é tão positivo quanto o potencial do ponto a potencial

do ponto onde eu tenho positivo mesmo né mas em relação aquilo ao ponto b ele é positivo embora não tão positivo quanto o potencial do ponto alto é o que nós vimos aqui no exemplo que eu dei pra você olha do ponto b até o ponto a eu tenho dez vôos mas do ponto b até o ponto em que eu tenho um potencial menor eu tenho apenas 5 volts de maneira que esse potencial aqui do ponto em relação ao ponto b ele é positivo só que ele é menos positivo do que o potencial do ponto

a porque o potencial do ponto e 10 em relação ao ponto b eo potencial do ponto em apenas 5 é apenas metade em relação ao ponto b então tudo depende de onde eu estou medindo né esse é o nome dele em relação ao ponto a como pontuais positivo ele vai ser negativo e esse negativo dele vai ser a sanção ao ponto a tá então tudo depende de onde eu estou medindo qual é a minha referência tá isso é importante que vocês entendam no semi ciclo negativo que vai acontecer vamos analisar que de novo no semi

ciclo negativo vamos apagar os potenciais e vamos ver o que vai acontecer com o ponto n no hemiciclo negativo aqui em cima fica - e aqui embaixo fica mais e aqui no meio depende depende o meio em relação ao ponto b olha só o ponto b agora é o meu ponto positivo é o ponto que eu tenho a positividade máxima no circuito vamos dizer se é que eu posso dizer dessa forma então aqui é o mais positivo que eu posso ter no circuito em relação ao ponto b que agora é positivo o meu ponto e

negativo porque ele está mais perto negativo por isso porque ele está mais perto negativo ele vai ter um potencial negativo mas em relação ao ponto a o meu ponto a é o mais negativo que eu posso ter é o ponto de negativo máximo vamos dizer assim né então em relação ao ponto a que o ponto m vai ser positivo a ok pessoal então em relação à pontualidade ser positivo porque ele está mais perto do positivo então percebo que aqui os potenciais se inverteram néné e o meu ponto m sempre vai ficar no meio entre um

potencial do ponto a eo potencial do ponto ele sempre vai ficar no meio e eu sempre vou avaliar o potencial dele em relação às extremidades do transformador ele sempre vai ter como nós vemos aqui o potencial oposto aquela extremidade que eu estou medindo então vamos pagar aqui vamos analisar de novo olha só em relação ao ponto a o meu ponto é negativo em relação ao ponto a ponto o m vai ser o oposto vai ser positivo em relação ao ponto b o meu ponto b como ele é positivo o meu ponto ele vai ser o

posto ele vai ser negativo a então o ponto e me sempre vai ter um potencial oposto contrário ao potencial da extremidade que eu tô pedindo por isso que muitas vezes quando o center tape que é o ponto m ele é o meu ponto de referência muitos livros 6 em conta o potencial dele é zero volts porque zero voto porque ele fica entre o potencial que é negativo entre o positivo é que teria um potencial que é neutro portanto ele não teria potencial nele seria o zero volts é por isso que muitos transformadores quando a gente

vai comprar um transformador normalmente vem escrito melhores transformador aqui um transformador 6 mais 6 ou seis volts mais seis gols querendo dizer o que querendo dizer que eu tenho um secundário com duas tensões de seis gols ambas em relação aos em terceiro então teria do centeio e até o meu ponto a 6 volts rabiscar aqui por si e do centeio até o ponto b como ele é 16 mais seis eu teria seis volts de maneira que de uma ponta até a outra do transformador eu teria então uma tensão de seis volts aqui mais seis volts

aqui uma tensão portanto de 12 volts ainda é muito comum a gente quando for comprar um transformador encontrar um transformador que tenha center tape claro o secundário deles é representado com duas tensões querendo dizer o que eu tenho uma tensão em cima e outros pensam em baixo no meio sentei pi que é zero volts tá mas o principal para a gente entender aqui é isso eu entender que o potencial do center tape sempre vai ter um potencial oposto à extremidade que eu estou trabalhando ok então esse conhecimento aqui de do potencial que eu voltei no

center tape e o fato de que a tensão ele em relação a qualquer uma das estrelas vai ser metade da thomson que eu tenho entre as duas extremidades saber essas duas coisas é fundamental pra gente voltar aqui e entender o retificador de onda completa com center tape a ação começa a aula que ela já ficou um pouquinho longa foi encerrada por aqui porque o objetivo é explicar para vocês o que quer o center tape e como o centeio que funciona aí na próxima aula eu vou explicar melhor como esse retificador aqui como retificador de onda

completa com ct-pe como ele vai funcionar tá então qualquer dúvida o pessoal entrou no nosso fórum do site www.ufg.br se no ponto com.br entre em contato comigo entre em contato conosco isso por favor se vocês gostaram do vídeo colocam gostei deu mais um aí que vai ajudar muito o nosso canal vai me ajudar e vai ajudar a espalhar esse conhecimento para as outras pessoas tá muito obrigado a todos e até a próxima tal
