A-336 APRENDA EM 17 MINUTOS COMO FAZER PROJETO ELÉTRICO RESIDENCIAL!NOVIDADE!

[Música] olá pessoal bom dia a todos vocês e vamos para mais uma aula no nosso canal da universidade da elétrica gostaria de explicar um pouquinho que essa aula eu volto um pouquinho e retomo na questão de projeto elétrico residencial essa aula é uma aula de que dura mais ou menos 15 minutos mas que vai ajudar você que está fazendo um projeto elétrico residencial ou de um apartamento vai te ajudar muito porque o que essa aula mostra como encontrar a demanda da habitação residencial né através de que através do levantamento de carro e mostra também pra vocês como eu faço a especificação de um eletrodo tudo sem cálculo mim apenas utilizando as tabelas de eletrodutos que eu vou mostrar pra vocês então aula rápida mas muito importante e vai ajudar você que tá querendo desenvolver um projeto elétrico residencial então fiquem ligados nessa aula e boa aula pra todos vocês olá pessoal bem vindos a mais uma aula no nosso canal da universidade da elétrica há muito tempo a gente não fala de projeto elétrico residencial é um dos alunos inscritos no canal da universidade da elétrica perguntou como a gente é como a gente faz para encontrar a demanda especificar o eletroduto de uma habitação residencial ou seja de uma planta residencial seja ela um apartamento seja ela uma casa então o foco dessa aula em mais ou menos 15 minutos o projeto elétrico residencial como a gente encontrar a demanda especificar e como especificar eletroduto bom primeiramente será utilizado essa planta residencial pode ser o apartamento ou casa com as seguintes configurações dormitório 4 por quatro banheiros dois por três área de serviço dois por 4 1 sala 4 é ela quatro por quatro já a sala tem quatro metros por 4 metros é a cozinha 3 por 4 e 25 têm um corredor aqui vocês podem ver esse corredor 4 25 por dois então a partir dessa planta nós vamos calcular demanda e fazer é o levantamento nas cargas bom primeiramente o cálculo das áreas diárias e perímetros né da residência primeiramente a área da sala é 464 6 metro quadrado área do dormitório e quatro por quatro e 16 a área da cozinha 34 25 da 12. 75 a área de serviço com a por 28 metros o banheiro 12 por 36 metros o corredor 4 25 vezes 2 é da 8 com cinco metros o perímetro a soma dos lados o perito da sala de 1630 do dormitório 16 pedindo da cozinha 14 metros o perímetro da área de serviço 12 perito do banheiro 10 e um perímetro do corredor 12 e meio então isso é um levantamento que deve ser feito isso a gente olha naquela planta anterior aí eu vou relembrar algumas regrinhas a cada seis metros quadrados a nbr 5410 estabelece sem ver a a cada seis metros quadrados e quatro ea cada passo inteiro de quatro metros quadrados 60 ver a é o que eu coloquei aqui é tomadas em áreas molhadas eu vou colocar uma tomada a cada três metros e meio do perímetro e as três primeiras tomadas a gente calcula 600 ganhar por tomada o excedente sem ver a naquilo que cd para os demais cômodos sala é dormitório corredor nós vamos utilizar uma tomada de uso geral a cada cinco metros do períneo e sem ver a cada tomadas cada uma das tomadas então isso aqui relembra né as questões estabelecidas pela norma técnica agora vou fazer o levantamento que o cálculo a demanda da residência qual é a demanda dessa residência claro que eu faça um levantamento de carga se for uma residência o case o apartamento da mesma forma você vai ter vários apartamentos e precisa de individualizar né a demanda por apartamentos bom aí agora a gente vem aplicando a regra anterior como vocês tinham observado a sala voltando aqui a sala tinha 16 metros quadrados de área então vou calcular qual é a carga de iluminação então vai ser 16 vocês sabem que é 6 mais quatro mais quatro mais 216 a cada 6 100 a mais um passo de 4 60 160 mais um de 4 220 aí tem um outro passo de 2 deve ser de 4 então a carga aqui da sala para iluminação 220 da mesma forma 220 por dormitório a cozinha 1275 então 1275 é 6 mais 46 mais 460 há aqui a área de serviço é 6 mais dois ou seja sem ver a banheiros em ver a é a corredor sem ver a ok por isso que tá aqui ó né aí você faz individualizado cada um deles oma qual for a carga de de iluminação 900 reais bom agora é preciso calcular a quantidade de tomadas tá quantidade de tomados voltarmos noite anterior então vou pegar sala a sala tem o período de 16 metros 16 metros uma tomada a cada cinco metros do perímetro você vai pegar faz a continência pega 16 e dividir por cinco da 3 ponto duas tomadas você a redonda para 54 tomadas o dormitório a mesma coisa quatro tomadas cada tomada é sem ver a 400 v á a cozinha ela teve 14 metros de perímetro se dividir por três e meio me dar quatro tomadas a área de serviço 12 / três e meio três pontos 42 4 tomadas ok o banheiro obviamente uma tomada só no banheiro o corredor você vai pegar 12. 5 dividir por cinco o corredor nós vamos atribuir ao invés de três tomadas quatro tomadas tá então aqui tá tudo aquilo que eu comentei com vocês sala sem ver a cada tomada 400v a a cozinha de 14 tomadas três primeiras 601 602 3.

800 mais um excedente que é 100 mil novecentos e área de serviço a mesma coisa quatro tomadas as três primeiras 600 13 600 mil e 800 mas sem 1900 banheiro vou colocar uma única tomada 600 ea o corredor eu coloquei três tomadas ao invés de quatro colocar três tomadas que deu 2. 5 arredonda para cima três tomadas cada tomada sem a 300 de ataque levantada carga de tubos vocês somarem tudo cinco mil e quinhentos ver a agora as cargas de uso específico eu estou admitindo nessa residência uma torneira elétrica o chuveiro elétrico de 4 400 e sua autoatribuído no projeto qual a carga de potência de tomada de uso específico 7900 lembrando as regrinhas o seguinte iluminação utilizamos fator de potencial a tomada de uso especial de uso geral 0,8 então veja eu tenho cinco mil e quinhentos reais de tomada de 08 com a carga que me dar 4. 400 iluminação 900 ver a vezes 1 900 what's ok então vou somar agora a abb manda a carga na verdade carga instalar dá isso aqui é karga estalada 900 mais 4 400 mais sete e 900 qual foi a potência instalada nessa residência nessa habitação residencial a potência instalada foi 13 mil e 200 lotes não é demanda é potência instalada o toque pessoal bom agora vamos aplicar os fatores de demanda os fatores de demanda nós observamos que a soma de tomadas de uso geral mais iluminação se vocês observarem aqui é 4 e 404 e 400 mais 900 isso vai dar 5 mil e 400 mil 905 mil e 300 ac aí olha aqui 5.

300 eu venho na tabela pra consultar o fator de demanda e vocês podem observar de 5. 000 a 6. 000 qual o fator de demanda 0 45 então qual é a potência levando em conta esse fator de demanda 5.

300 de 0 45 2 mil e 400 lotes essa demanda máxima prevista para iluminação e tube ok então isso já é a demanda então olha tava 5360 potência instalada agora manda considerada dois mil e quatrocentos bom agora vamos calcular demanda para as cargas de uso específico aqui tem duas tabelas que nos fornece o fator de demanda eu tenho um chuveiro uma torneira elétrica são duas cargas de uso específico então qual o fator de demanda a unidade aqui ó então eu pego 4. 400 do chuveiro mais 3. 500 da torneira 7900 vezes 1 7900 o oxi ok agora qual é o nosso foco encontrar demanda desse apartamento ou dessa residência qual é a demanda dois mil e quatrocentos mais 7 mil 910 mil e 300 veja que antes a potência instalada era 13 mil e duzentos só que a demanda considerada é 10 mil e trezentos se você fizer a seguinte conta 13 mil 10 mil e 300 se você pegar 10.

300 dividir você pega 10 mil trezentos e dividir 10. 300 por 13. 200 né você vai ter 10 70 e 80 78 é o fator de demanda da residência como um todo tá mas está aqui a demanda da residência tendo essa demanda você ea concessionária já tem idéia de qual é a ao circuito de distribuição qual vai ser o circuito de distribuição para a residência eu já tinha falado com vocês há tempos que nós consideramos um fator de potência 0 95 então vocês podem estar observando aqui que eu tô calculando a potência aparente então eu pego 10.

300 what's de 2010 95 têm a minha tem-se aparente que é 10. 843 assim eu já posso especificar o circuito de distribuição aqui eu tô dando alguns exemplos de situações a potência aparente avaí se formou no fabrico e bifásico se for trifásico a potência aparente raio de três veículos para brasília nessa potência que enquadra em uma alimentação bifásica 380 ou seja fazem fazem neutro então qual seria corrente do circuito de distribuição 10. 843 380 28 mil e us 28,53 amperes hamas ainda no meu estado também dhabi faz só que é bem fácil 220 então 10.

843 220 olha corrente 49 pontos 29 a não no meu estado que é difícil de um potência trifásica de alimentação trifásico 10. 843 dividido 380 reais de 3 é a corrente da 16. 47 entre fase ok então vocês viram como se determina a demanda de uma é a habitação de uma residência ou de um apartamento e se for um apartamento imagina se eu tenho 120 apartamentos vai ser 10 mil se os apartamentos foram iguais 10.

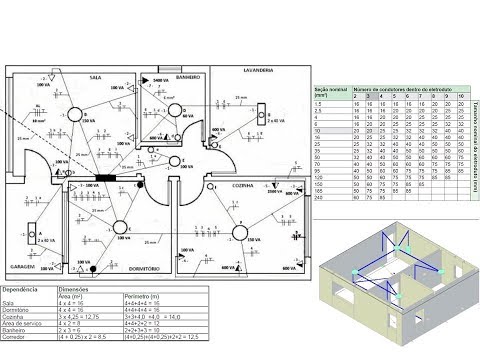

843 pô apartamento tá aí depois no caso tem vários apartamentos para calcular demanda final e ainda tem que levar em conta outros fatores de mann mas tá aí a demanda residencial agora vamos aprender como é que a gente calcula o eletroduto para dimensionar eletroduto nós utilizamos essa tabela onde essa tabela ela estabelece a seção nominal dos condutores eo número de condutores dentro do eletrodo tu então você vai vim a eu tenho dois circuitos dentro de uma no produto e e circuito sesi de 1.
