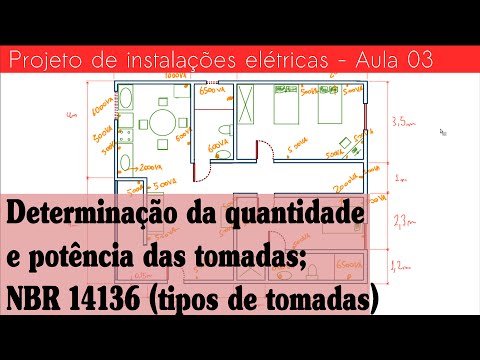

Instalações elétricas A03 - Quantidade e potência de tomadas em projetos elétricos: NBR5410 NBR14136

a aula de hoje é longa mas no final da aula você conseguirá determinar as quantidades de ponto de tomadas e também das potências das tomadas então tenha paciência e acompanhe toda aula porque vai valer a pena mas tempo a ciência porque como disse aula é longa e detalhada nossa aula de hoje será sobre tomadas dentro do contexto abre a mente de projeto de instalações elétricas residenciais antes de tratar de tomada peço a você que considere fazer uma visita ao meu blog www. demarchi. com.

br blog e lá você vai encontrar um monte de conteúdo sobre engenharia elétrica e para você que é técnico também tem conteúdo para você mas vamos lá para fora de tomadas hoje eu preciso primeiro lugar da dicas em relação as tomadas em si e depois falar a respeito do projeto da instalação elétrica em relação ao tomadas no qual a norma os 10 dias a respeito da quantidade de tomadas que você deve fazer outro em cada um dos cômodos e também as potências as tomadas então vamos para aula completa aqui uma breve introdução falando um pouco a respeito das tomadas vamos lá a normas 14 136 que essa norma aqui em destaque ela disse o seguinte ela trata esse feito de plugues e tomadas para uso dos domésticos que o nosso caso afinal de contas estamos tratando de projetos residenciais sou eu que identifiquei depois eu gravei a aula aqui é o diz que e é padronizada atenção não é estão nesse caso mas segue a aula ela disse que as normas que as tomadas estão padronizadas e atenção de 250 volts eficazes ou seja se você mora no lugar que hoje a tensão da rede elétrica 220v ou 110v você sempre compra as tomadas sempre em 250 volts eficaz não sabe o que a mulher ficais então você precisa acessar outra hora do meu canal que eu coloco disponível aqui embaixo ela também para dores duas correntes das tomadas que são nesse caso 10 amperes e 20 amperes também eficazes note é necessário deixar bem claro que as tomadas tem esses valores que são valores máximos que elas suportam sem nenhum tipo de dano porém é mandatório que você tem em mente que quem determina de fato a quantidade de corrente que cada tomada pode por ofertar não é o valor escrito na tomar é de 25 circuito que você coloca ou seja se a corrente no circuito é até 10 amperes você vai usar esse tipo de tomada e se a corrente estiver acima de 10 e até 20 você usa esse tipo de tomada mas não obrigatoriamente são esses valores que o circuito pode fornecer ainda volta a tratar disso nessa aula também para dormir só a quantidade de pinos são dois polos mas o terra os dois polos podem ser fase fase mas o terra ou pode ser fase neutro mas o terra se você mora no lugar aqui oferta duas tipo de intenção de tensões 220 e 127 significa dizer que você pode receber fase fase em 220 mas o terra o pode receber fase-neutro 127 no caso volte mais o terra se você mora no lugar onde só tem uma atenção que é 220 não existe atenção menor você está recebendo já fase neutro porque a fase 380 volts então você já recebe-se o onde você mora é somente 220 fazem neutro outra coisa que foi normatizado por essa norma é que os pinos para 10 amperes entram nas tomadas de 20 mas os pinos para 20 amperes não entra a tomada de 10 isso aí é óbvio né a norma padroniza o também dimensões e posições então ele tem aqui os dois pólos e acreditem o terra aquele que eu falei em relação aos pinos note eu botei aqui ó furação menor então essa seria tomada de 10 amperes aqui eu coloquei a furação maior essa seria a tomada de 20 amperes o pino de 10 amperes leva as fi não ele entra aqui e entra aqui mas se você tiver o pino de 20 amperes ele vai ser altamente mais grosso ele não entra aqui ele não consegue ele só consegue entrar na tomada de 20 a joia vamos então ver a norma 5410 e tratar a respeito do projeto projeto esse que nós faremos uso dessa planta nós faremos hoje o projeto com base nessa planta e o que é que é goma 5410 trata a respeito de tomada existem dois tipos de tomada um de uso geral e outro de uso específico então aqui ó youtube tomada de uso geral tui tomada de uso específico a tomada de uso específico é aquela que você sabe qual o tipo de equipamento o qual o equipamento que vai ser ligado por exemplo se você vai ligar o ar condicionado você sabe que vai ligar o ar condicionado naquele lugar então ela tomada de uso específico aquelas tomadas que estão na sala por exemplo você não sabe o que equipamentos serão ligados então esse a tomada de uso geral a gente faz o cálculo das tomadas e depois determina a quantidade de tomadas melhor dizendo depois determina o que vai ser tudo e o que vai ser tui pois a norma 5410 ela determina as quantidades mínimas de tomadas não as massas mas você pode colocar mais se a mais do que a norma recomenda como mínimo obviamente porque você está livre para isso tomada de uso específico por exemplo chuveiro elétrico micro-ondas ar condicionado e são dispositivos que tem tipicamente uma posição fixa chuveiro elétrico gente vai dar ênfase daqui a pouco ao fato de que ela ela entra no cálculo das tomadas mas não pode ser ligada como tomar esse a ligação tem que ser direta a gente vai tratar isso daqui a pouquinho é a quantidade de pontos de tomada é necessário que se diferencie das tomadas em si o que motiva normais o seguinte olha a quantidade de pontos de tomada tem que ser esse só que no ponto de tomada você pode ter uma tomada dupla você pode ter duas saídas ou pode ter 3 ou pode ter mais se for o caso então o que a gente calcule a quantidade de pontos de tomada a quantidade de tomadas esse é uma escolha do projetista em vidente ficar lendo os critérios para cada uma das tomadas o que se deve fazer é o contrário para ficar mais didático a gente pega o projeto da planta baixa essa planta baixa que tu vai fazer o projeto durante o nosso curso e esse projeto a gente faz com base exatamente nos critérios que lá estão vamos ver aqui ó banheiro pelo menos um ponto de tomada próxima lavatório é esse o critério obviamente que existe simbologia para tomada e eu vou tratar e simbologia ainda hoje mas eu e essa aula de forma mais ágil e portanto não vou escrever aqui da forma da simbologia mas vou tratar da simbologia de tomadas hoje tanto na norma é 54 44 quanto na iec-60601 17 pronto volto a dizer aqui no banheiro um ponto de tomada a próxima lavatório então obrigatoriamente o que eu tenho que ter é um ponto de tomada próximo lavatório aqui por exemplo eu posso colocar ontem eu tenho outro banheiro aqui posso colocar outra aqui mas a gente sabe bem já cumprimos a outra norma diz aí você poderá dizer senão aí o chuveiro elétrico o chuveiro elétrico não aplicar treinamento existe todo e qualquer lugar que você for no interior do nordeste do região norte ou da região centro-oeste que são regiões quentes inclusive é muito comum que não tem chuveiro elétrico mesma região sudeste na região sul que são frias a depender do nível social de conta pessoa tem de dinheiro a pessoa não tem chuveiro elétrico então ela não ela está aqui com uma tomada de uso específico de equipamento em particular que é de faz o uso obviamente que a nossa casa desse o apartamento aqui ele vai ter então eu vou colocar aqui ó tomada de uso específico vou colocar aqui eu fiz a marcação não vou tratar de potência ainda vou seguir aqui adiante já fiz as marcações de quantidade de tomadas pros dos banheiros agora cozinhas copas cozinhas aqui só um erro zinho aqui é copas cozinhas áreas de serviço lavanderias em locais análogos um ponto de tomada a cada 3,5 ou fração do perímetro da aumentada aqui para você enxergar melhor um ponto de tomada a cada 3,5 ou aqui deixar mais claro também fração do perímetro um ponto de tomada dupla ou do ou dois duas tomadas distintas acima da bancada da pia quando ele tem um caso específico por exemplo na cozinha no qual a gente usa na bancada da pia alguns eletrodomésticos como por exemplo o próprio micro-ondas ou os liquidificadores batedeiras e outras coisas mais eu quero lembrar que se a conta aqui ó não é para é aquele em cima junto tudo todos aqueles cômodo juntos é essa escolha aqui para cada um dos compras então vai na cozinha e faz esse cálculo vai para a copa cozinha fazer esse cálculo vai parar de serviço fazer esse cálculo é que nós temos aqui especificamente a nossa planta não característica a nossa planta tem uma cozinha que já tem aqui a máquina de lavar já tem a pia e já tem também a mesa então a gente só vai fazer um cálculo porque nós temos apenas uma área que diz o que um ponto de tomada cada 3,5 sendo obrigatoriamente você tem que ter um ponto com tomada dupla ou duas tomadas de tintas acima da bancada da pia a primeira coisa que temos fazer portanto é a conta do perímetro já que ele fala que eu sobre fração do perímetro ou três metros e meio considerando o perímetro o que é perímetro e olha só você deve marcar a área o que compõem e esse ambiente esse cômodo a área que eu vou considerar essa aqui ó para considerar que é cozinha aqui tinha que ser reto não ficou mas não vou voltar não olha só aqui esse quadrado esse outro quadrado eu vou considerar aqui embaixo o que é a sala bom então vou fazer essa forma considerando o perímetro como sendo essa região aqui aqui como eu disse tem que ser quadrado eu botar aqui a para deixar bem claro aqui tinha que ser tem que ser assim ó esse essa área aqui você calcula esse perímetro que soma essas distâncias você tem que ir na planta e fazer o uso do cálculo correto uma coisa quero deixar bem claro também apagar aqui para gente deixar nosso desenho limpo o perímetro é a área interna né a maior perímetro da área interna então note que aqui ó é da área da parte de dentro mas aqui pega da parte de fora e essa distância aqui ó e é de 15 cm ou 0,15 m então quando você fizer a conta você pegaria para gente para ter quatro metros e tiraria esses 15 centímetros daquele cima o mesmo você faria por exemplo com esses dois metros e meio que você tira esses 15 centímetros daqui fazendo essas contas todas você vai encontrar para a cozinha um perímetro de 12,4 metros e como tem que ser aquela três metros e meio você divide por 3 metros e meio a gente vai encontrar um valor de 3,5 como tem que ser a cada 3 metros e meio ou fração disso então estudar a aproximação para quatro pontos de tomada é o mínimo que tem que ter note 4 pontos de tomada é o mínimo sendo que tem que ter ou uma tomada dupla ou duas tomadas próximas na bancada da pia vou aqui coloco duas tomadas na bancada da pia eu sei que meu fogão também tem uma tomada específica para ele é uma tomadinha para ele no fim das contas os fogões são elétricos hoje em dia mesmo que o nosso elétricos são daquele tipo a gás que tem a exigência de uma tomada para você ligar o acendedor elétrico aqui eu tenho máquina de lavar vou colocar uma outra aqui o teu geladeira vou colocar a outra já cumprir as minhas quatro na verdade coloquei até cinco aqui já e vou colocar mais uma porque no fim das contas eu sei que as pessoas vão querer fazer o uso de um celular por exemplo aqui cumprir o que a norma obriga a norma disse pelo menos quatro coloquei 6 e aqui eu tenho varanda um ponto de tomada na varanda um ponto mínimo se quiser colocar 10 coloque o ponto de tomada pode ser instalado no acesso à varanda se não comportará construtivamente se a área for menor do que 2 metros quadrados ou se a profundidade foi inferior a 0,8 metros vamos ver aqui nossa varanda nossa varanda aqui ó nitidamente tem algo em torno de quatro metros é 4 - 0,15 - 0,15 e aqui a largura da varanda aqui tem 1,2 e eu tenho tirar 0,15 mas eram pela 15 já que o ponto aqui ó chega aqui fora então dá 0,9 o metros x 3,7 metros a área certamente dá mais do que 2 metros quadrados então eu não entro nesse viterio de você botar o ponto da tomada não acesso porque a área menor do que os médicos que no caso não é ou se a profundidade foi menor que 0,1 8 não é a gente viu com a profundidade é de 0,9 metros então no final das contas eu não posso colocar o ponto de tomada no acesso à varanda e nem tenho também nenhum tipo de dificuldade construtiva para colocar a tomada lá então o ponto de tomada tem que estar na varanda ele não pode estar no acesso porque eu não estou dentro desses critérios o que seria colocar no acesso à varanda por exemplo aqui ó se não tem que ir para varanda bota aqui caso você tivesse impedimento por causa da área pequena ou por causa da profundidade porque o alguma dificuldade construtiva quando a pessoa tivesse de entrada varanda a pessoa acessaria por aqui ter acesso a tomada como não tenho eu vou colocar aqui não vou colocar aqui nessa região porque eu já posso colocar nessa região a tomada da própria sala beleza já cumprir mais um mais uma etapa varanda já foi feita salas e dormitórios um ponto de tomada a cada 5 m ou fração de perímetro volta ter que fazer a conta do perímetro fazer demarcação da área e calcular o perímetro e fazer divisão por 5 m para saber a quantidade de tomate de vou colocar na sala considerado tomadas julgadas é isso que diz a norma mas a que eu considerei um homem mais mais fácil é tomada dupla bota o que está dizendo é considere na sala colocar tomadas duplas triplas porque não foram as contas as tomadas bem próximas uma das outras porque as pessoas podem fazer o equipamento diferentes é critério seu considerar não é uma obrigação é a vale se você quiser fazer isso eu não vou fazer que eu quero sempre ficar aqui o meu projeto quero botar tomadas simples a economizar dinheiro um ponto que tomar aquela cinco metros e a norma diz também que essas tomadas deve ser o mais é que distantes possíveis possível o mais é que distante mas não é assim que vai ser porque você tem diferentemente de outras plantas aquele tem acesso ao layout a gente sabe as posições dos móveis a priori então a gente vai fazer esse julgamento calcular o perímetro o que é calcular o perímetro é você determinar a área e aí e determinar a área no sentido de demarcar é melhor dizendo e o perímetro é obviamente a soma das uma das linhas que formam a área isso aqui é o parente tem calcular essa distância isso é que eu determinei a área e calcula essa distância se você fizer as contas porque obviamente eu já fiz vai ser algo em torno de 14,3 e me deve pegar essa distância aqui ó ela como o cálculo essa distância se tem que ir na planta na planta você consegue ter acesso a todas as distâncias aí eu já fiz o cálculo com todas as distâncias para determinar inclusive por exemplo essa distância aqui o 14,3 metros deve ter uma tomada ou melhor quantidade tomada deve ser a cada 5 metros essa divisão da algo em torno de 2,86 o que devemos ter portanto três tomadas três pontos de tomada volto a repetir que é ponto não é tomada três pontos de tomada e esses pontos de tomada deveriam ser o mais é que distante possível nós não vou colocar só três tem uma casa relativamente grande uma sala relativamente grande um perfil de cliente que parece ter algum dinheiro para comprar essa carece apartamento melhor dizendo uma tomada lado do sofá uma outra tomada do outro lado do sofá pessoas usando o celular é diferente aqui no ponto onde fica a tv vou colocar mais duas porque certamente além da tv vai ter algum outro dispositivo eletrônico como tv a cabo que tudo mais que você vai precisar colocar outro para mim vai crônico e vou colocar mais uma tomada aqui afinal de contas é usada para uso específico como por exemplo um repelente eletrônico o limpar a casa por exemplo esqueci o nome do dispositivo que a gente usa para fazer a faxina de forma eletrônica me esquecer que vai sugando a poeira esqueci o nome completamente agora então como eu tinha que ter pelo menos três tem aqui ó cinco tá ótimo beleza para o meu projeto está bom e a pessoa acho que cinco pouco então bote mais não tem problema nenhum dormitório o mesmo que ter da sala um ponto a cada 5 metros ou fração do perímetro mais uma vez você delimita a área se você delimita a área bom e depois que você delimita a área que é isso aqui sempre a área interna você tem que fazer o cálculo dessas distâncias que limitou a área para encontrar o perímetro já fiz essas contas para esse quarto e da torno de 14,1 metros o metros aí você divide por 5 metros e vai encontrar algo como 2,82 2,82 se você fez essa conta 1282 da próxima à da mente três pontos de tomada óleo se você não tivesse acesso ao layout você até que teria que fazer um exercício de imaginação grande para colocar essas tomadas o mais aquele instante possível uma relação a outra e ao mesmo tempo supor que as pessoas colocarem os seus suas camas seus armários nos locais próximos aos dos imaginou mas nesse caso eu tenho layout então vou colocar uma tomada do lado da cama outro lado outra tomado lado da cama vou colocar uma tomada aqui outra que atendendo ao computador com a cadeira aqui o cidadão onde vai estudar e vou colocar uma outra tomada aqui nessa região bom então atende o pelo menos quatro pelo menos três desculpe e é o mesmo tempo fiz de forma aproximadamente é que distante atendendo ao layout da minha casa a professora ficaria mais aquele instante se tivesse mais um aqui olha amigo se você quiser colocar uma tomada atrás da porta pode colocar mais eu tenho acesso ao layout no ar motivo pelo qual eu devo fazer isso pode fazê-lo se assim você achar que deve e vamos lá ou outro quarto que eu tenho outro quarto aqui ó eu também fiz a conta desse perímetro aqui e deu aproximadamente também 14,1 aproximadamente 2,82 a divisão e no final das contas deu aproximadamente três tomadas então mesma coisa o que é que eu vou fazer uma tomada do lado da cama outra tomada do lado do outro lado da cama e vou colocar uma outra tomada aqui tô satisfy his três posso colocar mais uma aqui distante quatro já que essa região aqui é uma região bem grande beleza fiz o meu o meu o dispositivo aqui meu esposo de não coloquei minhas tomadas numa boa eu quero lembrar você que eu acabei falando aqui ó que esses quartos eles podem ter ar condicionado provavelmente terão ou no mínimo deve prever o ponto do ar condicionado então nós vamos considerar que teremos também tomadas de ar condicionado vou marcar diferente a tomada de ar condicionado aqui por exemplo e uma outra aqui porque eu quero marcar diferente que ela estarão alturas diferentes e você vai entender isso daqui a pouco bom vamos lá que é que falta de demais cômodos o que que eu tenho que ter mais cômodos eu não tenho quase nada mais eu só tenho na verdade faltando um corredor que a norma não tem nada específico relação ao camille passagem a o corredor tratando a respeito de quantidade de tomadas então eu vou tratar o meu corredor como demais cômodos o que é que diz aqui ó um ponto de tomada se a área for menor do que 2,25 pode ser externa ao cômodo até 0,8 de sua porta de acesso e se o cômodo tiver área entre 12,25 maior que deus vai 25 metros quadrado aqui a foto metro quadrado e menor do que seja metros quadrados então é um ponto de tomada também e tem que ser dentro aqui é se for se for tão pequeno que pode ser até fora do próprio cômodo aqui tem que ser dentro e se tiver mais do que seis metros quadrados uma um ponto de tomada a cada 5 metros do perímetro olha só aqui eu tenho o meu corredor o corredor teria é essa dimensão aqui ó essa área e a gente teria de calcular a área para saber onde a gente estaria eu quero lembrar que isso aqui eu tenho mais ou menos ó 3 até que tem 4 metros tirando o 0,15 daqui 0,15 daqui eu passo até 3,7 e aqui eu tenho algo como um metro 3,7 x 1 metro da 3,7 metros quadrados deixa eu ver ao voltar aqui a 3,7 metros quadrados demais cômodos eu estou nessa faixa então eu tenho que ter apenas um ponto de tomada e tem que ser dentro se área fosse menor poderia ser no acesso poderia ser nós temos seria obrigatório não se poderia colocar dentro eu poderia colocar no acesso sendo 3,7 metros quadrados nesse intervalo obrigatoriamente tem que ser dentro próprio cômodo e tem que ser apenas uma pelo menos um e aqui ó se tivesse acima de 6m aí sim se teria fazer a conta é quantidade mini a tomar seria a cada 5 metros do perímetro eu tenho que ter apenas um ponto de tomada onde você colocaria me diga aí onde você colocaria aqui eu vou colocar aqui no finalzinho do corredor aí fale quanto é muito comum que as pessoas use por exemplo uma mesinha aqui com alguma possibilidade dispositivo eletrônico então mas um ponto de tomada aqui e nos demais cômodos que nosso caso demais comandante tratou somente corredor aquele ponta que é um ponto de tomada a cada 5 m de perímetro e eu acabei falhando ou fração da mesma forma como temos nos demais cômodos anteriores o ou fração continua sendo válido aqui beleza já fiz tudo que tinha que fazer relação à quantidade de pontos de tomada e agora eu vou tratar das potências das tomadas e olha só o que nós a norma 5410 diz banheiros cozinhas copas cozinhas área de serviço lavanderia de locais análogos no mínimo 600va por ponto até três pontos e acima dos três pontos você considerar sem volt-ampere para os demais pontos se a quantidade ponto for menor ou igual a 6 então pode utilizar apenas dois pontos com 600 va e sim vá para os demais não sabe o que é ver aqui a unidade de potência também coloca o vídeo sobre aula sobre potência aparente na descrição do nosso do nosso a nossa presente ao aqui o que é que isto quer dizer valores minions de potência mas nós sabemos bem que desde quando a norma foi feita até hoje em dia e na mais que pensam no futuro as potência dos equipamentos são bem maiores então sem ver a é muito pouco se você tem 127 volts por exemplo a usar o carregador de celular a corrente que ele de na já em torno de uma pedra da mais do que sim viajada 127v então hoje em dia fazer um projeto com você enviar é sem sentido vale muito mais a pena você fazer um projeto com potências maiores eu vou considerar para o meu caso por exemplo que a potência das tomadas de uso geral as o tube tomada de uso geral elas vão ter sempre 500va por quê porque a princípio é equipamentos com 500 ver a podem ser ligados e se ainda não existe existiam certamente os carregadores serão ainda mais potentes impressoras outro dispositivo mais outros dispositivos mais ainda mais potentes a minha casa estou concertando uma casa de gente que tem dinheiro se você tiver tratando de uma casa popular é bem provável que as tomadas de uso geral ser utilizados para carregador de celular apenas que em torno de sem ver a outros equipamentos também bem fracos mas eu espero considerar a minha casa que tem meu apartamento melhor dizendo que tenham uso bem particular de uma família de classe média aí viu um porém essa tomada aqui ó eu vou costurar ela de tudo é específica porque motivo por causa do microondas então essa tomada aqui ó eu vou considerar como 2000va é essa aqui na geladeira também os específico eu não posso ter costurado nem 500 ver a essa aqui da geladeira eu vou considerar mil ver a a geladeira não tem um consome tanta potência assim não professor olha ela pode não consumir tanto assim hoje mas no final das contas essa família pode melhorar de vida comprar geladeira muito mais potente então não foram as contas eu vou considerar esse valor de potência para essa geladeira e hoje mais pontos eu vou costurar como sendo equipamentos para a eu tenho aqui também a máquina de lavar que eu posso considerar também uma potência é um pouco mais alto para manter o padrão de cálculo dois circuitos eu vou postar aqui também ó mil ver a pode ser que seja exagerado para o meu caso mas estou me protegendo nação futuro você deve fazer as contas e avaliar que critérios a sua empresa usa tipicamente para esse tipo de equipamento ou vai na tabela de valores típicos de consumo para você pegar um valor médio as demais todas tomadas eu disse não será o que 500va e note que por exemplo da tomada do fogão e eu estou exagerando 500b a porque esse fogão aqui for a gás quando você ligar ele na tomada você não vai ter o consumo de 500 ver a porque ele sai utilizado para o acendedor ao mesmo tempo se ele for do tipo elétrico então você terá de colocar um valor mais irei considerar a tomada de uso específico específico para o uso de um fogão elétrico e aqui 500va aqui ó a mesma coisa 500va note que você tenha por exemplo a possibilidade de uso no caso da do banheiro aqui só volta aqui para ver se eu tô fazendo certo o ato não era para ir para o banheiro não porque tá assim tá certo o banheiro tá aqui junto é eu devo considerar no mínimo 600va por ponto até 3 e esse enviar para os demais pontos então joia como meu banheiro só tem apenas um ponto o número tem dois pontos um é de 600 va e o outro é tomada de uso específico que é o que o chuveiro o chuveiro a gente pode fazer a consideração pode ser chuveiro que hoje em dia as potências no até 6. 500 watts como fator de potência de um chuveiro é unitário se ele não é do tipo eletrônica no chuveiro elétrico normal então vou costurar aqui ó 6500ve a o mesmo vou fazer lá são outro banheiro a 600v a e aqui ó 6. 500 vá se o chuveiro elétrico fator de potência unitária se não entende de fator de potência eu coloco inclusive a discussão sobre fator de potência de um artigo que eu tenho no meu blog eu vou colocar na descrição do vídeo pra você entender melhor vamos então agora a mais projeto e cadê cadê cadê chegamos aqui ó banheiro já fizemos cozinha copa cozinha área de serviço lavanderia tudo isso é parecido então já fizemos de acordo com esse critério note que eu não te avisei sem ver a kdkdkdkd sem enviar em lugar nenhum os demais cômodos pelo menos te enviar por ponto de tomada pelo menos 100 ver a a eu não vou fazer com você enviar o nada desse mundo a nossa tomada de uso geral no meu projeto no meio aí eu estou fazendo o projeto vai ser de 500va a 500v a500wa 500 ver a o mesmo vale para todas as outras é certo as tomadas de uso especial então aqui vai ter 500va aqui também vai ter 500va aqui vai ter 500va aqui eu vou considerar de uso geral 500g a porque o equipamento vai ser ligado na verdade não é só o computador esses equipamentos são de diversos tipos então se acha que o computador consumir mais coloque mais no seu projeto mas a que eu tenho ar condicionado ar condicionado pode consumir até algodão de 1.

500 wars os fabricantes dizem com falta de potência envolvido pode ir para o motor em 2000 então as tomadas de ar condicionado eu vou costurar também 2000v a ter o ar condicionado lá em cima e ar condicionado aqui ó 2 mil ver as outras todas 500 ver a porque são tomadas de em geral a a tomada de uso geral pronto acho que fiz opa 500va e aqui também faltou a500wa essa aqui de duas mil em relação ao ar condicionado vou voltar aqui rapidinho oi atende os demais como eu paróquia demais cômodos pelo menos 100 enviar por conta de tomate joia agora um destaque a conexão do aquecedor elétrico deve ser direta sem tomada de corrente e note que apesar da gente fazer o cálculo das quantidades de tomadas e o chuveiro entrar na jogada ele não é do tipo tomada do tipo tomada ele é um ponto de tomada mas você não usa a tomada que você está acostumado a ver é só você olhar agora as tomadas da sua casa aquela de três pontos ficam mostrei antes você não usa esse tipo a ligação tem que ser direta com conector que faz conexão direta entre a fiação da instalação da casa que a gente vai aprender a calcular no futuro dimensionada futuro futuro breve próximas aulas e também a fiação do próprio chuveiro não pode ter tomada como você conhece de três pinos que você faz o uso na verdade não é só para chuveiro elétrico é para aquecimento de forma geral então se você tem o aquecimento elétrico na sua casa então você também não vai poder fazer a ligação com tomado terá que ser a ligação direta note eu fiz a marcação aqui dos pontos de tomada com uma bolinha que eu quis fazer a marca as ações de forma geral mas existe nome para isso inclusive porque a norma que está cancelada e é que todo mundo gosta mais está aqui posta ela também trata de altura olha só a norma 54 mbps 54 44 a disse que esse é o símbolo que você usa quando você tem a tomada a 30 cm do piso acabado após você colocar todo azulejo ou todo o acabamento que o piso tem que ter aqui em cima você coloca a potência 600va é só um valor que eu coloquei aqui de referência mas poderia ser qualquer outro no caso ali se a tomada de 12 mil você colocaria 2000va no lugar dela quando eu tiver de fazer o projeto mas com mais detalhes a gente vai fazer essa marcação de potências usando a norma e aqui a gente faz zona norma de simbologia o que dizer e aqui você vai fazer identificação na tomada tô no final das contas ela vai ter a ligação com um circuito específico é claro que tomada você está tratando através de simbologia específica para isso no futuro veremos isso a 1,3 m ou 130 cm do piso acabado esse tipo de tomada por exemplo que tomada fica a 1,3 metros a tomada do ar condicionado a tomada do ar condicionado que por exemplo o nosso teve 2000va você colocaria aqui e o circuito está de aqui identificado tomada a 2 metros que tomada ficar dois metros a do chuveiro elétrico e note esse é de identificação de tomada você não usa na verdade a tomada do chuveiro você não usa a tomada com pinus você vai fazer a conexão direta e se a tomada tiver no piso não é muito comum residência pelo menos não ir na residência popular talvez seja residência de pessoas ricas mas isso é muito comum na verdade em um ambiente no qual você tem eh iluminação especial ou local que você tem a pena a casa é um escritório no qual as pessoas ligue seus equipamentos no próprio chão para economizar espaço nas paredes de tomadas essas coisas assim e a norma vigente ou melhorm gente não há norma sugerida já que a 54 44 foi cancelada é a esse 60 617 ia ser 60 417 é na 617 quente ponta a simbologia de tomadas e tem lá tomada monofásica essa simbologia tomada monofásica no piso essa simbologia aí vem porém e altura você tem no desenho que você fará como disse na aula anterior a possibilidade de colocar descrição observações no próprio da exemplo então nas observações de desenho quando você identificar cada uma das tomadas é lá que você vai dizer relação vai dizer a altura que ela estará em relação ao piso acabado então lá você vai dizer 30 centímetros 1,3 metros dois metros e assim segue pronto acho que vimos todos que tudo que temos que ver para onde hoje então vamos para um resumão e o resuminho não sei qual seria a palavra certa o nosso resumo eu te dar uma olhada aqui para você enxergar melhor e a nbr 5410 determina quantidades mínimas de tomadas por cômodo na verdade olha e o mesmo fabi hotel de pontos de tomadas por cômodo com base nas dimensões físicas desse perímetro ou área se deve ficar atento e consultar a norma ou voltar no vídeo para verificar quando se trata de perímetro quando se trata de área a nbr 5410 determine as potências mínimas das tomadas em fazendo a palavra mínima porque não são as contas os equipamentos vão a cada dia que passa consumido mais potências ainda que sejam mais eficientes eles fazem mais coisas e no fim das contas você tem que pegar nova para seguir o mínimo mas o conforto das residências não exige que você coloca mais potências nas tomadas as tomadas de 10 amperes e 20 amperes são valores máximos que essas essas tomadas conseguem fornecer que o fabricante lá coloca vai causar nenhum tipo de dano a própria tomada sem ela derreter por exemplo por sobre aquecimento mas não quer dizer que ao tomada que está escrito 10 amperes ou que está escrito 20 amperes dado pelo fabricante na marcação grafado na própria tomada lá no plástico da própria tomada ela consiga fornecer lesão amperes porque você pode colocar um circuito para muito menos por exemplo não fizemos a escolha de 500 ver a então quando você dividir por 220 para ficar melhor ainda por 220 volts vai ter uma corrente 2,1 uma coisa não perez essa tomada pode fornecer até 10 do ponto de vista de não estragar seus sua própria construção física mas o circuito vai ser feito para 2,1 uma coisa amperes então você não vai poder ligar o equipamento de 9 amperes nessa tomada porque o circuito estaria sobre aquecendo-as pelos prefeitos de aula estariam grandes e o circuito pode virar derreter então se você fez 111 circuito eu já o que aconteçam de coco hoje a corrente é até 10 amperes você usa esse tipo de tomada se o seu circuito já vai treinar 11 amperes ou se usa tomada de 20 porque no final das contas 10 amperes estaria comprometendo a vida útil da tomada enquanto acima de 10 e até 20 amperes essa tomada suporta numa boa e se tiver de drenar 21 perez aí você vai ter de ir para outro tipo de tomada que não são essas utilizadas residencialmente aí você vai ter usar outro tipo de padrão de tomada e é isso que eu tinha para aula de hoje aguardo você no meu blog vendo lá os artigos cadê que ele não aparece quando a gente precisa aqui ó agora vai aparecer aguardo você no meu blog eu de mário ponto com.
