PROJETO ELÉTRICO PREDIAL - AULA COMPLETA

fala pessoal você que é inscrito aqui do canal Tava acompanhando a Live anterior que a gente estava fazendo um projeto elétrico predial a Live caiu não consegui retomar Então decidi gravar esse vídeo e vou deixar que disponível essa aula completa para você que tá chegando aqui hoje no Canal eu tô colocando várias aulas e vários conteúdos sobre projetos elétricos prediais tá interessado tem medo de fazer um projeto elétrico então é simples se inscreva aqui no canal ativa o Sininho para você receber toda a notificação de vídeo que chegar nesse vídeo aqui hoje vai ser um

pouquinho longo mas é uma aula completa para você que tem medo aí de fazer projeto elétrico você vai ver como é simples utilizando todas as ferramentas necessárias e básicas para um projeto como por exemplo uma planilha na qual eu vou disponibilizar vai estar aqui embaixo na descrição do vídeo acessa lá entra no nosso grupo no WhatsApp e eu vou mandar para ele para você na qual você colocando os dados ela vai te auxiliar fazendo alguns cálculos automáticos para poder montar o seu um projeto elétrico nesse vídeo aqui você vai ver em um único vídeo vou

fazer um projeto completinho de forma rápida para você ver como realmente é simples você pode estar aí perdendo a oportunidade de aumentar o seu conhecimento e aumentar a sua área de trabalho ganhar muito mais fazendo projeto elétricos por medo de algo que realmente é simples Tá ok vamos começar aqui então primeiro de tudo a gente tem alguns pontos para fazer como por exemplo a gente tem aqui a nossa planta da casa ou seja o projeto construtivo da casa e antes de qualquer coisa a gente precisa começar a coletar algumas informações nessa planta e jogar lá

na planilha que é onde a gente vai utilizar nos nossos cálculos elétricos Quais são os principais dados que a gente precisa coletar aqui na planta precisamos pegar por exemplo aqui tem um dormitório essa seleção aqui em azul eu selecionei a área do meu dormitório Ok no Autocad eu consigo fazer isso aqui de forma automática utilizando algumas ferramentas ensino tudo isso lá no curso tá ok o que que eu posso fazer aqui o que que na verdade o que que eu vou fazer né com essa área quando você tá construindo a sua casa por exemplo você

precisa colocar o piso na sua casa você vai calcular o que a quantidade de metros quadrados que aquele ambiente tem e para que que isso me ajuda na instalação elétrica porque a iluminação será potência que eu tenho que colocar das lâmpadas no meio ambiente para iluminar o suficiente precisa ser conforme a área em metro quadrado Então essa é a primeira informação que eu preciso coletar segundo informação não precisa coletar é o que é o chamado perímetro tá ok o que que seria o períneo que nem por exemplo aqui ó eu tenho uma parede de metros

e meio depois eu tenho aqui uma parede de 3 metros consequentemente eu sei que essa parede aqui de baixo também é dois e meio essa outra parede aqui se eu não considerar a porta seriam 3 metros Ok Ou seja você de novo voltando lá no piso acabou o piso que você vai colocar o rodapé como é que você mede o rodapé somando todas as paredes Isso vai ser o meu perímetro Qual é a função do meu perímetro do meu projeto calcular a quantidade de tomadas a NBR 5410 ela dá alguns exemplos de quantidades mínimas não

quer dizer o total para alguns ambientes como por exemplo em cozinhas ela recomenda que tenha no mínimo uma tomada a cada 3,5 metros ou fração desse perímetro ou seja se eu tenho 7 metros de parede na minha cozinha dividindo por três e meio eu precisar colocar duas tomadas isso é um exemplo que a norma pede de forma aconselhando quantidade mínima mas nada me impede de colocar mais tomadas do que ela está ali prevendo Ok então coletando as informações que que eu vou fazer a gente vai vir aqui ó Nessa planilha como eu falei eu vou

disponibilizar para vocês ok e aqui ó eu já coletei esses dados para a gente ganhar tempo e eu coloquei aqui por exemplo dormitório 1 eu tenho uma área de 7,5 metros quadrados e um perímetro de 11 metros dormitório 2 e assim por diante todos Como diz aqui com a minha área e perímetro devidamente calculado o que que eu vou fazer com isso agora seguindo o que a NBR 5410 diz é bem rápido agora num dormitório por exemplo vamos começar pela quantidade de tomadas quantas tomadas eu preciso Tem cada dormitório segundo que me diz eu preciso

colocar em dormitórios a cada cinco metros de perímetro uma tomada ou a cada fração ou seja se eu pegar aqui ó e dividir esses meu 11 metros e o divide por 5 eu vou ter duas tomadas não tem como eu colocar duas tomadas então eu posso inteirar para três tomadas a norma Diz que esse seria essa seria na quantidade suficiente de tomadas para esse cômodo para eles dormitório só que se eu for lá na minha planta agora e eu observar eu achar que está insuficiente Ou seja eu vou querer uma tomada nessa parede uma nessa

e eu quero duas tomadas nelas talvez mais uma nessa Eu quero um total de quatro tomadas por dormitório eu posso posso Ok eu posso colocar 5 6 quantas eu realmente achar necessário Principalmente quando você trabalha com serviço né feito por arquitetos no qual tem móveis planejados tudo embutido certinho talvez tenha uma tomada embaixo uma mais em cima tudo que conforme planejado pela arquiteto então você pode seguir a norma não estipula a quantidade máxima em apenas a quantidade mínima Ok então voltando lá para nossa planilha vamos deixar aqui os três mesmo que a norma previu Tá

ok vamos dizer que é o suficiente e é bem legal dizer isso que quando você trabalha com casas padrões que nem por exemplo construtoras trabalham com apartamentos o cliente não tá determinando o quanto tomar as ele vai querer normalmente as consultoras colocam realmente o mínimo que a norma pede prevendo ali uma posição mais ou menos de como é que ficaria os móveis colocados ok o dormitório 2 ele é exatamente idêntico no dormitório 1 Vou colocar aqui também as minhas três tomadas já o meu banheiro quantas tomadas a norma pede no banheiro sem considerar a tomada

que vai para o chuveiro que na verdade não é uma tomada né é um ponto de utilização a não é bem específica para isso quando fala de aquecedores você não utiliza plugs de conexão você utiliza outros sistemas como por exemplo um bornesto mas no banheiro ela pede no item da Norma Inclusive a criança planilha vai ter aqui as suas listas de referência caso você tiver dúvida ela pede que tenha no mínimo uma tomada exatamente próximo ali a sua pia que normalmente Você vai ligar ali um barbeador um secador de cabelo uma chapinha alguma coisa então

é legal sim manter essa tomada próximo ali a pia do banheiro Então vamos colocar aqui uma Tug no nosso banheiro Ok no corredor a tomada pede que tem na tomada a 10,5 m de perímetro sim a norma diz que nos corredores a partir de seis metros quadrados tenha uma tomada ou talvez próxima que poderia estar em alguma porta de acesso Mas vamos colocar aqui e considerar aqui no meu corredor vou querer uma tomada para ligar ali umas perda de pó uma um aparelho que faz limpeza Qualquer coisa que precisar ali naquele caso Ok na cozinha

muda já a nosso fator e perímetro enquanto nos dormitórios ou salas né a norma fala de cada cinco metas de perímetro precisa ter uma tomada na cozinha ela já recomenda que a cada 3,5 m de perímetro ou fração nesse perímetro tem uma tomada então se eu pegar aqui simplesmente dividir esses meus 10,4 e Eu dividi por 3,5 m de perímetro eu vou encontrar com o valor de 2.97 inteirando três tomadas Eu olhando a planta eu achei pouco então por exemplo se eu pegar aqui a minha cozinha Lembrando que a norma já pede né inclusive esses

dados aqui após você coletar os dados a planta quando você vai fazer o projeto você já pode começar a limpar alguns dados que na verdade eles depois só vão acabar atrapalhando o nosso projeto alguns arquitetos colocam aqui inclusive Quando você vai pegar uma planta eles colocam aqui né uma cama um exemplo de como ficaria o guarda-roupa a posição deles para sua planta elétrica isso não interessa você pode apagar tudo deixar realmente sua parte estrutural Ok Claro que não tocar a gente tem opção de apagar algumas camadas o qual ajuda bastante acelerando esse processo e você

pode só optar na camada ao invés de apagar e quando você precisar posicionar certinho vai estar ali as camadas corretamente no curso eu ensino isso como é que você faz isso de forma profissional Tá bom mas vamos lá continuando aqui na minha cozinha Digamos que observando né como a norma pede que tenha pelo menos uma tomada próxima que é o balcão né ou a pia o que que eu vou fazer aqui eu vou considerar uma tomada aqui ok uma tomada aqui uma tomada aqui e mais uma tomada aqui já ficaram quatro mas aqui do lado

eu vou colocar um fogão né então eu vou precisar mais uma tomada já ficaram cinco tomadas Ok então eu vou considerar nessa minha cozinha 5 tomadas sem planejar muita coisa aqui Vamos botar então para nossa planilha e lá onde a gente tinha colocado aqui ó essas três a partir de agora eu coloquei cinco e eu defini que são cinco tomadas Ok você pode optar pela quantidade de tomadas Ah mas não vai ter limitação no meu circuito vai quando você começar a calcular o seu cabo Pode ser que o seu cabo começa a ficar super dimensionado

ou seja uma bitola muito grande para um circuito de tomadas E aí você começa a dividir os circuitos a gente vai chegar lá tá ok a sala de jantar mesma coisa que os dormitórios eu vou utilizar um perímetro de cinco eu vou colocar aqui 3 e a minha sala de estar sala de estar normalmente eu vou ligar uma TV um home theater Talvez eu coloque ali um ventilador ou um aquecedor ou alguma coisa assim Pode ser que o comércio de aparelhos demais da minha sala de estar aquela sala de TV onde você vai ter ali

uma mais pessoas participando diferente da sala de jantar e mesmo sendo praticamente aqui a mesma quantidade de perímetro eu quero colocar mais tomadas não vou optar também por cinco tomadas nessa minha sala Ok perfeito a partir daí o que que eu preciso fazer agora com esses meus com essas minhas tomadas definir a potência por cômodo Ok então por exemplo aqui ó eu tenho no meu dormitório a gente definiu três tomadas Qual que é a potência que eu tenho que disponibilizar para essas tomadas forma diz por exemplo que em dormitórios eu preciso colocar disponibilizar ali sem

evas por tomada então só tenho três seriam 300 Ok me atende um será isso é legal você entender que a norma tá prevendo o mínimo inclusive é um ponto da Norma aí que tá sendo atualizado tá sendo estudado conversado que na próxima atualização provavelmente vai ter alguma alteração em relação a isso vamos pegar por exemplo a realidade de hoje a gente tem aí jovens com computadores né que eles PC gamers no Padre passa o dia inteiro lá jogando em média computadores as fontes dele podem chegar a 500 800 watts e potência uma tomada de 100

vasos disponibilizada no meu circuito vai ser insuficiente lembrando a tomada ela tem um limite de corrente que é 10 amperes a gente colocar por exemplo uma tomada de 127 volts se imaginar que pode ser ligado no aparelho de até 10 amperes dizer que naquela tomada eu posso ter uma potência de até 1.270 watts de potência ou seja completamente diferente desses 100 Vas que a norma aconselha a deixar disponível então aqui eu posso Sem problema nenhum nesse meu dormitório imaginar que eu posso ter uma potência maior instalado durante o uso de repente a pessoa pensa em

colocar um aquecedor naquele quarto quando em épocas muito frias tem um computador mais potente com duas telas com três telas então você pode realmente ter essa potência essa demanda maior de consumo naquele local Então nesse dormitório aqui eu vou considerar 1.200 de demanda tem algum problema nenhum poderia considerar até mais o importante é que quando for passar o cabo do meu circuito o meu cabo suporte essa corrente que vai ter por causa dessa potência ok o dormitório 2 eu vou disponibilizar a mesma potência 1.200 no meu banheiro meu banheiro o que que eu posso ter

ligado nele e aí é bom vocês ficarem atentos a um ponto positivo o seguinte imagina que eu estou numa região aonde todas as minhas tomadas são 220 volts se você for no mercado hoje e precisar comprar um secador de cabelo e esse secador de cabelo for para 220 volts você vai perceber que você vai encontrar no mercado o secador de cabelo de até 2 mil 2.200 votos de potência diferente de um secador de cabelo para 127 volts que a limitação dele será na faixa ali de 1.200 votos de potência porque ambos estarão limitados a corrente

de 10 amperes um secador de cabelo de 2.200 watts em 220 volts ele pode alcançar até 10 amperes de corrente já um secador de cabelo de 1.200 watts em 127 volts ele se limita a uma corrente de três amperes Ok então fiquem atentos a isso porque de repente você calculando aqui o seu circuito você colocou ali uma tomada de 10 amperes E você tá em um circuito 220 volts Pode ser que fique subdimensionado o seu cabo e o seu circuito para atender um aparelho que talvez seja um pouquinho mais potente fique atentos a isso ok

Vamos considerar aqui uma rede de 127 volts eu vou disponibilizar aqui também 1200 watts imaginando por exemplo aparelho como é que eu falei no secador de cabelo de 1.200 w ligado no banheiro Ok no meu corredor no meu corredor eu não vou ligar a um aparelho muito potente Talvez um aspirador de pó uma enceradeira um aparelho ali que me consuma Muito menos pela Norma sem enviar seria o suficiente mas eu quero considerar aqui 500 e isso fica a seu critério você projetista você está projetando e ficar a seu critério isso ok cozinha a cozinha nova

fala o seguinte que as três primeiras tomadas de circuito da cozinha devem ter 600 as demais 100 então só tenho 5 quer dizer que as três primeiras teriam 600 e as outras duas terão 100 somando um total de r$ 2.000 não quer dizer que cada tomada vai ter uma potência máxima para ser ligado quer dizer que a somatória desse meu circuito da cozinha teria r$ 2.000 Vaz total de aparelho ligado eu acho o suficiente porque de repente posso ligar por exemplo uma máquina de café que tem 800 de potência juntamente com um microondas tem mais

mil reais de potência basicamente quase já limitei ali todo o meu circuito posso colocar a mais posso sem problema algum eu quero disponibilizar na minha cozinha imaginando que eu vou ter alguns aparelhos ligados ao mesmo tempo ali por exemplo 2.800 viagem então eu coloquei aqui 2.800 da minha cozinha Ok na jantar eu tenho três tomadas o que que eu vou ter na sala de jantar normalmente quase nada né uma tomadinha ali para você ligar coisas mínimas então eu vou considerar aqui no máximo 400 Vaz E lembrando que o mínimo seria 300 eu quero disponibilizar 400

eu acho suficiente na minha sala de estar o mínimo seriam 100 vezes 5 seriam 500 mas eu quero disponibilizar um pouquinho mais eu vou imaginar aqui uns mil reais de potência no máximo ligado ok consegui calcular toda a potência a quantidade das minhas tugas ou seja aquelas tomadas de uso geral aquelas aqueles plugs que vão até 10 amperes passou de 10 aroma exige que ser um circuito independente Ok e a gente passa para aquelas tomadas de uso específico tem muito mais sobre as tomadas específica eu explico mais sobre isso não nesse vídeo aqui vai dar

tempo mas eu posso ter um circuito como por exemplo um circuito de um alarme que não vai ser de uso geral vai ser uma tomada específica só para o alarme mesmo metendo uma corrente baixíssima no circuito ok Mas vamos colocar aqui o tradicional né que a gente sempre coloca as tuias as tomadas de uso específico nesse circuitos quais por exemplo no meu banheiro né no banheiro eu precisar ter uma tomada específico vou que vai ser do meu chuveiro então eu vou ter uma tomada para o meu chuveiro qual que vai ser a potência dela vou

disponibilizar aqui 5.500 watts de potência cuidado por isso que é bom você consultar o seu cliente quando tiver fazendo a instalar projeto de instalação elétrica Porque alguns aí vão querer um chuveiro aí de uns 7.800 9 mil watts como a gente já encontra hoje no mercado né Apesar de eu achar bem alto mas a gente encontra e pode ser que seu cliente realmente solicite uma situação dessa então fica atento para você de repente não fazer um projeto com um cabo aí pensando em economizar esse seu cliente depois tentar ligar algo superior e não atendeu o

que você fez Ok na minha cozinha eu preciso ter uma torre posso ter posso não ter de repente a pessoa pensa em instalar forno elétrico por exemplo 220 volts posso precisar colocar uma tomada de uso específico em 220 volts Ou talvez não nesse caso depois a gente não perder tempo aqui muito do que a aula aqui não é tão pode ser tão longa a gente vai simplesmente aqui deixar da forma como tá Tá ok apenas uma tomada sendo utilizada no banheiro no chuveiro se eu tivesse uma garagem poderia colocar uma outra tomada 220 volts para

de repente ligar um equipamento mais potente montar uma mini oficina poderia mas a gente não vai entrar aqui nesse detalhes aqui nessa aula Ok coletar nesses dados e colocar aqui potência das tomadas e a potência das tomadas geral esse ponto aqui é muito importante que são a iluminação que que eu faço aqui com o valor da área que a gente tem calculado tá que a gente pegou lá e coletou os dados eu vou pegar essa tabelinha aqui por exemplo tá que inclusive eu vou disponibilizar para vocês muito usado por arquitetos Ok o que que isso

aqui me serve o seguinte cada ambiente por exemplo o meu forma eu tenho que ter um fluxo luminoso naquele local não pode ser muito claro para não ficar desagradável para um dormitório mas também não pode ser muito escuro então tem uma certa quantidade de iluminação ideal para aquele local isso que te ajuda a calcular a lâmpada correta para você colocar Quando você compra uma lâmpada você vai ver lá uma coisa chamada lumens ou seja o fluxo luminoso que ela vai participar naquele ambiente claro que quando você vai determinar a iluminação existe um outro cálculo luminotécnico

muito mais específico que vai calcular áreas ali talvez que percam um pouco de luz por causa do tamanho do ambiente por causa da altura do teto Por causa da cor da parede e assim por diante Mas no geral de forma simples esse cálculo que a gente vai fazer agora que quer que tá aqui na planilha vai te auxiliar e muito e você determinar Qual é a lâmpada Correta que você vai utilizar no seu circuito Ok então por exemplo no meu dormitório o que que eu preciso fazer eu preciso descobrir quantos looks eu preciso ter medo

o que segundo passo aqui nessa tabelinha aqui ela me diz aqui por exemplo vou pegar um ambiente como o quarto tá vendo luz Geral do quarto a quantidade de looks deve estar entre 100 a 200 ou seja se eu tenho 7,5 metros quadrados de área vou pegar aqui por exemplo no meio desse 100 e 200 150 looks ele me calculou aqui 1.125 lumens Ou seja eu preciso ir lá na onde eu for comprar minha lâmpada e procurar uma lâmpada no qual ela tem um fluxo luminoso bem próximo aqui de 1125 isso varia de lâmpada para

lâmpada não é porque uma lâmpada de 9 watts de potência ela dissipa mil homens que a outra de outro fabricante também é 9 watts vai participar a mesma coisa cada uma tem a sua eficiência completamente diferente inclusive também pode variar pelo fator de potência Ok então nesse outro dormitório mesma coisa eu vou 150 no banheiro qual que a quantidade de lucros no banheiro olhando aqui na minha tabelinha a gente pode ver aqui ó que se eu colocar aqui ó banheiro a luz geral mesma coisa entre 100 e 200 eu posso querer um banheiro um pouco

mais a luz apagada ou muito bem iluminado fica a seu critério se eu quiser por exemplo bem iluminado eu já sei que eu preciso colocar 200 looks tá e eu vou ter que encontrar aqui um lume de 424 e você vai lá e vai determinar qual é a potência da lâmpada que vai te entender naquele Circuito no qual você pode variar né não tem mais a lâmpada incandescente Mas você vai ter uma variação entre a lâmpada fluorescente a lâmpada de LED a lâmpada lógico entre outras lâmpadas que você consegue encontrar atualmente no mercado Ok já

aqui no meu corredor o que que ele me pede aqui ó no meu corredor que entraria aqui entre Hall escadas esses ambientes aqui seria entre 75 150 ou seja não precisa ser tão Clara assim eu posso colocar por exemplo entre 75 e 150 eu vou colocar por exemplo aqui 90 387 lumens me atenderia já uma lâmpada bem fraquinha aí OK depois eu tenho aqui a cozinha vamos olhar aqui na tabela que ela me diz cozinha a luz geral entre 100 a 200 só que ela determina aqui ó entre cozinha luz local né pia mesada cozinhando

tem que ser um pouco mais claro entre 200 a 500 Então vou pegar a minha cozinha eu quero ela bem clara e vou colocar aqui uma média de 400 looks já é um determinou que eu tenho que ter aqui 2.700 lumens Total aqui nessa cozinha Ok sala de jantar vou determinar a mesma coisa de 150 sala de estar eu vou colocar 100 não quero ela tão Clara assim pronto consegui a potência em números através daí você vai lá no fabricante Olha a quantidade de volumes e coloca na sua lâmpada só que o seguinte a norma

atualmente que está sendo revista esses pontos ela determina uma quantidade de potência mínima no meu circuito de iluminação aonde eu vou determinar qual é a potência que eu vou ter total instalada nesse circuito de iluminação ela diz o seguinte tá eu não vou perder tempo aqui para a gente ler muita coisa aqui mas é bem simples em ambientes como por exemplo dormitórios uns seis primeiros metros quadrados ela pede 100 reais de potências se tivesse mais quatro mais 40 ou seja nesse caso aqui Eu precisaria ter 160 viagem de potência para esse o dormitório aqui com

perímetro de 11 metros quadrados Ok 160 viagem de potência se a gente for considerar uma lâmpada de 1125 Plus provavelmente aqui mais ou menos assim uma lâmpada de 9 w Olha a diferença entre 9 watts utilizando na play LED entre 9 watts e 160 watts de potência Econômica determina ficou aí uma diferença bem grande Ok ou seja de certa forma aqui se eu colocar por exemplo aqui 160 perdão 140 né porque seriam 100 watts primeiro depois 40 pros próximos outros aqui o meu total da do meu circuito aqui em geral eu iria calcular aproximadamente aqui

em torno de 1000 de potência calculando as lâmpadas pela experiência aqui eu chegaria em torno aqui menos de 300 viagens de potência calculando utilizando a lâmpadas de led mesmo já com fator de potência aplicado ou seja tem uma eu tenho uma diferença muito grande entre o consumo real com uso de lâmpadas e leves e o consumo mínimo na série a potência mínima que a norma me me disponibiliza naquele local Ok e isso tá sendo revista na Norma mas por enquanto utilizem essa quantidade mínima Ou seja eu vou pegar aqui por exemplo eu vou colocar o

que mínimo que ela me prever é isso aqui ó sem estar aqui a mesma coisa sem Porque tem uma única aqui mesma coisa a minha cozinha ficaria na faixa de 140 aqui a minha sala de jantar na faixa de 140 começar o destaque também de 140 ou seja se eu somar todo o meu circuito de iluminação Eu vou ter de potência aplicado nesse circuito Ok vamos a ele e não a potência de lâmpada real de LED que a gente teria para ficar só entenderem bem o consumo real o consumo real estaria aqui o nosso potência

mínima que ela não exista aqui então vamos utilizar a norma como ela não foi revista ainda vamos seguir o certinho encarar uma fala para a gente não ter dor de cabeça OK agora que a gente colocou todos os dados calculando a potência por ambiente agora a gente pode começar a fazer divisão dos circuitos então por exemplo se eu tenho dois dormitórios ali como eles estão próximos eu posso pegar a tomada dele todos eles e fazer com um único circuito ou seja um disjuntor vai sair o cabeamento vai alimentar Todas aquelas tomadas de forma que proteja

esse circuito ou seja o meu cabo vai ter que suportar demanda que a gente tá prevendo que pode ser instalada nos dormitórios e medo disjuntora proteger esse cabo que vai suportar essa demanda o meu banheiro no meio entre os dois dormitórios olhando na planta então eu posso pegar essa tomada do meu banheiro e também colocar junto com as tomadas do meu dormitório tem o corredor ali tem uma única tomada eu posso colocar as tomadas no meu corredor junto também nesse circuito o importante é quando eu começar a calcular bitola do meu cabo se eu começar

a ver que ela vai ficar muito dimensionado ou seja começou a ficar um cabo de quatro seis milímetros que não é muito legal para tomada aí sim eu posso começar a tirar algumas tomadas do circuito ou dividir talvez em dois circuitos para isso a gente vai utilizar a planilha aqui a gente vai ver como é simples fazer isso ok voltando para planilha aqui ó o que que a gente vai fazer agora tá a gente estava aqui nessa tabela das potências agora a gente vai para a tabela de circuitos Então a gente vai começar aqui no

primeiro circuito quem que vai ser meu primeiro circuito tem uma questão aqui de costume vamos começar assim pelo circuito de iluminação então na primeira circuito lá na minha página disjuntor vai ser circuito de iluminação Qual a potência que a gente tinha visto ela mínima 900 Qual que é a tensão vou colocar em 127 outros Olha só como é rapidinho com a tabela ó é uma única fase poderia ser não duas não né poderia ser uma tensão em 220 volts né utilizando duas fases ou mesmo que fosse 220 volts né utilizando uma única fase mas vamos

colocar certinho aqui para os cálculos em geral tá gente uma ou duas ou uma ou duas fases não alteram os cálculos o que vai alterar é a tensão ou se no caso a gente passar para um trifásico Tá ok nesse geral aqui não fator de demanda que que é o fator demanda né ou seja qual que é a porcentagem que eu vou ter de uso desse meu circuito de iluminação Eu vou ficar com a casa 100% acesa todas as luzes ao mesmo tempo não é muito imprevisto isso eu posso colocar por exemplo 80% ou seja

0,8 a planilha automaticamente me calculou Qual é a corrente do meu circuito deu em 5,7 amperes ok aqui eu preciso colocar dois fatores que são importantíssimos que estão na NBR 5410 aqui nessa de referências eu coloco aqui ó Quais são as tabelas tá então por exemplo aqui eu tenho a tabela 40 que é o fator de correção de temperatura e tabela 42 que é o fator de correção de agrupamento Ok o que que eu tenho que colocar aqui fator de correção de temperatura importantíssimo por exemplo tô numa área que nem um norte do país Nordeste

Rio de Janeiro que 40 graus na sombra é uma coisa simples no fator de correção de temperatura é 087 depois você consultar na planilha certinho que que isso interfere isso diz que o meu cabo que suporta uma corrente X em temperatura ambiente de 30 graus quando esse cabo está sujeito uma temperatura ambiente por exemplo de 40 ele suporta muito menos então por isso tem que aplicar esse fator de correção já esse FCA aqui é o chamado fator de correção de agrupamento quando o circuitos eles estão por exemplo dentro de um mesmo eletroduto grupo juntos né

passando ali um circuito vai interferir no outro e faz com que o meu cabo também perca a capacidade de condução o campeonato magnético de um circuito também interfere no outro e isso tem que ser devidamente calculado se eu tiver por exemplo três circuitos passando dentro do mesmo eletroduto o meu fator de correção de agrupamento seria por exemplo 0.70 eu sei que eu colocando esse valor realmente eu vou ter uma redução bem grande ali da capacidade de condução do meu circuito Ok então eu vou utilizar aqui ó no meu fator de correção de agrupamento a gente

vai tentar montar circuito ali distribuindo no máximo dois circuitos por eletroduto e vai por mim você começar a colocar três quatro circuitos mesmo eletroduto a capacidade de condução do seu cabo cai demais Tá bom vou colocar por exemplo 080 que é capaz de condução para dois circuitos agrupados aqui ó me gerou um fator de correção comum tá que Deus 0.7 ou seja esse multiplicado por esse me deu um fator de correção comum que deu 0.7 que que eu vou fazer com isso agora vou colocar aqui a corrente no meu cabo Como assim a corrente do

meu cabo o meu cabo ele precisa ser colocado exatamente o que tá lá na tabela 33 da NBR 5410 e fica atento porque essa corrente do cabo muita gente vai lá na loja de elétrica e pega aquela tabelinha padrão de fabricante de cabo quantos amperes o cabo suporta não é assim o cabo em condições ideais ele suporta uma corrente específica Só que essa corrente ela pode variar conforme o método de instalação ou seja um cabo colocado sobre um forro de gesso ou um cabo aéreo um cabo que tá dentro do do telhado ou um cabo

que está dentro eletroduto dentro de uma alvenaria muda o método de instalação o mais comum é Método instalação B1 que é o eletroduto dentro da parede e aí na tabela nbs 5410 você vai olhar a quantidade de Condutores carregados E aí você determinar Qual é a real capacidade de condução no cabo eu usando como exemplo aqui nesse projeto o método de instalação B1 eu sei que como se trata de iluminação a norma fala que o cabo mínimo é o cabo de um e-mail método de instalação B1 pode variar isso mas a instalação B1 o cabo

de um e-mail suporta 17 amperes Então vou vir aqui vou colocar os 17 amperes que meu cabo suporta olha só o que que apareceu aqui ó e c ou seja corrente corrigida do meu cabo por causa desses fatores aqui ó de temperatura e agrupamento a corrente corrigida do meu cabo que antes em condições ideais suportava 17 A agora suporta 11,8 o cabo é um cabo de Um milímetro e meio Ok Ele ainda está superior a corrente do meu circuito que assim 5,7 então esse cabe me atende tranquilamente Posso manter já meu disjuntor como é que

eu vou calcular ele disjuntor é bem simples né ele tem que ser superior a essa minha corrente do circuito que é 5,7 e inferior a corrente do meu cabo então se eu colocar aqui por exemplo um disjuntor de 10 amperes perfeito ele está superior a 5,7 e inferior a corrente corrigida do meu cabo Ok se eu coloco aqui por exemplo um disjuntor de 6 você vai ter continua atendendo por quê Porque ele está superior a minha corrente do circuito e inferior a corrente do meu cabo se eu coloco por exemplo um disjuntor de 4 amperes

você vê que vai aparecer vermelhinho aqui porque ele já não atendeu ele já está inferior mesmo ele está inferior a corrente no meu circuito né Mesmo sendo aqui dentro Mas vamos pegar aqui deixar de 10 amperes tranquilo Ele atende ao meu projeto eu preciso no circuito de iluminação não é obrigatório esse L Aqui tá dizendo a distância do meu circuito para poder calcular a queda de tensão aqui eu coloquei para calcular uma cadeia tensão aceitável máxima de 4% poderia autorar alterar aqui mas eu vou manter os quatro que é aceito Ok Vamos considerar que o

meu circuito até um total de 15 metros 15 metros o meu cabo correto seria 0,6 MM do cabo como cabo de um e-mail é superior a 0,6 então meu cabo de e-mail tá correto mantém ele ok como eu fazer aqui agora o nosso segundo circuito eu vou colocar um circuito aqui que vai ser o circuito que vai ser os dormitórios o banheiro e o corredor Ok e o corredor monta tudo dentro do mesmo circuito Ok então pronto tem definido aqui esse circuito Qual que é a potência deles Vamos ver que ele é planilha eu vou

somar essa potência aqui do circuito deu total de 4.100 de potência numa circuitos e vou colocar aqui ó 4.100 de potência alimentados pela tensão de 127 volts é uma única fase no meu circuito Ok qual é o fator de demanda que eu vou calcular nesse meu circuito vamos imaginar eu tenho três tomadas em cada dormitório uma tomada no banheiro uma tomada no meu corredor Qual é a chance de usar todas ao mesmo tempo zero Ok qual que é a fator de demanda com a perigos você tem dúvida Inclusive tem vários tabelas na internet que algumas

concessionárias inclusive fornecem Porque isso pode variar de região para região que esse costume de utilizar tomadas e aparelhos e coisas e tal até uma semelhantes que você vai encontrar por aí mas a norma não cita nada de fator demanda uma tabela padrão para isso eles apenas que deve ser aplicado fator demanda ele ajuda a gente é economizar na hora dimensionar o cabo Ok se eu coloco por exemplo aqui um fator demanda de um ou seja 100% de uso a corrente no circuito daria 32 amperes bem alta se eu coloco por exemplo o que eu imaginaria

aqui Uma demanda de 60% a corrente do meu circuito iria para 19,4 amperes Olha só como caiu Ok vamos manteiga Então esse fator de demanda de 0.6 e vou colocar aqui ó o mesmo fator de temperatura de correção e o mesmo fator agrupamento em dois circuitos 0.7 Qual é o meu cabo que eu tenho que utilizar no mesmo método de instalação que a gente viu anteriormente eu sei que como se trata de tomadas o cabo mínimo tem que ser dois e meio 24 amperes eu tá lá na Norma Ok olha só o que aconteceu aqui

a corrente corrigida do meu cabo ou seja o cabo que suportaria 24 amperes agora ele suporta apenas 16,7 está inferior a corrente do meu circuito muita gente não se atenta isso Acha que pra não é cabo dois e meio ele suporta ali aquele circuito todo e aí não atendeu não adianta Ok dá umas duas Eu precisaria reduzir a capacidade do meu circuito Ou seja eu poderia ter inveja os 4.100 colocar por exemplo r$ 3000 Vaz Ok coloquei 300 aqui mas vamos colocar os 3.000 aqui dessa forma a corrente do meu circuito passaria 14 24 amperes

16,7 a corrente corrigida do meu cabo atenderia porque ficou inferior a corrente do meu circuito o que que vai acontecer nessa situação o que vai acontecer aqui se eu tinha calculado uma quantidade de aparelhos para serem ligados ao mesmo tempo e no meu projeto agora eu reduzi a potência quando eu tiver aqueles aparelhos que eu tinha planejado ligado ao mesmo tempo o meu disjuntor vai precisar desarmar porque vai estar superior a capacidade do meu cabo Ok então se eu não quero mexer nisso eu vou manter os 4.100 que eu tinha previsto que eu vou ter

de aparelhos ligado ao mesmo tempo e vou passar o meu carro para cima vou colocar agora o cabo de 4 MM porque ele suporta 32 amperes nessas condições que eu falei a corrente corrigida ficou em 22,3 superior a corrente do meu projeto Ok do meu do meu circuito o cabo agora passou por um cabo de 4 MM disjuntor vai ser circuito tem que ser superior a 19,4 final de contas ele não pode desligar quando estiver com os aparelhos ligados e inferior acaba eu sei que um disjuntor aqui de 20 amperes Atende meu circuito Olha só

muita gente acha que a na quarta o cabo 2,5 atende Olha a situação que a gente chegou e isso você pode enfrentar ali no seu projeto e precisa estar atento porque que isso ok Dr é obrigatório é naquele circuito do dormitório muita gente utiliza um Dr individual ser um Dr para cada circuito outros utilizam geral e o particularmente não gosta dessa ideia de ideia geral porque se desligar qualquer tomada na casa você desliga a casa inteira liga tudo e até você achar problema aonde que deu essa fuga de energia é uma dor de cabeça eu

gosto de separar um Dr por circuito quando há necessidade então Dr como é que Eu determino ele o Dr vai ser aquele de que vai ser a sensibilidade dele e aí eu vou definir qual vai ser a corrente que ele suporta tem que ser ou igual ou superior ao meu disjuntor nunca inferior então por exemplo um Dr aqui de 20 amperes com aquela corrente de 30 mil pedras entenderia tranquilamente Ok bom feito isso aqui então que a gente tem que fazer agora mesma coisa aqui a corrente a distância do meu circuito Vou colocar aqui 10

m de distância circuito me deu aqui um cabo de 1,3 meu cabo de quatro Então tá muito superior a considerando aquela intenção de 4% OK qual vai ser o meu próximo circuito eu vou colocar aqui ó cozinha Qual que é a potência que a gente tinha visto aqui da cozinha nós temos calculado aqui ó 2.800 olha que que vai acontecer 2.800 viagem na minha cozinha numa tensão de 127 volts uma única fase um fator de demanda Vou colocar aqui um fator de demanda ele é 0.75 para mim tá o ideal Lembrando que por tempo na

cozinha a gente tem por exemplo geladeira não fica tentando ligar ela fica trabalhando ali se ela tiver em boas condições um terço do dia né então é uma uma potência que tem mas que não vai estar sempre ligado o microondas são uns bem curtos né forno um pouquinho mais longo Então você também não vai ter 100% da sua cozinha é certo se for problema de uma cozinha industrial um restaurante né que aí tem a chance de ter tudo funciona no mesmo tempo você pode aplicar um fator demanda um pouco mais baixo Olha a corrente que

deu no meu circuito 16,5 vou aplicar o mesmo fator de temperatura o mesmo fator equipamento e vou colocar meu cabo de 2,5 que suporta 24 amperes olha só o que que aconteceu a corrente de corrigida do meu cabo de 2,5 suportou o circuito da minha cozinha ou seja ficou com uma potência muito menor dormitórios conforme a gente tinha planejado lembra do que eu falei imagina que você tem dois dormitórios em cada dormitório você colocar lá uma aquecedor e tem mais um computador baita potente lá você já superou a potência que você instala na cozinha fiquem

atentos porque gente muita mudando cada vez tem mais aparelhos né ao invés de economizarem muito aparelhos estão gastando muito mais energia para trazer mais conforto para casa e pode acabar super dimensionando alguns circuitos Tá ok beleza então quer dizer que minha cozinha vai ficar com cabo de dois e meio mas quando eu vou colocar aqui o meu disjuntor lembra que eu falei ele tem que ser superior a essa corrente do meu circuito e inferior a esse Então não vou poder colocar o cabo de 16 um disjuntor de 16 porque ele vai ficar inferior a minha

corrente do projeto e nem vai ficar inferior a isso seja Eu precisaria subir o meu disjuntor para 20 mas Obrigatoriamente precisaria também subir o meu cabo e aí eu entro de novo naquela decisão né ou seja ou eu reduzo aqui um pouquinho potência ou talvez um pouquinho fator demanda para poder manter esse cabo de dois e meio toda aquela economizadinha no circuito ou não eu vou disponibilizar a potência maior para o meu cliente porque de repente ele pode realmente querer colocar aparelhos mais potentes ligado ao mesmo tempo então eu tenho duas opções ou economizo E

aí se ele precisar ligar muito aparelho ou vai desligar o disjuntor ou realmente eu vou vir aqui e vou subir também para um cabo de 4 MM com o meu disjuntor aqui de 20 amperes e a mesma coisa o meu Dr aqui de 20 amperes ok certo essa é uma decisão que você tem que tomar ou economizar ou disponibilizar potência suficiente para atender o seu cliente Ok qual que é o outro circuito que eu vou fazer aqui ó a gente tem um circuito das duas salas somando aqui ó vai dar uma potência de 1.400vas Ok

e aqui vamos pegar no circuitos aqui ó vou pegar aqui ó salas Ok e vou colocar aqui 1.400 se a gente for olhar na planta lá ó vamos olhar aqui rapidinho aqui você vai ver que Seguindo aqui na nossa planta você vai ver que as salas estão aqui e o corredor tá logo aqui será que eu posso tirar aquela tomada do corredor e jogar no mesmo Circuito das salas afinal de contas Elas ficaram com pouca potência né então vamos fazer isso quem não sabe não consegue reduzir a bitola do cabo que a gente tem aqui

no quarto Então o que a gente pode fazer ó vim aqui na tabela das potências se eu somar aqui a potência só dos quartos e o banheiro sem considerar a potência da tomada do Corredor a gente chegou lá 3.600 vamos ver se ele vai fazer alguma diferença lá no nosso circuito 3.600 utilizando o mesmo fator demanda tudo certinho aqui e tal a gente talvez passando agora para o cabo de 2,5 ainda assim a minha tabela indica que ficou abaixo então talvez não seria interessante a gente fazer essa modificação vou manter aqui os 4100 agora aqui

na sala eu vou vir aqui ó 127 volts Vou colocar aqui uma fase um fator de demanda vou colocar também aqui pronto o fator de maneira 70% de uso porque a minha sala de jantar mesmo tendo as tomadas disponíveis não vou usar todas ao mesmo tempo junto com a sala de estar então a gente tem que pensar nessa raciocínio vou pegar aqui meu fator de correção de temperatura e fazendo agrupamento manter o mesmo vamos colocar que o cabo de 2,5 que é o mínimo para tomada que suportaria 24 amperes o meu circuito ficou com 7,7

amperes e correntes no meu cabo deu corrigida 16 ou seja quase o dobro atende tranquilamente fique aqui com o cabo de 2,5 preciso mudar aqui para um cabo de 4 MM qual vai ser a corrente do meu disjuntor tem que ser superior a essa e inferior a essa um disjuntor aquele 10 amperes me atende tranquilamente mesma coisa posso pôr um Dr de 10 poderia ser de 20 também se quiser manter o padrão e pronto tudo me atendendo tranquila Gente o que que faltou no meu circuito falta apenas eu vou colocar aqui ó atui esse a

tomada de uso específica que a gente tinha no chuveiro né então vou colocar por exemplo aqui ó no meu circuito colocar aqui chuveiro a gente vai colocar na potência de 5.500 a alimentação do chuveiro para a gente poder reduzir ali a bitola do cabo né Por causa da corrente a gente utiliza o chuveiro em 220 Volts tem duas fases aplicadas fator de demanda é um único chuveiro vai ser 100% não tem como usar meio chuveiro né Apesar de eu reduzir a temperatura mas pode ser uma hora por aqui usar a temperatura máxima então é 100%

OK nessas condições aqui ó eu tenho fator demanda um coloquei 100 aqui ó deu 25 amperes de corrente Ok faltando correção de temperatura mesma coisa fator de correção de agrupamento eu vou para economizar o cabo do meu chuveiro eu vou colocar esse cabo sozinho em um único eletroduto vai reduzir e muito o meu carro o meu cabo aqui eu tenho uma corrente de 25 a sei que meu cabo de 2,5 não suporta Nas condições de instalação do método B1 vou colocar um cabo de 4 MM de suporta 32 então eu fiquei com 25 amperes de

corrente de circuito e meu cabo corrigido agora 27,8 então ainda tá suportando nessas condições aqui na instalação Ok um cabo de 4 MM Qual que é o disjuntor que eu posso utilizar o próprio disjuntor de 25 ele vai estar na corrente aqui no meu disjuntor e inferior a corrente do meu carro Preste atenção numa coisa se você tem uma rede que não é 220 ela sempre trabalha um pouquinho superior 220 o seu chuveiro pode aumentar a potência tá isso é um cálculo que você tem que fazer calculando a potência através da Resistência você vai descobrir

que seu chuveiro se a sua rede de Picos ele pode ultrapassar 25 amperes E aí pode acontecer no seu disjuntor começar a desligar presta atenção nisso E aí pode ser que o seu disjuntor seja o suficiente Ok mas essas condições aqui a gente tá ali já no talo ali da potência máxima do meu chuveiro em plena aquecimento claro que um uso muito longo do chuveiro vai pode fazer com que esse disjuntor aqui essa final de conta vai estar na corrente máxima dele Pode ser que ele liga através do intervalo muito tempo de uso Ok então

se você acha julgar necessário você colocar ele aqui no disjuntor com uma corrente maior Ok o meu Dr pro meu chuveiro lembrando tem que ser o Dr tem que ser igual ou maior a do chuveiro 25 considerado como circuito com 15 metros de distância um exemplo um mínimo seria considerando que a Detenção cabo de um e-mail cabo de 4 a mão superior a que atendeu tranquilamente pronto os nossos dados aqui dos nossos circuitos estão prontos o que que eu tenho que fazer agora pegar esse circuito e colocar na nossa planta colocar exatamente ali na nossa

planta no Autocad vamos agora então pegar os dados que a gente colocou na planilha e vamos jogar na nossa planta no Autocad pessoal só lembrando Quem tá assistindo essa aula aqui a gente tem um curso de projetos elétricos prediais completas aqui é uma das aulas que a gente tem lá tô disponibilizando aqui para vocês entenderem como é fácil fazer projeto elétrico Se tiver interesse vai estar o link aqui embaixo Aproveita que a gente tem a promoção três cursos pelo valor de um Aproveita lá para vocês profissionalizar todos eles com certificado acesso vitalício aos cursos tem

material para download tudo certinho tem um campo puxar que você pode tirar dúvida direto com a gente acertando no WhatsApp aqui embaixo na descrição clica lá e adquirir o seu curso completinho com Cert Tá ok esse material aqui para você essa aula aqui hoje para você poder ver como realmente é simples você não precisa ter medo você vai ver que nesse vídeo aqui eu vou conseguir fazer um projeto inteiro coisa que você consegue fazer aí em um dia ele trabalha que consegue é acrescentar no seu trabalho e tem oportunidade também de ganhar muito mais tá

ok então vamos aqui então para nossa planta Tá OK depois cortar todos os dados que que eu preciso fazer durante a começar a fazer agora aqui a gente vai começar a colocar nossa simbologia então por exemplo que que eu preciso definir aqui ó eu vou apagar essas letras aqui só para poder ficar mais fácil da gente visualizar tá mas você já determinaram que aqui ó é uma sala de jantar uma sala de estar uma cozinha tá ok a gente vai começar aqui colocando a nossa simbologia então por exemplo aqui ó vou colocar simbologia da nossa

iluminação poder apostar uma linha aqui certinho pra poder colocar no centro aqui mas só pra gente poder acelerar Eu vou colocar aqui a minha iluminação Ok e a gente definiu aqui ó que ela tá no circuito um okay é o que exatamente que a gente tinha feito lá na nossa planilha a partir de agora eu vou começar a colocar uma ilumina aqui meu ser tem que ter um ponto de luz aqui no meu banheiro um ponto de luz aqui no meu dormitório eu tenho que ter aqui um ponto de luz na minha sala de jantar

um ponto de luz aqui na minha sala de estar e um ponto de luz aqui na minha cozinha e consequentemente um ponto de luz aqui no meu corredor Ok pronto definir todos os pontos de luz que eu vou ter aqui no meu projeto depois disso que eu preciso fazer preciso inserir os pontos de tomadas então por exemplo vou pegar aqui no meu dormitório eu vou colocar um ponto de tomada nessa parede aqui ó Tá ok Olha só como é fácil quando a gente está utilizando aqui o nosso AutoCAD e tal eu vou simplesmente movimentar aqui

ó tudo isso eu ensino a fazer o curso como é que você faz essa simbologia aqui inclusive você toda essa biblioteca completa lá no curso também olha que simbologia complicada né mas na verdade é que eu vou simplesmente mudar aqui rapidinho numa seleção Eu quero uma tomada baixa ou seja essa daqui é a simbologia que eu tenho para uma tomada baixa algumas pessoas claro que utilizam Isso muda de projetista tá pode ser que de repente você faz para alguém e a pessoa pensa que o projeto seja um pouquinho diferente né então por exemplo isso daqui

é uma tomada e eu utilizo essa forma aqui onde eu tenho aqui marcado um x ou seja uma tomada só em cada caixinha se eu quiser duas eu colocaria aqui 2x tem gente que utiliza por exemplo dois triângulos né um em cima do outro representando duas tomadas tá Eu particularmente prefiro dessa forma mas vai tudo isso escrito na legenda Tá ok então coloquei por exemplo uma tomada aqui e agora simplesmente eu preciso distribuir mais tomadas no dormitório então por exemplo eu vou querer o modo tomada nessa parede uma tomada nessa parede aqui Okay aqui aqui

eu consigo facilmente vir aqui ó movimentar e fazer dessa forma aqui de forma que eu consiga posicionar ó Inclusive eu consigo mexer aqui na numeração para não ficar nada de ponta cabeça Ok de forma correta e fácil de visualização certo pronto rapidamente aqui Eu consegui definir isso como eu já sei que o meu dormitório que é exatamente igual ó tem um pulo do gato que a gente pode simplesmente utilizar quer fazer isso daqui ó e para uma posição minhas tomadas praticamente iguais ali ok no meu banheiro eu preciso de uma tomada vamos imaginar aqui que

a pia no meu banheiro aqui é exatamente aqui coloquei uma tomada que tem que ter precisa né próximo aqui ao meu banheiro no dormitório não corredor né vou colocar uma tomada aqui com muita preguiça no projeto tem que ter uma tomada no corredor vamos imaginar as tomadas vai ficar aqui e dessa forma eu vou posicionando todas as minhas tomadas Ok pronto dessa forma aqui perfeito agora preciso colocar as tomadas aonde no circuito da cozinha né então vou pegar uma tomada aqui vou puxar aqui para minha cozinha só que é uma tomada da cozinha não é

circuito um a gente tinha determinado que era circuito dois Ok então eu simplesmente vou pegar essa minha tomada aqui vou mudar ela para circuito dois e pronto certo agora aqui eu já consigo rapidamente definir eu vou querer uma tomada aqui uma outra tomada aqui quero uma tomada nessa parede uma nessa parede Indefinido né então vai ficar cinco tomadas aqui olha só a velocidade que a gente consegue fazer esse projeto e colocar tudo isso claro que se você quer tentar fazer e a caneta você também pode tá você pode bater caneta tranquilo com uma tocado na

verdade ele é uma coisa mais profissional porque você consegue enviar isso aqui para qualquer pessoa né ser humano em PDF pode mandar no próprio formato dwgh AutoCAD foi um profissional tá e acelera muito trabalho mas quiser fazer um papel e caneta uma folha de sulfite tranquilamente dá até porque os projetos antigamente né só eram feitos dessa forma Ok olha só o posicionei as tomadas aqui já dos dormitórios no circuito um da cozinha no circuito 2 agora vamos colocar aqui o terceiro circuito que é o circuito da sala né então vamos pegar por exemplo a sala

de estar aqui ela estava compondo com três tomadas né Deixa eu trocar aqui a numeração aqui porque agora não é mais circuito dois ele é circuito três Ok E aí agora a gente vai simplesmente posicionar nessas tomadas aqui de uma forma mais precisa quero uma nessa parede e uma nessa parede posso aquecimento via virar minha tomada aqui para dentro dessa forma e olha só como a gente consegue fazer o projeto rápido é isso que eu falo você tem medo de fazer projeto não tenha com essas ferramentas aqui em mãos você consegue fazer um projeto de

uma forma profissional e muito rápido tá realmente você realmente ganhar tempo aí e aproveitar então por exemplo aqui ó vamos imaginar que nessa parede aqui ó eu vou colocar mais uma tomada só que a gente tinha colocado cinco aqui na sala de estar imaginando uma TV ou alguma outro aparelho ligado o que que vai acontecer essas cinco tomadas gente não confundam com pontos de tomada Então vamos dizer que nesse ponto aqui eu vou utilizar por exemplo duas tomadas então na mesma caixinha eu tenho duas tomadas na mesma caixinha duas tomadas Isso é o que vai

determinar a quantidade de tomada não quer dizer que eu tenho um ponto de tomada não quer dizer uma caixinha quer dizer duas tomadas você tem duas tomadas na mesma caixinha eu tenho que considerar na minha cálculo Total duas tomadas Ok para afinal de contas eu vou ter duas duas plugas ali de 20 amperes nessa daqui eu quero considerar três tomadas na mesma caixinha ok Vou colocar aqui três ou três não perdão que não vai passar a quantidade vou colocar duas também aqui nessa noite vai passar de cinco ali pronto não ficou duas duas e uma

tomada aqui ok então aqui eu tenho duas tomadas na mesma caixinha da minha simbologia aqui ó poderia ser simbologia diferente o pessoal usa né que aquele triângulozinho uma coisa que tem alguns projetos as pessoas pedem a gente acaba também tendo que modificar Mas isso pode variar ok certo então pronto posicionamos tomadas e iluminação Olha como foi rápido Ok o que que eu vou fazer agora agora a gente vai começar a passar aqui a fiação o eletroduto né que vai passar aqui o filme como é que eu vou terminar isso primeiro de tudo preciso calcular aonde

né determinar aqui onde vai ficar o meu quadro disjuntor que que eu utilizo para determinar aonde vai ficar um quadro disjuntor é Onde tiver mais próximo do centro de carga ou seja se a gente for olhar aqui no nosso projeto a única que eu tenho mais potência instalada né que a gente tinha visto lá o circuito dos quartos tem a potência grande instalada depois a gente tem o circuito da cozinha você cuida da sala não tem tanta potência certo depois aqui Inclusive a gente não colocou aqui vou colocar mais uma tomada que a tomada do

meu chuveiro né Vou colocar aqui em cima quer tomar do meu chuveiro é o circuito 4 que a gente tinha feito ok então um circuito quadro do meu chuveiro Inclusive eu posso aqui mudar ela né como a determinação diferente porque ela é uma é 220 volts vou determinar aqui que ela é 220 volts e a gente muda simbologia né a simbologia dela vai ser essa daqui é uma Torre Alta Ok essa do meu chuveiro pronto certo então se eu for observar aqui a maior parte da potência do meu circuito tá aqui ó nesse ambiente aqui

então a lógica é que meu Padre disjuntor fique mais próximo desse ambiente não vou colocar dentro do quarto porque se alguém entra na caixa a chave como é que você vai acessar lá então não faz muito sentido dentro do banheiro dá uma olhada nem pensar posso colocar por exemplo aqui numa área próxima como por exemplo esse corredor Ok então eu simplesmente vou vir aqui ó é um desenho bem simples né que você faz para representar por exemplo ele vai ficar aqui eu determinar Nossa parede aqui pronto eu vou desenhar aqui meu quadro disjuntor aqui olha

só como é simples Tá vou vir aqui com algumas ferramentas aqui qual tocar uma disponibiliza e rapidamente aqui ó eu consigo terminar meu quadro disjuntor pronto posso depois escrever se eu quiser aqui que descer alguma coisa mas esse virou meu quadro e disjuntor simples né bem rapidinho vamos sair agora então com os nossos eletrodutos Olha o produto tem que sempre sair agora aqui do quadro disjuntor certo como é que eu começo saindo dele qual que é o mais comum de utilizar o pessoal utiliza muito por exemplo assim saindo do padre disjuntor e indo primeiramente ali

para o nosso para nossa iluminação e depois distribuindo Beleza o importante é você começar a olhar o circuitos imaginando de que no máximo eu vou passar dois circuitos por eletroduto então imaginando que eu vou subir aqui com o circuito de iluminação e mais algum circuito ok né então por exemplo eu vou pegar aqui esse esse meu circuito aqui de tomada essa iluminação aqui eu vou trazer aqui para minha sala porque eu vou subir aqui com o circuito da iluminação e o circuito da minha sala por esse eletroduto para mim agrupar no máximo dois Ok então

eu vim aqui e agora sim é que eu vou fazer eu vou descer daqui ó para cá eu não vou nem colocar no interruptores aqui também né não coloquei eles ainda aqui ó certo vamos colocar o interruptor antes que eu esqueça aqui vamos lá vamos pegar aqui a nossa o nosso interruptor aqui ó vamos colocar interruptorzinho aqui deixa eu mudar aqui a cor para manter o mesmo que a gente estava ali e vou colocar aqui o interruptor vamos imaginar que eu vou ter um interruptor aqui ó mais ou menos aqui um interruptor aqui na sala

Ok vamos colocar um interruptor não pode seja duas teclas Ok então vou simplesmente trocar aqui duas teclas circuito e circuito B para iluminação essa daqui vai ser a iluminação circular e essa lâmpada aqui vai ser o circuito B ou seja comandado pelo interruptor B Tá ok sim bem rapidinho colocamos ali deixa eu pegar agora aqui ó esse daqui eu vou ligar diretamente nesse dessa forma poderia colocar mais um tempo todo mas só para vocês entenderem a gente não perder muito tempo aqui e esse daqui aqui pronto então meu cabo vai estar saindo aqui do meu

disjuntor vai subir na minha iluminação vai passar para outra iluminação vai vir para o meu interruptor e agora vou aproveitar aqui do lado eu vou trazer meu produto aqui diretamente a minha tomada tem gente que gosta de fazer o seguinte né Isso fica a seu critério quando você fazer um projeto você pode sair aqui trazer e fazer isso daqui e fazer isso aqui como se alguém tivesse vindo por dentro da parede né ao invés de colocar isso daqui pode pode tá bom gente isso aí fica a critério do projetista tá bom é que eu vou

fazer agora aqui nessa tomada aqui eu vou pegar vou trazer aqui para essa daqui que tá mais próxima aqui posso também vir aqui pegar e já trazer para essa outra tomada que tá aqui desse lado aqui pronto tá OK agora essa outra outras duas aqui eu vou descer por essa lâmpada aqui mesmo fazer dessa forma aqui poder ter mais interruptor aqui poderia um paralelo ali mas pra gente não perder muito tempo aqui ó vamos fazer dessa forma aqui vou trazer aqui trazer para essa tomada depois eu vou trazer para essa tomada e para essa tomada

pronto o meu circuito de os meus eletrodutos que vão compor aqui esse circuito é tão pronto Olha só agora lembra que a gente utilizou no cálculo lá Olha onde tá essa tomada onde tá essa tomada faria sentido agora ela tá no circuito dos quartos não faria mais não então a gente pode simplesmente voltar lá não vai alterar em absolutamente nada no meu cálculo agora tá gente é pelo que a gente já viu ali não alteraria o meu quarto o meu cálculo mas né eu poderia simplesmente aqui então colocar em 3600 é manter a mesma coisa

de cálculo na sala que eu aumentaria para 1800 tá absolutamente nada no meu cálculo apenas aqui na descrição do circuito né você tiraria o corredor daqui e o circuito agora para mim saber seria as salas e corredores isso aqui é legal para você quando você vai identificar um quadro disjuntor tá marcado lá qual a tomada tá ligado em qual circuito a pessoa não ficar desligando junto à toa tá ok certo então mudou muita coisa OK aí aqui no projeto eu simplesmente preciso agora vir aqui e mudar essa minha tomada ela não é mais pertencente agora

circuito um ela pertence agora o circuito três ok pronto modifiquei isso daqui e agora é bem simples de fazer né Eu simplesmente vou vir aqui agora vou pegar essa minha tomada aqui e posso simplesmente fazer isso daqui ó aqui trazer esse cabo aqui ó aqui o eletroduto na verdade trazia aqui indicando que vai ligar essa tomada pronto tá feito já por uma questão óbvia né tá muito próximo não faz sentido nenhum eu levar ela para muito longe OK tá agora presta atenção o que muita gente pode acabar errando no seguinte né Se eu pegar agora

aqui ó dessa lâmpada e trouxer para essa lâmpada perfeito meu circuito de iluminação vai estar passando tudo junto Ok só que aí automaticamente eu corro risco de subir nesse eletroduto com três circuitos o circuito da lâmpada o circuito da sala e o circuito da cozinha para depois fazer isso aqui ó para depois eu pegar aqui e descer da lâmpada para cozinha aí o meu fator de agrupamento por causa desse ponto aqui mudou para três circuitos alteraria completamente o meu cálculo então cuidado para não errar nesse ponto Tá ok Cuidado para não errar nesse ponto se

for fazer realmente passar três circuitos aqui tem que mudar o cálculo para três circuitos no fator de agrupamento o que pode alterar e muito Ok então o que que eu poderia fazer aqui claro que aí se eu saio com outro cabo daqui e trago para cá que que pode acontecer eu posso acabar lá dentro do meu quadro disjuntor tendo que fazer várias saídas disjuntor por exemplo vou ter que trazer um carro para cá e um carro para cá também não é legal né então eu poderia simplesmente trazer um único eletroduto para alimentar o meu circuito

de cozinha se ele subiria pelo teto viria ou talvez pelo chão e traga direto aqui pra minha tomada automaticamente lá no meu cálculo eu já alteraria esse circuito para um acampamento ou eu posso simplesmente pegar aqui ó desse ponto aqui fazer isso daqui ou seja ele sobe de novo para lâmpada e agora sim ele vai distribuir para as tomadas de forma que vai continuar tendo apenas dois circuitos agrupados no mesmo eletroduto que seria nesse ponto aqui aonde eu tenho a iluminação Ok se eu pegar agora aqui eu preciso colocar o interruptor também aqui na minha

cozinha né então por exemplo eu tenho duas portas da minha cozinha aqui eu posso utilizar um paralelo ou seja um interruptor desse lado e um outro interruptor desse lado aqui ok muda simbologia do paralelo muda a gente pode por exemplo colocar essa simbologia para interpretar um interruptor paralelo Ok nesse lado aqui a mesma coisa eu vou mudar aqui ó interruptor paralelo certo circuito a circuito a gente para não confundir já tá usando aqui nessa lâmpada então eu vou mudar aqui essa minha lâmpada eu vou mudar ela aqui ela pertence ao circuito um mas ela é

acionada interruptor Vamos colocar interruptor C por exemplo né então interruptor C OK depois vou vir aqui a mesma coisa eu vou determinar aqui que essa interruptor C comando essa lâmpada e esse daqui também comando essa lâmpada Ok porque eles são Paralelos certo então eu tenho aqui dois interruptores C deixa eu mudar aqui a posição para não ficar longo Tá ok dessa forma aqui pronto OK dessa forma aqui eu já posso pegar aqui então um eletroduto vai desse segmento interruptor depois eu vou pegar aqui ó um eletroduto que vai sair desse interruptor para vir para essa

tomada porque elas estão próximas do lado OK depois eu tenho aqui essas tomadas da pia eu posso tanto fazer o seguinte né você pegar aqui ó dessa minha lâmpada para esse interruptor deixa eu trocar aqui essa aqui ó eu posso colocar isso daqui ó para esse interruptor Ok como eu posso pegar esse daqui ó e trazer para cá assim e depois pegar aqui e trazer esse daqui ó para alimentar essas tomadas aqui lembrando que a gente não colocou nenhuma tomada de uso específico aqui na cozinha Ok pronto dessa forma aqui também ia ter determinei a

toda a parte do eletroduto que tá indo aqui para minha cozinha Ok pronto o que que eu preciso fazer agora mesma coisa né tenho que continuar alimentando aqui a iluminação dos meus dormitórios Então posso por exemplo pegar isso aqui e fazer isso um eletroduto para cá eu não posso agora nesse caso como eu coloquei agrupamento aqui do meu do meu do dormitórios em dois se a mesma coisa se eu subir aqui a fiação do dormitório por aqui eu vou estar juntando com afiação aqui da cozinha Ok do da sala perdão Então vou aumentar não quero

aumentar então eu posso fazer a mesma coisa que eu fiz aqui minha cozinha Ok Ou seja eu posso pegar aqui um cabo daqui saindo diretamente aqui por exemplo para essa tomada e agora sim eu vou fazer isso daqui quando eu sair aqui eu vou continuar tendo dois circuitos apenas por eletrodutos vocês vão entender agora quero que a gente for colocar a fiação aqui OK vou trazer esse até aqui e agora eu posso simplesmente fazer isso daqui tá bom gente essa parte aqui da Fiação a forma como você representa você vai ficar a linha curvada linha

reta isso fica a seu critério Daí você pode variar Bastante de eletricista para eletricista que aqui a mesma coisa olha só eu tenho aqui uma tomada de costa com a outra Ou seja é muito fácil né você simplesmente furar a parede e trazer de uma caixinha para outra você economiza ali espaço eletrodo e tudo mais tá bom aqui ó eu vou trazer essa daqui descendo para cá OK depois para a gente não ficar com muita descida no teto tem gente que prefere fazer descido no teto a gente prefere fazer assim na parede fica também a

seu critério por isso que é bom quando você fazer um projeto elétrico você ter uma seta experiência já é em ter quebrado parede o passado foi tudo mais isso auxilia bastante né não coloquei aqui de novo aqui interruptor aqui na nos dormitórios né tem que ter um interruptor aqui ó deixa mudar a cor de novo aqui vamos colocar um interruptor aqui nesse dormitório temos que ter aqui nessa parede ok Um determinar como a gente já tem o circuito a b e c ou interruptores ficam mandam a b e c aqui é o interruptor simples né

uma tecla só vamos colocar isso daqui como interruptor o comando dele né ou seja o comando dele ele vai comandar a lâmpada aqui mesma coisa ele vai comandar a lâmpada D certo dessa forma aqui ó Ele simplesmente Vai comandar aqui um determinado D pronto d e d e a mesma coisa vou precisar né ter um interruptor aqui desse lado aqui ok fazendo isso daqui deveria ter um interruptor também ali no corredor a gente não vou fazer muita coisa aqui nessa aula senão a gente vai ficar enorme esse vídeo aqui tá mas eu vou lá aqui

vai você vai mudar para um interruptor e Ok e aqui mesma coisa minha lâmpada agora ela vai ser comandada pelo interruptor e Isso facilita muito na hora do projeto Principalmente quando você tem por exemplo ambientes com duas três iluminações completamente diferente você consegue determinar Qual é o eletroduto o interruptor que tá acionando exatamente cada lâmpada tá então deixa eu só trocar a cor aqui também para a gente não se confundir aqui e fica mais fácil você visualizarem e aqui mesma coisa eu vou pegar esse daqui ó e vou trazer aqui esse interruptor sendo alimentado aqui

pela lâmpada ok aqui mesma coisa eu posso tanto manter isso aqui né na verdade eu posso tirar aqui ó tirar da tomada aqui posso fazer o seguinte né como eles estão exatamente atrás aqui um do outro eu posso trazer esse aqui desta forma Ok e agora eu posso simplesmente trazer aqui dessa tomada para esse na verdade a tomada é isso essa tomada parece interruptor dessa forma e agora que eu vou subir também o interruptor para minha lâmpada Ok pronto praticamente passamos aqui toda eletroduto né Por onde vai passar a fiação do chuveiro aqui que eu

não passei ainda não passei a cabeça do chuveiro do chuveiro vem direto direto do nosso quadro disjuntor Então vou passar por aqui ó só para não misturar muito aqui ó eu vou fazer o seguinte aqui eu vou trazer aqui para não passar por cima da tomada aqui vou dar uma volta com ele para ficar bem visível aqui pronto dessa forma aqui certo pronto pessoal feito isso daqui que a gente tem que fazer agora então começar a passar agora a nossa fiação através desse eletrodo tá muito fácil agora agora tá muito rápido porque a maior parte

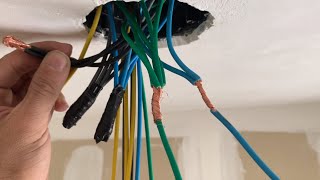

aqui do trabalho já tá feito tivemos simplesmente agora aqui ó pegar a fiação Ou seja eu vou pegar aqui ó essa simbologia que a gente tem iniciação então por exemplo quem que é meu circuito 1 É A iluminação certo então que a gente saiu aqui do quadro disjuntor para poder aumentar tua iluminação Então vou pegar aqui ó nesse eletroduto aqui que a gente tá saindo com o circuito de iluminação e vou colocar aqui o meu circuito um tá bom Lembrando que eu tô trabalhando com circuito o cabo de 1,5 no meu circuito um que é

o mínimo que a gente definiu pra iluminação Ok Então olha só já apareceu aqui um e-mail eu simplesmente vou vir agora aqui ó vou organizá-lo aqui e eu simplesmente Olha só como é fácil as ferramentas aqui que a gente consegue modificar Tá qual que eu tô utilizando eu tô saindo com fase neutra certo então vou apenas utilizar tecnologia do fase neutro para esse tipo de iluminação pronto saiu aqui eu sei que essa mesma fase neutro tem que sair aqui ó para o outro circuito de iluminação que vai entender esse quarto aqui ok então simplesmente vou

posicionar aqui vou rotacionar ela aqui pronto e uma fase em outra aumentando o circuito de minha iluminação naquele dormitório a mesma coisa esse circuito aqui ó essa fase neutro do circuito 1 cabe um e-mail tem que vir aqui para esse circuito do banheiro tem que vir para esse circuito desse dormitório Ok esse circuito aqui ó quando a gente vier aqui trouxe ele pra sala aqui ele também vai ter que vir para cá e também para cá Porque depois ele vai acabar alimentando aqui o nosso interruptor depois eu vou trocar aqui isso aqui ok e também

vai vir aqui pra nossa cozinha inclusive aqui ó eu vou puxar daqui pra cozinha pra gente fazer aqui exatamente o que eu falei da gente não tem aquele fator de agrupamento muito grande tá vendo ó então eu vou trazer esse mesmo circuito alimentando aqui a minha cozinha Ok pronto agora aqui simplesmente vem aqui na organizo aqui olha só como é rápido gente quando você vai fazer isso daqui ó no Autocad por isso que eu falo que aqui vocês ganham tempo fazendo esse projeto Ok Muito tempo mesmo você vai vendo aqui que um vídeo aqui de

duas horas praticamente um projeto pronto OK bom que que eu fiz aqui então né Ó tô saindo com o meu cabo aqui pro corredor não coloquei aqui interruptor interruptor no corredor tá nem vou colocar agora porque a gente não perder tempo aqui eu tenho minha fase em outro saindo para essa lâmpada mas essa lâmpada ela está sendo ligada por onde por esse interruptor aqui eu tenho interruptor de duas vias então o que que eu vou estar descendo aqui na verdade para me interruptor né eu vou descer aqui vamos mudar aqui eu vou descer uma fase

e eu vou descer dois retornos tá uma fase e eu vou descer dois retorno então vamos mudar aqui a minha simbologia Ó lá eu tenho uma fase retorno a e retorno B que vai vim pro interruptor vai retornar a e b o a para nessa lâmpada já o b vai vir para cá então aqui na verdade eu vou ter fase neutro porque afinal de contas a minha fase aqui a minha fase ela vai estar alimentando tá inclusive o seguinte você achar que a simbologia vai ficar meio estranho mas uma possibilidade que a gente tem de

utilizar em projeto é isso aqui ó tá uma chamada linha de chamada a gente coloca aqui ó coloca a simbologia aqui traz ela para a linha de chamada e a hora que eu abria aqui ó olha só que interessante ó eu vou utilizar fase neutra num retorno de qual do circuito b não do circuito a né então vai vir aqui fazer neutro retorno do circuito B dessa forma aqui pronto ó lá nesse eletroduto tá passando fase nível do circuito B já nesse daqui tá passando sua fase porque o neutro não precisa vir com interruptor o

circuito A e B O Retorno a para aqui depois eu continuo ali pronto definir a a minha Afiação da iluminação nesse circuito Olha só como é rapidinho tá gente aqui realmente passa só a fase neutra mas essa fase é a mesma coisa né Ela vai descer aqui para o interruptor Ok só que no interruptor eu vou descer com a fase e vou voltar apenas com o retorno certo só que o retorno não é o retorno nosso aqui é o d que é o retorno que eu preciso para poder retornar para essa lâmpada Olha só pronto

tá feito OK depois aqui nesse caso aqui a mesma coisa a gente tem aqui ó descendo para interruptor aqui ó fase neutro eu vou vir aqui vou colocar dessa forma aqui aqui assim eu vou determinar aqui ó que a mesma coisa aqui ó fase e retorno só que o meu retorno aqui não é o retorno a é o retorno e que alimenta aquela outra lâmpada dessa forma aqui pronto tá feito OK depois aqui a cozinha a mesma coisa né eu vou vir aqui ó eu vou colocar meu circuito aqui de iluminação vai vir para esse

interruptor e depois para esse interruptor aqui também só que como é que se trata de interruptores Paralelos em um deles eu vou dizer uma fase e vou voltar com dois retornos Qual que é o retorno é o circuito C Ok dessa forma aqui já no outro que tá indo para o outro interruptor eu não vou descer nem com fase nem com neutro eu vou ter dois retornos indo e um retorno voltando Então vai ser esse circuitinho aqui apenas com três retornos dessa forma aqui bem Pronto tá simbolizado da forma correta Posso trazer essa linha um

pouco para cá para não me atrapalhar tanto aqui na simbologia e pronto tá feito aqui certo perfeito você cuida de iluminação feita não vou nem colocar aqui gente corredor cozinha no corredor do banheiro porque a gente não perder tempo aqui mas basicamente seria isso OK agora vou trazer os circuito de tomada que vai ser muito mais fácil agora então que que eu tenho aqui no circuito tomado eu tenho por exemplo saindo dessa tomar desse padrão interruptor aqui o que vai para o nosso chuveiro circuito 4 então eu vou pegar aqui ó nesse ponto aqui eu

vou colocar o nosso circuito 4 que ele está com o cabo de 4 MM Ok um cabo de 4 MM aparecer aqui ó meu circuito 4 4 MM e que eu vou fazer vou modificar aqui porque eu tenho duas fases e o Terra é o circuito do meu chuveiro certo Então nesse circuito aqui tá passando duas fases até meu chuveiro pronto matei um circuito Já tá pronto o que que eu vou fazer agora eu vou trazer outro circuito vamos começar aqui dos dormitórios que é o circuito 2 né que a gente é definido então ok

aqui ó tá saindo do meu quadro disjuntor eu vou colocar exatamente aqui o meu circuito 2 que ele também é com cabo de 4 MM que a gente viu pela potência instaladas vai ficar Exatamente isso daqui ó vou vir aqui vou mudar para fase neutra e Terra certo essa aqui mais simbologia Hum tá muito apertado muito complicado aqui posso utilizar aquela linha de chamada criou fazer isso daqui ó dessa forma aqui e vou trazer a minha simbologia para dentro daquele menininha chamada mostrando que naquele interruptor eu tenho Exatamente isso daqui ó dessa forma aqui certo

pronto mesma coisa que nem esse eletroduto né eu posso pegar essa linha de chamada aqui e mostrar que ele funciona dessa forma aqui Inclusive a gente pode inclusive também utilizar uma simbologia que é essa daqui ó que eu posso colocar por exemplo para determinar Qual é a bitola do meu eletroduto ou seja por exemplo utilizando aqui ó um de uma polegada eu colocaria aqui 25 MM todo posso também determinar que seja uma polegada certo utilizando um cabo de três quartos coloco aqui e no meu projeto fica mais preciso né Qual que é o eletroduto que

eu tô usando em cada ponto Tá bom então perfeito isso aqui ó agora é só pegar esse circuito dois aqui começar a jogar ele nos eletrodutos onde passa o circuito 2 E aí fica fácil de você visualizar aonde é que realmente tem agrupamento você de repente aqui ó aqui vai passar o circuito dois também o circuito dois ele vai vir para cá ele vai vir para cá depois a gente só vem aqui ó arrumando dessa forma aqui ó para ficar organizadinho não ficar nenhum fica uma simbologia para cá e outra para lá tá vendo ó

vou fazer isso aqui pronto tá vendo você com dois aqui o meu circuito dois automaticamente eu vou levar ele lá para o outro quarto certo então vou trazer por essa lâmpada aqui para mim não passar por onde já tem dois circuitos e não mudar o meu fator de correção Ok de agrupamento vou trazer ele aqui e automaticamente eu vou levando já lá para o outro para o dormitório aqui ó vai vir para cá junto com esse e aqui você consegue ter uma visão Geral de como é que vai ficar a sua instalação elétrica da forma

correta tá vendo agora aqui eu já posso trazer nesse eletroduto que eu sei que já vai ter nessa descida aqui também já vai ter esse mesmo cabo e aqui a mesma coisa também vou ter esse mesmo circuito de dois e meio passando aqui ó certo e aqui pronto fiz dessa forma aqui eu fiz essa forma assim tá ok e pronto tá feito aqui o nosso circuito do dormitório Olha só Ah eu não gosto assim é como eu falei a gente prefere fazer as linhas né um pouco mais puxadas é outros preferem fazer uma linha certinha

né no qual ele vai passa por dentro da parede exatamente por onde vai sair existem outros softwares como por exemplo Rebite né no qual você consegue fazer o desenho todo em 3D e ele te dá todo o cálculo né o software Bean era todo do cálculo certinho exatamente quantos metros de eletroduto quanto mais de cabo vai sair ele calcula muito mais preciso Mas no geral 90% dos projetos é totalmente são feitos dessa forma no Autocad não tem segredo tá ok basicamente aqui a gente precisaria simplesmente agora acabar aqui pegando o mesmo processo e colocando aqui

nas tomadas da cozinha e pronto o nosso projeto estaria pronto depois só confeccionar o quadro disjuntor que inclusive nesses cursos eu ensino você fazer o layout o painel colocando lá exatamente o tamanho do quadro que você comprou disjuntor por disjuntor dimensão real você vai ter um relé você vai ter barramento você consegue fazer o desenho dele inteirinho antes mesmo de você montar o painel e saber exatamente como é que você vai querer aquela montagem Tá ok pessoal espero que esse vídeo aí tenha ajudado você que tinha medo de fazer projeto elétrico para você ver como

é simples com as ferramentas adequadas usam tocadas essa planilha que inclusive se você quiser essa planilha clica embaixo na descrição do vídeo acesse nosso grupo no WhatsApp eu vou disponibilizar essa planilha que faz esses cálculos automaticamente ou você poder calcular todo esse circuito e fazer a montagem direito quiser certinho adquirir os nossos cursos três cursos pelo valor de um tá atualmente você quando você está assistindo esse vídeo mas os três cursos de projetos elétricos cálculo de mencionamento projeto painel e projeto com AutoCAD os três cursos por 49,90 aproveita essa promoção clica embaixo adicione ficou alguma

dúvida quer ver mais alguma coisa deixa aqui embaixo nos comentários não se esqueça se inscreva no canal ativa e agora você no próximo vídeo [Música]
