Aula 1 Caracterização Macrográfica e Micrográfica

e fala galera Então como vai essa nossa aula número 1 de metalografia hoje nós vamos falar sobre definições básicas caracterização macrográfica em micro gráfica dos materiais né dentro dessa área de metalografia beleza bom uma dicazinha nessa iniciar o curso coloquem sempre na melhor velocidade de exibição do vídeo né Para que vocês consigam acompanhar de uma uma melhor forma aí certo é os vídeos serão relativamente curtos mas eu vou tentar detalhar muita coisa aí da metalografia ao final né dessas aulas teóricas teremos aí demonstração de aulas práticas beleza sobre a metalografia não é dos das etapas

da metalografia e basicamente isso vamos lá para nossa aula de número um Fala galera para a gente nem se a vamos nos perguntar o que é metalografia nós temos alguns conceitos é mais formais mas vamos ver esse primeiro aqui não é dentro do controle de qualidade né na indústria então na indústria metalúrgica o controle de qualidade avalia os produtos através de controle Dimensional né que aí seria área da meteorologia é o quem faz esse controle Dimensional das dimensões né estão dentro das tolerâncias do projeto é a meteorologia e as características estruturais né o controle estrutural

dos materiais é feito pela metalografia beleza então dentro dessa área do controle de qualidade gente pode definir metalografia dessa forma né é o controle estrutural dos materiais certo mais um conceito aí mas formal de metalografia seria esse aqui ó a metalografia é o ramo da tecnologia que estuda interpreta a massa e microestrutura dos metais ligas e outros materiais engenharia e como também a relação entre suas composições químicas propriedades físicas e mecânicas né é um conceito mais formal portanto um pouco mais difícil de compreender as um lado o que vem a ser a metalografia de fato

bom galera quando a gente é tanto na indústria de produção na indústria metalúrgica quanto na indústria de operação né Magrinho que o mundo determinado material falhou você precisa identificar o que foi que aconteceu ali Qual qual é a história daquele material para ter ocorrido a falhas em pesquisas Beleza então nas universidades e institutos federais é muito comum que a gente utiliza metalografia para fazer né a relação entre justamente né as características químicas físicas e mecânicas dos materiais certo então a metalografia que vai proporcionar que você entenda essas características do material é principal o metálico o

ok então o controle estrutural preocupa-se com o material que é a que forma a peça sua composição propriedades e estrutura aplicação acerta e classifica-se em controle estrutural beleza que é isso que a gente viu lá na indústria do na indústria metalúrgica dentro do controle de qualidade então ensaios físicos e se a gente não vai estudar quem metalografia beleza não entra aqui análise química também não vamos estudar mas faz parte aí no controle estrutural ensaio metalográfico Esse é o que a gente vai estudar vamos nos até aqui e ensaios especiais Beleza então vamos falar mais sobre

ensaio metalográfico tudo sobre todas as suas etapas detalhes dessas etapas Ok e onde a metalografia aplicada é basicamente no controle de qualidade na indústria metalúrgica então é o seguinte a indústria metalúrgica aquela Industry vai produzir né as peças de aço né ferro fundido então por exemplo a colocar o nome do Indústria que eu já foi a durametal né durametal indústria que fabrica tambores de caminhão para freio de caminhão né Eu acho que acredito que é isso então lá eles vão ter todo um processo né onde o material fundido né passa para o etapa né de

maldade né E você tem outras etapas até você ter aquele aquele tambor né de freio de caminhão pronto Beleza então Eles saem do material né Realmente fundido até o material solidificado e pronto OK é necessário toda vida que eles produzem um lote de tambores que eles façam a verificação da o material entrou nesse colégio né corpos de provas amostras ali da dos tambores de cada lote e fazem análise metalográfica para saber se está dentro dos padrões de qualidade deles Ok isso na parte de controle estrutural dentre outros ensaios também serve também na indústria de tratamentos

térmicos né do da mesma forma você faz o tratamento térmico que você da temperatura ao material metálico e as suas características devem ser verificados para saber se está tudo de acordo né com que foi projetado programado a indústria de revestimentos metálicos pesquisas já é muito importante o mesmo já trabalhei bastante né nessa parte de pesquisa com a metalografia para fazer análise microestrutural dos materiais que o fabricava né no caso por metalurgia do pó então é dentro dessa área de metalurgia do pó eu fabricavam uma pequena mostra e fazer a sua análise né para entender né

é a minha rota de fabricação estava gerando na em termos de características mecânicas Neve propriedades estruturais do material é pra perícias também muito importante né então dentro da indústria petrolífera por exemplo você tem as tubulações que comumente vão falhar tá você tenha soldas né Ali vai entrar na parte das pessoas que têm as Caldeiras aí é toda vida que o material falha ali o material metálico né na indústria falha é necessário que se faça uma perícia e até mesmo para acompanhar a vida daquele material como está sendo então a metalografia ela dá um suporte muito

forte dentro dessas férias nós temos também as inspeções né as expressões eu falei né Justamente a soldas Olha esse rapazinho aqui fazendo uma inspeção de campo né num cordão de solda em um tubo Beleza então normalmente a saudade é uma área em que e quando você tem materiais materiais não é elementos onde você vai aplicar bastante esforço é como é o caso de uma tubulação dessa de gás não sei de que essa população mais de gás ou uma caldeira você tem que saber se o seu material alita vai resistir né aquele esforços não é para

evitar grandes acidentes e portanto as inspeções em solda são feitas EA metalografia instalado no suporte também essas expressões beleza galera é assistam aí os vídeos nesses links né Não vai falar sobre a metalografia dentro do exame de falhas né e o outro tá falando sobre a preparação metalográfica mesmo né que a gente vai tratar aqui ok então na hora de vou deixar na descrição do vídeo bom então ó vendo aí as aplicações eu quando a gente tem vários desses tipos né olha trinca aqui aí você pode fazer uma análise do material e verificar o que

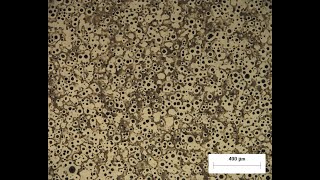

foi que aconteceu para que essa falha tenha ocorrido nessas condições de uso daqueles equipamentos sempre foram as vezes e mesmo assim ele falou né Ah é então aqui está uma imagem metalográfica né só para gente a ver vai acontecer então através da microscopia a gente consegue obter esse tipo de imagem certo e aí você consegue identificar Qual é a Quais são as fases né é a microestrutura do material se consegue identificar por quais processos de fabricação ele passou sua conformação mecânica nem sempre foi fundido e depois passou pela conformação aí por aí vai tá então

você consegue identificar várias características de material através da metalografia e a gente faz toda uma preparação metalográfica para obter essas imagens aqui e a partir daí a gente interpreta o que foi que aconteceu e são mais imagens aí as imagem aí ela já era do meu mestrado se eu não me engano tá então é aqui a gente tem uma uma imagem né com ampliação é pequena aí eu fui ampliando ampliando ampliando para saber o que tava acontecendo no material né em que eu tinha uma centralização em fase líquida Tudo bem então aqui é só imagens

né microscópicas Que beleza né realizadas é para que eu analisar se o intérprete acha que foi que aconteceu a minha rota de fabricação beleza metalografia na área de inspeção aqui então nós temos os cordões de solda terminar algumas macrografia saque é no intuito de informar né se aquele cordão está dentro das especificações de projeto E aí você tira algumas medidas aqui né do Cordão para saber se está tudo de acordo com projeto em específico Beleza então para conseguir relacionar os aspectos estruturais observados na mostra que é um corpo de prova né e suas propriedades físicas

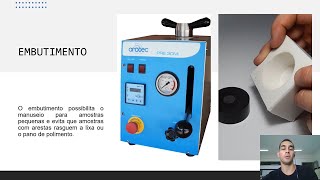

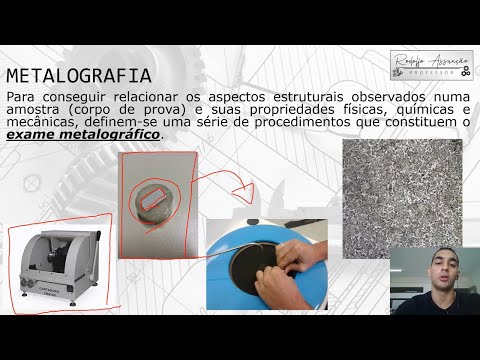

químicas e mecânicas define-se uma série de procedimentos que constituem o exame metalográfico tá então a gente começa retirando né uma amostra um corpo de prova beleza e depois nós vamos embutir essa nossa amostra para poder manusear né Às vezes você tem um a prova que você não precisa embutir certo você ele já tem tamanho suficiente né já tem uma possibilidade de você pega e ele consiga partir para as próximas etapas da preparação metalográfica sem necessidade de embutimento mas aqui ó apresentar embutido aqui tá Nossa mostra metálica por fora aqui tem um corpo né que a

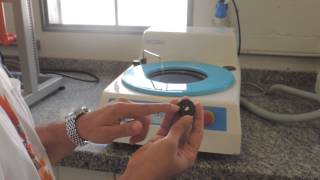

gente é embutiu aí esse corpo de essa mostra é que a gente pudesse manusear para levar justamente aqui para as próximas etapas que são lixamento e polimento estão lá no lixamento e polimento em vários tipos né que nós vamos estudar Justamente esse aqui no lixamento manual e polimento manual né mas você tem também as máquinas que fazem isso Beleza e por fim para sair daqui né vai ter a limpeza das amostras E aí você vai levar finalmente para fazer o exame macroscópico ou microscópico para obter as imagens que vão permitir o que você interprete o

que foi que ocorreu naquele material Quais são as fases presentes né O Que material é aquele então Independente da sua aplicações que você vai é interpretado de acordo com aquele seu interesse ok de dentro do ensaio metalográfico né a gente vai procurar relacionar estrutura em cima do material com as suas propriedades físicas com processo de fabricação fiquei muito interessante certo com o desempenho de suas funções e outros ele pode ser um um exame né macrografico micrográfico nessa ensaio metalográfico pode ser por macrografia ou por micrografias Beleza então na na soldas por exemplo olha aqui esse

cordãozinho de solda Você tem uma macrografia aqui em que você consegue né através de maquinário através das escalas aqui do da sua imagem colocar as medidas né de importante aí para aquela aquela solda Tudo bem então dentro das inspeções isso aí vai vai ser muito utilizadas lá coreografias dentro das pesquisas e análises de falhas conta É verdade podemos dizer que as micrografias são bem mais utilizadas né Então essas micrografia saque é que a gente utiliza microscópio óptico microscópio óptico microscópio eletrônico de varredura microscópio de transmissão esse tipo de micrografia mais utilizado né dentro dessas áreas

que eu falei ok bom então o que é a macroscopia examina-se a olho nu ou com pouca ampliação Então até 64 vezes de ampliação na de 5 a 64 o aspecto de uma superfície após devidamente polida e atacada por um reagente adequado por seu intermédio tem-se uma ideia do conjunto referente a uma unidade o material a distribuição e natureza das falhas impureza e ao processo de fabricação qualidade de sódio profundidade de tratamentos térmicos entre outras características Então vamos analisar aqui no caso das soldagens por exemplo o que que acontece e quando você solta o material

né você produz um cordão de solda com meu caso aqui o que que vai ocorrer é uma solta dessa em ângulo a independente do tipo de solda que for você vai transmitir transferir muito calor né daquele material foi adicionado não é para sua peça então nós temos várias zonas aí dentro do do cordão de solda não somente no quando história mais próximo a ele dá para ver aqui nessa região Por exemplo essa região aqui que o metal está diferente Nessa outra região dá para ver isso aqui também é diferente certo porque ali você tem uma

zona termicamente afetada você criou uma trinca aqui serve querer uma trinca aqui então é necessário que se inspecione como é que ficou né o seu material né as proximidades de material em relação a sua solda e a própria solda que em si deve ser analisada tá então as impurezas que ficaram na interface é a interface aqui do cordão de solda são muito importantes para definir o que vai acontecer no futuro para deixar a qualidade da solda as impurezas no próprio cordão tudo bem as falhas no cordão de solda certo que você tem vários tipos de

Faro Você pode ter umas crateras aqui nas laterais pode ter porosidade Então tudo isso vai ser definida através da macrografia para esse tipo de aplicação né Por causa da inspeção de soldas de dentro da área de tratamento tempos também aqui nós temos um outro tipo de soldagem Beleza então é basicamente isso a macroscopia também pode ser útil para a identificação de defeitos nas peças metálicas e também para identificar Qual foi o processo de fabricação por pelo qual aquela peça passou então você tem duas possibilidades aqui né realizar um corte transversal na peça ou um corte

longitudinal né que estão os dois tipos de corte né corte na seção transversal corte na estação longitudinal se você faz o corte transversal você pode identificar vários defeitos né como por exemplo forma intensidade de segregações posição forma e dimensões de bolhas né lá naquele material forma e dimensões de dentro entende lembre-se é distância de resto de vazios profundidade temperado certa tá então é são aplicações né úteis quando você faz o corte transversal da peça sensação é homogênea ou o ou seja se as suas fases estão distribuídas igualmente né pela seção tá você tem a microestrutura

e se essa micro tu está igual né ao longo né da sessão do centro ali da peça é indo em direção a sua Periferia nem tão até mesmo a natureza do material aqui né pode ser verificada com a macroscopia através da seção transversal já se o corte for longitudinal aí nós vamos verificar o processo de fabricação pelo qual peça passou-se a peça é uma Peça fundida forjado ou laminada por exemplo né então você consegue ver é marcas ali desses processos de fabricação se a peça foi estampado ou torneado né que são também é processos aí

né de de conformação aqui em casa da estampagem né e o torneamento processo de fabricação por Usinagem Beleza se houve solda nas Barras né extensão dos tratamentos térmicos superficiais Então tudo isso pode pode ser ver o colégio dos das sessões longitudinais O que é importante a gente destacar aqui é essas marcas aí já são bem conhecidas dos profissionais que trabalham nessa área então quando eles fazem esses cortes eles conseguem identificar com mais facilidade esses tipos de características através das microfibras macroscopia as né dessas peças a geração microscopia é análise dos produtos Metalúrgicos com auxílio de

um microscópio aumente vai ser bem maior permitindo estudar as fases presentes tamanho dos grãos disposição dos constituintes presença de defeitos etc então aqui já uma análise mais aprofundada você consegue identificar muito mais características do material através dessa análise por microscopia existe toda uma técnica associada ao estudo por microscópio das amostras a preparação do corpo de prova deve apresentar a peça em tudo deve representar a peça em estudo então o seu corpo de prova a sua mostra na peça deve apresentar de fato aquela peça em funcionamento Então você deve ter o maior cuidado para extrair uma

amostra né que seja é verdadeiramente correspondente a a peça original e não deve sofrer alterações em sua estrutura Ah beleza então as etapas né para fazer a microscopia São corte da mostra né retirar o corpo de prova ou fabricar mesmo essa morte né como o caso da minha pesquisa como eu mostrei é o embutimento do corpo-de-prova se for necessário às vezes não é necessário realizar o movimento lixamento o polimento polimento ataque da superfície preparada e por fim microscopia Beleza então essas são as etapas que a gente vai estudar né nas próximas aulas né Vamos começar

falando aqui por exemplo corte da mostra né e do embutimento em uma determinada aula lixamento para Clemente outra aula nos fala sobre polimento ataque químico em outra aula beleza e aí a gente vai tentar detalhar todas essas etapas aí que fazem parte da metalografia Ok então para que a gente realize a microscopia é necessário antes que se realizem todas essas etapas assim como é necessário também para mim Oi filha tá só estou dando uma ênfase aqui na parte da microscopia tudo bem bom então algumas imagens aí de microscopia Nem que a gente consegue identificar através

também de outras técnicas da análise microestrutural a gente consegue identificar fases presentes né É lógico a gente sabe também os materiais em que se fabricaram as amostras consegue identificar defeitos certo consegue identificar homogeneidade da amostra E por aí vai a mesa aqui ó uma microscopia por exemplo de pós metálicos para a gente consegue identificar morfologia nós conseguimos determinar na verdade a morfologia do pó metálico através de microscopia só para gente ver que existem também né outros Outras aplicações da microscopia óptica né Não somente a análise né a gente também pode determinar morfologia determinar propriedades através

da microscopia Beleza então vamos para a nossa próxima aula 1 E aí E aí
