INSTALAÇÃO ELÉTRICA RESIDENCIAL MONOFÁSICA COMPLETA

o Olá pessoal nesse vídeo vou mostrar para vocês uma instalação elétrica residencial completa Esse vídeo foi feito com base na NBR 5410 trabalho com circuitos desenergizados e use ferramentas adequadas Nossa instalação monofásica atendida por condutor fase e neutro e condutor de proteção Terra as cores dos cabos são definidos pela Norma o neutro sempre na cor azul o Terra Verde e a fase qualquer cor desde que não seja verde ou azul o aterramento é tns será usado apenas uma arte não é o aterramento da concessionária o deles não tem o objetivo de proteção ao adotarmos o

sistema monofásico devemos nos atentar ao consumo máximo de 8000w que será Justamente a carga da nossa instalação para dimensionar o disjuntor de proteção do medidor da concessionária usaremos essa tabela nossa demanda de 8 kilowatt fica entre 6,6 e 10 então devemos usar o disjuntor de 70 Amperes para dimensionamento dos cabos usaremos a tabela 36 da Norma coluna B 1 eletroduto embutido Oi Maria como teremos apenas dois cabos carregados neutro e a fase o cabo mais indicado para os condutores seres 16 mm que suporta até 76 amperes é a concessionária que define o modelo do disjuntor

do tipo dia eu lembro que esse na cor preta Esse é o projeto da casa sala conjugada com a cozinha banheiro corredor área de serviço e o quarto em forma de l usaremos 7 luminares no quarto temos duas para que nem um canto dele fique sem iluminação lembre-se sempre descentralizar o máximo possível ponto de luz em cada cômodo a sala por ter dois acessos entrada da casa e o acesso ao corredor usaremos dois interruptores pressionar luminária só interruptores Paralelos que tem 3 Bornes e são conhecidos como three-way já o quarto é o oposto será apenas

o interruptor para acionar duas lâmpadas os demais cômodos apenas o interruptor simples e sua respectiva lâmpada o número mínimo de tomadas é definido pela Norma mas não há limite máximo Desde que seja respeitada a em cima da instalação no banheiro deve ser previsto pelo menos um ponto de tomar o próximo ao lavatório na cozinha área de serviço Lavanderia locais semelhantes deve ser previsto no mínimo uma tomada para cada 3,5 metros ou fração de perímetro sendo que acima da bancada da pia deve ser previstas no mínimo duas tomadas e Varandas deve ser prevista pelo menos um

ponto de tomada no nosso projeto não tem mas se você tiver já fica a dica os demais cômodos uma tomada para cada 5 metros ou fração de perímetro vou fazer só dois cômodos para o vídeo não ficar muito longo temos a sala com 3,5 por 3 M basta somar todos os lados e teremos um perímetro de 13 metros / 5 daremos 2,6 sempre devemos arredondar para cima logo teremos três tomadas na cozinha tem 11 metros de perímetro mas devemos usar 3,5 como divisor dando um total de quatro tomadas uma dessas tomadas atender ao forno de

1800 watts com aproximadamente 14 amperes decorrentes conforme a norma toda a tomada dedicada o equipamento o áudio mais de 10 amperes deve ter um circuito exclusivo outra observação é que as tomadas de uso geral da cozinha e da área de serviço terá um circuito exclusivo para elas e assim fica distribuição completa das tomadas nosso quadro de distribuição ficará no corredor por três motivos o primeiro a norma informa que o que descer deve ficar incômodo que não possa ser fechado o segundo é bom que o TDC fique Centralizado e próximo a maior carga da instalação que

no nosso caso é o chuveiro por uma questão de economia de Cabos e o terceiro por questões estéticas observa em que eu coloquei essas tomadas na mesma posição quando as tomadas são do mesmo circuito é recomendável que se faça isso basta de ser um eletroduto para uma caixinha interligar as duas você vai economizar material tempo e braço Porque só quem já quebrou parede para o pedreiro de um baile produto sabe o tanto que isso cansa depois é só descer os cabos e fazer emenda de derivação para as duas tomadas temos parte da nossa lista de

compra dois interruptores Paralelos interruptores simples sete luminárias 14 tomada de 10 amperes uma de 21 e para dimensionar os disjuntores devemos ter a seguinte regra e médico a corrente nominal do equipamento deve ser menor que a corrente máxima do disjuntor que por sua vez deve ser menor do que a corrente máxima suportada pelo cabo usei como exemplo a nossa tomada de uso específico que vai atender o nosso forno definir como junto hoje proteção de 20 amperes curva b a escolha da curva do disjuntor também dependerá do equipamento os de Cuba B toleram corrente instantânea Ou

seja a corrente que ocorre no momento que liga o equipamento de 3 a 5 vezes a corrente nominal o de Corvo A sede de 5 a 10 vezes e o decorrer de 10 a 20 talvez olhando o gráfico é mais fácil entendimento pensou essa corrente instantânea ela ocorre em milissegundos Ela não fica com muito tempo temos o de curva B para atendimento equipamentos resistivos Como por exemplo o chuveiro ferro de passar e o nosso forno e tomadas de uso geral hoje com você seria o mais indicado para equipamentos que possuem motor de indução no caso

geladeira batedeira liquidificador máquina de lavar equipamentos com transformador como por exemplo micro e tchau de curva de seria para equipamentos mais industriais como por exemplo Esse motor de betoneira que eu coloquei em uma máquina de solda dito isso teremos um disjuntor de 10 amperes curva B pelo circuito de iluminação a norma define que o cabo para iluminação deve ser de no mínimo 1,5 MM teremos um disjuntor de 16 amperes curva B para o circuito de tomadas de uso Geral com exceção da cozinha e da área de serviço a norma também define que o cabo para

tomadas deve ser de no mínimo 2,5 milímetros disjuntor de 20 amperes Curvas e para o circuito de tomadas de uso geral da cozinha e da área de serviço coloquei essa capacidade maior no disjuntor porque esses equipamentos são mais potentes que estão na cozinha área de serviço o da nossa tomada de uso específico que acabamos de fazer o disjuntor de 40 amperes escova B para o circuito do chuveiro com cabo de 6 mm a conexão do chuveiro deve ser feita diretamente sem o uso de tomadas conforme Alerta a norma usei novamente a tabela 36 da NR10

para definirmos há os cabos sei que tem alguns fatores de correção mas não tem como detalhar isso nesse vejo temos nossos cinco circuitos o circuito já estão protegidos pelos disjuntores em relação a sobrecorrente Mas quem protege os equipamentos de descargas atmosféricas é o DPS que também é definido pela Norma quando um surto causado por um relâmpago na rede detectado o DPS Skol essa sobretensão pro terramento não deixando ele para o equipamento já o ideia é um dispositivo de proteção capaz de desligar o circuito quando detecta uma fuga de corrente seu uso também é definido pela

Norma de forma geral locais sujeitos a lavagens devem ser protegidos o disjuntor geral será de 63 amperes curva ser o basta dividir a potência total da instalação pela atenção usei essa curva porque o disjuntor geral deve ter a couve igual ao disjuntor de maior curva do circuito o DPS será de Classe 2 que a instalado no que descer 175 Volts no mínimo uma, uma vez a tensão entre fazem o vídeo por norma de 20 a 40 Km indicado para residências Urbanas no nosso caso a gente vai usar um de 20 Km o ideal será bipolar

classe aqui é para corrente alternada 63 amperes corrente nominal que a mesma corrente do disjuntor geral e fuga de corrente de 30 milhões em resumo de um tour protege os cabos o DPS protege os equipamentos e o Dr as pessoas e o seu bolso porque ele detecta fuga de corrente deixamos Nossa lista de compras como o nosso sistema de aterramento é tms os cabos neutro e de proteção então separados no que descer então devemos usar um DPS também para o neutro e antes do IDF porque eles também protegem o ideia é contra sobretensões o terra

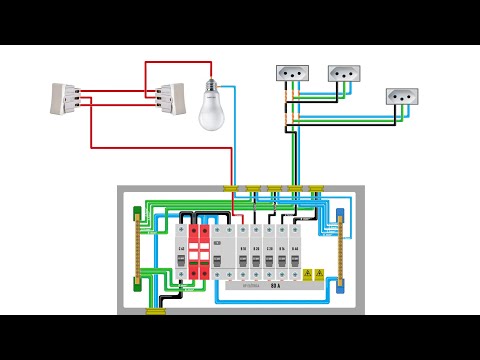

é ligado diretamente no barramento o neutra ligado em um dos DPS seja ampliado para o IDR e a fase passa primeiro pelo disjuntor geral EA ligada no outro DPS jampeado para o II Dr o neutro sai do IDF é ligado no barramento até esse momento usamos apenas cabo 16mm há os cabos que saem dos DPS devem ser de no mínimo 4 MM conforme Norma mas como não temos na nossa lista de compras por isso usei o de 6mm a fase será distribuída para os juntores por um barramento do tipo pente de 80 amperes e de

oito terminais os isoladores nos terminais que não forem usados o quadro tá montado agora é só distribuir os cabos de cada circuito de 6mm por circuito do chuveiro de 2,5 por circuitos de tomadas de uso geral e 2,5 por circuitos de tomadas de uso geral da cozinha e da área de serviço de 2,5 por circuito de tomadas específica e de 1,5 por circuitos de iluminação que não possui cabo de proteção uma dica começar a fazer a instalação pelos cômodos que compartilham os mesmos circuitos o primeiro será o banheiro os cabos do chuveiro serão emendados aos

cabos de alimentação por emenda de prolongamento na tomada o borne do meio vai o cabo de proteção e os Bornes das extremidades vai a fase e um neutro manter o padrão e depois dos cabos para todas as tomadas da instalação Instalação da lâmpada acionada pelo interruptor simples o neutro vai no banco está em contato com a carcaça lateral do bocal essa é uma medida de segurança para não energizar a rosca da lâmpada a fase Vai Um dos Bornes do interruptor e para fechar o circuito nós vamos ligar o interruptor no bocal da lâmpada através de

um cabo retorno no corredor retomada do mesmo circuito do banheiro EA instalação da lâmpada com interruptor é só repetir a forma de Instalação feita no banheiro no quarto temos 4 tomadas serão feitas emendas de derivação para levar os cabos a todas elas as duas lâmpadas serão acionadas para apenas um interruptor leve a fase em um dos Bornes do interruptor e o neutro semelhante aos cabos das tomadas terá uma emenda de derivação para atender as duas lâmpadas o mesmo acontece com cabo retorno na sala temos dois interruptores Paralelos para acionamento de uma lâmpada esses interruptores tem

3 Bornes a fase a central de um dos interruptores e na sequência nós vamos ligar três cabos de retorno dois nas extremidades de cada interruptor interligando os dois interruptores e um que sairá do borne Central do segundo interruptor até o bocal da lâmpada área de serviço tem duas tomadas que pertencem a outro circuito de tomadas a instalação da lâmpada com interruptor é só repetir a forma de Instalação feita no banheiro e no corredor na cozinha tem outras três tomadas de uso Geral do mesmo circuito da área de serviço e a tomada específica do Forno Lembrando

que ela tem um circuito próprio a instalação da lâmpada com interruptor é simples igual a gente já fez no no banheiro no corredor finalizamos a instalação sei que muitos proprietários não compram alguns dos componentes de proteção mostrados nesse vídeo mas se você for um profissional da área é seu dever alertar os perigos e os riscos de não usar esses componentes se mesmo assim ele não aceitar paciência você fez só a Ah tá eu avisar Pessoal espero que tenha ficado Claro a todos tentei trazer um vídeo bem completo Olha o pessoal até mais
