Me Salva! DIO07 - O Retificador de Meia Onda

E aí galera do Salv agora que a gente já viu aí alguns modelos do diodo Viu como é que ele funciona a gente vai começar a ver as principais aplicações do diodo em alguns circuitos elétricos a primeira delas é o que a gente chama do retificador de meia onda para entender esse retificador primeiro a gente tem que entender o que que é um retificador Então olha só muitas das nossas aplicações aí até mesmo na indústria na eletrônica a gente tem sinais que são sinais alternados Como assim sinais dessa forma aqui ó que são tipo senoides

no tempo então eles variam e a corrente ou a tensão ela inverte de sinal ao longo do tempo o que que acontece muitas vezes a gente não tá interessado num sinal desse tipo que a gente chama de um sin sinal ac ou alternate current muitas vezes a gente tá interessado na verdade num sinal DC ou seja Direct current ou corrente contínua então o nosso objetivo é chegar num sinal que seja dessa forma aqui ó uma tensão constante ou alguma coisa que varie só que sempre positivo então o retificador ele vai ser o que tá aqui

no meio desses dois da da corrente ou das tensão a c e da corrente ou da tensão DC olha só aqui vai tá o retificador então o retificador ele é um circuito no qual a gente entra com uma grandeza alternada e sai com uma grandeza contínuo Existem muitos tipos de retificadores porque o que que acontece na maioria das vezes a gente não vai conseguir um sinal assim ó perfeitamente reto muitas vezes a gente vai ter um sinal por exemplo assim ou algum sinal que vai por exemplo fic um tempo positivo e um tempo igual a

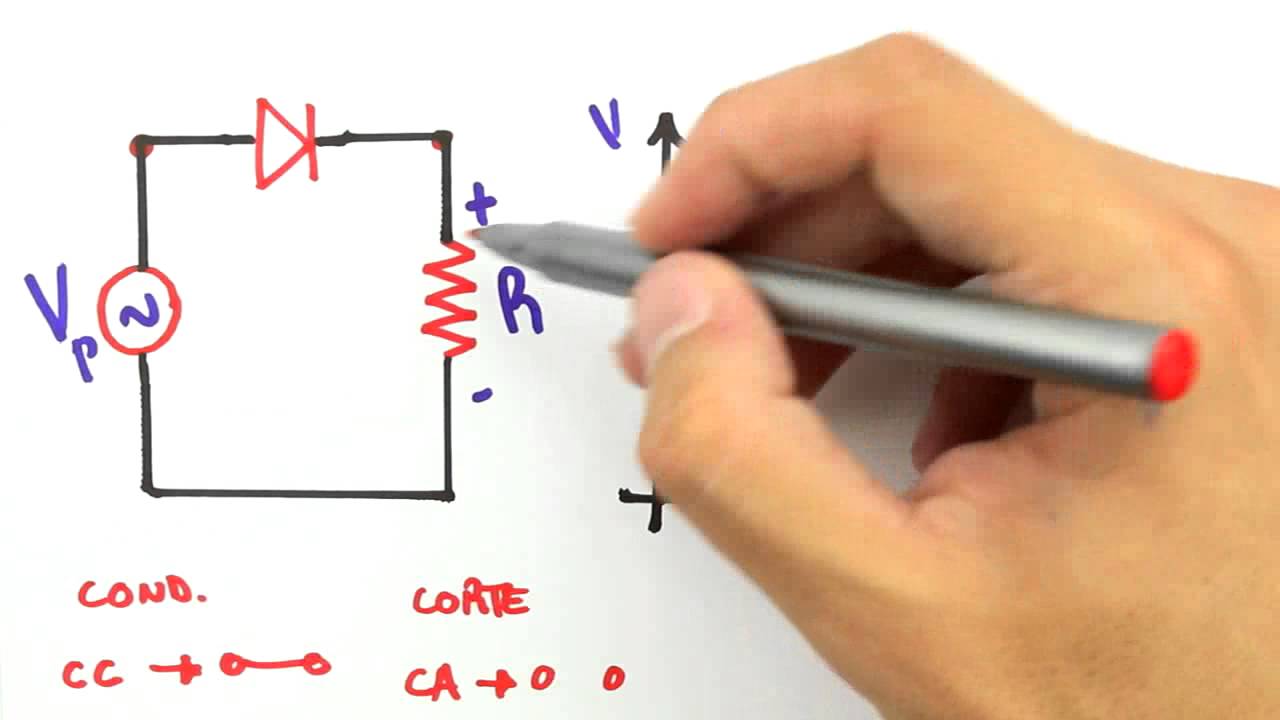

zero então existem vários tipos de sinais DC e o retificador vai ter que projetar de acordo com o sinal que tu tá especificando na saída aí então esse retificador de meia onda que a gente vai ver é um dos circuitos mais básicos que a gente tem com diodos utilizando um diodo ideal a gente tem o seguinte circuito Olha só uma fonte de tensão um diodo e um resistor essa fonte de tensão ela vai ser uma fonte de tensão senoidal com uma com uma tensão de pico que a gente vai chamar de VP esse aqui é

o nosso diodo e a nossa tensão de saída vai ser a tensão nesse resistor R aqui então vamos desenhar nesse gráfico como é que é a nossa tensão de entrada ou seja essa fonte aqui ela é uma senoide Então ela se comporta dessa maneira aqui ó e assim vai a nossa tensão de saída vai ser Justamente a tensão nesse resistor Então vamos analisar como é que vai se comportar esse circuito Olha só Começando primeiro nessa parte aqui em que a gente tem a tensão V positiva o que que acontece se ela é positiva então a

tensão nesse ponto é maior que a tensão nesse ponto sendo assim esse diodo aqui tá em condução com como a gente já viu o diodo ideal quando ele tá em condução ele se comporta como um curto circuito ou seja ele é um fio então quando a tensão é positiva ou seja nesse semici aqui a gente tem que o diodo é um fio se tu transformar o diodo num fio a tensão no resistor fica exatamente igual a tensão da fonte aqui então a tensão no resistor é igual a tensão da fonte nesse pedaço aqui ó ela

tá em vermelho bem em cima da tensão em azul agora o que que acontece nesse outro semiciclo aqui que é o semiciclo negativo olha só a tensão nesse ponto aqui é menor que a tensão nesse ponto portanto esse nosso diodo agora tá em corte o diodo em corte como a gente já viu ele é um circuito aberto ou Ou seja a gente tem que abrir o circuito aqui entre esses dois terminais fazendo isso nota que não tem corrente nesse circuito se não tem corrente então a tensão no resistor é zero Portanto o que que acontece

a tensão fica zerada nesse semiciclo negativo quando a tensão passa de negativa para positiva ou seja ela recomeça o ciclo acontece a mesma coisa o diodo passa a estar em condução de novo e a gente tem a tensão de saída no resistor exatamente igual a tensão de entrada e assim vai então nota que esse aí é um retificador por a gente tinha uma uma uma uma tensão alternada na entrada e na saída a gente tem uma tensão que é contínua na verdade ela não é contínua no sentido de ser constante mas ela é contínua no

sentido de tá sempre no mesmo sentido ou seja sempre positiva então agora que a gente já viu esse retificador a gente vai ver um modelinho um pouco mais realista desse retificador Ou seja a gente vai usar aquele modelo dois do diodo lá que é aquele modelo em que a gente associa ao diodo uma fonte de tensão quando ele tá em condução Então olha só a gente vai ter a nossa mesma tensão de entrada aqui que é aquela tensão senoidal agora agora o que que acontece o diodo quando ele tá em condução ele se comporta como

uma fontezinha de tensão de valor oposto àquela fonte aquela tensão que tá sendo aplicada nele então Olha só vamos supor que essa tensão tá mais ou menos aqui ó tá meio exagerado depende na verdade do valor desse VP mas se aqui tá essa tensão VG que é a tensão dessa fontezinha já o diodo em corte ele vai se comportar novamente como um circuito aberto então o que que acontece pro diodo entrar em condução esse nosso essa nossa tensão de entrada ela tem que tá igual ou maior que essa tensão Veg Então olha só antes nesse

pedaço da curva aqui ó em que a tensão de entrada é menor que V Gama o diodo ainda tá em corte então a tensão no resistor aqui é zero porque não tem corrente no circuito Então nesse ponto aqui a gente tem ainda tensão Zero no diodo quando a tensão passa a ser maior que VG o diodo entra em condução e o que que acontece a tensão no resistor vai ser a tensão da fonte menos a tensão do diodo Então a gente vai ter o seguinte comportamento olha só a tensão da fonte que é esse valor

aqui menos VG ou seja ele vai fazer assim ó até o ponto em que a tensão da fonte é novamente igual a tensão V Gama que é esse ponto aqui ó e aí quando passa ser negativo é sempre o diodo tá sempre em corte que nem antes então ele vai vir aqui no zero Quando ele chegar aqui ó do mesmo jeito aqui nessa tensão VG ele passa a conduzir então nota que no modelo mais realista do diodo quando a gente associou a ele essa fontezinha aqui de tensão a gente tem ó o a tensão no

resistor sendo diferente de zero por um tempo mais curto do que a gente tinha naquele naquele modelo do diodo ideal aí isso aí vai normalmente vai acontecer com todos os teus dispositivos ou seja quanto mais realista tu modelar os componentes do teu circuito mais difícil vai ser de tu conseguir a resposta que tu realmente quer por exemplo se a gente começasse a usar a influência da temperatura ou se a gente botasse um resistor em série com o diodo aqui quando ele tá em condução essa curva Já ia ser diferente também então essa foi uma aula

sobre o retificador de meia onda nas próximas aulas a gente vai ver algumas Outras aplicações do diodo que são bem conhecid aí na eletrônica para depois a gente começar a ver mais circuitos aí pra gente analisar com diodos era isso aí então e até lá
