Tipos de cargas dos rolamentos - radial, axial e combinada

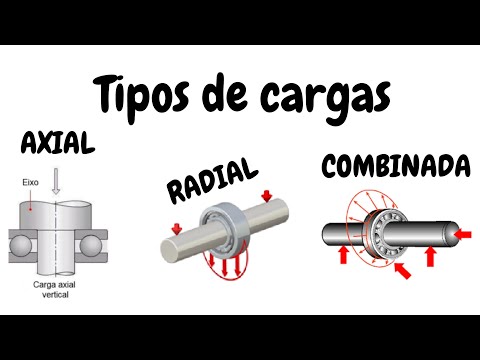

fala pessoal tudo bem seja muito bem vindo a mais um aula aqui do nosso canal Eu sou professor Eduardo e no vídeo de hoje nós vamos aprender sobre a principal função dos Rolamentos que é suportar cargas mas primeiro nós temos que entender Qual é o direcionamento das cargas ou seja o que é uma carga Radial O que é uma carga axial e que é uma carne O que é uma carga combinada ou uma carga mista Primeiro vamos entender aqui o que são essas cargas Observe em um eixo eu posso ter carga perpendicular ao eixo fazendo

um ângulo aqui de 90 graus ou eu posso ter uma carga axial Ou seja no mesmo sentido do eixo e ainda as duas cargas veja só primeiro eu tenho aqui ó Observe que eu tenho eixo certo eu tenho um eixo antes e a gente entender conhecer os tipos de rolamentos temos que saber quais são as cargas que serão suportadas em determinadas equipamentos aqui eu tenho um eixo e tenho aqui dois rolamentos e todos os dois rolamentos aqui eu tenho rolamento rolamentos rígidos de esferas A única diferença que um deles é aberto e outro é vedado

aqui em ambos os lados e a característica do rolamento fixo o rígido de esferas ele é para suportar Cargas radiais em cima perpendicular ao eixo e limitadas Cargas axiais em resumo carga Radial carga axial se eu colocasse aqui ele na por exemplo aqui ele na vertical e um esforço aqui fosse nesse sentido eu teria que tem um rolamento que suportasse cargas axiais veja só primeiro que é uma carga Radial uma carga Radial é uma carga perpendicular ao eixo fazendo aqui um ângulo de 90 graus Isso é uma carga Radial e alguns rolamentos são projetados para

suportar essas cargas outros rolamentos para cargas axiais ou cargas combinadas vamos aqui para os exemplos primeiro eu tenho aqui ó um exemplo de uma carga no sentido do eixo certo no sentido do eixo é uma carga axial e um exemplo que nós podemos encontrar em um muitão aqui ó de uma talha ou uma ponte rolante aqui eu vou ter o peso o peso e esse peso tá sendo no mesmo sentido do eixo Então vamos ter aqui um rolamento um rolamento que suporta carga axial não pode ser um rolamento que suporta carga apenas Radial nós temos

aqui ó um exemplo vou mostrar aqui o que seria um rolamento um rolamento aqui axial nesse caso é um rolamento axial de esferas e aqui ele é projetado para suportar carga no sentido do eixo Observe se eu colocar uma carga aqui ó Se eu colocar alguma carga aqui perpendicular o eixo primeiro que ele não vai suportar que ele vai abrir então eu tenho aqui um rolamento um exemplo de um rolamento que ele é projetado para suportar cargas axiais rolamento axial de esferas de escora simples é justamente este rolamento aqui Então veja que além de conhecer

os rolamentos eu tenho que saber para Qual objetivo ele foi projetado Então esse rolamento é para cargas axiais rolamento rolamento axial de esferas cargas aqui no sentido do eixo certo rolamento axial de esferas então Aqui nós temos um exemplo e uma aplicação de rolamentos para cargas axiais rolamento axial de esferas aqui é justamente o exemplo que eu mostrei a pouco e são rolamentos rígidos de esferas que eles são projetados para altas rotações e cargas radiais cargas perpendiculares ao eixo um exemplo bem comum é aqui ó na transmissão aqui de polias e Correias A exemplo dos

equipamentos dos motores elétricos você vai observar boa parte deles são rolamentos rígidos de esferas Porque tem toda o esforço aqui das polias e Correias né perpendicular aqui ao eixo tendo uma carga aqui Radial altas rotações né altas rotações e cargas no cargas perpendiculares ao eixo rolamentos rígido de esferas cargas radiais certo mas Em algumas ocasiões e algumas situações também tem cargas combinadas O que é isso são cargas radiais e cargas também axiais então cargas e cargas axiais algumas situações isso também vai ocorrer a exemplo aqui de um torno convencional o rolamento vai estar aqui ó

e observe que aqui tem todo o sistema de transmissão trens de engrenagem o próprio peso da placa sobre o eixo aqui ó perpendicular o eixo este rolamento que fica aqui nesse eixo árvore aqui é um rolamento que ele está submetido ao esforço de carga tanto Radial como axial porque axial porque é o momento que vem trabalhando aqui no torno vai fazendo um esforço sobre o eixo o eixo que aqui estará por exemplo uma fabricação de um eixo Então vem aqui com a ferramenta vai causar um esforço aqui no sentido do eixo e aqui já tem

um esforço Radial então nessas ocasiões eu preciso de rolamentos que suportam cargas tanto Radial como carga axial Então nesse vídeo se você viu até o momento e já entendeu o que a carga Radial axial fica bem mais simples entender aqui a carga E qual seria o quais seriam os rolamentos que atendem essas solicitações a exemplo dos Rolamentos cônicos de rolos que são esses aqui ó rolamentos cônicos de rolos eles são projetados para cargas radiais e Cargas axiais em um sentido que no caso esse sentido aqui ó certo no sentido oposto ele vai desmontar então cargas

aqui radiais e cargas axiais então aqui este rolamento ele pode ser montado porque ele vai admitir cargas radiais e axiais então rolamentos cônicos Observe o quanto isso é importante às vezes pode ocorrer até pela falta ainda do conhecimento de ter um rolamento para fazer uma substituição que ele tem as mesmas medições Convenções Mas você tem que saber que existe rolamentos que eles foram projetados para apenas radiais apenas cargas axiais cargas combinadas mais se você montar no sentido contrário ele não vai fazer o efeito desejado por exemplo rolamento também para cargas combinadas com rolamentos de contato

angular de simples carreira ele Vai admitir carga Radial e axial também em um sentido Mas dependendo da forma que você Monte ele pode também não atender a solicitação Tá certo então nesse vídeo apresentei o que a principal função dos Rolamentos que é suportar cargas alguns rolamentos apenas cargas radiais outros axiais outros combinadas também tem rolamentos que admitem pequenas oscilações ali que são os casos dos Rolamentos autocompensadores mas em resumo carga axial carga no sentido do eixo carga Radial perpendicular ao eixo carga combinada ou mista quando eu tenho carga Radial e carga axial a mesma solicitação

Tá certo então essa foi a nossa aula de hoje Espero que tenha gostado se você gostou curte se ainda não é inscrito no canal por favor se inscreva e continue acompanhando os nossos conteúdos um grande abraço e até as próximas aulas
