Como Programar o Timer do CLP ? - Automação Industrial - Aula #10

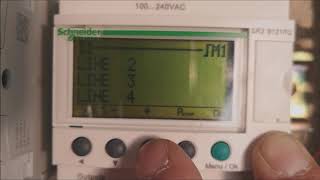

olá tudo bem o meu nome é flávio e esse é mais um vídeo de automação industrial hoje nós vamos falar do time do clp aprender a programar ele você vai ver que dá pra fazer muita coisa e muito fácil vamos lá vem comigo [Música] o timer ou em português temporizador é um recurso que existe no crp pra gente controlar tempo ou seja podemos usar o controle do tempo em nosso programa vamos direto aqui aucélio soft certo ao nosso simulador de clp inclusive o software que utiliza para programar esse clp aqui cada clp tem um software

específico certo mas utilizando a linguagem nada é genérica para você utilizar nos outros lps e se você não assistiu aos vídeos anteriores assisti lá é o ensino passo a passo o que é o clp como instalar e software tudo tranquilo sem nenhuma estéreo bom bom com o software aqui a gente vai criar um novo programa certo até já salvei ele vir aqui em ms com o nome de time e vamos já direto no recurso do temporizador o time não vejo aqui embaixo bem aqui nos controles nós temos aqui esse relógio incerto a letra t e

nesse clp eu tenho oito temporizadores até 8 podemos utilizar oito temporizadores diferentes pra coisas diferentes o caso que vamos pegar esse primeiro temporizador e como praticamente tudo num clp nós temos nele o conceito de uma chave temporizador ele pode contar o tempo e de acordo com a configuração que a gente vai fazer ele pode ligar ou desligar essa chave então vamos colocar ele aqui na coluna coil certo e ele na coluna coisa serve para receber um pulso para acionar para parar para receitar esse time então por isso que a gente coloque direto aqui na coluna

corre pra que a gente possa ter controle sobre taiwan e também podemos colocar ele aqui na coluna conta de qualquer uma dessas colunas contente 123 porque ele por sua vez também é uma chave inclusive vejo se ele está aqui com a letra t no caso aqui tem um porquê é o temporizador um então com a letra t significa que ele está configurado que ele está na função de chave e na com a letra t t 23 aqui ele tem a função de controle ou seja controle do time nós vamos ver que a função de controle

a gente vier aqui com o botão direito em cima dele ou clicar no clicando em propriedades que a gente vai ver daqui a pouco nós temos essas duas opções vale deixa um input e o reset input o vale deixa pressionar pra parar enfim é o vale day já que a gente vai utilizar para controlar o acionamento do time já o reset nós utilizamos para recitar ou seja se existe alguma contagem o reset vai fazer com que essa contagem volte o início seja zerado não podemos por exemplo colocar aqui um outro o mesmo time 11 mas

aqui em baixo vamos colocar ele na função de reset então basicamente eu posso trazer ele aqui no programa nessas três dessas três formas para controlar o acionamento como xavi e para controlar o reset bom dessa forma então agora vamos só colocar aqui uma chave mesmo à entrada um eu vou colocar aqui a entrada 1 será o controle desse temporizador 1 a chave do temporizador nós podemos controlar que uma saída ou controlar aquilo que um certo vamos fazer com que esse temporizador controle essa chave e o reset aqui vamos colocar a entrada 2 como se eu

tivesse aqui duas botoeira está a primeira vai controlar o acionamento do time ea segunda vai controlar aqui há um reset só colocar as linhas aqui olha colocando à venda o tracejado pra ficar uma linha constante dessa forma estou ligando aqui a entrada 2 na opção de reset bom com essas possibilidades vamos agora simular pra gente começar a ver o time funcionando então a gente vem aqui em simulei xvii veja que quando a gente trabalha com o time já aparece aqui essa telinha aqui mostrando a contagem de tempo ele já internamente ele tem ali um relógio

certo uma contagem de tempo ea partir dessa contagem de tempo que a gente pode configurar o nosso time então veja essa contagem aqui ainda não é o time em si que é esse é só um recurso que os lp tem lá dentro que permite a partir deste recurso contar tempo agora o time em si nós temos ele aqui nessa sábado nessa janela em baixo e se funcionar blocks e aqui nós temos ter um e vejo ele está parado a referência é zero ele ainda não contou nada então poxa se a gente quer utilizar esse time

primeiro lugar a gente precisa configurar essa referência ou seja quanto tempo ele vai contar ea gente vai ver que essa referência utilizada de diversas formas de acordo com o tipo do time é que a gente vai configurar o tipo a gente vai falar por enquanto mas vamos agora voltar lá no programa vamos voltar aqui em cima com o botão direito do time vamos entrar em próteses e esse preço é de velho é justamente o tempo de referência que a gente vai configurar aqui em segundos em minutos e segundos em horas e minutos enfim diversas formas

de configurar vamos colocar aqui por exemplo cinco segundos 0 55 segundos é o tempo desse time por exemplo a partir do acionamento quero que ele conte cinco segundos para ligar ou desligar alguma coisa então configurei os cinco segundos do ok agora a gente pode voltar para a simulação veja aqui em referência a gente já tem aliás cinco segundos que é o tempo que o nosso time vai contar bom temos aqui no programa a chave que aciona o timer temos o timer como xavi que aciona saída 1 e temos aqui o botão a entrada 2 que

recebe o time vamos começar a simulação que a simulação então eu vou dar um pulso aqui na entrada um impulso veja que ele começou mais parou o pai então vamos vamos acionar a entrada não acionei não vejo esse tipo de time que está configurado ele está configurado para a entrada acionada ele vai começar a contar a partir do momento que eu tiro essa entrada ele volta a 0 liguei e ele está contando repare aqui a saída de 11 quando chegar a 5 ele liga a saída uma vez que eu desligo a entrada um ele receita

eu ligo ele começa a contar mas se eu clicar na entrada 2 ele resseca independente da contagem se eu soltar entrada 2 ele continua esse é só um tipo de time vamos ver que pouco a pouco a gente vai entender que existem outros tipos de tyler onde vamos parar aqui a simulação vim aqui em prova com o botão direito novamente e em próteses novamente veja que aqui nós temos as suas diferentes funções do time nós temos aqui oito funções no caso desse modelo que eu tenho eu só consigo utilizar até a função set e se

essa oitava seria por um modelo mais atual mas nesse caso eu tenho sete funções diferentes de timer e aqui o que eu sugiro é você testar cada uma delas lá pelo simulador pra você ver qual é o funcionamento de cada uma delas aqui esse gráfico que explicar exatamente qual o funcionamento eu confesso que ele é meio difícil de entender você precisa perder um bom tempo aqui para entender então é mais fácil eu sugiro olha a gente já tinha testado o time na função não foi aquele que eu mostrei que ao ligar a entrada ele conta

ao desligar ele volta para zero vamos ver a função 2 vamos ver que é um pouco diferente dando ok vamos lá pra simulação quem agora de novo ram vamos vamos reparar aqui a contagem eu voltar um pulso agora na porta um olha lá veja que só o bulls manteve ele contando mesmo desligando a porta um ele continuou contando e chegou em 5 segundos parou e acionando aqui o time mineiro o melhor da chave se eu der um outro pulso agora tanto faz ou seja o primeiro pulso negou ele mesmo que existam outros pulsos ele vai

continuar contando até chegar no tempo configurado que aqui são cinco segundos e o reset sim eu vou acionar o recente de um pulso ele voltou para zero hora ligou ele de novo veja estou ligando ele não voltar a 0 mais comum um com até 5 em 5 ele abre aqui a chave e eu posso só receptar ele aqui é com a entrada 2 bom como toda chávena pessoal se eu quiser eu posso inverterá que em vez dele normalmente aberto eu venho com o botão direito coloco normalmente fechado beija a chave do temporizador por isso o

tl fica minúsculo certo e aí eu volto aqui em situação olhando nossa gente e deram um grande veja que ele já está com a à saída 1-a que ligado vamos contar com ele chegando aqui em cinco segundos que queria fazer ele vai desligar ou seja nós temos aqui a lógica invertida só um detalhe é que a gente já viu isso acontecer com outros tipos de chave na nos vídeos anteriores bom a gente falou de dois tipos de time vamos agora para um terceiro tipo de time vamos aqui a função 3 do ranking vamos lá a

simulação hum e olha que ele vai fazer possui um ele está contando ora eu pulso um de novo ele conte ele volta 1 0 tendo cada vez que o pulso ele volta no zero está ativo que é que eu já não coloquei o normalmente fechado normalmente aberto ele ficou ativo e quando chega nos cinco segundos ele desliga vejo ele está desligado seu pulso ele liga talvez ele vai ficar ligado durante a contagem de tempo diferente da função anterior que a contagem de tempo ao chegar no final da contagem ele ligava aqui não enquanto estamos contando

ele está ligado existem outros tipos por exemplo se a gente quiser um time que deixa a nossa saída que intermitente pode ver aqui properties a gente pega essa sair daqui a 7 vamos dar uma simulação hum então a cada cinco segundos olha lá acionei ele está contando ele está ligado ele vai chegar em cinco segundos veja ele desligou e continua contando ele volta a contagem do zero contra 5 segundos e agora ele liga então por exemplo poderia deixar aqui um pisca pisca que ele que essa saída piske a cada segundo não venho aqui olha vamos

colocar inclusive meio segundo no meio segundo olha lá configuro está na função 7 simulação ram aciono ele olha lá ele fica intermitente a cada meio segundo ele fica acionando e desligando funcionando e desligado não posso usar um time pra por exemplo controlar aqui uma luz piscando no caso de uma emergência por exemplo enfim são no caso do meu cérebro e nós temos sete funções diferentes do time cada uma tem uma particularidade um pouquinho diferente e para você ser bem objetivo e entender direto elas simula cada uma delas que você vai ver que é tranquilo entender

o gráfico lá não ajuda muito não tá bom claro que depois que você entender o gráfico começa a fazer sentido mas pra começar faça uma simulação que acho que é bem mais rápido bom então é isso muito obrigado pela sua participação de novo a guarda que o nosso próximo vídeo te espero lá um grande abraço tchau tchau [Música] [Música] [Aplausos] [Música]
