oi oi pessoal hoje nós vamos falar a respeito do relé de distância né função 21 esse relé é bastante empregado em linhas de transmissão a proteção básica de um sistema de transmissão é feito né por meio dos relés de sobrecorrente 50 51 porém esse tipo de proteção ele não é adequado por vários motivos sabemos que o ar grandeza que lhe valia é somente a corrente né então no caso de uma sobrecorrente ele vai atuar então eu tenho algumas desvantagens que ela se estendem cada vez mais então nós sabemos que as linhas de transmissão elas adquirem

comprimentos muito grandes e com isso vai piorar o meu problema de ser atividade o da minha função 50 51 também sabemos que o sistema elétrico ele assume é extremamente complexas e dinâmicas então eu posso inserir uma nova geração remover uma uma máquina já existentes com isso o deveria reparametrizar esses meus relé de sobrecorrente né 50 51 isso é um grande problema para o sistema de proteção vou falar agora de algumas restrições que a proteção de sobrecorrente possui no sistema de proteção esses relés eles são significativamente afetados por variações na geração e também na configuração do

sistema não sabemos que a todo tempo geradores entram e saem do sistema assim como linhas elas também podem entrar e sair isso vai afetar diretamente o relé 50 51 vez com nível de curto-circuito nos barramentos eles são alterados o outro outra restrição outro problema é que os tempos de atuação são variáveis para diferentes pontos de curto-circuito então por exemplo se eu tenho uma linha de transmissão aqui próximo a uma relé por exemplo aplicado aqui nessa barra da esquerda nós vamos ter por exemplo um tempo já tá são de 0,2 segundos para o relé 51 ali

mais afastado tenho tempo de atuação de 0,9 segundos e bem distante da minha linha eu tenho 1,7 segundos então para falta na mesma linha eu tenho tempo muito distante gestação devido a sua característica de tempo inverso os tempos de atuação do relé 50/51 eles são elevados por quê porque existe a necessidade de coordenação com os outros relés né que estão situadas a montante ea jusante então por exemplo nesse coordenograma aqui eu tenho várias curvas inversas né inclusive a atuação de relés 50 nós pô e aqui para uma mesma corrente né dois relevos atuam com templos

completamente diferentes né sabe muito comum aqui a tua em 0,01 segundo e outro atua com um segundo o devido a sua característica de observar somente a corrente do circuito eu não sei meu remessa antes não temos não consegue distinguir entre correntes de curto-circuito e correntes originadas de uma sobrecarga também são necessários estudos continuados sempre detalhados das correntes de curto-circuito para que esses relés sejam reajustados e forma periódica então a parametrização periódica é sempre necessária e bastante complexa e em relação às linhas de transmissão a solução para os problemas acima mencionados é o relé de distância

função 21 nesses relés né o tempo de atuação é proporcional à distância entre um ponto de da instalação do relé e o ponto do defeito esses relês eles possuem duas grandezas de aferição então eles são alimentados pela atenção aqui vem justamente do meu tp e pela corrente né do circuito que vem do meu pc o princípio de funcionamento desse meu relé 21 se baseia né que a tensão no ponto do defeito é praticamente nula por é medida que ele se afasta do ponto de defeito essa atenção sempre tem disse a aumentar o nosso conseguimos observar

aqui é atenção no próximo ao disjuntor oito é uma atenção muito pequena muito baixa quando eu tenho uma falta e à medida que ele vai se afastando da barra atenção aline o 8 é bem é uma vez que eu tenho essas duas grandezas né tanta atenção quanto o corrente naquele ponto eu consigo fazer essa divisão de ver sobre então nós temos a impedância vista pela minha barra quando ocorre uma falta é isso que dá origem do nome desse relé de distância sempre nossa medida no relé foi inferior ao valor ajustado vai é ocorrer a sua

operação esse diagrama apresenta o princípio de funcionamento desse meu remédio distância então temos duas bobinas aqui uma bobina de tensão que é ligado aos terminais do tp e uma bobina de corrente que são ligados aos terminais do meu tcc a bobina de corrente vai ser minha bobina de operação enquanto minha bobina de tensão minha bobina de restrição se a corrente é elevada e atenção é baixa isso significa que eu tenho curto-circuito próximo agora se eu tenho uma corrente agora baixa há uma tensão elevada significa que esse meu sistema está essa minha falta né está bem

distante no caso de operação esse meu relé vai fechar os contatos do meu disjuntor fazendo a atuação desse meu disjuntor no circuito o alcance do relé de distância é constante e praticamente independente do valor decorrente do defeito então nós podemos afirmar que o relé l independente das variações ocorridas na geração então independentemente se eu entro com geração sai com geração as qualquer alteração na rede ele não vai afetar o comportamento a visualização da impedância no momento do defeito dentro do meu relé isso é uma grande vantagem uma vez que eu não preciso então alterar a

parametrização do relé quando eu inserir novas cargas novas linhas e assim por diante e isso acontece justamente né devido ao fato de que caso aconteça alguma alteração na configuração do sistema além da alteração das correntes de falta as quedas de tensão que é esse valor que estão mentindo de tensão também são variáveis na mesma proporção dessa minha variação da corrente então consequentemente a impedância vista pelo relé ela vai ser sempre constante e aqui eu mostro um exemplo de um sistema em que eu tenho no primeiro caso aqui somente um gerador conectado a essa minha rede

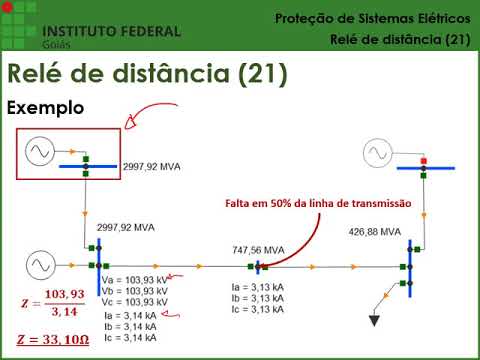

então eu apliquei aqui uma falta em cinquenta por cento da linha e observei a corrente vista pelo meu relé e atenção também vista pelo meu ela é durante o momento da falta então nós dividimos né a tensão pela corrente o que temos ali uma impedância de 33,18 e nessa outra condição foi inserido um novo gerador podemos observar que todo o sistema todos as variáveis né de tensão e corrente foram variados foram alteradas então nós podemos ver que atenção se elevou e também tá corrente de falta é a corrente que o relé ver se elevou porém

uma vez que ambos elevaram ia e proporcionalmente né nós podemos observar que é interdancia né não se alterou significativamente então temos ali praticamente a mesma impedância da situação anterior apesar de inserir um novo gerador na rede e finalmente aqui nós inserimos um terceiro gerador na rede observamos aqui o aumento significativo na corrente escrito e também no nível de curto-circuito nas demais barras do sistema então novamente calculando a impedância vista por pelo relé está instalado nessa barra aqui nós podemos observar que a impedância praticamente não se alterou e essa situação também é verdade para locais diferentes

onde acontece a minha falta então aqui eu alterei o local da minha falta a gente estava em 75 por cento da linha agora eu passo aí antes estava cinquenta por cento da linha agora eu passei para 75 por cento da linha podemos observar aqui que nessa situação um somente um gerador conectado a impedância aumentou por porque justamente a minha foto está mais distante quanto maior p dança mais distante da minha falta desse meu relé o micerino a geração aqui na parte de cima do meu diagrama nós podemos também observar que a impedância é praticamente não

se altera em relação ao caso anterior e finalmente e serena aqui o terceiro gerador nós podemos observar que essa impedância é essa variação de impedância né entre os casos é praticamente nulo então independente da situação operativa do sistema esse meu relé ele vai sempre observar a mesma impedância a impedância é só vai variar quando a falta é está mais distante ou mais próxima desse meu relé é a característica de atuação do relé representada por esse local geométrico aqui então nós vamos ver ao longo desse dessa vídeo aula várias características né essa aqui por exemplo é

um relé do tipo impedância mas nós vamos ver outras também porém é algo semelhante a esse local geométrico então esse meu relé ele vai operar para impedâncias menores que uma impedância é preste pulada que é definida justamente no plano x de impedância r de resistência como sendo um circo então aqui em qualquer posição dessa nesse meu círculo eu tenho a mesma impedância ou somente estou alterando o ângulo né devido à variação de x e dr quando eu quando acontece uma falta e essa minha impedância observa o z da minha linha né impedância da minha linha

ele vai observar se está dentro da zona de atuação dele ou fora se eu pegar a dividir ver por aí e observar que eu tenho uma impedância nesse local significa que ele não vai operar porque a impedância está muito alta porém se observar uma impedância peguei atenção no meu barramento peguei a corrente no meu barramento dividir atenção pelo pela corrente e obtive um z nessa posição aqui nesse caso usei está menor que os de ajuste né que foi ajustado aqui pelo definido pelo esse meu círculo nesse caso o relé vai sim operar e pode-se concluir

portanto que a área delimitada pelo círculo é aquilo que corresponde a sua zona de operação tudo que se tiver além daquele meu círculo ele não vai operar o que estiver dentro do meu círculo eu vou esse meu relevo vai atuar em cima do disjuntor correspondente aí se analisarmos bem aquele local geométrico do relé de distância nós podemos observar que para uma falta é ele vai atuar tanto para faltas a jusante quanto a montante do ponto de instalação desse relé por isso né normalmente é inserido humanidade de vez ional então com essa unidade direcional consigo limitar

a atuação do meu relevo em jejum né junto com 67 a unidade direcional eu consigo atuar a limitar a atuação e somente um sentido que ajustado dentro do relé 67 é claro que o ajuste do relé de distância deve ser realizado de forma se obter torque positivo ou seja atuação do relé para valores de impedância abaixo do valor ajustado normalmente né tomando como porcentagem no comprimento da linha de transmissão igual nós fizemos lá no nosso exemplo cinquenta por cento da linha 75 por cento da linha e assim por diante aqui eu mostro como é observado

esses valores das grandezas nas barras então por exemplo aqui nosso se tivermos uma falta aqui no ponto p na barra b nós teremos essa corrente que passa aqui né que é alimenta esse curto e nesse ponto também nós teremos essa atenção de um e consequentemente dividindo vê por aí nós teremos esse essa impedância esse z1 então essa impedância aqui ó é o que o relé que é que eu coloquei r chamado dr3 essa esperança que o r3 e de forma semelhante na barra cê teremos aqui esse valor da corrente dois esse valor de tensão e

dois e esse valor maior aqui de impedância z dois então nesse caso é o primeiro relé que vai atuar uma vez que eu posso parametrizar ele para algumas zonas de atuação que nós vamos ver mais à frente vai ser esse relé r3 normalmente temos outros outras formas de proteção mas supondo que esse r3 ato e primeiro né nós vamos observar que a corrente que vem aqui da esquerda para a direita vai cessar após isso o r4 vai atuar nós conseguimos observar que a minha falta foi eliminada ela foi isolada o caso r3 fale nós temos

a possibilidade por meio do relé de distância de atuação de forma retaguarda por exemplo r1 aqui para poder atuar de forma retaguarda remota ele vai enxergar essa falta aqui né como a impedância é maior como nós podemos ver aqui né vai ser minha impedância bem mar como se fosse essa impedância é próximo a barra b porém ele vai atuar primeiramente normalmente vai atuar o relé r4 bom e depois vai atuar o relé r1 bom então nós podemos observar que a foto foi eliminada mesmo que fale r3 claro que temos aqui algumas cargas que foram desenergizados

que eles elas não seriam desenergizadas é caso r3 tivesse atuado porém a minha falta foi isolada e no caso de ocorrência de defeito muito próximo aos terminais do tp atenção em cima desse tp vai ser praticamente nula né então nesse caso é não é possível calcular a impedância o relé não consegue enxergar mesma impedância a contenção lula e o relé não opera no caso de existência do arco né existirá uma tensão nos terminais do tp nunca inferior a 4 por cento do valor nominal o que é segura a operação do relé então como praticamente todos

os todos as faltas né que podemos observar existem arcos então isso garante que exista uma mínima atenção suficiente para a atuação desse meu relógio é por natureza construtiva os relés de distâncias são dispositivos de operação instantânea então para que eu tenho alguma temporização para obter alguma coordenação né é necessário inserir temporizadores em algumas zonas de proteção como nós vamos observar mais adiante trago aqui um exemplo para analisarmos alteração ou não operação de um relé de distância que foi instalado numa linha de transmissão como é mostrado na figura aqui desse slide o ponto f onde acontece

a falta está oitenta por cento do comprimento da linha de transmissão que admitimos corresponder inicialmente como o limite de atuação do relé então para faltas que estão antes anteriores ao ponto f por exemplo o que eu marquei aqui esse meu relevo vai atuar para faltas além do ponto f esse meu pé não deve atuar nós vamos analisar é é de operação e na operação do meu relógio e um para uma potência de 100 enviarem uma atenção de 69 kv nós obtemos né uma corrente base do sistema de 863 amperes ignorando a impedância do transformador ea

corrente de curto-circuito nesse ponto nós podemos calcular como sendo um sobre cs que é usei do sistema mais oitenta por cento da linha l porque aonde acontece aqui no meu ponto f nesse caso né corrente de curto-circuito vai ser 2,88 55 p u a minha perez essa corrente né só vou multiplicar o valor da corrente em p u é pela sua base obtemos a corrente é de 2412 amperes então no caso de falta no ponto f teremos a esse valor de corrente a tensão na barra onde se encontra o relé nós podemos calcular como sendo

a a esse valor não p u né 2,88 55 decorrente de falta vezes a impedância da linha que é 0,8 vezes aquela impedância total da minha linha oitenta por cento dela com isso obtemos um tem um valor de tensão em ip ou de 0,29 21 eo em cá ver né uma vez que a minha atenção básica 69kv obtemos uma atenção de 20,15 cave in e a impedância da linha de transmissão vista pelo relé já referida ali é ao primário dos tc cês vai ser é 20150 / 2412 obtemos 8,35 anos então se o relé de

distância foge o estado parece um pedaço de 8,35 anos significa que não vai atuar não vai não vai haver né qualquer atuação de cima relé porque ele está submetida a uma condição limítrofe né o limite de atuação ou não do meu relé qualquer valor acima ele não atua de forma alguma e qualquer valor abaixo ele vai imediatamente atuar esse é o ponto de equilíbrio e vamos agora fazer então analise para uma corrente de curto-circuito em cinquenta por cento da linha ou seja antes né daquela minha zona limite da do meu leque eu acabei de observar

então calculando a corrente de curto-circuito nós vamos obter aqui 3,42 15 p u né para cinquenta por cento do valor da impedância da linha em amperes essa corrente é 2709 one piece a atenção da barra para uma falta em cinquenta por cento a linha né novamente né nós estamos pegando somente a metade dependência da linha nós temos ali uma atenção de 14,1 cave calculando a impedância vista pelo pelo relé defe aqui eu temos um nós temos uma impedância de 5,2 ohms bom então vamos fazer armas a corrente de torque da bobina de operação é superior

aa2402 amperes que 2412 ao ponto de equilíbrio para aquela condição de oitenta por cento da linha então essa corrente nós acabamos de encontrar ela é maior que 2412 atenção que fica na bobina de recessão ela é menor que 20,11 que é aquele ponto de equilíbrio para condição de oitenta por cento o temos tivemos lá uma atenção menor para esse caso cinquenta por cento ou seja eu tenho uma corrente de operação alta uma corrente ea tensão de restrição baixa então né teremos a impedância inferior a impedância do ponto de equilíbrio nessa condição né o relé de

distância ele vai atuar e o outro ponto aqui é analisar um curto-circuito na extremidade de carga da linha de transmissão ou seja utilizar agora não cinquenta por cento oitenta por cento da linha de transmissão eu vou utilizar em pedaço como centro sem por cento da minha linha de transmissão nesse caso a corrente de curto-circuito em pelo vai ser 2,68 91 a minha pele essa corrente é 2.248 amperes atenção né no caso de falta lá no fim da linha vai ser limpo 0,3 403 que sem é cá ver nós temos 23,4 quilômetros e a impedância vista

pela pelo meu relé no caso de uma foto na extremidade da linha nós vamos obter 10,41 dividindo a tensão pela corrente bom então vamos analisar esse caso a corrente de torque da bobina de operação é inferior abras 1412 aquele ponto de equilíbrio com oitenta por cento da minha linha atenção de troca da bobina de injeção é superior ao meu ponto de equilíbrio então portanto a impedância é superior a impedância do ponto de equilíbrio e o relé não atuará ele está além da minha foto do meu ponto que justamente é o caso limite de oitenta por

cento da minha linda nós passamos agora a falar sobre os tipos de relé de distância então existem vários tipos de relé de distância e suas características operacionais elas são adequadas a distintos locais então cada um tem a sua o aplicação o primeiro desses aqui que nós vamos estudar é um remedinho impedância como foi aquele que nós mostramos lá no início dessa aula esse relé de impedância é aqui está mostrado qual que é o local geométrico né desse meu relé ele é indicado para proteção de linhas de transmissão consideradas de comprimento médio e para o seu

nível de tensão tão minhas médias não é se é utilizado o relé de impedância o outro relé o relé de reatância nesse caso é indicado para proteção de linhas de transmissão consideradas de comprimento curto dependendo do seu nível de tensão foi desenvolvido justamente para reduzir o efeito do arco no pote balanço do relógio durante ocorrência do defeito então no caso a resistência do arco pode mascarar a impedância vista pelo meu relé uma vez que eu conhecer inumano uma resistência ali que não existe uma vez que esse meu relé de reta não se ele não enxerga

de forma alguma a resistência do sistema estão enxergar a reatância a resistência do arco não vai afetar esse meu relé então no caso de linhas curtas é início interessante uma vez que a resistência do arco vai impactar muito na na impedância da minha linha vista pelo meu relé então normalmente é utilizado para unhas curtas relege reatância e o relé de admitâncias e também chamado de relé morro ele é indicado para proteção de linhas longas né que são consideradas longas de acordo com o seu nível de tensão uma característica interessante desse tipo de relé é justamente

por ter uma característica direcional de forma natural então nós conseguimos observar aqui que não é necessário inserir a humanidade de direcional como é necessário nos demais naturalmente ele enxerga né ele vai só visualizar uma é um lado da minha linha né só a montante ou só a jusante de acordo com a minha parametrização outro tipo de relé é o relé deslocado então é ele é propositalmente deslocado para enxergar uma área um pouco atrás né da minha onde foi instalado o meu relé e forma que falta ali próximo a barra né ele consegue proteger no caso

quando eu tenho a situação de relé de barra esse meu relé e ele vai poder atuar como retaguarda e aí e o relé motor também pode ser deslocado para acomodar resistência de arco então eu posso deslocar ele por exemplo essa essência de foto que foi inserida aqui para então é desconsiderar aquela minha resistência de falta que vai alterar a impedância vista pelo meu relé o hello deslocado invertido nada mais é do que eu gerei 180 graus né e o que está fazendo aqui é a que ao invés de por exemplo ele observar as fotos que

estão a jusante ele passa observar as faltas que estão a montante da instalação do meu relógio e um o relógio admitância pode trabalhar junto com a humanidade que reatância então aqui nós colocamos observamos aqui o relé mou comunidade x isso é interessante porque porque o relé molho vai dar uma direcionalidade para a minha amizade de reatância e também ele vai limitar a atuação principalmente em relações em relação às condições a operação quando eu tenho condições normais de operação principalmente com fatores de potência muito próximos da unidade nós teremos características né muito parecidos com essa que

estou destacando aqui então como o senhor tivesse um ponto é muito próximo ao eixo r né o eixo real então com isso né vou prolongar aqui a unidade de reatância se eu tivesse somente ela ela iria atuar sobre condições normais uma vez que eu inseri humanidade mô eu não vou mais atuar porque ele está fora da tua se dar a zona de atuação da unidade mor nesse caso a zona de operação vai ser somente dentro desse círculo e abaixo da linha né definida pelo médio derreta seria essa área aqui a chorada em vermelho é uma

característica muito interessante que empregado nos relógios digitais é a característica quadrilateral então é essa característica né é um formado por um polígono em que a impedância são esperança e saídas são altamente flexíveis tão quaisquer pontos desse meu polígono pode ser parametrizado dentro do meu relé então consigo cobrir qualquer área muito facilmente então ele é bastante quando bem dimensionado ele é bastante seletivo e ele consegue coordenar de uma forma muito boa comparado às outras características porém ele só está presente nas unidades direção das unidades digitais né não é digitais justamente porque eu preciso programar definir cada

ponto desse teu polígono nós passamos agora estudar alguns esquemas lógicos de proteção da do relé de distância empregados principalmente em proteção de linhas de transmissão esses esquemas eles são utilizados para acelerar a atuação do relé de distância quando acontece uma falta fora da primeira zona que a proteção primária nós vamos ver com mais detalhes o que são essas zonas mais à frente mas já adiantando é a primeira zona eu vou atuar de forma totalmente sem nenhuma né temporização né então de forma instantânea a segunda zona seria temporizada eu ainda poderia acionar uma terceira e quarta

zonas como nós vamos estudar mais à frente como é esse meu relé pode atuar em segunda zona e ela é temporizada eu vou fazer alguns esquemas lógicos para que no caso de atuação em segunda zona temporária é que a temporizada e eu vou fazer ele virar uns tam tam e para que isso seja possível né deve ser empregado sistemas de telecomunicação que a gente chama de teleproteção então são transferidos sinais de disparo dos relés para os disjuntores localizados na outra extremidade da linha então com isso eu consigo fazer os dois relevos né vamos terminar de

ir na outra se comunicarem então eu vou apresentar aqui de uma forma geral seis tipos de esquemas de proteção o primeiro deles é a atuação por distância escalonada esse esquema o esquema básico de proteção ele funciona aplicando um dispositivo temporizador ajustável para cada zona de proteção para geração de sinais de atuação do relé nesse caso aqui não existe o sistema de teleproteção então nós podemos observar aqui que por exemplo para barrar um nós temos um relé 21 aqui chamado de eletro 2011 que para a zona ou seja para até 80 porcento e ele vai atuar

com 10 segundos após é esses oitenta por cento que eu estou considerando aqui cento e vinte por cento da minha linha de transmissão então é esse ponto ele vai enxergar né se relé ele vai enxergar desse ponto até ultrapassando aqui o valor da minha linha de transmissão ele atua agora para 0,5 segundos e para duzentos por cento do valor da minha linha de transmissão ele vai atuar para um segundo então é isso que é a distância escalonada quanto mais distante né eu vou aproximando de outras zonas com o tempo maior isso vai funcionar para os

dois elétrons nas duas extremidades da linha né então nós conseguimos observar aqui que a zona 1 desse outro relé 2012 ele também né para oitenta por cento da linha e a tua a 0 segundos para há cento e vinte por cento ali na tua 0,5 segundos e duzentos por cento da linha em um segundo da nossa conseguimos observar que tem algumas zonas aqui que elas vão atuar de forma instantânea ambas as extremidades porém por exemplo se temos noventa porcento da linha visto lado da barra um nós vamos observar aqui por exemplo nesse nesse ponto aqui

né após oitenta por cento nós podemos observar que o relé 21 ele vai atuar com um mês segundo o relé 2012 ele vai atuar com 10 segundos é esse justamente essa condição aqui que eu tenho a possibilidade do relevo e um relé 2011 atuar no estacionamente que eu vou utilizar alguns esquemas para fazer com que ele atue no instantaneamente é uma observação importante é que a seleção de qualquer um dos esquemas de proteção que vai ser mencionado mais à frente é complementar né ele vai sempre auxiliar o esquema de proteção por distância escalonada por isso

que eu disse que é o sistema de proteção por distância escala nada né ela é a base nos nossos estudos o segundo esquema de proteção é a o esquema de comparação de fase e sistema e se caracteriza pela comparação do ângulo de fase entre as correntes nos dois terminais consecutivos de uma linha de transmissão essa figura aqui exemplifica a atuação desse esquema lógico de proteção por comparação de faz então no caso aqui de falta sem f-1 ou f2 nós vamos observar que a corrente ela vai vir da esquerda para direita a corrente que passa no

relé 21 lá e a corrente que passa no relé 21-b ela vem da direita para esquerda então nós não temos aqui sentidos com a é uma vez que não temos sentidos com incidentes esses relevos eles vão comunicar entre si vão utilizar o sistema de teleproteção e eles vão solicitar para que seus respectivos disjuntores abrão no caso de uma falta em f3 nós vamos observar que a corrente que vai passar da aqui no do terminal há para o bené que está aqui próximo ao remetente um ar continua sendo da esquerda para direita porém a corrente que

vai passar no 21-b ele altera aqui também para a esquerda da esquerda para direita nesse caso né as correntes são coincidentes a foto está fora da zona de proteção desses dois desses dois relés então eles não vão atuar sobre esse disjuntor 52b nem 52 a cabe ao relé que está é comandando o disjuntor 52c remover a falta f31 tá dormindo se as correntes são coincidentes os relés não operam será sentido das correntes são divergentes esses relés eles vão operar esse esquema de proteção por comparação de casos ele vai substituir a proteção por distância escalonada nos

seguintes casos nas linhas de transmissão onde resistência de contato para terra é muito elevada também nas linhas de transmissão de pequeno comprimento que isso vai resultar em uma baixa impedância visto por esse celestes além disso o temos também né a condição em que as linhas de transmissão possui em compensação série nesses casos eu vou utilizar esquemas de proteção de comparação de fases e não de distância escalonado outro esquema lógico de proteção é o esquema duty que é transferência de atuação direta com subir alcance isso vem da sigla em inglês odut os disjuntores nesse caso de

cada ter e desligados diretamente pelo sinal recebido pelo sistema de teleproteção e emitida a partir de cada terminal mesmo que em algumas situações isso não seja necessário como nós vamos ver mais adiante esse tipo de esquema normalmente a empregado em sistemas em linhas de transmissão de comprimento médio e de cumprimento como ele possui subir alcance nós vamos observar aqui que as zonas de proteção estão antes do fim da linha então aqui a zona de atuação do relé 21 a ele não alcança o fim da linha não ultrapassa o meu terminal b da mesma forma né

que o meu relé que está próximo ao meu terminal b ele não alcança o meu terminal há além disso aqui estão empregadas as segundas zonas de proteção que são temporizados segunda zonas aqui o remetem um ar e a segunda zona do ela é 21-b lembrar a é de proteção ela é sempre instantânea bom então aqui né nós conseguimos observar justamente essas condições aqui a proteção de primeira zona é primária instantânea e ela a segunda zona ela é de retaguarda e ela é temporizada no caso de falta f-3 nós conseguimos observar que o relé 21 a

que é esse aqui da esquerda ele vai enxergar essa falta e ele vai enxergar essa falta aqui na sua segunda zona então essa segunda zona é temporizada não sabemos que quem deve atuar nesse caso aqui vai ser o relé aumente o relé 50 51 que atua no disjuntor 52c então eu vou parametrizar o meu relé 50/51 para atuar antes do meu relé 21 a né então relaxante 51 que comanda 52 e deve atuar para essa falta e o relé 21 a deve ir aí a bota mais não irá agir diretamente irá agir como retaguarda no

caso de fale-nos 52c e no caso de falta f2 o que que vai acontecer nós sabemos que o relé 21-b ele vai atuar na sua zona primária primeira zona aqui então ele vai atuar de forma instantânea o relé 21 a ele irá enxergar somente ele vai enxergar essa falta f2 porém conseguimos observar aqui que ele está em uma região em que se encaixa a segunda zona então ele iria atuar de forma temporizada o que nós vamos fazer aqui aplicar esse esquema lógico para fazer com que ele atua de forma instantânea bom então a ser sensibilizado

o relé 21-b ele acaba enviando um sinal para o terminal há então nós conseguimos ver aqui né 21-b foi sensibilizado ele fechou esse essa minha chave fechou meu disjuntor e juntamente com isso ele enviou um sinal de transmissão para o terminal há por meio da tela é proteção e o sinal então aqui vai ser recebido você recebido pelo terminal a né percebido pelo 21 lá fazendo com que instantaneamente esse meu relé 21 a ato então uma vez que eu fechei aqui né eu tenho caminho para de corrente para o meu disjuntor então aqui ó com

isso de um ter 21 ar irá atuar de forma instantânea mesmo que a falta está em sua zona segunda zona né sua zona número 2 e no caso de foto f1 não sabemos que vai cair na zona primária dos dois então aqui 21 a vai atuar de forma instantânea porque caiu aqui na primeira zona e 21 beber atuar de forma instantânea porque também caiu na primeira zona dele e nesse caso aqui não haverá nenhuma interferência do sistema de teleproteção porém permitido de segurança e sistema de proteção ele irá se comunicar é levar e trafegar informações

ocorrendo a recepção ea transmissão de sinal entre os terminais a e b bem novamente de sem a necessidade só motivos de segurança mantém-se final sempre funcionando e aí o esquema lógico de proteção bastante utilizado no sistema de proteção é o pote p o t t então ele vem da sigla em inglês que traduzido significa transferência de atuação permissiva com sobre alcance esse tipo de proteção ele é utilizado principalmente em linhas curtas porque eu faço esse sobre alcance e as senhas curtas tem problema de apresentar deficiência de atuação justamente por ter e imprecisões dos valores ajustados

fazendo esse sobre alcance eu vou eliminar esse problema de imprecisão uma vez que ele possui a atuação permissiva o local de juntor somente será efetuado com a permissão recebida pela outra extremidade então pode-se ajustar a proteção de cada terminal com sensibilidade suficiente para alcançar os limites da própria linha de transmissão justamente por esse motivo que ele é de sobre alcance e essa figura aqui vai mostrar vai nos exemplifi car essa esse esquema lógico pote então nós conseguimos observar aqui que a zonas primárias de atuação no meu relé tanto 21 a quanto o relé 21-b ele

escuta passa né os seus terminais extremos então aqui ó a proteção primária né de primeira zona ela outra parte do ultrapassa os limites das linhas definidas pelas terminais aqui a e b e no caso aqui de falta em f1 vamos analisar esses esquemas aqui de proteção a aqui abaixo então ocorrendo a falta f1 ambos os relés eles vão ser sensibilizados em sua primeira zona porque né vai para passar as minhas essa minha meu lindo está ali por causa que vou fechar esse meu terminal 21-b e vou fechar esse meu terminal 21 a de forma semelhante

eu vou também enviar do 21-b um sinal para o 21 a do 21 a eu vou enviar um sinal para o terminal b tão sistema de proteção ele vai ser vai utilizar vai ser utilizada nesse caso né e eu vou fechar aqui em contato que está em série permitindo com que eu abra tanto 21 lá conta um 21-b então essa recepção que está aqui no 21-b foi deve a atuação do 21 a dá de forma semelhante né a recepção aqui né do 21 a ela foi transmitida pelo 21 de por isso que ele é uma

situação permissiva o 21-b permitiu que 21 atuasse o 21 anos permitiu com que um 21 de atoa se e para condição de falta f2 né nós sabemos que a lógica de proteção é idêntica e agora vamos analisar no caso da falta f-3 a falta f-3 quem deve resolver o problema aqui é o 52c né normalmente é o relé ali 50 51 que está associada a esse tipo de disjuntor e os relé 21 a ele vai ser sensibilizado para foto f3 e de forma instantânea não seria justamente porque eles essa foto f-3 está dentro da primeira

zona do meu relé 21 a o relé 21-b não vai ser sensibilizado prefe3 uma vez que eu esse meu relé aqui ele enxerga né não somente uma direção eu coloquei aqui dentro com uma unidade direcional então vamos analisar aqui embaixo o nosso esquema lógico sabemos aqui né que foi fechado foi sensibilizado o meu relé 21 lá né ele foi enviado um sinal para o uber foi fechado aqui no caso do de a recepção porém vamos analisar esse é 21-b não foi sensibilizado então essa minha chave aqui está aberta essa minha recepção aqui que vem lá

do 21-b não foi sensibilizado então eu sei que a recepção está aberta então o que aconteceu aqui foi justamente atuação bloqueada então o 21-b não permitiu a atuação no 21 a e nesse caso aqui 21 a pode ser utilizado como a retaguarda a resposta para isso é não porque porque o 21-b nunca vai permitir para que é caso a ocorrência de foto f-3 o 21 a a tui tão 21-b vai sempre bloquear o relé 21 a uma outra pergunta é foi utilizado alguma função de distância a resposta também é não neste caso poderíamos substituir todos

esses elas 21 por relés direcionais ela é 67 tô falando agora sobre esquema lógico de proteção atuação por comparação direcional com bloqueio são instaladas nessa unidade é elementos né que são sensibilizados por faltas que ocorrem atrás das unidades convencionais ou seja eles vão agora essa esse elemento e vai ser sensibilizado elas que elas faltas né que são que acontecem a montante do meu relé bom então vamos estudar nessa figura aqui como funciona esse esquema podemos notar aqui duas unidades né que elas vão enxergar entre aços para frente a jusante do meu relé essas são unidades

que são indicadas com ff a né e fb21 f ae21 fb elas vão funcionar como nós estávamos estudando anteriormente temos também as unidades que vão enxergar para trás que é 21th ea 21tb vamos analisar como funciona esse esquema analisando aqui nessa parte do nosso diagrama na parte de baixo do desenho para as faltas f1 e f2 ambas vão ter o mesmo comportamento e quando acontece a foto f1 e f2 as unidades que enxergam para frente né efe a e fb elas são sensibilizados uma vez né que elas essas faltas estão dentro da sua zona de

proteção já 21 pa e 21tb elas não são sensibilizados elas não enxergam essa essas duas faltas nem f11 em f2 analisando aqui nossos diagrama sabemos então aqui o 21 fb e 21f a eles vão ser sensibilizados né então vai fechar aqui essa chave normalmente aberta aqui nesse caso eu vou ter um bloqueio de transmissão não vai acontecer nenhuma transmissão pelo sistema de teleproteção e eu tenho após aqui r1 que é nada mais é que um retardo no tempo de retardo de 15mm segundos passados esses 15 minutos segundos né esses essas chaves normalmente abertas elas vão

fechar esse essa chave normalmente fechada de recepção né ela permanece fechada e nesse caso o meu disjuntor né tanto os 52 a quanto 52 b eles vão eliminar a faz faltas né f-1 ou a falta f2 e no caso de uma falta fora da zona de proteção desse relé como o caso o dia f-3 vamos analisar agora como esse esquema lógico comporta no caso aqui f121 é 21 fe21 tb são sensibilizados então 21f a ele consegue entregar essa falta e 21tb também consegue enxergar essa falta 21 terra e 21 fb não conseguem então vou marcar

aqui embaixo é quais os elementos né que foram sensibilizadas aqui está a chave normalmente aberto agora foi fechado 21tb e aqui esquerda né temos o 21s fechado no caso aqui do 21tb ele vai enviar um sinal para o terminal a e lembrando que temos aqui um retardo né de 15 milissegundos é a tempo suficiente para o meu sinal lado outro terminal ser enviado pela tela é proteção e chegar aqui na recepção chegando aqui na recepção ele se encontra com uma chave normalmente fechada que acontece aqui então é abertura dessa chave quando então acaba o tempo

aqui no meu retardo de 15 segundos eu fecho a chave r1 porém a recepção que recebeu o sinal lá do terminal a ele agora está aberto né que foi um sinal enviado pela teleproteção impedindo né bloqueando a atuação do meu relé no meu tio tour 52 a o que é correto porque quem deve atuar para foto f-3 não é o 52 a não de motores com atualizar é o diretor 52c bom então nesse caso aqui ter tivemos né atuação bloqueada de forma correta e como sofá agora temos a mesma situação temos ali a fotinho f-3

né efe aê tb são sensibilizados temos aqui o fechamento das nossas chaves 21tb e 2121 enfiar só que o que aconteceu foi uma falha na tela é proteção não houve é ou um cabo rompeu então houve um erro na transmissão do sinal e o sinal de recepção aqui essa chave normalmente fechada permanece fechada passado o tempo de retardo de 15 milissegundos esse essa chave né é r1 ela vai fechar e vai acionar o meu disjuntor 52 a de forma incorreta então esse disjuntor vai atuar antes da atuação do juntor 52c de forma completamente incorreto então

esse esquema e ele é totalmente dependente da proteção da tela é proteção em caso de falha da comunicação nós vamos observar aqui uma falha na atuação do meu esquema lógico e então podemos concluir que para esse esquema lógico os relés 21f a e fbi devem ser ajustados com um sobre alcance para enxergar em além do final da linha os relés 21f a f b t a e tb devem ser dotados de unidades direcionais justamente para enxergar somente a jusante né o a montante no caso dos tthe tb né e o mais importante o desempenho desse

tipo de esquema depende do sistema de telecomunicação sobre o qual deve sempre haver a supervisão contínua então o sistema de supervisão caso ele consiga observar uma falha na comunicação ele vai desativar esse esquema de proteção então poderia a é ativar o outro tipo de esquema de proteção mais comum como o escalonamento que não necessita de teleproteção e na atuação por comparação direcional com desbloqueio o esquema né é sempre enviado um sinal entre os dois terminais estão tempo todo eu consigo observar se está chegando esse sinal e caso não chega esse sinal vai ser sinalizado um

erro e esse esquema lógico de proteção deve ser desativado bom então né vamos supor esse esquema com aquelas faltas ele f1 e f2 vamos analisar como funciona esse esquema sabemos que no caso de falta f1 e f2 olhando aqui na zona de atuação dos relés 21 em 21 b ambos né vão ser sensibilizados então 21 ae21 b são sensibilizados e aqui em baixo no esquema né a chaves elas vão ser fechadas de 21 b e foi sensibilizado e 21 a um sinal é então enviado para o terminal b do terminal há assim como um sinal

enviado do terminal lá para o terminal b na recepção chega esses sinais né e então é fechada essas duas chaves normalmente abertas energizando a bobina do meu é do meu relé né e consequentemente do disjuntor que vai abrir bom então portanto né a atuação desse esquema é feita por desbloqueio ou seja o terminal b desbloqueou a atuação do ar e eu terminar o ar desbloqueou a atuação do b no caso de falha de comunicação caso não houvesse e sistema de supervisão contínua os relés nunca atuariam porque não haveria desbloqueio por isso é extremamente importante esse

sistema de supervisão continua e no caso de falta em f3 nós conseguimos observar que o relé 21 a ele é sensibilizado ele enxerga essa falta porque ele enxerga aqui da esquerda para direita o relé 21-b ele não é sensibilizar somente 21 a é sensibilizar então aqui na esquerda né nós observamos o fechamento da chave do 21 lá e o envio de sinal lá para o terminal b né transmitir de terminar lá para o terminal b porém como não há nenhum sinal do 21-b para o terminal ah não ah desbloqueio pelo do da atuação dos 52

a nesse caso nem 52 a nem o 52b vão ser acionados então nós podemos ver aqui que os contém dois já foi bloqueado corretamente claro porque quem deve atuar para falta f-3 é o disjuntor 52 é sim e como já foi mencionado algumas vezes nós vamos definir algumas zonas de proteção e nós vamos definir alguns critérios de alcance dessas zonas vamos lá vamos aqui observar que temos quatro zonas de atuação a primeira né que aquela instantânea a segunda a terceira ea quarta nós vamos ver aqui para o sente lização de esquemas lógicos de proteção como

acabamos de ver vamos pensar sempre na proteção escalonada o ajuste da zona da primeira zona né é feito para defeitos entre fases ou seja curto circuito fase fase e trifásico deve ser ele deve ser considerado a impedância da índia transmissão correspondente a 80 a 90 porcento do comprimento enquanto que para defeitos monopolares como fase terra thomas em pedaços da linha de transmissão corresponde a oitenta por cento do seu comprimento e para a segunda zona de proteção não esse esquema né não deve ser sensível para a condição de carga máximo devemos ser ajustado o relé de

fase né para 65 por cento da impedância de carga máxima referida ao ano de março sensibilidade do relé raramente essa condição ela tá vai ser descumprido uma vez que as impedâncias está as linhas são muito menores que assim tendências das cargas e essa proteção deve proteger basicamente toda a linha aí acrescentar nem um pouco da linha seguinte o do elemento a seguinte então o que nós fazemos né que ações de proteção deve ter entre 130 e 150 por cento do comprimento para defeitos bifásicos e trifásicos já para defeitos monopolares essa esse ajuste né deve alcançar

cento e sessenta por cento do comprimento da linha e a proteção de terceira zona deve ser ajustada para pelo menos 1,2 vezes você seja vinte por cento a mais é pedaço é vista pelo relé é para uma foto localizado no final da segunda sessão da linha então vamos supor um sistema em que eu tenho um barramento né uma linha de transmissão um outro barramento uma segunda linha de transmissão e mais uma terceira linha de transmissão o que eu estou falando aqui é que no caso de instalação de um relé que 21 nessa barra nós vamos

ter a primeira zona né como já falamos ele atua ali até oitenta por cento da minha linha a minha segunda zona ela é temporizada ela atua ali até cento e cinquenta por cento 130/150 por cento da minha linha e a terceira zona então você quer a primeira a segunda ea terceira zona eu vou considerar toda a impedância da primeira linha mais em pedaço do segunda linha e mais vinte por cento desse valor anterior mas vinte por cento então a terceira zona ela alcançaria uma é o valor muito maior de impedância é comparado às outras zonas

anteriores em sistemas de potências interconectados o efeito da alimentação de corrente de falta né da barra fará com que o relé vejo uma impedância é muito maior quem perdoa é real para falta então isso deve ser sempre levado em consideração em conta quando vou configurar os parâmetros da 3ª zona no caso então se eu tiver alguma outra linha e vai para outra é outra barra na barra geradora por exemplo é essa a impedância vista aqui por esse relé 21 pode ser alterado significativamente então eu devo sempre levar isso em consideração é importante destacar em alguns

sistemas as variações da alimentação da barra remota pode impedir a aplicação de proteção da zona três mas em sistemas radiais de distribuição não haverá nenhuma de dificuldade de aplicação daquela terceira zona uma vez né que é radial eu consigo observar que a impedância da linha bastante é bastante fácil de se obter a proteção de quarta zona não vai é avançar mais ainda igual fizemos com as outras zonas de proteção e sim ela vai se sensível para defeitos para trás né a montante do meu relé considerando a barra onde foi instalado esse relé nesse caso ele

deve ser ajustado para proteger a barra da subestação considerando sempre a resistência do ar e a quarta zona ela vai ser proteção de retaguarda da minha proteção de barra já falamos do alcance dos ajustes da zonas de proteção vamos falar agora dos critérios de coordenação que está mais relacionado ao tempo de atuação então para coordenação de sistema elétrico como se sabe né deve-se adotar o intervalo de tempo entre duas proteções consecutivas que é justamente o intervalo de coordenação para que dois relés tenham um tempo né um relé que está jusante tenha tempo de atuação mais

rápido do que o outro relé a montante o que faz com que eu consiga obter aquelas minhas proteções de retaguarda enquanto o sistema permanece seletivo o valor mais conservador ser utilizado é 0,4 segundos porém sabemos né que pode utilizar valores menores de por exemplo 0,3 segundos principalmente em relevo digitais e no caso de intercessão dos tempos ajustados entre as mesmas zonas de dois relés em salários em barramentos consecutivos ou seja se eu tenho dois terminais o terminal há uma barra e uma barra de ambas protegem as suas linhas é eu tenho aqui um relé 21

e outro relé 21 então aqui nesse caso é o que se enquadra essa situação ou seja aqui eu tenho justamente é dois relés em barras consecutivos nesse caso pode-se adotar um tempo de coordenação de 0,2 segundos a proteção de primeira zona não possui nenhuma proteção né uma temporização intencional então não vou inserir nenhum um retardo dessas zonas porém né sabemos que o tempo de operação do relé é ele possui alguma temporização que ele varia na ordem de 50 milissegundos é para proteção de segunda zona no sistema de 130 138 a 230 kv a proteção de

segunda zona normalmente ajustado por um tempo a gente atuação 0,406 segundos e claro sempre depende do esquema de coordenação com os outros terminais principalmente com ela 50 51 já nos terminais ele de 69 kv a proteção de segunda a zona normalmente ajustado por um tempo de 0,8 segundos já a proteção de terceira zona que é um tempo ainda mais elevado para sistemas ali de 138 a 230 kv utilizamos um tempo que varia de zero vírgula oito um segundo já para 69 kv temos ali um tempo de atuação de 1,2 segundos finalmente para proteção de quarta

zona né ah o tempo de atuação é de um segundo lembrando aqui que a quarta zona é ela vai enxergar para trás oi tá guarda da barra eu tenho que sempre coordenar com essa proteção da barra e para sistemas de 69 kb o tempo de atuação é 1,5 segundos e a partir de agora nós vamos falar do relé de distância eletromecânico o relé de distância eletromecânica ele se baseia nessa equação geral do relé aqui do torque do relé apresentado então nós vamos falar como nós vamos construir aqueles vários tipos de relé relé de impedância de

reatância ela é mo a partir dessa fórmula geral o valor de ir né nessa fórmula é a corrente do circuito ver é atenção do sistema que a ferida pelo tp a corrente aferida pelo tc se é o ângulo de defasagem entre a tensão e corrente esses dois valores aqui reta é o ângulo de projeto do relé né que os valor constante e já definido lá no início do projeto de construção do relé da mesma forma que foi feito lá como nós estudamos um relé 67 o relê direcional o k1 k2 e k3 são as constantes

que estão relacionados com projeto ea construção do relé então esses valores aqui é que nós vamos alterar ou anular para poder obter aqueles tipos de relés diferentes finalmente né com a quatro é a constante da mola de expressão então a característica operacional de cada tipo de unidade o mica é definida pela presença de um ou mais toques do projeto de projeto né do relé então eu vou remover ou então manter k3 e k2 e o cal então vou obter aquelas características que eu necessito é com base nessa situação vamos particularizar a título de exemplo aqui

essa situação vou definir calmo como sendo zero k2 positivo k3 negativo e que a 40 nós vamos definir o k4 sempre zero que ele é a constante da mola para definir a borda né o limite daquela minha é área de atuação do meu relé então é por meio definindo o k4 como 10 nós vamos encontrar o local geométrico de atuação dessa minha equação é com base na condição que foi estabelecida né nós vamos obter essa condição aqui dessa equação tocar duas vezes quadrado menos k3b visíveis cosseno de filme é no teto então nós vamos obter

aqui que a 2 sobre 3 = vi sobre vez cosseno de filme nos tetos sabemos que ver sobre é justamente a impedância então temos aqui k2so ficar três que é uma constante né é igual a z que a minha pedaço vez ficou sendo difícil menos peta então essa equação representa uma reta no plano rx indicando o lugar geométrico de para o torque nulo do relé bom então nós conseguimos observar aqui o que seria esse américo dá um toque positivo ocupa o semi plano inferior limitado pela reta e o negativo semi-plano superior do nosso conseguimos observar

aqui né que eu consigo é a na parte direita aqui né um torque negativo ou seja não atuação do relé e esquerda que o torque positivo ou seja a atuação do relé seu alterar o valor de 2 sobre três eu consigo alterar o valor desse torque zero e consequentemente eu ampliar essa zona de atuação do meu relé da mesma forma que eu consigo ampliar observando aqui os valores de fiz os valores de peta e se o solange k2 e k3 forem mantidos constantes esse variar o ângulo de projeto tetra né nós vamos obter diversas retas

tangentes ao círculo cujo raio é definido por cada 2 sobre três então tem temos aqui várias possibilidades de criação de um relé eletromecânico esse tipo de análise que estamos fazendo é meramente ilustrativo não existe tem uma zona de proteção nenhuma é nenhum lugar geométrico que é definido por esse tipo de relac que nós acabamos de fazer o caso forem modificados aqui valor de dois e três né nós vamos colocar essas retas para si mais pra cima ou mais para baixo em relação àquela original e vamos agora então analisar aquela equação geral do relé especie de

forma específica para o relé de distância impedância ele é composto normalmente por humanidade direcional e três unidades de impedância justamente né porque eu preciso de direcionalidade nesse tipo de relé ele não é naturalmente direcionam a resistência do arco no ponto defeito é vista pelo relé de pv nossa e assim deve ser sempre considerada no caso do remédio de reatância né nós não precisamos considerar que não é de internar você precisamos sim então torta do relevo é definir né vai ser definido por essa solução particular aqui calma negativo cabe dois positivo k3 k4 igual a zero

lembrando que a quatro aqui é só justamente né para nós definirmos o limite de atuação do meu remédio bom então temos observamos aqui que eu tenho 10 igual a menos que a um vezes o quadrado mais k2 vezes não z né que vai ser ver sobre = raiz quadrada de cá dois sobre calmo e essa equação nada mais é que um círculo então se plantarmos aqui é esse círculo nós vamos observar qualquer lugar geométrico de atuação do meu relé a impedância quanto maior o valor de raiz quadrada de cá dois sobre cada um né maior

raio desse meu círculo então maior é a zona de atuação do meu relé impedance e nessa figura aqui é apresentada a zonas de atuação do relé impedância então temos bons exemplos aqui né que na primeira zona nós temos aqui a atuação desse meu relé instalar nessa primeira barra aqui da esquerda é ela 21 e até oitenta por cento da minha linha a zona 2 varia né lá da impedância total da minha linha o mais cinquenta por cento da minha linha dois minha zona 3 está pegando todas as três linhas de transmissão e lembrando que eu

devo ajustar o relé com a impedância e que a vista no secundário dos meus transformadores de medida portanto esse ajuste né eu deve-se passar o valor da impedância deve passar por essa equação então impedância vista no secundários os meus transformadores de medida é igual a impedância que a vista pelo primário né justamente aqui vai ser impedância da linha vezes alguma constante vezes rtc / rtp rtc relação de transformação desse rtp relação de transformação do tp coloquei aqui um cá é um valor entre up1 neto comprimento da linha que se quer proteger então no caso daquela

primeira linha em sp que você tem eu colocaria a linha a impedância da linha um ficar aqui eu colocaria oitenta por cento ou seja 0,8 e quando ao longo do sistema a um transformador de potência sempre deve ser calculado o seu valor único né então normalmente é dado o valor é em porcentagem em pelo né eu devo obter esse valor em ohms é como se pode observar os relés de impedância eles não são direcionais porque eles atuam para defende tanto para após o relé quanto para antes da instalação do eletro então assim uma proteção distância

né utilizando o remédio impedância eu tenho que inserir um elemento direcionar e esse exemplo ele demonstra a necessidade de direcionalidade desse meu relé impedância então temos aqui o primeiro a primeira zona do relé um né que está na que tá pegando ali até oitenta por cento mais ou menos da linha de transmissão um esse revés tá instalado na barra observa em que ele consegue enxergar aqui tanto para frente né quanto para trás da minha linha é da mesma forma o relé 2 né já tô aqui até o ponto 4 porém observamos que ele enxerga para

a linha lt2 mais porém ele também chega para trás né no sentido da linha lt 1 e aqui nessa região ambos os relevos irão atuar no caso de falta aqui nessa posição tanto o relé tá barrar quanto o relevo da barra b vai atuar o que é indesejado porque o remédio da barra de ele foi ajustado para ele deve ser ajustado para faltas que estão no sentido de lt 2 e o relê da barra a ele foi ajustado para faltas deve ser ajustado para fotos no sentido de lt 1 e dessa forma esses e leve

a impedância deve ser sempre complementados por uma unidade 67 o colocando todas as zonas de operação em um único gráfico junto com o meu relé direcional não soube temos essa figura aqui embaixo então nós temos aqui t1 t2 t3 são os tempos de atuação dessas minhas zonas de proteção z1 z2 z3 são as minhas zonas de operação em quizer um é impedância né da linha linha quanto menor é nessa minha impedância mais próximo eu tô no meu barramento de origem quanto maior e mais distante eu tô no meu barramento de origem aqui o inserir né

podemos observar que a linha pontilhada aqui é aquilo que foi bloqueado pelo relé 67 eu só consigo obter torque positivo em na parte superior aqui do meu gráfico aqui embaixo eu tenho somente torta negativo e não tem atuação do meu relógio e para sempre ficar a parametrização do meu relé 21 o tipo impedância nós vamos considerar essa esse diagrama aqui então nós temos aqui um sistema com quatro barras duas linhas e 12 transformadores e no caso aqui nós vamos ajustar o relé de distância que são instalados aqui na barra em alguns dados necessários para o

nosso exercício a carga máxima das minhas l1 aí do está limitado a 75 por cento da capacidade de condução de corrente nos condutores a temperatura do cabo da linha de transmissão em operação e 75 graus celsius e os cabos cessar 447 que são aqueles que estão nas linhas de transmissão suporta uma corrente máxima de seis anos 70 amperes e as perdas no cobre do transformador é de 69,9 97 quilômetros nós precisamos desse valor para justamente calcular impedância do meu transformador as impedâncias das linhas né são definidas pelas suas resistências e reatâncias por quilômetro bom primeiramente

nós devemos corrigir a resistência da minha linha para aquela temperatura de operação que no caso é definido como sendo 75 graus celcius então vou utilizar essa equação aqui né que a resistência corrigida vai ser a resistência original que um caso foi obtida a 20 graus celsius vezes um mais essa constante alpha a 20 graus celsius vezes a diferença de temperatura então temos aqui que a resistência corrigida para essa linha por quilômetro né vai ser 0,14 cima tem três tô calculando as resistências das linhas de cada uma das linhas assim como usar a ganhar tanques né

nós obtemos esses valores aqui e combinando esses valores temos as impedâncias e sabe-se kill a impedância do transformador é 7,09 por cento né que foi dado lá naquela figura inicial do exercício que nada mais é que 0,070 91 portanto a impedância em ohms referida para o lado de 69 kv que é o lado onde o meu relé vai enxergar isso é muito importante o sempre devo utilizar atenção em que o meu relé está é eu vou obter né uma impedância do transformador de 16,8 ohms que eu fiz aqui foi calcular a impedância base do sistema

utilizando a potência do meu transformador ea tensão nominal depois multiplicar pelo valor da impedância em ipiaú e cadê terminar a impedância complexa ou seja é determinar qual que é o meu z eu preciso definir qual que é o meu é eu tenho lá o meu módulo do z agora eu vou definir o meu é foi informado não informado pelo exercício que as perdas no cobre são 69,99 sete quilômetros portanto né para corrente nominal de 167 vírgula 3 amperes né que foi calculado novamente para o lado de 69 kv nós obtemos uma perda do obtemos uma

resistência do transformador de 2,5 once basta dividir a potência que de perdas em vasos por e ao quadrado então temos ali 2,5 ohms som é a reatância do transformador portanto né vai ser calculada e definida como sendo 16,6 ohms então eu tenho que z = raiz quadrada de r quadrado mais x quadrado que eu fiz aqui foi basicamente isolar aqui valor de x nessa equação encontrando 16,6 homens portanto a impedância complexa do transformador vai ser 2,5 + j 16,6 pontos e e agora iremos calcular o valor de rtp nós vamos assumir que a tensão no

secundário do tp é igual a 115 por raio 3 temos basicamente duas tensões padronizadas né 115/115 dividido por raiz três as vamos assumir que nós utp possui essa atenção padronizado aqui portanto né para calcular rtp é simples nós vamos pegar a tensão do primário que é 69kv dividir dividido né por 115 porque as três temos então um rtp de 39,2 e agora iremos calcular o rtc sabemos que foi informado lá no exercício né que o cabo c a 447 suporte uma corrente máxima de 670 pés e também falamos que a sua capacidade máxima foi definida

como 75 por cento desse valor então a corrente de operação dessa linha é de 0 75 x670 que aproximadamente 500 amperes então nós vamos utilizar aqui o relé o terceiro ali atrás de 500 para cinco relação de transformação de central 1 e agora vamos fazer esse fator é que nada mais é que a relação entre rtp por rtc esse valor então né encontramos de 10 aproximadamente 10,4 e terminaremos agora a distância de proteção eu determinei aqui como sendo a primeira zona a oitenta por cento de l1 a segunda zona vai ser l1 completo mais cinquenta

por cento de l2 e a terceira zona ele vai enxergar além do traço né é como se ele enxergasse até a barra de então nesse caso sl1 inteiro mas é de dois inteiro mas a impedância do transformador e portanto z1 né vai ser oitenta por cento desse valor que desse valor de impedância de ali um então nós temos quiser um é módulo dele vai ser 36,4 por cento alcança até 120km da minha linha o g2 vai ser todos os o l1 completo aqui né l-1011 completo mais cinquenta por cento de l2 portanto temos um módulo

dizer-te 63,7 11 então essa zona dois ela alcança é consegue ver até 210 km de distância e finalmente né na zona 3 na o z3 vai ser aí a soma das impedâncias completas de r1 e l1 + zl2 mais use do transformador não temos um módulo dessa impedância igual a 97,8 homens devem chegar lá até o barramento de que está no secundário do transformador e a resistência é a canção total do sistema vai valer 17,6 ohms para resistência 88,6 homens para a minha reatância porque isso é importante é importante para definir qual que são os

ângulos dessas linhas linhas e deve-se calcular também os ângulos dessas minhas linhas por quê porque eu preciso inserir e humanidade direcional e esse torque máximo tem que ficar com um ângulo próximo da unidade direcional então para calcular esses ângulos das linhas basta né nós definimos a tangente a menos um do justamente 2x dividido pelo meu r nesse caso aqui né para a primeira y para segunda linha temos um ângulo de 60 e 1,2 e para 3ª zona né que nós estamos pegando as duas linhas mais transformador temos ônibus de 64,8 graus com isso nós vamos

escolher um ângulo para o meu remédio nacional mais próximo desses valores ângulo aqui não é que possui um ângulo próximo ali um relé de 70 graus por exemplo seria o suficiente e finalmente nós vamos ajustar as impedâncias nesses relés então nós vamos pegar as impedâncias que são vistas no primário e transferi-las para o secundário porque é são essas impedâncias do secundário que meu relevo enxergar então vou pegar a minha pedaço que eu encontrei lá para zona 1 e dividir por aquele fator r que nada mais é que o rtp por rtc no caso nós encontramos

faroeste 10,4 então aqui para a primeira zona né nós vamos ter uma impedância vista pelo relé de 3,5 anos então é esse valor aqui que eu vou ajustar como sendo a primeira zona no meu relato já g2 né eu vou ajustar para o valor de 6,1 e para a terceira e última zona o valor de 9,45 anos esses aqui então são portanto os ajustes das minhas impedâncias do relé de impedância e tchau os ajustes tempos né nós sabemos que para a primeira zona ele não é temporizado porém sabemos também que eu tenho um tempo de

atuação intrínseco que eu considerei aqui como sendo 0,05 segundos é esse é o valor né basicamente o valor que vai ser o tempo de atuação da primeira zona já para segunda zona eu vou considerar um tempo aqui de 0,4 de diferença e eu vou inserir um tempo lá de ajuste de 0,45 somando 0,5 da primeira zona já terceira zona ainda vou colocar mais 10 45 como o tempo de ajuste somado aos tempos anteriores resultando como um tempo total de ajuste da para terceira zona de 0,9 segundos passamos agora estudar os relés de distância admitância também

chegar chamados né relés mor mor porque são relógio admitância né e humor é o contrário de homem e esses relés são particularmente indicados na proteção de fase de linhas de transmissão longas eles são bastante aplicado sem linhas longas da mesma forma dos relés de distância de impedância do ceará distância de intimidação sensíveis a resistência de arco devido a corrente de curto-circuito e sempre isso essa rescenciar deve ser considerado nos nossos cálculos e para construção desse relé de distância do tipo admitância nós vamos considerar essa situação particular aqui tá um negativo k20 ek3 é positivo lá

da nossa equação geral dos relés e é com esses valores nas obtemos essa relação aqui obter com a condição de equilíbrio né o auditório é igual a zero nós temos que ver sobre que nada mais é do que z = 3 sobre kahun vezes com sendo difícil menos peta peta é o ângulo do relé bom então relé de motor né ele vai ser definido por esse local geométrico em que eu tenho aqui um ponto no ponto zero zero um ponto tangente é esse meu círculo e como nós podemos observar esse tipo de relé ele é

direcional nós conseguimos observar aqui que ele vai atuar somente em um lado da minha linha de transmissão os seus valores de k 3d calma forem mantidos constantes e variar mos valor detecta podemos alterar né a angulação dessa circunferência circunferência em relação a minha origem e se alterarmos né os valores de k3k um mantendo sempre reta constante obtemos uma família de curvas nem que o raio desse círculo ele vai aumentando porém esse ponto original aqui ele é sempre mantido e aí e como podemos observar né esses relés são por natureza direcionais então não precisam de um

remédio 67 a eles acoplado e analisando o diagrama abaixo podemos definir ações de proteção e do relé de admitâncias da barra estão ali nós temos a primeira zona como sendo oitenta por cento do dia um a segunda zonas a impedância total de l1 mas se não é importante ele dois e a terceira zona né pegando ali no l2 mais trinta por cento de l3 ii a atração nessas impedâncias em diagrama rx nós obtemos e esse gráfico aqui da direita aqui nós podemos observar a barrar né isso é a baixo inicial e traçamos aqui o as

impedâncias de acordo com os seus ângulos e inserimos agora então o ângulo teta desse meu relé nós passamos agora a indicar os ajustes está zonas então aqui foi indicado o círculo para um cd ajuste com oitenta por cento de l1 e também um o ponto né que indica como sendo oitenta por cento de l1 fisicamente e na segunda zona nós vamos fazer a mesma coisa né você de ajuste eu vamos considerá-la como já definimos anteriormente se l1 mais meio gisele dois e marquei aqui ó na linha onde seria esses l1 mas a metade de l2

finalmente nós temos aqui todas as 3 zonas né zona 1 zona 2 e também o ajuste aqui da ana três assim como né o ponto em que nós conseguimos encontrar de forma efetiva a soma dessas impedâncias em tô dando um zoom maior no nosso diagrama nós conseguimos facilmente identificar um problema os nossos ajustes eles estão incorrectos pois eles não conhecida em com os valores reais em que outros consideram considerei lá e no início né então aqui eu tinha oitenta por cento de l1 e meu ajuste está em um valor anterior a esse oitenta por cento

de ali um da mesma forma é aqui em l 2 apesar de estar mais próximo ele ainda está incorreto já para a zona 3 nós conseguimos observar que o meu relé vai enxergar além do ponto que eu queria definir a ter em mente então precisamos fazer um ajuste diferente do que mostrei o que eu acabei de mostrar para vocês a usar chuchus do relé de advertência deve ser sempre a fim de que o ângulo que eu chamei aqui de gama da impedância da linha de transmissão seja o mais próximo possível do ângulo teto de inclinação

do diâmetro da circunferência o paraíso usei de ajuste ele é definido de acordo com essa equação aqui então vou pegar a impedância da minha linha e dividir pelo cosseno de gama da minha linha menos certa que nada mais é que um ângulo de projeto do relé nesse caso aqui o exemplo fiquei como sendo a 1ª zona bom então aqui né de forma geral a impedância zé vai ser definida por z dividido por cosseno de ômega da linha menos teto e no caso fazendo esse ajuste nós podemos observar aqui que o valor né de ajuste e

ele vai com esse dir exatamente com o valor que eu é definir né como sendo a o limite das minhas zonas de proteção bom então para exemplificar ajuste desses meus relés de admitâncias nós vamos fazer esse exemplo aqui considerar as linhas de transmissão dadas na figura que são essas aqui abaixo né temos aqui três linhas de transmissão determinar as admitâncias de ajuste do relé para o ângulo de torque máximo de 45 graus e considere a temperatura das linhas né como sendo de operação a 75 graus a máxima capacidade de condução de corrente 670 amperes das

linhas atenção secundário do tp de 115 por raiz de 3 e as impedâncias das linhas aqui em são dadas né então cada um tipo de linha que eu tenho mais rápido ânsia e uma resistência por quilômetros de tinta o primeiro passo é definir qual que é a resistência para uma a temperatura de operação de 75° então temos aqui para o cabo 477 uma resistência de 0,14 53 anos por km e para o cabo 336 uma resistência de 0,20 60 ohms por quilômetro eu conheço nós podemos calcular quais são as impedâncias das linhas né multiplicando as

suas distâncias pelas ruas impedâncias por km para nenhum nós obtemos aqui né que é 17 mas j-32 minha dois 18 mais j25 linha três 12000j 16 o rtp né vai ser a tensão do primário dividido pela aquela atenção padronizar do secundário em que nesse caso aqui obtivemos 3313 e considerando a capacidade de transporte da linha sem por cento da nominal nós teremos né uma corrente do primário 670 pés observando os valores comerciais de tcc de corrente nominal do primário tc temos um terceiro de 800 para cinco que nada mais é que 160 para um tô

fazendo aquele nosso fatura é rick rtp prtc temos 3303 por 160 o r nosso ver se 20,7 e determinamos agora as distâncias de proteção então a primeira zonas e um aqui vai ser oitenta por cento da linha as ondas e dois vai ser oitenta por cento da linha um mais cinquenta por cento da linha 2 e z3 vai ser g1 mas é dois mais trinta por cento da linha 3 e devemos sempre calcular o meu gama e esse gama nada mais é aqui o ângulo da minha linha nossa tem que eu estou calculando esse ângulo

para o valor que eu vou ajustar o meu relé então para a primeira zona aqui o gama um eu vou calcular para oitenta por cento da primeira minha nesse caso né eu vou achar um ângulo gama de 68,1 29 calculando o seja ajuste né vou pegar oitenta por cento das doze da linha total de ir por cosseno de gama 1 - reta esse g de ajuste um é de 35,8 anos e o gama dois eu tenho que considerar né como eu disse anteriormente o ponto em que acontece a água limite da minha zona 2 que

nada mais é que a minha impedância da linha dois mais cinquenta por cento da minha linha dois então é 100 porcento da minha linha um então aqui eu tenho zl1 mais cinquenta por cento né é a minha linha 2 com isso eu tenho um ângulo de 65,7 graus pegando essa impedância aqui que eu já descrevi anteriormente dividido pelo cosseno de 65,7 - 45 obtemos um dia de ajuste de 54,90 e 2 ohms som e finalmente para a terceira zona nós vamos considerar a luz l1 completo os l2 completo mais trinta por cento de zl3 com

isso nós calculamos qual que é o valor desse meu ano pegamos essa mesma impedância dividirmos por cosseno de 63,9 45 obtemos um z de ajuste da zona 3g 77,2 6 ohms som e com isso nós vamos dividir esses valores que estão referidos ao primário para o secundário dividindo pela aquele fator r que rtp por rtc tão rtp e rtcp nós obtivemos lá atrás igual a 20,7 então a impedância ajuste é que eu vou inserir no relé para a primeira zona 1,69 para segunda zona 2,65 e 3,73 para terceira e última zona e finalmente o tempo

já justos né não vão ser e nos mesmos daqueles que já analisamos lá no relé de impedância então 0,05 segundos para a primeira zona 0,45 segundos para segunda zonas e 0,9 segundos para a última zona e rapidamente vamos observar aqui como que é construído o relé de distância eletromecânico é do tipo admitância deslocado então se a partir da expressão matemática que representa aquele conjugado do relé de militância que foi mostrado agora anteriormente foi introduzido esse elemento né e vez zb-1 se fosse uma atenção né de forma a substituir a atenção ver pelo fator ver mais

ir vezes beber é obtém-se um relé molhou com suas características modificadas bom então vou pegar aqui esse valor de ver né e vou inserir esse valor aqui e vezes zb no final nós vamos obter esse valor que / enquadrado então cê vai ser calma sobre ficar três vezes cosseno de fi - reta - gb então eu acabo deslocando aquele meu círculo que eu mostrei anteriormente para o remédio demita-se e não conseguimos observar aqui que esse meu relé acaba sendo deslocado por exibir então consegue enxergar né além da parte da frente um pouquinho da parte de

trás do local onde foi instalado um rolé nós passamos agora falado relé de distância to tipo reatância olé distância redundância ou simplesmente chamado de geleia tam se utiliza a reatância medida desde o início da linha no local onde é instalado esse meu relé os relés reatâncias são empregados né e sistemas em que a variação da essência do arco é muito significativo uma vez que eu vejo somente a reatância né essa resistência de arco não vai ser né é considerada nos meus ajustes não vai ser vista pelo meu relé de reatância no caso de unhas curtas

o emprego do relé de impedância seria inadequado justamente porque ele contemplou o valor da resistência de ar que nesse caso é muito grande quando comparada a essência da linha então ajuste não fica preciso nesse caso eu posso utilizar o relé a reatância e é importante destacar que o relé de reatância sozinho somente ele ele não é capaz de definir a presença de uma falta no sistema então é sempre necessário instalação de uma unidade mor ou seja unidade de militância em série com essa função então eu consigo observar que ele vai identificar essa falta sem o

problema da do arco elétrico tô falando então da resistência de arco né ela pode ser definida de forma aproximada por essa equação que é 287 vezes o comprimento do arco que aqui é dado em centímetro dividido pela corrente de curto-circuito em amperes elevada 1,4 podemos observar que esse valor de comprimento de arco é muito difícil de se obter então temos formas alternativas a elas uma vez que a primeira zona ela é instantânea nós poder podermos aqui definir a resistência do arco de forma aproximada como a equação simples da resistência do arco vai ser 50 vezes

a tensão nominal o sistema em kv dividido pela corrente de curto-circuito somente com esses dois valores que são facilmente obtidos nós podemos calcular qualquer arr e de arco e para ser mais zonas uma vez uma vez que elas são temporizados eu preciso levar em consideração esse fatura aqui né que é justamente o tempo de operação então nesse caso a resistência do arco vai ser 50 vezes novamente a tensão nominal somada à 18 vezes a velocidade do vento em quilômetros por hora ver se o tempo de operação esse tempo de operação é que é aquele que

ajustado um cada uma das zonas então 04 05 09 assim por diante novamente dividido pela corrente de curto-circuito e para se definir a equação do relé de distância de reatância a partir daquela equação geral do torque devemos considerar essa equação aqui essa situação particular em que tá um a zero abrir e positivo apresenta negativo a condição de equilíbrio né com a resistência da mala zero para definir exatamente qual que é nosso lugar geométrico e também afeta o ângulo do relé como sendo 90 graus bom então fazendo as substituições necessárias nós vamos chegar a esse valor

aqui ó em que cada 2 sobre 3 = z vezes sendo de z ver sendo difícil nada mais é aqui a reatância então k2 fabricar 3 = x o que isso significa em um plano rx e vai ser simplesmente uma reta né uma reta infinita não sabemos aqui que abaixo esse valor da do meu tio é definido por 4 a 2 sobre três meu relevo atuar e acima esse meu relé não vai atuar bom então esse relé de reatância ele tá baseado na relação entre a componente indutiva da queda de tensão na linha de transmissão

a ocorrência devido à ocorrência de um curto-circuito é de defeito correspondente então meu x nada mais do que é que delta ver ver se o sendo difícil dividido pela corrente de curto-circuito e como foi mencionado anteriormente o meu relé de distância de reatância deve ter também humanidade murro em conjunto então nós podemos observar aqui que eu utilizei um relé de reatância para a primeira zona o relé de reatância para segunda zona e para terceira zona eu vou utilizar o meu relé amor o meu ela é mo aqui tá justamente para realizar para fazer com que

meu remédio já tá se opere corretamente e também ele serve como terceira zona de proteção de distância para a primeira zona atuação então fica dentro desse círculo abaixo dessa linha de primeira zona não seria e essa ashura aqui em vermelho já para a segunda zona nós temos tudo aquilo que está abaixo né dessa minha valor de x 2 então seria essa ashura em azul os fenômenos para terceira zona tudo que está dentro do meu círculo aqui né então tudo que está dentro de um círculo vai funcionar como proteção de terceira zona e como disse a

unidade multa em como funções estabelecer a característica direcional né do meu relec é necessário também controlar a terceira zona de proteção nós passamos agora a falar a respeito do relé de distância digital os relógios detalhes tem as funções similares a seus antecessores eletromecânicos e também aqueles os estáticos né elas combinam unidade de medida de distância com unidade de medida de tensão e de sobrecorrente direcional e assim como os relés eletromecânicos de distância que foram apresentados agora a pouco os relés digitais eles têm as seguintes características primeiro delas é a característica de em essa característica não

é utilizada pelos relés para realizar a medição de distância das faltas a impedância do sistema é ajustado por meio da resistência e da reatância desde o ponto da instalação do relógio até o ponto que ocorreu a falta assim como nós acabamos de ver com os relés eletromecânicos a característica a reatância ela leva em consideração somente a reatância do sistema tão de uma forma geral para os relés de distância digitais de a reatância né é são polarizados sempre com a corrente de sequência negativa correspondente a fase considerada e esse tipo de polinização e permite eliminar a

influência da resistência de falta então de uma forma geral celeste são dotados de três unidades direcionais sendo uma para cada fase e comuns para as quatro zonas porém sempre operando para defeitos ocorridos em um único sentido né a jusante do meu relógio é a característica amor né nesse caso é são utilizados por corrente de sequência positiva correspondente a fase considerada nessa foto aqui nós podemos observar esse relé digital do tipo a geleia digitais de distância eles possuem características bem mais interessante que os eletromecânicos além das características originais eles possuem também registo ou se lo gráfico

localizador do defeito então quando acontece o defeito em já informa ao operador a possível localidade né onde está o local para que ele é espaço um time de manutenção possui registro de eventos para a construção de relatórios e estratégias futuras de manutenção e também históricos de medida de corrente tensão e potência importantes para verificar a correta operação do meu sistema e o sérgio distância ele expulsou unidade subir e sobretensão essas unidades nós vamos estudar com mais detalhes na próxima aula é normalmente né elas são instantâneas porém elas podem colocar alguma alguma temporização caso seja necessário

então ao alcançar uma atenção abaixo daquela que foi pré-estabelecido no ajuste o meu relé vai acionar assim como esse acontecer um estado de sobretensão ele vai acionar o meu disjuntor é uma unidade de supervisão para frente para trás também está presente nos relé de distância digital é então eles possuem essa unidade que tem a função de supervisionar a operação das unidades de medida de distância de forma que ele estabelece um valor mínimo de corrente de atuação o que então que ele vai fazer ele vai verificar se a impedância está dentro daquela impedância de ajuste não

está baixa num pedaço de ajuste e além disso ele vai supervisionar verificar se essa minha corrente ela está acima de uma corrente nominal ou seja tem um curto-circuito e também a minha corrente está a minha impedância está baixa observamos que para as essas unidades supervisão né elas são compostas para a sublimidade de supervisão para frente outra subunidade supervisão para trás a unidade supervisão referida é essencialmente uma unidade de sobrecorrente né unidade 50 que se ela observar qualquer sobrecorrente ela vai ser sensibilizada uma coisa importante ressaltar aqui ela não tem a função de detectar direção da

falta apesar do nome né era é a caracteriza pela função de operação das unidades de medida de cada zona coordenador ajuste direção relacionado no relé o relé de distância digital também possui essa unidade de detecção de falta então de acordo com o parâmetro ele vai detectar o tipo de falta então se eu tenho a componente de sequência zero eu sei que o meu defeito é um defeito modo eu falar você tem que componente de sequência negativa isso caracteriza a ocorrência de um defeito entre duas fases e finalmente se eu tenho uma componente de sequência positiva

eu tenho um defeito trifásico a imagem das detecção de defeito decorrente sequência negativa zero são sempre ativadas quando essas componentes vá alcançam né valores 5 porcento acima de um determinado valor de referência ela esse as componentes elas existem no sistema né são oriundas principalmente duas das dos desequilíbrios da minha rede então tem que ter um valor mínimo e esse valor não é de referência é de aproximadamente ele disse sem milhanperes sucesso componentes alcançar em valores inferiores ao valor diferença a unidade de detecção ela é desativada já unidade detecção da variação de sequência positiva é ativado

em função das variações bruscas no nível dessa componente então se eu tenho um aumento muito significativo e rápido né da minha componente sequência positiva isso caracteriza uma falta trifásica é importante destacar que eu posso alcançar valores de impedâncias das linhas né vistas pelos relés muito pequenas sem a condição de um defeito sem condição de curto-circuito isso é alcançado por exemplo com a oscilação de potência e por esse motivo tem a unidade de detecção de oscilação de potência nos relés de distância digitais então essa unidade lá detectar as oscilações de potência distinguindo uma situação imediatamente anterior

o defeito e uma situação de defeito então o que ele faz ele verifica qual que é a velocidade em que essa minha impedância vai ser alterada com o tempo então no quando acontece um defeito em curto-circuito essa minha impedância ela varia de forma muito brusca muito rápida enquanto que quando acontece um oscilação de potência essa minha pedância ela é mais lenta então o curso naquele meu plano rx bem mais lentamente comparado a um curto-circuito e eu não posso abrir né eu não posso solicitar que o meu disjuntor abra na situação de oscilação de potência porque

isso pode ser resolvido por outros é dispositivos é uma vez que eu tô com sistema interligado eu posso utilizar as redes é os reguladores né de velocidades reguladores de tensão para manter o meu sistema e esse estabilizado então eu não posso ficar abrindo linhas em situações de oscilação de potência é justamente essa unidade que vai evitar esse stripes né desnecessários bom pessoal é isso que eu queria mostrar para vocês façam as atividades no moodle essas atividades vão contar como presença nas atividades assíncronas assim como parte da nota final de vocês o caso tenha alguma dúvida
