Ensaio de tração - Aço

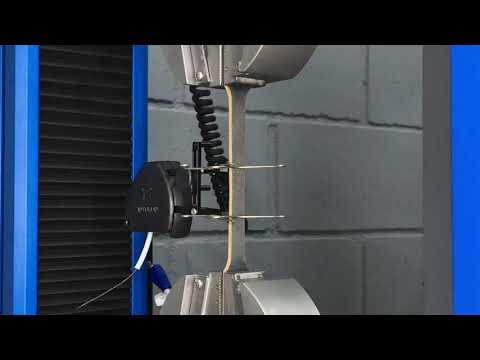

e aí o olá pessoal tudo bem eu vou mostrar para vocês então ensaio de tração em aço ele vai ser conduzido nessa máquina que é uma marca universal de ensaios a velocidade do ensaio vai ser de 10 milímetros por minuto e o tipo de garra utilizado na máquina vai ser o tipo de unha você consegue ver com imagem a célula de carga essa preta aqui em cima que tem um capacidade 30kg newtons nenhum tipo de extensão muito utilizada vai ser o cliente que vocês conseguem vir aqui tá pressionado na nossa peso na mostra que na

medida da informação durante o lançamento da primeira coisa é fabricar os corpos-de-prova ele já foram fabricados ilustradas as imagem e medir todos os dimensionais em relação ao comprimento útil a espessura que deu 3 mm e a largura que deu 12,76 minutos com esses dados aqui a gente vai conseguir montar o curva tensão-deformação posteriormente depois no salão e as propriedades do material vamos lá então e aí e aí e aí e aí e aí e aí e aí e aí e aí e aí e aí e aí o vídeo e aí e aí e aí [Música]

e aí e aí e aí e aí e aí e aí e aí e não tem mistério então é parece né da impressão e não aconteceu muita modificação no corpo de prova mas se não tiver de maneira acelerada a gente vai ver que ele esticou bastante até acontecer a ruptura tem uma foto aí vou mostrar para vocês que revelam o corpo de prova depois do ensaio as dimensões dele esse dimensões iniciais a própria essa diferença mais marcante agora a gente vai pegar os dados e vai tratar eles e ver um pouquinho do gráfico tensão deformação

bom então pessoal esse aqui são os dados brutos provenientes o ensaio aqui ele mostra uma a coluna com tempo uma coluna com deformação aqui já me deu de formação e percentual próprios tens o meu face essas medidas esses dados aqui são provenientes dos 100 somos e esses dados dessa coluna são provenientes da célula de carga que tá em que o nilton aí eu vou ter que calcular minha atenção atenção é a força sobre área de seção transversal que está sendo aplicada essa atenção a minha força que tá em que reuniu para eu vou passar ela

para nilton então vou multiplicar esse valor por mil ii tô aqui minha força em newton vou dividir em campo pela área de seção transversal o meu corpo de prova tem uma árvore seção transversal retangular sendo que a largura dele é 12,76 ea espessura dele é três milímetros e se alguém aqui a minha atenção minha atenção aqui eu vou calcular a impedir toda a faixa né então vou transformar a minha força a intenção eu tô calculando atenção heim nilton por milímetros quadrados este mega pascal a mulher pascal então por mínimos quadrados calculando então atenção em todos

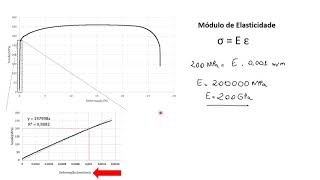

os pontos aqui até o final do gráfico né eu vou estender isso aqui até o final do gráfico eu vou montar o meu minha curva tensão versus deformação então aqui o gráfico está pronto vamos tentar entender o que está acontecendo em cada etapa do gráfico nota-se inicialmente a gente tem um comportamento linear entre a tensão e a deformação bem início do gráfico nesse exato momento o material ele está sendo tracionado os átomos estão se afastando das suas posições de equilíbrio a gente estava fazendo uma deformação elástica no material se eventualmente a carga que fosse deixada

de ser aplicada o material e eu voltar o comprimento original depois desse ponto ele começa a não ter mais uma relação linear entre tensão e deformação e a gente entra na chamada região plástico e as discordâncias e são a se movimentar uma deformação permanente no material vai acontecendo um ponto interessante também a no final do gráfico no final do gráfico como a gente consegue ver essa tensão ela tende a cair até acontecer a cultura do material esse decaimento de atenção pro vem no empescoçamento é um lembrando que atenção aqui é a força sobre a área

de seção transversal inicial do nosso corpo de prova como amostra ela vai um pescoçando vai ficando na esquina a força para deformar o material a vai entender a cair no gráfico tensão deformação a área é assumida como sendo a iniciar o que é uma constante assumida como constante atenção vai entender a cair também na hora que acontece assim pescoço lamento eu que a gente tá vendo aqui no final do gráfico e no ponto final aqui ele tem a ruptura do material bom então sol para finalizar esse vídeo eu queria saber se você se atreve em

arriscar esse aqui aço é isso que a gente acabou de testar baseado somente nesse gráfico tensão deformação escrevendo comentário que vocês acho que no próximo vídeo a gente vai fazer as contas das propriedades e vai tentar chegar nessa conclusão beleza
