[Música] fala mais queridos e minhas queridas tudo bem com vocês eu sou a favor laça professor de física aqui do descomplica um prazer imenso inenarrável está aqui com vocês esse é mais um quer que desenhe hoje a gente vai estudar eletromagnetismo é isso mesmo gente vamos juntar à eletricidade e magnetismo porque só o que é bom pode ficar ainda melhor né não mas tudo que é bom nem sempre vem de mão beijada então antes de a gente começar se inscreve no nosso canal clica no cine porque sempre tem aula ao vivo aqui no youtube do

descomplica e assim você vai poder receber todas essas notificações beleza já para quem não quer perder tempo e contar com a gente para passar no vestibular então fique ligado que tem um link para assinar o descomplica com desconto é isso aí e é claro que você pode baixar já já o mapa mental de eletromagnetismo para acompanhar o episódio de hoje tá aí no link da inscrição tudo bem a nossa história começa com um físico dinamarquês de nome difícil chamado hans christian este é isso aí esse nome feio mesmo mas ele descobriu que um fio percorrido

por corrente elétrica colocado nas proximidades de uma bússola era capaz de provocar desvio na agulha magnética e foi desse jeito que nasceu a relação entre eletricidade e magnetismo ou seja que a existência entre as duas foi comprovada se não entendeu a gente desenha para você nessa figura você pode perceber a agulha da bússola se alinhando com um vetor b toda vez que eu falava setor b você já coloca na sua cabecinha que é o vetor eletromagnético que foi criado pelo filho com seu pólo norte magnético apontando no sentido de b ou seja do campo magnético

assim descobrimos a orientação das linhas de indução uma regra prática que podemos usar para orientar as linhas de indução é a regra da mão direita é isso mesmo você envolve um fio retilíneo com a sua mão direita de modo que seu dedo polegar a ponte no sentido da corrente elétrica e como você está vendo no desenho e os outros dedos da mão automaticamente o sentido das linhas de indução magnética eo mais legal é que esse experimento pode ser feito tanto com um fio retilíneo ou seja um fio reto como também com um fio em formato

circular olha aí o sentido das linhas de indução é também dado pela regra da mão direita observa também que no centro da expira o vetor indução ou seja o vetor de campo magnético é perpendicular ao plano definido por ela isso foi para identificar os sentidos a orientação das linhas de indução agora vamos a outra regra prática também mas dessa vez para identificarmos os pólos magnéticos das faces das espiras que pra quem não sabe a espira é um fio circular percorrido por corrente elétrica vamos lá o vetor de indução magnética no centro da expira está meio

que saindo do papel veja no seu desenho a orientação das pernas do norte concordando com o sentido da corrente elétrica ou seja na face norte você vê entre aspas claro a corrente circulando no sentido anti-horário agora no centro da expira o vetor de indução magnética está entrando no papel entrando entre aspas observe a orientação das pernas do sul concordando com o sentido da corrente elétrica ou seja na face sul você vê a corrente elétrica circulando no sentido horário sentido do relógio seguindo nossa história depois de constatado que as correntes elétricas criavam um campo magnético os

cientistas começaram a pesquisa o fenômeno inverso ou seja se o campo magnético era capaz de criar correntes elétricas para entender melhor e isso a gente precisa entender o conceito de fluxo magnético agora a gente vê uma linha fechada envolvendo uma superfície plana diária a imersa em um campo magnético uniforme na figura gente n é uma reta normal uma reta perpendicular à superfície citada e forma um ângulo teta com o vetor campo magnético b o fluxo do vetor indução magnética que eu vou chamar de fiat através da superfície plana diária a é definido por uma expressão

zinha que é o seguinte fui é igual a ab vezes a vezes cosseno detenta no sistema internacional que a gente abrevia como essa e pra quem não lembra sistema internacional de unidades a unidade do fluxo de indução magnética é o veb nome dado em homenagem ao físico alemão o elenco e do derby e não werber da sociologia claro não tem nada a ver com ele inclusive mas a você precisa ficar ligado em um dos casos particulares dessa expressão que a gente vai parar para ver agora tudo bem nessa figura temos que tenta é igual a

90 graus então o fi vai ficar igual a ab vezes a vezes cosseno de 90° gente cosseno de 90 graus e zero então o fluxo o fi vai ficar igual a zero nesse caso o fluxo é nulo já que nenhuma linha de indução atravessa expira já nessa outra figura aspira está posicionada perpendicularmente as linhas de indução por isso teta é igual a zero grau nesse caso o fluxo é máximo porque cosseno de zero grau é um é o valor máximo possível pra o cosseno de um ângulo então o fi o fluxo eletromagnético máximo é igual

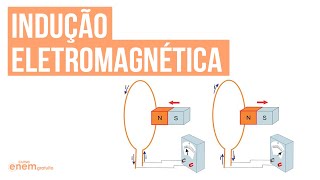

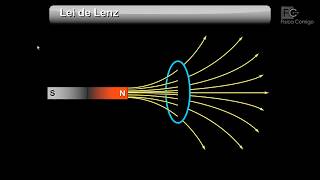

a ab vezes a vezes um kebab visa apenas e isso ocorre porque o número de linhas de campo eletromagnético que atravessa a espira também é máximo com este conceito em mente a gente pode discutir uma experiência famosa de faraday elency dois outros grandes físicos vamos lá primeiro lens quando o pólo norte de um ímã é aproximado de uma inspira o campo magnético no interior dela aumenta ou seja as linhas de indução magnética aumentam pra contrariar essa variação esse aumento do campo magnético surge na expira uma corrente elétrica que por sua vez gera um campo magnético

médico que antes não existia contrário ao do ímã no sentido de repelir lo surge então na face da expira voltada pro ima um pólo norte como se o imã vício pólo norte na expira isso nos faz concluir o seguinte que a pessoa tem de exercer uma força contra a força magnética repulsiva para conseguir aproximar o imã da expira gente foi essa idéia clara pra vocês beleza então vamos considerar agora o pólo norte do imã se afastando da expira nesse caso o fluxo indutor através da inspira então diminui para contrariar essa variação ou seja essa diminuição

do fluxo indutor surge uma corrente induzida na expira que gera um fluxo induzido a favor do indutor esse fluxo induzido se soma então ao indutor tentando evitar a variação em outras palavras a corrente induzida luta sempre para que o fluxo total através da expira não se altere e mais uma vez a espira se polariza magneticamente na face na expira voltada para o ímã surge agora um pólo sul para contrariar o afastamento do imã então a gente pode afirmar o seguinte que a corrente induzida ela surge em um sentido tal que produz um fluxo eletromagnético induzido

em oposição à variação do fluxo indutor que lhe deu origem e essa observação ganhou o nome adivinha lei de imprensa finalmente a cereja do bolo gente a lei de farim eletrodinâmica vimos que uma corrente elétrica é gerada por uma diferença de potencial que a gente chama de dp diferença de potencial dessa forma a gente conclui que a variação do fluxo magnético deve gerar ou deve induzir uma ddp uma diferença de potencial que por sua vez em dois uma corrente elétrica foi até aqui gente por motivos históricos e por se tratar então de uma corrente alternada

adp em 12 da chamada de força a atriz olfen abreviação de força eletromotores e não tem nada a ver com força aquela força que a gente vê na dinâmica tudo bem dessa forma a gente pode anunciar a célebre lei de faraday da indução eletromagnética que dite a força elétron motriz induzida é igual a menos a taxa de variação do fluxo magnético e mathematics essa fórmula zinha que vocês estão vendo aí é este o princípio de funcionamento dos motores elétricos geradores mecânicos de energia elétrica em usinas hidrelétricas por exemplo nesse tipo de usina a água quando

desce da represa ela movimenta um conjunto de pais que estão ligadas a uma turbina que é um ímã gigante que gira dentro de dispositivos metálicos aí com a variação do fluxo magnético ocorre a geração de corrente elétrica gente é demais isso agora além de mandar bem no vestibular você já pode falar para a família que também sabe como funciona uma usina hidrelétrica que é mais só aproveitar para assinar o descomplica com desconto agora tem link na descrição gente outra coisa esse mapa mental completaço está disponível para você baixar no link da inscrição e vai curtir

o vídeo assim no nosso canal tem sempre uma aula grátis rolando ao vivo por aqui não dá pra gente perder vou ficando por aqui até mais um grande abraço tchau tchau [Música]
