O JEITO MAIS FÁCIL DE ENTENDER CURVA DE DISJUNTORES.

hoje preparamos um exercício para testar os seus conhecimentos sobre curvas de disjuntores então se liga o o que você está inscrito no canal e sempre acompanho o nosso conteúdo você já tem base suficiente para responder essa exercícios nós temos um vídeo completo sobre curva de disjuntores o objetivo desse vídeo é contar com a sua participação então a nossa sugestão é a seguinte assim que você ouvir anunciado pause o vídeo tente responder e logo depois nós nos dar a resposta então chega de conversa e vamos logo para o exercício esse exercício foi criado pelo crush master

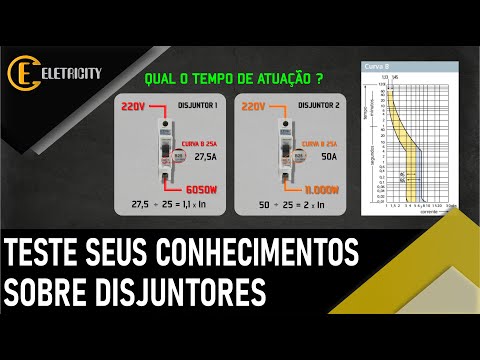

ele é o administrador do grupo de facebook eletricidade teoria na prática exercício muito interessante lembrando o pessoal que isso é apenas um exercício aqui é uma situação hipotética para você testar seus conhecimentos sobre pulgas de disjuntores a ideia do exercício é perguntar qual o tempo de atuação de cada disjuntor só nós temos aí dois disjuntores de 25 amperes curva b com cargas diferentes na tensão de 220 volts no primeiro disjuntor eu tenho uma carga res é de 6 1050 watts e o segundo disjuntor eu tenho uma carga também resistiva e 11000 watts e temos aí

a curva b correspondente aos disjuntores então vamos lá qual é o tempo de atuação de cada disjuntor será que você consegue responder e não se preocupe com esse vídeo nós vamos se provar que é muito simples e você também consegue resolver então voltando aqui pra tela o que eu preciso saber se eu quero saber o tempo de atuação de um disjuntor eu preciso saber a corrente elétrica que está passando por ele então esse é o primeiro valor que temos que calcular os circuitos a corrente elétrica como nesse caso estamos trabalhando com circuitos resistivos posso fazer

direto ele sabe muito bem que potência é igual a tensão vezes a corrente então a corrente é igual a potência dividido pela atenção então vamos fazer para os dois casos por disjuntor um nós vamos ter 6050w dividido por 220 volts que vai nos dar a 7,5 amperes para de juntor dois nós temos 11 mil watts dividido por 220 volts que vai nos dá 50 amperes muito bem já calculamos as duas correntes no disjuntor um 27,5 e no disjuntor 2 50 amperes agora eu vou te mostrar passo a passo como você vai analisar isso de acordo

com a curva de disjuntor como a curva de disjuntor associar número de vezes a corrente nominal de acordo com o tempo que eu preciso saber quantas vezes corresponde a corrente nominal cada uma dessas correntes que eu encontrei como é que eu vou fazer isso no primeiro de juntou eu vou pegar o 27,5 e vou dividir pela corrente nominal do disjuntor que é de 25 amperes então eu vou obter um valor de 1,1 vezes a corrente nominal que que isso quer dizer quer dizer que se eu pegar a corrente do disjuntor que é de 25 amperes

e multiplicar por 1,1 eu vou chegar aos 27,5 a peças que a corrente está circulando no circuito vou fazer a mesma coisa agora há 50 amperes vou pegar 50 amperes dividir por 25 amperes a corrente nominal do disjuntor eu obtive duas vezes a corrente nominal agora de posse dos valores de 1,1 vezes a corrente nominal e duas vezes a corrente nominal nós vamos a curva do disjuntor vamos analisar a primeira situação 1,1 vezes e n a gente vai ali na parte decorrente do nosso gráfico e vai localizar o valor de 1,1 eu vou estar aqui

entre 1 e 1,5 mais próximo do um é muito fácil a gente perceber nesse gráfico que eu já tenho marcado 1,13 vezes a corrente nominal tá lá em cima no topo desse gráfico então quer dizer que eu estou antes dessa faixa e nessa faixa nós explicamos isso eu estou em não atuação o disjuntor está na faixa de não atuação então quer dizer que com 1,1 vezes a corrente nominal os 27,5 amperes no caso um o disjuntor não vai e agora vamos ao segundo juntou onde eu tenho duas vezes a corrente nominal vamos pegar a cor

de novo eixo da corrente e chegar ao número dois duas vezes a corrente nominal agora eu já tenho uma linha que vai tocar o meu gráfico na parte de sobrecarga em dois pontos como é que eu vou analisar isso a parte superior vai ser uma condição do disjuntor frio e a parte inferior vai ser a parte do disjuntor quente falando em outros termos a parte de cima é o tempo máximo e a parte de baixo o tempo mínimo que que eu faço pego a linha de 2 duas vezes a corrente nominal for subindo a tela

tocar no meu gráfico onde é que ela trocou no mínimo aqui pouco acima de 10 segundos e onde é que ela tocou no máximo vou continuar ela tocou exatamente em três minutos então quer dizer que no caso 2 o disjuntor atua no tempo mínimo pouco maior do que 10 segundos e no máximo em até três minutos então a resposta do exercício é a seguinte no caso 1 eu não teria atuação do disjuntor e aí no caso dois eu teria atuação um tempo mínimo pouco maior do que 10 segundos e um tempo máximo de três minutos

muitas vezes quando exercícios como esse são apresentados tanto aqui no canal como em grupo de facebook as pessoas tende a manter o foco naquilo que não importa por exemplo se ele informou o tipo de condutor como é que eu posso ter um disjuntor com uma carga sendo que ele vai atuar e tira o foco daquilo que é mais importante aprender sobre curvas se você somar esse exercício aqui com o nosso vídeo sobre curva de disjuntores veja quanta coisa interessante que você aprendeu você aprendeu que juntou tem curva você aprendeu que juntou tempo mínimo e máximo

de atuação dentro de uma determinada corrente você aprendeu que disjuntor tem fácil de não atuação ou seja o junto de 25 amperes não vai atuar com 25,1 a pele então aprovado a importância e vídeos e de exercícios como esse eu espero que você tenha gostado e até a próxima a
