Fibra Óptica para CFTV IP | AULA COMPLETA

bom então hoje eu vou te ensinar tudo que você precisa saber para iniciar um projeto DFTV utilizando a fibra ótica e eu vou mostrar para você que é algo totalmente simples e eu já te recomendo já fazer o uso de um caderno e uma caneta porque hoje meu amigo é uma aula completa Então você tem que anotar tudo que você vai aprender aqui hoje tá primeiro precisamos entender o que é uma fibra ótica né e a fibra nada mais é do que um fio de diâmetro extremamente pequeno próximo a espess de um fio de cabelo

e esse fio ele é feito de vidro de sílica com alto grau de Pureza e dentro dessa fibra nós iremos propagar uma luz como sinal para enviar os dados Então pessoal como a fibra ela é muito pequena quando transmitimos uma luz dentro dela essa luz ela vai experimentar um efeito parecida a de um espelho Ou seja é onde a luz ela vai fazer várias reflexões dentro dessa fibra fazendo com que o sinal alcance quilômetro de distância no cabo tá e o mais interessante aqui também pessoal é que com uma única fibra a gente pode transmitir

mais um tipo de luz ou comprimento de onda Isso aí é um processo chamado de multiplexação tá isso aí permite com que várias informações sejam enviadas numa única fibra então eu vou resumir para vocês tá então com uma rede de fibra né Com um único cabo eu não fico preso apenas a transmissão de um tipo de serviço com uma fibra ótica eu consigo fazer a transmissão de um CFTV IP de um sistema de telefonia VOIP e também transmitir um sinal de internet com o mesmo cabo Então não preciso passar mais de um cabo ali naquele

a minha rede então com uma única fibra já consigo fazer todos esse serviços funcionário e podemos encontrar cabos com uma ou várias vias de fibra em seu núcleo o que ainda possibilita aumentar ainda mais a expansão e a derivação da minha rede né E aqui agora vai quatro principais vantagens de ter uma rede com fibra ótica primeira vantagem temos uma maior velocidade de transmissão pois a maior parte dos cabos de fibra óptica atualmente podem transmitir até 40 GB por segundos de dados e já existem tecnologias com transmissão ainda maiores segunda vantagem ela é imune à

interferência eletromagnética pois como a fibra ela é feita de um material de elétrico o vidro ela não conduz eletricidade e sim uma luz é transmitida dentro dela então a luz ela não sofre interferência eletromagnética vindo de cabos de rede elétrica próximos à fibra por exemplo terceira vantagem conseguimos ter uma maior economia na elaboração desse projeto pois a fibra ela é mais barata quando comparada aos cabos de elétricos como o TP os dispositivos conversores de mídia eles ficaram muito mais baratos atualmente no mercado na rede usamos menos equipamentos que usam alimentação elétrica como swit E também

reduzimos o custo com infraestrutura como tubulação eletrocalhas Já que com uma única fibra eu consigo transmitir vários tipos de serviço conectar também vários dispositivos e por fim a quarta vantagem é que a rede de fibra ela é uma rede a prova de futuro pois como ela consegue transmitir uma maior capacidade de dados eu não preciso trocar os cabos caso eu precise expandir a minha rede basta simplesmente eu trocar os equip lá da borda e eu vou manter a mesma fibra que eu utilizei na minha rede bom pessoal Então esse é apenas um resumo das vantagens

da fibra óptica que tem muito mais ainda tá e quando a gente fala né de cabeamento a gente precisa ter atenção tá porque existem duas categorias de fibra óticas que são as fibras do tipo monomodo e as fibras do tipo multimodo então eu vou explicar a diferença entre as duas agoras numa fibra multimodo ela possui um n núcleo maior Mas conta com revestimento menor isso faz com que gere uma maior perda de luz pois a luz ela não vai se propagar de forma linear dentro do núcleo né porque o núcleo ele é maior Esse foi

o primeiro modelo de cabo de fibra óptica comercializado no mercado O que justifica ele só conseguir alcançar distâncias né e iguais ou maiores de 2 a 4 km na maioria dos projetos já numa fibra monomodo ela possui um diâmetro menor no seu núcleo e O entorno maior isso faz com que haja menos perca devido a reflexão ser mais linear dentro do núcleo ali então ela consegue mandar aquele sinal mais longe então para projetos a monomodo é a mais utilizada no mercado pois podemos transmitir o sinal até 120 km de cabo sem Regeneração Olha aí a

vantagem de trabalhar com a monomodo a distância que a gente tem né E essa diferença do núcleo que eu tô falando para vocês não é possível ver a olho nu tá então o instalador ele precisa conferir né na lateral do cabo ali a descrição que tá impressa na caba externa ali tá por isso é sempre importante você também verificar a categoria de fibra que o seu conversor ou o equipamento emissor vai trabalhar para que você use o cabo correto na sua rede e assim tenha a maior performance dentro daquele cenário e aqui né no nosso

cenário por exemplo estamos utilizando a fibra do tipo monomodo bom agora que já conhecemos mais sobre a fibra precisamos agora entender também sobre os conectores eles que são responsáveis por interligar a fibra com os emissores né de luz e no caso no mercado Nós temos dois tipos de conectores mediante o seu polimento tá nós temos os conectores do tipo apc e os conectores do tipo upc visualmente nós já temos né a diferenciação entre os dois tá mediante a cor no apc ele vem na cor verde enquanto que no upc ele vem na cor azul pessoal

pessoal quando eu falo polimento polimento é a ponta do conector tá cada conector aqui tem uma ponta diferente e é isso que a gente vai falar aqui agora Tecnicamente né o apc se a gente olhar aqui a ponta dele aqui onde vai engatar lá dentro do núcleo né do emissor a ponta dele é levemente angulada em 8º enquanto que no upc a ponta dele é levemente arredondada quase plana tá para você que tá começando na dúvida como a gente vai montar aqui um á de rede ponto a ponto que eu já vou explicar para vocês

pega lá o equipamento pega o manual pega o descritivo técnico dele e olha ali veja Qual é o tipo de conector que ele recomenda sempre vai tá escrito E aí você vai fazer a montagem do conector de forma ideal que você precisa ter em mente tá é que eu não posso nunca em hipótese alguma misturar os dois tipos de conectores pegar ali um um equipamento que trabalhe com o PC e eu vou conectar um apc porque aqui você já sabe né que a ponta de encaixe deles são diferentes então cada um trabalha com uma forma

de encaixe então se eu coloco um conector errado eu tenho uma perca de performance na minha rede falando então agora em conector então agora a gente vai pra bancada aqui e eu vou explicar para vocês Quais são as ferramentas que eu preciso ter para montar um conector de fibra seja ele o PC ou a PC Então agora que a gente vai na bancada eu vou explicar melhor para vocês para fazer a montagem dos conectores eu preciso ter algumas ferramentas específicas para fazer fazer a montagem e a preparação da fibra para que enfim eu possa finalizar

o meu conector Então quais são essas ferramentas eu vou falar aqui agora para você a primeira ferramenta é o alicate decapador esse alicate aqui ele vai ser o responsável por retirar a primeira camada que protege a fibra ótica tá é uma camada de plástico ela fica externamente né Depois a gente vai precisar ter um alicate descascador por quando eu exposta porém a fibra ainda assim ela é protegida por uma fina camada de plástico dentro para proteger o núcleo dela né então esse helic tezinho aqui é o responsável por fazer a retirada de uma forma mais

fina né Aquela capa plástica ali da fibra né do núcleo dela depois eu vou ter um equipamento que se chama clivador o clivador ele é o cara responsável por cortar a fibra em ângulo correto e no tamanho ideal de acordo com o gabarito que é fornecido pro fabricante então quando eu compro o conector cada fabricante ele vai mandar um gabarito como esse aqui tá então o gabarito ele se encaixa aqui dentro do clivador eu fecho já com a minha fibra aqui já decapada engatada né E aí eu faço o corte dela né E quando eu

abro ela já está cortada exatamente na forma correta para poder entrar dentro do conector então o clivador ele também é uma das Ferramentas principais para que eu tem aqui né a montagem do meu conector eu preciso ter também um alicate Universal tá o alicate Universal nada mais é porque aqui a gente tá utilizando um cabo do tipo drop tá esse cabo ele possui tá vendo aqui ó uma alma de aço por essa alma de Aço geralmente é utilizada para usar em sustentação em poste né então eu preciso tirar a sobra e o alicate Universal é

simplesmente para cortar essa alma de Aço aqui e aí tendo essas ferramentas eu consigo fazer a montagem do conector para que daí eu possa ter a finalização da minha rede pessoal eu vou deixar um vídeo aqui agora um link né na descrição aqui do vídeo onde eu vou ensinar para vocês o passo a passo correto de se montar um conector então assim que você terminar de assistir essa aula vai lá na descrição do vídeo que é uma continuação né dessa aula para não ficar muito extensa e lá vai ter um vídeo completo onde eu vou

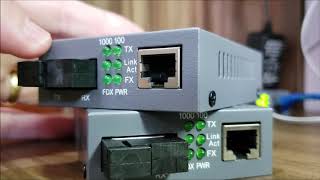

ensinar o passo a passo para você utilizar todas essas ferramentas aqui Se ficar alguma dúvida deixa no comentário aqui desse vídeo ou deixa no comentário do vídeo também da montagem de conector tá bom bom pessoal então vamos aí entender né como é que está ligada aqui a minha rede e como que vocês podem reproduzir isso num cenário real tá olha só nós temos aqui dois equipamentos que são os responsáveis por pegar o sinal da fibra e transformar em um sinal elétrico via UTP o nome desses caras aqui se chamam conversores de mídia tá por eles

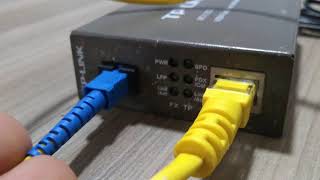

vão converter um sinal elétrico de cabo TP para o sinal de fibra ótica Então eu tenho aqui um lado que vai emitir né podemos assim dizer e o outro lado que vai receber mas Lembrando que ambos os equipamentos transmitem e recebem o sinal Então olha só aqui ó no meu cenário esse cabo TP ele tá vindo lá do meu hack então lá do meu roteador ou do meu sutch principal então ele tá mandando o sinal de endereçamento IP para esse meu conversor de mídia dentro desse conversor de mídia eu montei um cabo de fibra tá

E esse cabo tá ele é relativamente pequeno né porque eu tô aqui em bancada mas poderíamos ter até 20 Km desse cabo aqui de distância né espalhado aí no meu cenário por quê é a distância máxima que esse conversor manda vai sair aqui lá do meu hack né onde vai tá esse carinha aqui vai mandar o sinal de fibra 20 k de distância na outra ponta vai chegar lá no meu outro conversor onde vai fazer o sinal das câmeras por exemplo né eu conecto nele certo e aí daqui ele manda o sinal de dados já

sinal elétrico via UTP onde eu estou conectando aqui no meu sutch poe e onde está ligado as minhas câmeras né então vocês já viram aí no vídeo aí que elas estão ligadas ali H algum tempo Então essa é a maneira de fazer uma conexão tá existem outra possibilidade olha só que bacana eu vou mostrar aqui agora para vocês eu tenho esse Suit aqui por exemplo tá esse aqui já é um Suit poe olha só que bacana nós temos aqui 16 portas Pee Onde eu posso alimentar todas as minhas câmeras certo eu tenho duas portas uplink

então eu posso fazer a interligação de mais um outro sutch por exemplo e olha só aqui nós temos as portas Mini bxs que são portas conversores de sinal então aqui eu entro fibra ótica dentro dessa porta então eu dentro dessa porta aqui eu compro o módulo como esse que se chama módulo mini jbic né onde eu vou fazer o quê o acoplamento do equipamento aqui ó eu pego ele simplesmente encaixo aqui e aí eu enc conecto o meu conector e já tá transmitindo o sinal também recebendo o sinal de fibra eu posso fazer aqui o

recebimento do sinal de fibra desse conversor de mídia vou mostar então como eu já falei no vídeo a gente vai fazer a troca agora do equipamento então aqui eu tenho um conversor de mídia né adaptado a um Switch poe Então agora eu vou eliminar esse carinha aqui certo vou fazer a desconexão da minha fibra primeiro tá sinal ali da câmera vai cair Beleza vou retirar a minha fibra porque são conectores diferentes que eu vou utilizar aqui então ele vai utilizar um conector um pouco mais fino então eu venho aqui agora pego as minhas duas câmeras

Deixa eu tirar aqui certo vou conectar nas portas poe fiz a ligação das minhas câmeras o módulo mini debic já está aqui engatado mostrei para vocês já no vídeo anterior né ele está engatado aqui certo eu vou utilizar esse petc apenas para caráter aqui de ligação na bancada porque o conector que ele usa aqui é um conector l ele é um conector é pequenininho tá bom ele é do tipo N aqui upc vocês podem ver que a ponta dele é azul né mas o a formato dele é um formato LC ele é um conector menor

mais compacto que é utilizado nesses tipos aqui de mini gbic certo então eu vou fazer um encaixe dele aqui perfeito fiz o encaixe aqui no mini debic vou aqui novamente encaixa agora com um conector padrão mesmo aqui no conversor de mídia que tá lá no meu hack imagina que esse cara que tá lá dentro do meu hack certo e agora eu vou fazer a ligação do meu Switch simplesmente pego o meu cabo de energia faço a ligação do meu switch e eu aguardo aí as câmeras subirem tá pode ver que elas estão desconectadas é só

o tempo de início i alizar o meus equipamentos que daqui a pouco a imagem vai subir então esse cenário aqui é uma outra possibilidade Então imagina aqui que eu posso fazer também uma fibra ótica né fazer L esticar no meu projeto fazer a montagem dos conectores lá na ponta eu posso montar um haack onde eu tenho o Switch com todas as tecnologias aqui já disponíveis então eu não preciso ter apenas um conversor de mídia nas duas pontas eu posso ter conversores de mídia nas duas pontas ou eu posso ter um Switch com um mini gbic

com ponta a e um outro mini um conversor de mídia com a ponta B Lembrando que sempre tem que ter essa diferença aqui tá então aí ó a imagem já subiu enquanto a gente tá batendo o papo aqui já subiu a imagem então para vocês verem aqui que temos essas duas possibilidades eu posso então utilizar dois módulos conversores de Mídias e ligar em um sutch certo e interligar nele ou também eu posso ter apenas um conversor de mídia e também interligar a um sutch com módulo de fibra mini gbic Então pessoal isso aqui é um

cenário considerado ponto a ponto para você você que tá começando com CF TV IP é o ideal para você quer começar a dar o pontapé inicial depois existem outras topologias que são as redes pom Mas isso é um assunto para um próximo vídeo porque daí já envolve já um cálculo e uma elaboração de projeto então para você começar ir sem medo é esse que é o cenário que você vai ter bom pessoal Então esse foi o vídeo de hoje antes mais nada não esquece de deixar o like Não esquece de se inscrever no canal para
