Número de Reynolds: o que é?

38.6k views994 WordsCopy TextShare
Bloom Consultoria
MATRICULE-SE NO CURSO "FUNDAMENTOS DE HIDRÁULICA: CONDUTOS FORÇADOS": http://bloomacademia.eadbox....
Video Transcript:
[Música] [Aplausos] [Música] esse vídeo deriva de uma dúvida bastante recorrente dos meus alunos virtuais que estão fazendo o curso online e fundamentos de hidráulica condutos forçados enquanto a direita essa história de número de reynolds e porque o aparelho de ensaio daquele desenho na internet tem aquele jeito ok vamos tentar vamos contar a história que contamos no curso de graduação de engenharia lado da escola só que nem ilustrada todo mundo já sabia que o escoamento da água pode ocorrer de duas formas conforme a trajetória das partículas vamos visualizar através da injeção de um corante no regime

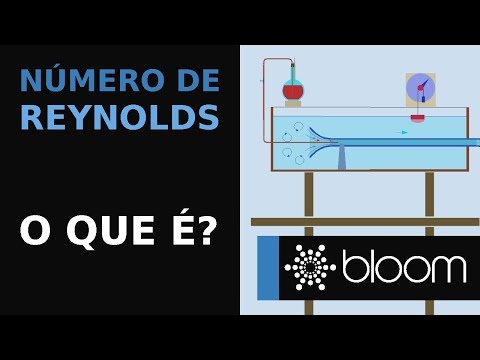

liminar em baixas velocidades e no regime turbulento em altas velocidades só que ninguém sabia dizer as condições em que eles ocorriam até que em 1883 no engenheiro civil e professor irlandês unace de mel faz realizou sua famosa experiência que vamos descrever de forma muito breve a idéia foi tomar um tubo de vidro fazer escoar em seu interior água confusões variáveis e introduzir um jato de corante no interior do tubo para visualizar o comportamento das partículas de água em seu interior em baixas velocidades o corante escória sem se misturar com a água de uma ponta a
outra eu que conhecemos como regime laminar em altas velocidades o corante seria misturado com a água e que conhecemos como regime turbulento a ideia é boa mas como operacionalizar a experiência para começar seria necessário tranquilizar a entrada de água no tubo por isso o motivo é a entrada na canalização se faz através de uma entrada do tipo boca de sino só que num tubo cumprido poderiam ocorrer variações de temperatura ao longo de sua extensão que perturbaria o escoamento aí veio a idéia de colocar todo mundo imerso em um tanque de água pronto está garantida a
mesma temperatura em toda a extensão do tubo melhor colocar um apoio de baixo do tubo que é para ele ficar estável e colocar o tubo de corante na horizontal desde lá de fora colocamos agora uma válvula e um tubo de prolongamento na saída do aparelho que estamos construindo vamos instalar um dispositivo para medir a vazão quando abrimos a válvula o nível da água no tanque vai baixar ea bóia de será arrastando esta cordinha aí o contrapeso do outro lado aí o ponteiro irá marcar a altura que a água desceu é só multiplicar essa altura pela
área do tanque e dividir pelo tempo de descida que teremos a vazão finalmente instalamos o reservatório de corante pronto tá aí o aparelho que o rennes montou para realizar sua experiência é igualzinho na internet conhecido o diâmetro do tubo ea vazão que o atravessa podemos calcular a velocidade média da água em seu interior conhecida viscosidade cinemática da água podemos calcular esta grandeza que por sua importância passou a ser denominada número de reynolds observe que ele é admissional a velocidade é da dea metros por segundo o diâmetro da dengue metros ea viscosidade cinemática e dady metros
quadrados por segundo elas são todas canceladas na operação reinos descobriu e sim condições práticas se o número for menor que 2 mil o regime de escoamento será laminar ou lamelar onde posse ele ainda sim condições práticas se o número for maior que 4 mil o regime de escoamento será turbulento outro bilionário ou hidráulico tendo em vista que na maioria das situações que trabalhamos na hidráulica seja em tubulações o canais o regime de escoamento é turbulento entre 2.000 e 4.000 não dá pra saber que é uma região instável alguns a chamam de transição pode dar qualquer
coisa é melhor evitar trabalhar aí se você é meu aluno do curso de fundamentos de hidráulica conduz forçados é essa região aí do álbum de música ela está sendo chamada de zona crítica vamos fazer alguns exemplos pontuais considere a água a 20 graus celsius sendo a viscosidade cinemática igual a 0,000001 metro quadrado por segundo a escola através de um tubo de ferro fundido cimentado internamente a vazão é 100 metros por segundo e um diâmetro interno do tubo e 300 milímetros qual é o regime de escoamento calculamos na área da cessão de escoamento a velocidade média
da água eo número de rei nos encontramos 4,23 vezes 10 a 5 que é maior que 4 mil portanto o regime e turbulento e você que é meu aluno do curso online de fundamentos de down e condutos forçados sabe que é importante levar em consideração a rugosidade do tubo para calcular as perdas de carga mais um exemplo considera um óleo cuja viscosidade cinemática é igual a 2010 menos seis metros quadrados por segundo escoado através de um tubo de aço levemente enferrujado a vazão é um livro por minuto e o diâmetro do tubo é 6 milímetros
qual é o regime de escoamento calculamos a área da cessão de escoamento a velocidade média do óleo eo número de rei nos encontramos 1,8 vezes 10 a 3 que é menor que 2 mil portanto o regime laminar e você é meu aluno do curso online de fundamentos de hidráulica com todos forçados sabe que neste caso pouco importa o estado das paredes internas da canalização para calcular as perdas de carga mas o número de reinos não é importante só no estudo do escoamento no interior das tubulações ele aparece no estudo das partículas que se deslocam no
interior dos fluidos no estudo das turbinas e no estudo das bombas sobra enumerar alguns o número de reino se aplica o estudo de qualquer fluído basta conhecer sua viscosidade cinemática epa vamos fazer um vídeo sobre a viscosidade como dissemos este vídeo derivou de uma dúvida bastante recorrente dos meus alunos virtuais que estão fazendo o curso online fundamentos de hidráulica condutos forçados se você quiser conhecer melhor e existe um link aí embaixo mas isso é outro assunto ficamos por aqui e se você gostou não deixe de curtir comentar e compartilhar
Related Videos
ASMR for People with ZERO Attention Span
30:01
ASMR for People with ZERO Attention Span
Rithmic ASMR
148,932 views
Numero de Euler, origem e aplicações
11:51
Numero de Euler, origem e aplicações
Toda a Matemática
120,937 views
NPSH requerido e disponível: como calcular
10:53
NPSH requerido e disponível: como calcular
Bloom Consultoria
93,763 views
Escoamento Laminar, Escoamento Turbulento e Número de Reynolds
6:37
Escoamento Laminar, Escoamento Turbulento ...
O Físico
48,939 views

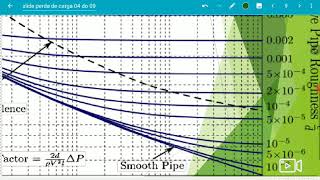

Fator de atrito e perda carga por moody
14:00
Fator de atrito e perda carga por moody
Juninho.Exatas
9,231 views
A Velocidade do Escoamento Sempre Aumenta Com A Diminuição De Diâmetro | Mecânica dos Fluidos
13:16
A Velocidade do Escoamento Sempre Aumenta ...
Engenharia e Cia
17,191 views
Como funciona uma bomba centrífuga
8:01
Como funciona uma bomba centrífuga
Bloom Consultoria
107,675 views
Cálculo potencia de una bomba hidráulica + plantilla de cálculo.
13:28
Cálculo potencia de una bomba hidráulica +...
BC CONSULT
25,512 views
Fluxos laminares e turbulentos, número de Reynolds e Froude, Regimes de fluxo
9:29
Fluxos laminares e turbulentos, número de ...
Geologia da Terra
11,687 views
Como o Ar Bloqueia o Fluxo de Água em Tubulações? Por que o Ar Pode Causar Problemas nas Tubulações?
12:48
Como o Ar Bloqueia o Fluxo de Água em Tubu...
Engenharia Detalhada
25,592 views

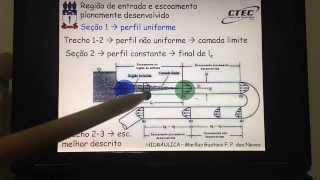

Vídeo-aula 15 (ANTIGO) - Introdução aos condutos forçados
