Curso Completo para Iniciantes em sistemas de CFTV

sejam bem vindos ao canal tecnologia destaque nós vamos apresentar para vocês o curso para iniciantes em sistemas de cftv esse curso é perfeito para quem está iniciando agora na área de cftv mas também serve para você que já é profissional na área trabalha muito tempo e quer se atualizar com as informações importantes que vamos passar aqui também serve para aqueles que querem instalar na sua casa na sua empresa um sistema de cftv nós dividimos o curso em módulos para ficar mais fácil visualização siga os módulos sem pular as etapas para tirar o máximo de proveito

e também pedimos a sua ajuda para o nosso canal danos eu li ke compartilhando o vídeo se inscrevendo no canal assim é possível gravações de novos vídeos aí pra vocês esse vídeo vai mostrar o que significa cftv e como essa tecnologia surgiu quais os componentes necessários para os sistemas de cftv as câmeras atuais do mercado com as diferenças os gravadores atuais no mercado quais são as tecnologias envolvidas alguns exemplos instalação cabos e meio de transmissões e também você que é profissional da área como atender ao seu cliente algumas dicas bem importantes o que significa cftv

e como essa tecnologia surgiu cftv significa circuito fechado de televisão é um sistema disponibilizado para pessoas que possuem permissão o seu propósito é mb detectar e comunicar a incidentes de segurança começou em 1942 na alemanha ea intenção foi monitorar foguetes na segunda guerra mundial esse sistema só permite a imagem ao vivo mas com o tempo esse sistema foi evoluindo em 1951 foi feito o primeiro gravador de fitas de vídeo e posteriormente o vídeo cassete que passou a realizar a gravação em fita magnética e hoje nós temos vários sistemas de gravações de imagens e câmeras com

inteligência de vídeo atualmente tem milhões de câmeras em todo o mundo e cada dia que passa necessidade aumenta a insegurança ea violência fazem ainda esse número aumentar de instalações de sistemas de cftv quais são os principais componentes para cftv bem primeiramente as câmeras que são elas que capturam a imagem também tenham os gravadores esses gravadores são responsáveis por gerenciar essas imagens e gravar mas é interessante que pra gravar precisa do hd interno então é muito importante quando você for fazer uma compra de um gravador perguntar para o vendedor se já vem com hd interno se

já vem com hd para armazenar as imagens o gravador sem esse hd e ele não consegue gravar essas imagens deixará armazenadas as imagens então é necessário um hd interno e esse hd interno nós recomendamos para que sejam hd próprio para cftv para que você não tenha problema com as gravações porque se você colocar um hd de computador pode ser que dê problema é bem grave em pouco tempo então é importante você ter um hd próprio para cftv software de gerenciamento você precisa também ter né pra você acessar é pelo seu computador também são conhecidos como

vms vamos ver aqui sobre cabeamentos meios de transmissão as fontes e conectores e também o no break o nobreak eu vou falar pra vocês aqui que é muito importante você ter um no break no seu sistema de cftv porque às vezes você gasta caro na câmera no dvr você faz um sistema karez se em o mais avançado e não coloca no break é o que acontece o ladrão quando ele vai fazer é o roubo o furto quando ele vai pegar alguma coisa sua residência ele pode desligar a sua energia e o que acontece se você

não tiver um break você fica sem gravar as imagens então é muito importante você ter esse sistema em sua residência em sua empresa não esqueça do no-break essa é a dica e hoje agora vamos ver o módulo 2 então vocês já deixa o seu leque nesse vídeo assistir os outros modos para fazer o curso completo tá deixe o seu leque compartilhe esse vídeo e vamos para o próximo módulo módulo 2 esse módulo faz parte de um curso básico de cftv assista ao primeiro módulo antes de prosseguir tipos de câmeras formatos e características câmeras band essa

câmera é uma câmera cumprir dinho aquela câmera que normalmente você vê fora da residência fora da empresa então ela tem um case ostensivo como se logo percebe que tem a câmera ali ela é muito fácil instalação dessa câmera ela tem uma maior precisão no posicionamento por causa da base e ela é muito utilizada em ambientes externos ela pode ser utilizada também em ambientes internos mas é mais apropriada para externos conhecida também como canhão tem uns que são vários modelos aqui apresentados e você já sabe identificar quais são as câmeras buritis agora nós temos também as

câmeras dome essas câmeras são câmeras é mais discretas elas são ideais para você colocar no teto também serve para você colocar em parede e também servem para colocar na área externa mas tem que ficar atento para ver se o modelo tem ip66 alguns modelos mais baratos eles não possuem 66 que são feitos de plástico e esse ip e 66 é obrigatório para uso externo e ela também tem é um recurso que é mais difícil de ela ser retirada então se você quiser colocar ela na parte externa da sua residência coloque um aqui tem ip66 e

pode colocar tranquilamente ela é mais difícil de ser retirada do que a câmera noite então é o ladrão vai ter mais dificuldade para mexer nela câmeras speed dome essas câmeras são ideais para monitorar grandes perímetros elas têm uma uma movimentação horizontal e vertical e também possui zoom ela tem riqueza em detalhes e serve como câmera de apoio tanto é que muitas prefeituras usam e para monitorar suas cidades é polícias então diversas empresas também usam essas câmeras para ficar rastreando o movimento em sua empresa onde tem um espaço muito grande para monitorar elas também substituir várias

coisas pequenas então onde você coloca uma câmera dessa é expedido homem você pode é minimizar outros tipos de câmeras então vale a pena talvez um investimento dependendo do seu projeto também temos as câmeras vários locais essas câmeras são ideais para aquele cenário que você ainda não definiu qual será o melhor tipo de lente a ser aplicada então você tem como ajustar o ângulo de abertura o foco eo zoom alguns recursos como foco eo zoom em alguns modelos de câmeras têm sistema é motorizado então você consegue fazer via software essa aproximação ajuste de ângulo e de

abertura lembrando que esse recurso motorizados são para câmeras mais avançadas as câmeras mais simples vai focais elas permite que você faça o ajuste mas de forma manual continue assistindo o curso no módulo 3 deus eu li que nesse vídeo e assista a outros modos no curso completo módulo 3 esse módulo faz parte de um curso básico de cftv assista o módulo 1 e 2 antes de prosseguir nesse módulo nós vamos ver os tipos de tecnologia nas câmeras primeiramente vamos falar sobre câmeras analógicas convencionais são câmeras com baixa resolução não conseguem ver os detalhes nas imagens

como rosto placa nee carros e etc estão saindo de linha pela baixa qualidade das imagens não possuem armazenamento próprio elas dependem totalmente de um gravador de imagem ou uma placa de captura pode ser usada diretamente conectado a uma tv ou monitor você tem essa intenção de colocar aí só pra ver as imagens sem uma gravação você pode optar por uma câmera analógica pode ser usada também em alguns vídeos porteiros que é aceito esse tipo de câmera analógica câmera analógica alta definição que são consideradas câmeras hd essa é uma ótima alternativa para quem quer melhorar a

qualidade de imagem e continuar com a mesma estrutura existente então se você já tem uma estrutura na sua residência na sua empresa e essa estrutura era humano estrutura analógica com câmeras analógicas você pode utilizar a mesma estrutura mesmo os cabos e conectores se eles tiverem bom as condições ea aproveitar então essa estrutura toda você só vai substituir as câmeras e o dvr e tem câmeras com altas resoluções então aqui sim nós estamos falando de que de alta qualidade tem câmeras hd câmera escolha de um ótimo custo benefício e requer gravadores em hd para reproduzir e

gravar as imagens porque se você colocar essas câmeras hd em um gravador analógico ela não vai funcionar mas hoje existe algumas tecnologias em hd é tem tecnologia a cbh de hdtv multi hd essas tecnologias elas possuem aí todas elas um sistema de alta definição tanto em hd como full hd as câmeras multi hd elas utilizam quarto tecnologias que podem ser aplicadas e ainda tem um menu ou sd que permite a realização e diferentes ajustes de imagem nós vamos falar um pouquinho mais sobre isso no próximo módulo as câmeras são de ótimo custo benefício mas tem

umas um outro modelo que é um modelo super analógica que servem como analógica e pode ser configurados para a hd através de um jumper então essa câmera é uma câmera da intelbras que ela é super analógica então vale a pena você conferir essa câmera porque ela tem essa opção de analógica e hd só que o hd dela é esse elenco é uma imagem muito boa e o custo dela em relação às outras câmeras tanto a câmera hd cemei com uma câmera multi hd são mais caras do que essa câmera e à imagem da sua própria

lógica 1 em hd ela é um pouco melhor aí do que a qualidade hdtv e isso foi feito em teste em posso falar é o teste que foi realizado aqui por nós em teste de campo ok câmeras ip seu câmeras de vídeo monitoramento que além de captar o sinal e transmitir via rede elas realizam a compreensão eo processamento da imagem é na câmera que é definido a qualidade do stream de vídeo e os possíveis reconhecimento de eventos como detecção de movimento ou um evento de inteligência então essas câmeras capturam a imagem e mandam um pacote

de dados para o gravador ou para o seu nível de o nvr então é diferente das câmeras analógicas que não têm esse sistema de pacote de dados ela captura a imagem que você é seus dados na lógica é o gravador aqui já não aqui é a câmera ip e elas possuem um servidor web interno e o que que isso facilita facilita que você pode trabalhar ela de modo autônomo com uma única câmera você pode ligar na sua rede e através da internet um servidor web interno você acessar esta câmera e ter o controle dela alguns

modelos ainda tem um cartão de memória aqui é opção para armazenar em cartão de memória mas a maioria não tem alguns modelos também possui p oi que leva a energia pelo próprio cabo de rede então você não precisa puxar um cabo além daquele cabo de rede puxar um cabo de energia porque as câmeras que tem esse sistema pior e ela já leva energia pelo próprio cabo nós também vamos falar e mais à frente sobre isso alguns modelos têm o recurso de inteligência de vídeo como linha virtual cerca virtual detecção de face é objeto abandonado então

são várias inteligências aí pode ser usado diretamente um servidor com um pc ou um nbr então vamos supor que você vai querer montar um sistema de câmeras ip você não precisa necessariamente de um nvr você pode ter um servidor um computador com a gerenciar essas imagens e um servidor servidor pode ficar longe das câmeras porque é é uma vantagem também de segurança porque normalmente quando acontece um roubo furto um assalto ou as pessoas vão diretamente em busca do mvd é o gravador o do dr e você tendo um servidor em um local diferente não tem

como esse ladrão capturar ou levar embora as imagens vão ficar armazenadas de forma é bem seguras e ela substitui em várias câmeras comuns então uma e câmera ip pode substituir até dez câmeras hd é claro que isso depende da alta resolução da câmera lenta e aí você vai pagar um valor mais alto por isso porém uma câmera substituirá e até dez câmeras é hd a tecnologia do futuro então nós percebemos que essa tecnologia ip é uma tecnologia que vai prevalecer e no futuro uma tecnologia que está aumentando em uma tendência falando em tecnologia nós vamos

falar um pouquinho das duas anos que aconteceu aqui em 1942 então como já falado no primeiro é módulo em show aí o sistema de cftv analógico 1994 é fui criado aí hd-sdi que é a primeira tecnologia hd mas só que os custos foram muito altos então não foi é viável continuar com esse sistema em 1996 foi criado o sistema ipê e está sempre em evolução e é uma tendência para o futuro 2012 teve um marco na história que foi agradecer ver em alta definição um 2014 a hd e hd tv e também fornece sistemas de

alta definição hd se vê é baseado em sensores de imagem imagem megapixels e mostra um processador de imagem própria interface de vídeo composto de alta definição suporta altas resoluções de imagem vídeo e áudio srs 485 via cabo coaxial é mais resistente contra ruídos mais alcance de transmissão e utilizado com o cabo coaxial e o tp usando em um valo um detalhe importante aqui é a possibilidade de passar vídeo áudio tudo por um único cabo se você precisar estar passando mais carros tecnologia uv fi é um protocolo aberto que padroniza unificação entre dispositivo de vídeo em

rede e permite a interromper a habilidade entre diversas máquinas e equipamentos implementando e implementado em câmeras ip e inverness de viés e softwares os tipos de câmera sentem o vazio então as a intelbras tem a super analógicas que são conhecidas aí por ter um baixo custo e também servem como hd que é aquele custo benefício que eu falei para vocês que é melhor às vezes te agradecer bebê e então compensa dar uma pesquisada se você quer por um sistema hd alta definição talvez você possa comprar câmeras super analógicas e transformar ela em hd e aí

usar ela como a hd lembrando sempre que você tem que ter um dvr que suporta essa tecnologia hd e hd cvi como já falado que foi um marco na história realmente deslanchou com essa tecnologia e teve imagens é excelente é uma tecnologia muito boa ea multi hd que é o último lançamento em que o braço é que realmente também fez história e que é onde agrega os quatro tecnologias nas cinco tecnologias na verdade para o cbr e quatro tecnologias para as primeiras então elas podem trabalhar a hd e hd se vê hdtv em uma loja

que é o que nós falamos aqui é uma tendência para o futuro continue assistindo ao curso no módulo 4 de seu leque nesse vídeo assista os outros modos para fazer o curso completo módulo 4 este módulo faz parte de um curso básico de cftv assista o módulo 1 2 e 3 antes de prosseguir recurso de alguns modelos de câmeras bl c que significa ben ali se bem é uma compensação de luz de fundo ela aumenta o brilho total da imagem se a imagem está muito escura você pode ativar essa essa tecnologia esse recurso da câmera

e eva vai melhorar a imagem vai ficar mais clara lembrando que estas têm essas esses recursos são em alguns modelos de câmeras nem petrobras wdr as imagens nítidas em um ambiente com alto contraste de iluminação então ela consegue ver além daquela claridade por exemplo se você tem aí uma porta está entrando num uma claridade muito alta ela compensa claridade e ela consegue ainda visualizar o outro lado ela trata imagem por completo ela justa tantas áreas claras quanto às áreas escuras e também tem o dwd r que a compensação digital infravermelho a visualização da imagem ambiente

sem iluminação é especificado pelo alcance então as câmeras que tem outra vermelha elas têm e cinco metros até mais de 100 metros de infravermelho e esse infravermelho é pra visualizar onde não tem nenhuma novidade então serve para visualizar a noite também tem 1 e r inteligente que proporciona imagens mais nítidas sem o estouro de branco se a câmera não tivesse recurso ea pessoa se aproximar muito da câmera não vai conseguir identificar a pessoa porque porque vai ficar à margem muito branca agora estiver e é inteligente aí não acontece isso a pessoa pode se aproximar tanto

que for ela automaticamente ela vai regulando aquela intensidade luminosa cidade e isso faz com que a câmera capta todos os movimentos envolvidos e as características da pessoa hlc uma com pessoas ou de luz alta então ela é reduzida ela hrc é uma compensação de luz alta utilizada para reduzir altos níveis de incidência de luz por exemplo você quer visualizar a placa à noite é a câmera tem que ter esse recurso porque esse recurso fácil que o fusca aquele brilho dos faróis e assim você consegue visualizar a placa lembrando para visualizar a placa de veículos tem

que ser uma câmera muito boa e alto megapixels com essa função hlc e bem posicionada é porque tem vários fatores envolvidos além da placa ser luminosa e os faróis que atrapalham também não tem que ser uma câmera realmente com recursos muito bons agora vamos ver sobre o nível de proteção em cada dez em cada dez é o nível de proteção anti vandalismo é uma câmera que você pode colocar 11 bairros violentos em locais violentos porque é que essa câmera possui uma alta resistência a resistência do impacto que essa câmera possui uma resistência a impacto de

5 quilos de peso ea uma altura de 40 centímetros ou seja o efeito testes com essa câmera para que ela seja bem resistente mesmo pode andar pedradas ele que não quebra o vidro não quebra a câmera então ela tem essa neste grau de proteção em que há 10 ou motorizado esses um motorizado algumas câmeras vários locais elas têm esses uma autorizada então por que é importante porque você consegue fazer o ajuste preciso de ângulo e de ano de abertura e também você consegue aproximar a imagem afastar a imagem então é muito versátil e muito prático

de fazer isso lembrando que é só os modelos vários locais que tem osso motorizado menu a sd esse menu sd ele tem na tecnologia multi hd da intelbras então todas as câmeras full hd em seu braço atualmente tem um menu ou sd no nosso canal nós temos um vídeo que fala especificamente nesse minuto se você quiser saber como que funciona é só assistir o nosso vídeo então ele tem aqui alguns ajustes bem bacanas de serviços serem feitos você pode ajustar luz de fundo pode ele é colocar ali o infravermelho é por você pode regular então

tem várias funções que você pode regular na sua câmera para melhorar as imagens interface web que é essa interface web ela é pra câmera ip então o que nós vamos ver aqui nessa tela é pra câmera ip essa interface é quando você é que nenhuma câmera ip e você pode acessar as imagens através dessa interface web também tem a tecnologia pela aí que é onde trafegar dados e energia no mesmo cabo então é uma tecnologia que alguns modelos de câmeras ip tem no mercado inteligência de vídeo também a análise de vídeo com cerca virtual que

já foi falado linha virtual tudo isso ser encontrado em câmeras de excelentes qualidades que tem ainda um teu braço escolha além de certa é muito importante no seu projeto você saber qual lente você vai escolher para sua câmera mas como é que você vai saber além de correta bem além de 2008 é uma lente que vai é você vai visualizar mais há mais áreas dos da sua imagem então você vai enxergar mais coisas porém você vai conseguir visualizar detalhes próximos dela então por exemplo aqui tem a imagem de um carro um veículo essa câmera ela

está aproximadamente a 20 metros então nesse veículo 20 metro de sí lei então o que acontece se eu colocar aqui nesse determinado ponto onde ela está instalada com alencar e 2.8 consigo enxergar mais coisas em volta porém não consigo ver detalhes a placa do veículo nessa distância então temos que definir bem o que nós queremos visualizar com isso é importante você escolher a lente certa inversas essas dicas aqui pra ter uma noção além de 3,6 a mais utilizada no mercado porque ela não perde tanto a qualidade lá no final e ela também tem uma bom

grau de abertura que você consegue visualizar um bom campo também agora seis milímetros e ea 12 milímetros já são específicas onde você instalar a longa distância do objeto que você quer monitorar então por exemplo aqui está monitorando a entrada da garagem e olha além que 6 milímetros só vai monitorar a entrada que entra e que sai ea 12 milímetros mais ainda netão com mais detalhes em volta não pega nada então aqui é pra você ter uma noção e escolher a câmera na certa então espero que vocês tenham entendido e 2008 é mais abertura a 12

milímetros fecha mais a imagem de mais foco mais distante têm 1 cada projeto você tem que analisar com cuidado pra escolher a lente certo continue assistindo ao curso no módulo 5 ter seu leque nesse vídeo assista os outros módulos para fazer o curso completo módulo 5 esse modo faz parte de um curso básico de cftv assista módulo 1 2 3 e 4 antes de prosseguir gravadores de vídeo dr os gravadores digitais de vídeo eles armazenam as imagens e disponibiliza o acesso remoto são utilizados com vários modelos de câmeras analógicas hd e também tem alguns recursos

como envio de fotos por e-mail e disparo de alarme conforme programado e todos os processos das imagens são feitas pelo dr aqui nós vamos ver a painel traseiro de um dvr é o número 1 tem entradas e saídas de alarme e em alguns casos é em alguns drc existe essa função não são em todos da intelbras tem os modelos da série 5000 agora multi agali que esse recurso é chave liga desliga também alguns modelos que possuem a porta serial rs232 tem porta serial rs 4 854 é entrada de alimentação vai entrar com uma fonte de

alimentação nas seis portas de ethernet que vai conectar no seu modem a saída de vídeo aos 718 porta usb para você conectar um mouse ou um pen drive o 10 entrada de áudio que alguns têm aqui no caso tem quatro entrada mas em alguns casos tem uma entrada tem uma entrada é 12 a entrada de vídeo que é onde são conectados às câmeras e no treze é o aterramento que é muito importante você fazer o aterramento do seu sistema de cftv para não correr riscos unita queimando equipamento então como é feita a ligação no dvr

então a câmera é conectada no cabo coaxial através do um monitor e vai na fonte de energia é preciso de uma fonte conectada na câmera e conecta atrás da linha na entrada ele vídeo né e como é feito com o sistema de cabo tpu cabo verde então um cabo de rede e requer um ballo então obrigatoriamente quando você usar é o dvr hd com câmeras hd e quiser usar um cabo utp que o cabo de rede você obrigatoriamente tem que usar o valor para funcionar por isso é recomendado que você utilize o cabo coaxial nós

vamos falar um pouco mais sobre isso no próximo módulo fique atento aí que no próximo módulo não falar dicas importantes sobre carlos e também podemos ligar a câmera aqui através do paulo esse pólo 1 ele foi elaborado para que passe a energia ea imagem através do cabo utp é o cabo de rede então você conecta o cabo bm c em uma entrada e até esse porta luiz paulo tem ali várias saídas então você pode em casca tirando esse espólio da luz e fazer a ligação através dele também é uma boa opção nvr o que são

universos gravadores de vídeo em rede então quando você vai utilizar câmeras ip você usa nbr são projetados para trabalhar exclusivamente com que o mp gravo e reproduzem imagens e gerenciam eventos capturadas pelas câmeras e também tem acesso remoto alguns modelos têm porta pior e que aquela porta que já é da energia através do cabo de rede também tem envio de fotos por e mail para o salário conforme programado eo processamento das imagens e ps são feitas pela própria câmera enviando pacotes completos de imagem ao nvr como que é o painel trazido do nvr bom quem

ali entrada alimentação a saída as portas pela e neste caso aqui tem quatro portas piauí então você pode por quatro cabos pra as câmeras e ali o quatro é a saída de vídeo vga 15 saída de entrada de áudio os 6 a ida de 20h de mim o cec portal ciao r 23 218 porta usb nova entrada e saída de alarme e rs 485 o 10 entrada de alimentação 12 volts o homem chave de desligá e o 12 o aterramento um ponto importante que eu quero mostrar para vocês aqui em que muita gente às vezes

fica em dúvida como funciona é a porta de saída da equipe roy nesse caso vocês estão vendo só quatro saídas ok mas vamos por que esse dever r que o com esse nvr seja de 8 canais mas só tem quatro saída e aí como é que eu faço é pessoal então é o seguinte o nvr ele é pela rede funciona pela sua rede de internet então às vezes não têm nem uma porta que piore e o gravador tem 32 canais o que acontece como que você vai fazer para funcionar nem nós vamos entender mais pra

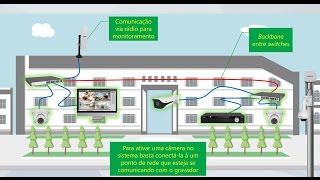

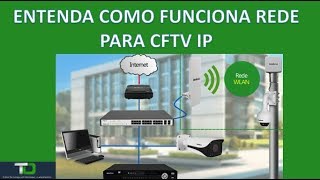

frente um pouquinho vou explicar para vocês olha aí aqui está a câmera ip então nós vamos usar o suite exatamente esse suíte ele pode ser pela eu não então saiu um cabo de rede do nvr e vem para o suíte onde do sul ic sai para as outras câmeras então é o suite que vai conectar até na câmera e se suíte copel e então já leva alimentação pelas câmeras através de um único carro mas também você pode fazer uma conexão com as câmeras ip através de rádio como funciona isso bem você vai ligar aqui o

seu dvd vai conectar um cabo de rede do seu nvd para o seu suíte no seu sul ic você vai colocar um cabo de rede até a antena até o rádio onde vai receber a informação ir lá na outra ponta no outro lado da rua no outro lado da cidade não importa ela tem uma distância que dependendo do rádio você pode colocar aí a 15 quilômetros só que as antenas têm que enxergar e então tem não pode ter barreiras entre elas e aí você pode usar esse sistema lá na outra ponta você vai usar o

rádio e esse rádio conecta indiretamente na sua cama e ele precisa também de uma energia onde você vai conectar no outro ponto é muito bacana esse sistema e tempo caso disso você tem essa facilidade recursos e gravadores da intel braço então os recursos aqui refere à tanto a gravadores é a de vr para câmeras hd e convencionais ou multi hd como para nvr inscrição para câmeras ip tem vários sistemas aqui interface simplificada intuitiva serviço intelbras claude que aquele acesso remoto muito fácil é envia eventos por e mail por ftp s de conectividade e suporte a

ipv6 4 ipv6 é registo de logos detalhados estimativa de hd e informações completas sobre o sistema de redd ele busca a reprodução de fácil operação acesso remoto via smartphone navegador em vms que o sistema de software então todos os recursos os gravadores da intelbras possui bem continuou assistindo aí o nosso curso no módulo 6 tem o seu líquido nesse vídeo assista outros módulos o curso completo chegamos ao módulo 6 esse é o último módulo desse curso e para assistir esse módulo recomendamos que você assiste o módulo 1 2 3 4 e 5 antes de prosseguir

para que você tira o máximo de proveito desse curso cabeamentos em modos de transmissão cftv coaxial e ele é utilizado para fazer as conexões aí entre o dvr ea câmera e nós recomendamos aqui o cabo coaxial ou rg 59 rg seis ou quatro milímetros com 95% de cobre você pode utilizar 85% mas o recomendado 95% de maio decorre que não de interferência tecnologia então agradecer ver você pode usar o carro um corcel até 500 metros se for tecnologia hd até 400 metros se for hdtv e até 400 metros e foi analógica até 500 metros conectores

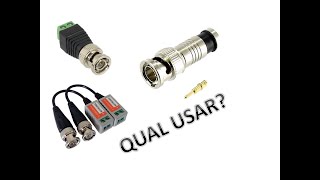

então vamos falar um pouco sobre os conectores hoje no mercado os mais conhecidos são o bm se machucara fuso é que é muito prático e pra fazer a instalação do parafuso você não precisa de solda como aqui em baixo mostra bm se machucou com solda é você precisa soldar e o de parafuso não tem uma grande novidade é que é o bnc macho de compressão eu digo assim novidade porque o pessoal está acostumado a utilizar o benefício mas parafuso envelhecer macho com pressão ele é muito mais prático e fácil de fazer a conexão e ele

também é muito mais seguro então só que requer um alicate de compreensão você tem que ficar com pressão para conseguir fazer essa ligação entre ele e o bnc macho born ele só é recomendado para instalação de bancada não é recomendado para você fazer a instalação na sua residência na sua empresa porque ele dá mau contato ele tem alguns problemas que acontecem devido a esse coletor muito fácil então é recomendado aqui o bns macho de compressão tá mas se você não consegue com price low acho muito difícil contra o sns macho de compressão e controle cac

então recomendamos que você utiliza o game se machuca um parafuso cabo utp recomendando os cabos k 5 ou superior a distância máxima de 100 metros para distâncias maiores pode ser utilizado rádios para câmeras ip ou pode usar a fibra ótica como conversores nós vamos ver é é a seguir com que funciona então tem também os baús ba nos passivos bons ativos vídeo da luz e paulo a luz e como é que funciona esse balanço embalo bala um passivo por exemplo você vai precisar utilizar pra fazer a conversão entre o cabo coaxial e o cabo de

rede então vamos supor que você quer fazer o teu sistema em de dvr que é instalar a câmera hd e quer utilizar o cabo utp você obrigatoriamente tem que comprar o aluno passe tá é um sem exibir um passivo as suas câmeras não vão funcionar mas aí tem a opção de você usar os vídeo alunos e powers baús para quem quiser ver esses vídeos baús bem ele tem a facilidade de você conectar o cabo através do rj 45 e de é também o paulo leva a alimentação vai levar um cabo é para uma câmera ip

só que nesse caso você vai usar aqui no sistema convencional cabo um conector final lá que vai conectar no seu dever r vai ser um conector de bm se tá então eles servem aí são usados para cá de enke e eles têm proteção contra ruídos e interferências e proteção contra surtos conversor de fibra ótica então é isso aqui é muito legal nós falarmos porque muitas pessoas falam assim poxa eu tenho eu tenho que puxar 500 metros de cabo puxar 800 metros de calado como que eu vou fazer bem você tem um conversor de fibra óptica

que você pode comprar e fazer essa conexão então você vai por um conversor próximo do seu dever r vai fazer as conexões diretamente nele dele até um outro conversor vai em cabo de fibra ótica então pode ser até 20 km esse carro chegando lá no ponto final esse conversor vai passar para as pelo isso então vai ser um cabide começou a segunda todas as campanhas assim você poderá administrar a longas distâncias aí a sua instalação boas práticas nem pessoal então nós falamos aqui várias coisas sobre a instalação fpv falando sobre câmeras gravadores mas aqui tem

boas práticas que você fazer isso e evitar colocar o caso da câmera mesma tubulação da rede elétrica a montar e 20 e colocar o carro na vídeo de vídeo da câmera próximo a equipamento com irradiação noção eletromagnético não utiliza emendas do que isso vai atrapalhar vai cada vez mais optimista fonte de alimentação com filtro contra interferências e ruídos e proteções contra assuntos intenção e certifique-se e que a tensão correta e chegando até a câmera como você faz isso talvez um voltímetro você verifique se está chegando lá os 12 volts que é necessário para alimentar pela

cana sempre dimensione a fonte de alimentação e levando em consideração o consumo máximo da câmera e possíveis perdas tensão então por exemplo você vai instalar um sistema com oito câmeras normalmente uma câmera 11 na fonte normalmente uma fonte de idéias um perto o suficiente do pé seria suficiente pra você inventar o ipva mas se essas câmeras ficam muitos distantes você tem uma perca então essa perca detenção faz com que você tenha que aumentar aí um fone ou você coloca uma fonte próxima a essas câmeras muito longe ou você coloca uma fonte mais potente ou o

loc por exemplo tenho câmeras eu tenho sete câmeras próximas de uma longe foi em uma fonte para sete câmeras e uma foto exclusiva somente para aquela primeira longe para que você não tenha perda de intenção ou seja para que chegue a alimentação correta na câmera ela funciona se não é problema nem para fazer uma instalação boa você tem alguns requisitos então você vai fazer uma avaliação da altura de instalação é porque se for um por exemplo depende do tipo da que você quer ter mas se você for uma câmera comum há mais de três metros

de altura dependendo do que você quer capturar vai ficar difícil para você conseguir visualizar os detalhes não direcionei as câmeras apontadas para o infinito por exemplo se você for a uma câmera com infravermelho direcionada para o infinito ela não vai funcionar à noite então você sempre tem que por a câmera batendo em alguma coisa então por exemplo se vai pôr no fundo na sua casa e no fundo da sua casa tem um baixo do total e tem uma árvore então você tem que fazer com que ela direcione a aquela árvore ou ao chão nunca pode

pôr ela reta para quem não perde nenhum objeto porque porque ela não bateu nenhum objeto ela não vai funcionar o infravermelho é o sempre tem que direcionar algum ponto específico não posicione a câmera virada para o sol isso também está ganhando respeito o índice de proteção aplicado o produto no ambiente adequado por exemplo sequer por uma câmera lá fora da sua casa mas a câmera não tem proteção ip66 vai dar problema na cama então é sempre bom verificar essa informação na caixa do produto no manual do produto à venda avalia a necessidade de grau de

proteção em cada dez ou caixa de proteção se foram um bairro com alto índice de violência seria bom você colocar uma caixa de proteção ou até mesmo câmeras conhece em cada dez não estarem a câmera sobre lugares instáveis não está a câmera em locais onde a temperatura interna do equipamento excedeu os níveis permitidos e 20 expôr a câmera campos magnéticos em sinais elétricos caso o suporte da câmera seja fixada uma superfície metálica certifique-se de que essa superfície está devidamente enterrada e sem nenhum tipo de ruído manipule o gravador com cuidado não energias o gravador antes

de completar a instalação não bloqueie as leituras de ventilação do gravador o gravador deve ser instalado em um ambiente frio e seco afastado de qualquer fonte de calor evite a incidência de luz solar direta o gravador deverá estar desligado para que seja realizada a conexão dos cabos a qualquer um dos conectores no painel traseiro armazena o gravador em ambiente controlado ou difícil acesso porque isso é importante porque eu falei um módulo anterior e que o ladrão ele ele vai lá e força à sua loja faz o assalto e aí ele vai atrás do seu gravador

porque ele sabe que você tem um gravador e nesse gravador está todas as informações a então se você não tem como colocar esse gravador é fora dessa loja fora da sua casa você então coloque no local difícil de difícil acesso bem protegido no caso das câmeras ip você pode ter um servidor fora da sua casa também no caso de ter s a hd ou hd é você tem como colocar também como comprar um nbr e colocar fora da sua loja também para que ele faça um backup do seu dever então isso também é importante que

tenha redundância e das gravações bem pessoal chegamos ao fim do curso básico de cftv e espero que vocês tenham gostado se você gostou do curso e quer fazer nos novos cursos de celular que se inscreva no nosso canal porque precisamos sair da sua ajuda pra conseguir aí está gravando mais vídeos tanto mais instrução e para vocês disponibilizando vídeos agradecemos muito por ter assistido aos seis módulos do curso e dizemos muito obrigado a você até o próximo vídeo
