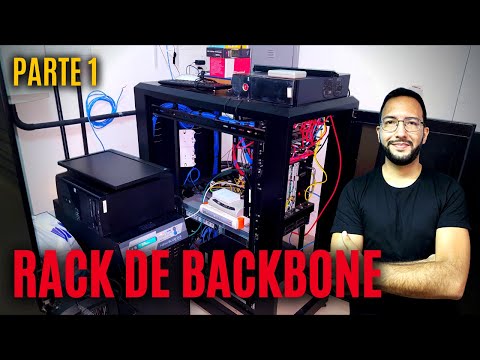

Rack de BACKBONE | Reestruturação | Parte 1

e fala pessoal tudo bem com vocês amor vai ter que resolver isso no vídeo de hoje tô com uma bronca em tô aqui em um cenário de um cliente em que só apenas um pouquinho só que é uma infraestrutura que a gente não estou há cinco anos mas que ela sofreu muitas aplicações muitas intervenções e nem tudo foi feito comigo e querendo não acho que hoje está passando por uma dificuldade e eu tô quebrando a cabeça aqui para descobrirem Então hoje eu vou estar refazendo todo esse análise nesse perto um projeto do zero aqui não

tem um dia nada disso é pouco é mapear tudo e vou mostrar um pouco aí para vocês o essa dificuldade que eu tô passando por aqui então fique ligado e não lá ó E aí [Música] bom então pessoal essa que seria a sala de equipamento da empresa onde nós temos todo um beck bom né sair daqui José correntes principais suíte todo o cabeamento que interliga os outros andares sai tudo aqui anteriormente essa empresa era em um único andar certo bem reduzido um negócio uma pequena coisa com 10 máquinas no máximo ou a gente tá aqui

tá com quatro mais ou menos de 40 máquinas impressoras tem ainda acesso Pô então aumentou tanto em tão pouco tempo que saiu do controle e isso era algo que não era planejado foi os proprietários que decidiram fazer isso de uma hora para outra então toda vez que a gente vai fazer manutenção já fiz Qual o planejamento futuro planejamento futuro não era de ter isso e teve então que é que tá acontecendo aqui vocês estão vendo tudo bagunçado aqui agora né porque porque hoje melhor que você daqui amanheceu 76 da manhã sem internet eu tive que

vir aqui para socorrer e já alguns dias eu tô tentando não resolver esse problema que está sendo constante Então hoje eu decidi trocar o Switch que eu trouxe já um outro da mesma marca Intelbras não é gerenciável mas a Ginga bita Intelbras preto não tem vê-la aqui nesse que então por isso que não tá utilizando um gerenciável o que que acontece tive que vir nas carreiras desconectei tudo só fiz colocar isso tá aqui em cima sem parafusar nada só para ressuscitar rede certo e até aumentar funcionando mas o que que tá acontecendo você chovendo aqui

ou dois pés pena eu vou ter que colocar uma foto aqui desse hack como é que tinha ficado anteriormente não existia essa Central Telefônica aqui era bem mais simplificados é quem a gente tem um servidor de rack aqui é um ser dou torre mas que tá deitado porque aqui em cima ficava um Faro era uma máquina Wendel também estreitinha no modelo essa que também vou colocar uma foto aí para vocês verem e o que acontece o Firewall viu apresentando problema o número de uns dias para cá filho e tudo troquei placa de rede enrolei pfsense

20 atualizei tu e não está continuando ainda essa semana antes de trocar escrito aqui ainda eu resolvi pegar um outra máquina de urgência fiz um Estação toda nova por isso que ela tá ali fora porque ela não cabe aqui dentro quem tem mencionou esse hack há anos atrás não fui eu e de toda forma para Antigamente ele atendia só que a empresa passou por tanta intervenção vs Central aqui para dentro que não está comportando mais eu tô até pensando aqui como é que vai ser cenário mas a minha intenção hoje aqui ainda é o seguinte

a minha vida que hoje foi plantar filtrando o que é que ainda necessário de cabeamento de rede aqui ou não porque tem muitos pontos que mataram aqui na construção Oi aqui é hoje eu não tenho dois outros lados menores eu tava juntar vocês mas na frente que isso e ficou sendo 1 suíte backbone distribuindo para os outros andares certo então Ó olha como é que tá sendo essa distribuição aqui esse aqui é um cabeamento aqui na lateral tá chegando que vem dos andares para a gente tem aqui dois cabos categoria seja furocal e dois categoria

5 a distância mais ou menos de cinquenta 60 metros de um para o outro tá certo daqui nesse hack dá para outro suíte mais ou menos isso então no tempo como isso é que foi feito foi intervenção esses Pet pênis a lição categoria 5e A gente pensou fazer essa ampliação com categoria 6 porque é um tráfico maior que tá saindo aqui do backbone até esse outro lado eu resolvi que fosse tudo que até graça isso para essa largura de banda ser maior né é tão tipo utilizar aqui fora mesmo porque no tempo não tinha como

a gente comprar outro Switch ou 18 não outro pede pena categoria vocês por isso que é interessante aqueles descarregadas que você já virou utilizando certo esse aqui da furo kau mas aí ele é todo carregado ele já vem pronto os o PP non descarregado que aquele dia que a gente monta vou mostrar para vocês aqui também de pode tá intercalando RJ45 keystone Cat 5e e quem somos seis por isso fica interessante boa parte desse cabeamento Aqui não está sendo mais utilizado então eu vou tá até sugere no isso aí para o pessoal aqui da empresa

para gente estar refazendo esse hack trocando esses pequenos pelo menos um vou tentar concentrar tudo que for categoria 5 ainda em um único é pena e um outro gente colocar um descarregado em que a gente poderia estar fazendo essa a manobra né utilizando alguns categoria 6 esse aqui iria para o pet penium para não ficar algo assim difícil de manutenção né tem que gerenciar tem que tirar a tampa do rack para poder ter acesso aqui na lateral não fique bacana não fica organizado mas toda forma tá no padrão tá identificada a gente está utilizando não

questiona apropriado Pet 446 daqui vai para o suíte Tranquilo então deixe suíte principal gente vai para os outros andares através dessa conexão certo esse acabamento aqui de backbone vai até lá os outros suítes outros pede pênis na verdade outros que é Stones lá também é que estou no certo vou estar mostrando para vocês lá como é que tá nesse outro andar hoje eu vou estar refazendo toda esse gerenciamento aqui todo esse mapeamento de novo do zero para poder tá entendendo como é que tá ensinado dessa rede que foi só aumentando aumentando aumentando e perdeu o

controle Tranquilo então vocês vão acompanhar e como é que tá aí no canal sobre só acabamento cancelou o link da operadora Chegou outro aí vai ficando tudo não tem como parar uma empresa de 40 equipamentos de uma hora para outra assim né gente tem que pegar final de semana tem que ser algo mais planejado Então vamos lá vamos lá vamos ver como é que vai ser aqui esse procedimento E aí E aí E aí [Música] [Música] [Música] E aí [Música] Olá pessoal Cheguei aqui no outro andar vocês estão vendo aqui as estações né as áreas

do trabalho esse aqui é uma parte lá na frente demais isso é que não existia certo só que foi todo construído do zero tá que a gente tem pelo menos 15 a 20 máquinas impressora de rede tem acesso põe também então por isso que a gente cresceu bastante então nessa ampliação que foi sugerido de forma mais simplificada para nuvem todo esse cabeamento de lá e sempre que ainda aumenta mais um funcionário remodelou a mesa tem mais outro marco tem mais a impressora resolveu passar um cabeamento de backbone para esse hack e aqui desse hack a

gente foi ampliando certo abrir essa tampa que já deixei entre aberta para estar mostrando para vocês o rake são aqui da Avon mas é gentileza ele aí nessa criação rack bem bacana e aqui o seguinte Hoje nós estamos aqui com 3 suítes 1 com 2 suítes da Intelbras gigabit e ainda a gente precisa comprar mais um pouco para algumas portas gente colocou esse outro da tp-link sei que vocês estão vendo aqui por fora porque foi algo de urgência também essa semana mais: dois personagens foi para outro setor e que a gente teve que fazer isso

aí certa essa só que acham de organização né não tinha mais esses Pet cortes não teve que tu dissesse maior Então vou estar organizando aqui já foi proposital por quanto do tempo Olha esse manobra aqui teve gente aí pessoal aqui um vídeo falou que em um serviço que eu pedi um apartamento que essa manobra tava feia tava precisava organizar mais mas é o meu instinto de trabalhar certo acabamento todo Penteado todo organizado acurado Isso aqui é uma sobra técnica a gente tem que tem algum local Então faça esse design aqui é uma manobra certo no

padrão bacana EA meu ver já teve alguém que falou aí que não gostou mais pelo menos eu gosto ó aqueles que Stones que estão vindo lá do backbone principal ó então aqui atrás porque aquela mesma situação são Pet pennews carregados da Furukawa categorias em Ué 6 categoria 5e categoria simples e jovem né então por isso que eu não tive como colocar eles aqui como a gente tem a opção agora do descarregado eu não tinha no fornecedor agora vou ter eu vou tá até providenciando então para cá para imprimir gerenciamento fica mais fácil mais visível tempo

de conexão jantar simplificando e sair embora que uma vez a gente fazendo organização bem bem feito né não vai ter mais contato nessa nessa região aqui para minha mãe está mexendo aqui certo como tá identificado todos os pontos. 1 e fica Bacana também mas a outra tá tentando levar isso aqui para frente para realmente ficar no padrão então ainda a gente joga ali e outro haku vocês vão acompanhar aí como é que tá outra estrutura e não se liga aí a opção essa sala aqui ó é um CRM Onde tem um setor aqui em que

tem para as estações de trabalho também né Vocês estão vendo né Aqui tem uma ilha lá na frente tem mais outra ilha com 5 máquinas impressoras de rede Então pessoal isso aqui foi tudo como fazer vocês tudo veio de novidade para mim certo só que não tudo sala só vocês tão vendo essas colunas aqui ser a sala que era um corredor e tinha apenas uma máquina outro máquina e de repente refizeram todo o projeto do zero fizeram essas Ilhas tudo integrado a hora que vocês vão ver aqui agora isso aqui é um caminhamento já foi

passar com Sobra para ter mais uma ilha aqui certo mas que agora Vieram só essas duas mesas e eu tive que tá ativando elas Ah então vocês estão vendo aí como é que foi algo realmente que o pneu de uma vez certo ó vocês vão ver ali lá no final a mesma coisa aí tem que abrir a Mental para mais uma ilha certo que isso aqui são uma criação e já futuro cê tá tudo já dimensionado já passado no limite jamais termos de estrutura física Eu hoje estou vindo aqui para ver se ninguém fez por

algum acidente aí Alguma conexão errado nesses cabos porque outras pessoas vieram aqui a parte da telefonia teve jeito aqui ela é triste que também mexeu tão pra tentar identificar se a gente sabe lado que a gente atende aqui em rede eu vou estar analisando para ver se ninguém fez alguns Jump de rede por aqui em algum lugar tranquilo e com isso realmente poder finalizar esses meus pontos de rir aqui em uma Pinha uma planilha no excel já tudo Empresta aí para o último momentos futuros show até olhar ali logo porque essa mesa ela não tá

naquela posição e hoje tá e deixa eu ver se não tem nenhum já para aqui ó ó ó aqui era uma ilha e o pessoal removeu ainda daqui foi para outro setor olha como é que tá esse a clipe e Maria telefone não é comigo viu pessoal eu tô só na parte de p o rapaz vocês estão vendo aqui essa sobra porque porque isso aqui era que ia para uma ilha Como aquela dali Você está entendendo então pessoa só fez remover aqui pessoal da Elétrica removeu e deixou um jogado aqui dessa forma tomara que não

tenha nada por aqui desse aqui que eu tô procurando Ou que tenha logo que eu matar a charada mas é que eu tava as questões tudo certinho tudo identificado esse lado novo aqui a gente já fez identificado e tem que ter cuidado que que era não Se forçar isso aqui Sai mas está de forma segura você dá ela irmã essa identificação bom então não tá aqui não tem nada de errado aqui tudo soltinho aqui tem mais dois cabos acabamento do bom senso ao furocal aqui pronto tem realmente tá apenas uma tomada empresta Estação mas que

eu nem sabia que tava dessa forma aqui e é Vamos cuidar aqui em para dar uma organizada e pronto pessoal e Aqui nós temos mais uma sala de trabalho onde nós temos várias Estações número do chassi aqui também vem crescendo mais Foi algo já mais planejado onde eu trouxe para cá dois cabos de backbone para tá alimentando esse hack ó Aqui nós temos a impressora de rede em uma impressora de rede notebook com rede cabeada todas as estações aqui cabe ainda também não torna aqui embaixo ó vocês estão vendo aqui na tomada de rede certo

então tudo no padrão rack da Le Grand a vantagem desse aqui aquele que eu falei para você como você quiser Foi algo mais recente gente já utilizou ó pede pelo descarregado então aqui a gente só tá utilizando o que é necessário certo tem dois cabos alicate backbone e o restante é das estações e impressoras Tranquilo então aqui na internet tá só fazendo a identificação de todos os pontos é o que eu estou fazendo aqui nesse momento é como eu falei para vocês é organizando tudo remapeando tudo tudo aqui foi novo feito nas carreiras máscara Não

essa parte nova foi feito tudo no planejamento que não teve um mínimo aquele planejamento com outro motivo vocês né pensei já nessa questão de backbone de sobra tem redundância são dois cabos passados para ampliações futuras porque eu já me acostumei aqui que quando eles dizem que ao que não vai ter mais ampliação sempre tem aqui é capaz de construir mais dois três andar por cima e eu tenho que tar me virando nos 30 então já tem mais um cabo de rede aqui sobrando categoria 6 gente tem espaço nesse hack não coloquei um rack menor porque

a gente tem que deixar por norma 30c trinta por cento é de taxa de ocupação fazia certo quem eu posso colocar mais perto pênis mas eu tô Switch Você está entendendo né então aqui tá Le Grand começando levar vocês compete pena descarregado a gente foi tá só conforme foi crescendo aumentando essas portas Tranquilo então vamos continuar aqui nesse mapeamento identificando tudo a princípio Hoje Eu Tô verificando se tem realmente algo errado que esse algo errado que eu imagino seria o loop na rede onde Poderia ter tipo um cabo de rede aqui o 10 chegou e

ligou no outro ponto de rede pronto fechou o look e no switch e com isso aí a gente fica com uma rede e fragilizada tranquilo tramitação já é essa é fazer todo esse mapeamento aqui da rede e aquele rack vai sofrer uma reorganização realmente inteiro depois a meta do equipamento de pet penium e mais profeta que vocês vão estar acompanhando aí também Tranquilo então fica ligado aí e nos próximos meses que eu vou estar postando mais essas como é a dor esse procedimento então que não é inscrito se inscreve no canal dê seu like e

até o próximo vídeo Valeu pronto aqui no rack pad pino 2 porta 10 será o relógio-ponto após desligar que vai apagar alguma dois haviam nosso vocês viram aí que apagou uma luz Vou ligar novamente ó ó o acidente novamente ó a porta quatro do Switch cabelo Então é isso é que eu tô fazendo tô identificando realmente tudo que tá sendo necessário vou fazer um teste aqui para ver se tá todo mundo inteiro esse cabo voltar a Rema perguntando Vou entrar vou tirar tudo que tem de um pequeno transferir para um único deixar de todo preenchido

e um desse aqui vai ser um pequeno vazado daquele descarregado para estar deixando esse hack todos os links novamente ó E aí E aí E aí
