Aula4: Protoco PROFINET

E aí o Olá tudo aqui a professora Thaís quente né e Hoje iremos dar continuidade à nossa disciplina de redes industriais o objetivo da aula de hoje é definir os conceitos as características e as e as aplicações não protocolo conhecido como protocolo profinet protocolo profinet ele é um protocolo de automação normalizado pela associação pro Bass internacional para implementação integração de soluções baseadas em ethernet Industrial se vocês observarem o símbolo que a gente tem aqui em cima né representando aqui a logomarca da profinet vocês vão ver que ele é bem semelhante ao provas tá isso porque

porque ele é normalizado pela associação proposta internacional qual que é grande diferente diferença dele em relação ao profibus-pa e essa palavrinha que a integração a gente verificou lá quando a gente trabalha com o profibus nós temos um modelo que a modelo osi E aí nós temos diferentes camadas E aí nos rios Nós temos dois tipos lá no próprio DP e o propôs pa E aí nós trabalhamos com diferentes tão camadas desse modelo osi aqui é a própria mente ela foi criada né utilizando a a base do Ozzy mais um outro padrão conhecido como tcpip que

a gente vai falar daqui a pouquinho é só que o objetivo é atingir dentro da camada né de supervisão do processo até a camada de controle não verdade esse protocolo ele foi criado inicialmente com o objetivo de integrar todos né utilizando apenas um protocolo de rede então todas as camadas serem Integradas utilizando apenas um protocolo de rede mas como foi uma maneira desordenada e os fabricantes foram criando seus próprios raras e as suas próprias configurações não foi possível utilizar o neo protocolo com com esse objetivo mas a gente vai ver quase são as principais características

dele e nas funcionalidades que a gente pode utilizar tá a gente tem que o padrão que esse protocolo utiliza é o padrão a internet e quando a gente pode falar de cabeamento a gente já tem um contato com esse padrão quando a gente utiliza aí por exemplo a nossa rede wi-fi Então os cabos lá que a gente utiliza já são né no internet então a gente já tem uma familiaridade com esse termo tá na indústria é claro que é um pouquinho diferente tá Para quê que é esse padrão ethernet ele é utilizado na indústria da

troca de informações ágil também uma troca estável entre os sistemas e dispositivos inteligentes então a utilizar o protocolo Industrial compatível com a rede internet é possível aí nós temos o CLP são os compradores lógicos programáveis se comunicando com sensores atuadores inversores de frequência e toda a Gama de equipamentos indústriais mas o principal o benefício desse eu não sei limita as camadas de Campo como a gente viu no próprio voz ele torna possível também que Outras aplicações industriais ou cooperativas usam from dessa flexibilidade da rede na sua forma natural Além disso é possível a integração com

outros padrões né tipo os padrões aí que são normalmente utilizados no chão de fábrica como os padrões fio dos Tá o que que vai acontecer quando a gente tiver utilizando profinet gente vai utilizar né é o único barramento aqui para nossa comunicação E aí também a gente pode integrar com outros padrões aqui então pode ser um devicenet que é um protocolo que a gente ainda vai falar problemas de feita a gente já falou o que você pa né que a gente já falou também pode ser o hard Então são vários padrões que podem se conectando

que é o barramento Oi e aí essas informações são para pegadas então utilizando a rede profinet um pouquinho mais sobre o padrão e Internet hoje em dia os padrões do colo sair baseado assim internet ao toda e são 14 protocolos que se baseia a minha internet eles também admitem aí a comunicação sem fio A então a essa comunicação sem fio a lista cada vez mais presente no novos nos nossos projetos ainda não como nós gostaríamos porque tem muito avanço né e ainda utiliza-se no campo ainda né a comunicação aí através de vir quatro 20 minha

pele é comum né quando a gente pensa no tema internet a gente pensar naquele cabo que é utilizado mas na verdade o cabo ele representa apenas a parte física na rede internet a diferente o Paulo que utilizam esse padrão sendo um deles o protocolo profinet e esse protocolo profinet em utiliza o modelo TCP IP tá então dá onde que surja esse modelo a gente falou lá comparando com o Bozo pro fãs ele utiliza as camadas lá do modelo osi aqui a gente tem um modelo específico que ao TCP IP tá então o padrão que a

gente utiliza é o internet e esse internet é baseado no modelo TCP IP tão protocolo tanto de controle e transmissão e também é um protocolo de internet e é porque utilizar a internet então em ambientes industriais e quando a internet né surgiu e o protocolo profinet também surgiu a grande é preocupação com que eles tinham era geral uma estrutura de rede uniformizada tá gerar uma continuidade que é desde o chão de fábrica até as camadas de supervisão não é passando pelo controle então supervisão administração as camadas mais altas da nossa pirâmide de automação industrial com

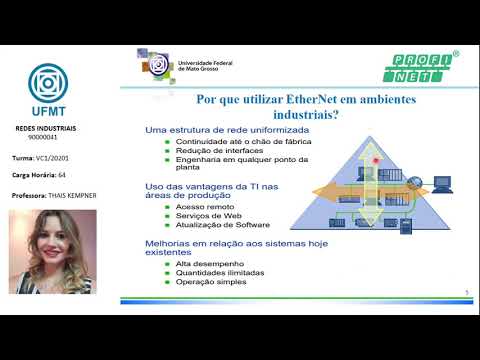

isso gente teria a redução de interface né e a gente poderia ir a ter uma engenharia controlada em qualquer ponto da planta o uso das vantagens acesso remoto serviço sair de web e também facilidade de atualizações de software melhoria em relação aos sistemas de hoje existentes para que que a internet como os sistemas existentes ele tem alto desempenho quantidades aí ilimitadas e a sua operação é simples A então por isso que surgiu né o padrão a internet aí em ambientes industriais e não é a gente falou né que o padrão a internet ele tem um

modelo TCP IP mas a gente encontra muito na bibliografia falando que esse modelo na verdade é o padrão também é do quando a gente utiliza para o scinet o padrão a internet né mas como utiliza o modelo TCP IP e acaba generalizando que o padrão é o tcp-ip tá Então apesar do modelo osi ele ser referência para as redes e toda a sua nomenclatura arquitetura tcpip é que foi realmente então implementada e está em uso até os dias de hoje tanto nas redes aí internas como na internet e Diferentemente do modelo osi que a gente

já viu que a gente tem sete camadas arquitetura tcpip é composta apenas por quatro camadas sendo que na prática algumas camadas aí né Do do modelo osi elas foram mescladas para formar uma camada de aplicação então quando a gente utiliza o TCP IP a gente não costumo falar em camadas para não gerar uma certa confusão com o modelo osi tá então nós costumamos nos referir pelo número das camadas quando a gente utiliza o ozzy e aqui quando a gente utiliza o TCP IP a gente utiliza o nome delas tá então só para não gerar essa

confusão quando fala camada um Acerte a gente tá falando do modelo osi e aqui a gente tem uma comparação então do modelo osi com o modelo TCP IP à tarde houve uma fusão aqui né que a gente teve então aqui a parte física EA parte de enlace de dados que seria a na modelo osi né então aqui um e dois né ela foi então é substituída pelo acesso à rede tá então o TCP IP está dividido aqui em quatro camadas a 1 e 2 estão agregadas a essa camada um que o acesso de rede do

TCP IP a camada 3 do modelo de do modelo osi aqui que seria rede né chamada de Internet no TCP IP a camada quatro tá que seria aqui o transporte tanto nós povo no TCP IP elas são iguais ainda continuo sendo camada de transporte EA camada aqui 5 e 6 e 7 elas foram agregadas em uma só o que se chama então aplicação então quando a gente tem um modelo TCP IP a gente tem acesso à rede a internet o transporte EA aplicação a Então essas são as camadas que a gente trabalha com esse modelo

TCP IP para a gente entender um pouquinho né como que se originou o o histórico da rede internet também o modelo TCP IP e vamos entender né ou a gente já falou por que que surgiu a internet Industrial Mas ela é restante Tá então vamos entender um pouquinho do histórico dessa rede internet Industrial ela é uma rede recente ela tem uma grande utilidade aí que se deve à necessidade de interligar então todos os níveis da cadeia de suprimento envolvendo o único e exclusivo padrão de rede ou seja o padrão a internet aí os modelo TCP

IP assim o livro de gerência ou vendas teria acesso ao chão de fábrica e uma exclusividade aqui é que é isso poderia acontecer em tempo real tá então a gente vai ver que fala profinet a gente pode trabalhar aí em tempo real e não real né então a gente tem nessas duas configurações a gente pode tá é uma profinet dando então uma grande agilidade na produção e aumentando efetivamente a ação na arquitetura tradicional isso não seria possível depende devido aos diferentes tipos de padrão e protocolos existentes no mercado mas utilizando um único padrão de rede

aí sim a gente conseguiria então né Tá utilizando aí em tempo real e tá utilizando um único protocolo para todas as camadas aí industriais então foi esse o objetivo que ela foi originada o ninho administrativo ela já possui a internet induscal então a internet Industrial nível administrativo já já tem desde a época de 1980 e por a mas é recente né Essa padronização de a ir todos os níveis o nível de Chão de fábrica né como a gente viu começou utilizando outros protocolos denominados de filtros então depois para utilizar em tempo real aí então foi

criado o protocolo profinet com o objetivo né de ser uma rede mais rápido e também ter uma qualidade melhor na produção e mais rapidez também a cada um dos protocolos quando a gente utilizou lá então por exemplo próprio bolas e que são as flores que o Buzz que seriam do chão-de-fábrica elaborou uma maneira diferente de enviar os seus dados do chão-de-fábrica aos níveis mais altos da hierarquia Industrial Então seja um nível supervisório seja para o controlador ou até por uma interface proprietária de cada fabricante então fica aconteceu pense estudar esses diferentes tipos de protocolo Porque

não houve uma uniformização novo uma normalização foi né Cada fabricante poderia ser o seu protocolo e elaborar né de acordo com as suas necessidades então por isso que a gente para quem não se preocupe teu colas diferentes e até hoje a gente não tem uma padronização a respeito desses protocolos tá em mente a gente tem três diferentes níveis quando a gente trabalha com a internet Industrial a gente tem o nível de campo onde a gente tem lá então sai ouça essa entradas e saídas normalmente com sensores e actuadores a gente tem um aí o nível

de controle do nosso processo onde a gente vai ter os controladores lógicos programáveis e também os PCs industriais e a gente tem também a interface homem-máquina onde a gente tem um nível de informação ao usuário também tu tá fazendo diagnósticos aí a gente tem então esses três níveis que a gente trabalha com o padrão a internet e comparando como que seria então é o sistema tradicional que a gente tinha então o que a gente teria que a gente teria por exemplo aqui né o seu um DP né próprio p a z aqui conectado à rede

e aí a gente utilizava profinet né apenas aqui na nas camadas mais elevadas aqui então a camada até de controle né e a camada aqui de chão-de-fábrica é mais comum a gente utilizar outros tipos de protocolos tão surgiu a internet Industrial com o objetivo de que de uniformizar tudo isso daqui tá então a com a internet Industrial surgiu aí né com módulo de campo então aqui e seria então os dispositivos de Campo remoto que mantenha a comunicação como comprar e a gente teria aqui controlador mestre A então aqui a gente teria o controlador mestre no

qual o programa de controle executado e também tem um sistema aqui de supervisão tá o sistema de Exposição supervisão a gente teria dispositivos gráficos aí programáveis que colecionam e tem funções de diagnóstico de rede Então aqui estão os três dispositivos básicos aí de uma rede ethernet todo utilizando né um mesmo meio físico e o barramento aí seguindo o modelo TCP IP a arquitetura do TCP até chegar nos dias de hoje ela sofreu diversas modificações com o transcorrer do tempo todas as suas camadas elas foram afetadas com a evolução da tecnologia e e também dos meios

de comunicação como cabos conectores velocidade de transmissão das mensagens tá hoje é mais comum nós encontramos aplicações com fibra ótica ou sem fio né wireless do que utilizar cabos coaxiais ou cabos de pares trançados então uma vigília que nós somos tendo uma evolução também houve uma evolução da arquitetura do modelo TCP IP antigamente era utilizado cabos de pares metálicos grossos e hoje em dia então nós estamos caminhando aí para aplicações de fibra ótica e rede sem fio utilizando sistemas wireless Tá mas a então arquitetura tcpip e permite conexões via cabo então utilizar né os cabos

aí a par trançado blindado wireless E fibra ótica e ela também possibilita transmissões com fio e sem fio sendo combinadas né é quando comunicação w lan e Bluetooth tá pode ser empregada inclusive fica dados em tempo real com relação à utilização de cabos de fibra ótica a gente tem aqui qual que é a limitação na velocidade da rede e também a distância máxima sem repetidor e o número máximo de elementos comprado um protocolo problemas né Quantos elementos que nós tinhamos lá utilizando o cabo de par trançado em qualquer distância Então sempre que a gente vai

estudando um protocolo como eu já falei é bom que vocês têm uma tabelinha comparando né com outros tipos de protocolo aqui comparando comprando Paulo provando a gente vê que a gente aumenta muito o número de elemento tá número máximo de elementos e aqui a gente tem uma limitação de distância com um relacionado também a velocidade da rede então é uma é uma rede com uma velocidade muito maior que a gente tem de taxa de então de de tráfego de dados com relação à distância também né se a gente utilizar por exemplo a fibra ótica a

gente pode conseguir até 2.000 metros mas o número máximo de elementos comparado aí com protocolo pro fãs é muito maior do que que a gente precisa do número mas o pênis maior porque a gente quer integrar toda né ah ah as nossas camadas lá do processo Industrial Então a gente vai ter muito mais elementos a conectar né com relação a isso utilizando o protocolo profinet então obviamente que a gente precisa de uma velocidade de rede maior e também precisa número maior de elementos com relação a topologia o protocolo profinet ele pode ser utilizado em instalações

com estruturas de linha árvore estrela anel ou seja ele possibilita todas as configurações de topologia eliminando a necessidade de soluções personalizadas de alto custo apesar de lhe permitir todas as topologias aí a gente tem que a topologia de rede comumente utilizada é uma estrela tá então tu tem aí um é né que seria o nosso controlador como elemento central da rede e aí a gente tem aqui os switches industriais né são Suites industriais especiais aí para interligar os elementos da rede então aqui e aqui nós tenhamos os nossos nós a onde estariam conectados os sensores

e actuadores a a gente tem essa representação aqui típica de uma rede Industrial II e não falou toque aqui a gente tem aplicação típica de uma rede Industrial só para mostrar para vocês com mais detalhes né aqui seria a utilização do Suits tá então aqui ó né Tem uns o suítes aqui sendo que o conector rj-45 que é esse daqui é o que normalmente né Tem dominado o mercado aí quando a gente fala da utilização do profinet Então é isso it aqui que nós temos mais utilizado e é uma evolução do meio físico as taxas

de transmissão também elas foram progredindo ali né quando a gente viu a utilização da nossa tabelinha nas taxas de transmissão elas aumentaram significativamente primeiro era 10 aí megabytes por segundo depois a gente passou para sem E hoje nós já estamos em torno de 10 gigabytes por segundo Então tá tendo ainda uma evolução com relação a essa caixa de transmissão da rede tá mas técnicas de modulação são os fatores decisivos na evolução ainda o do padrão de serpente tão primeiro surgiu a modulação pela frequência depois fase do sinal transmitido e modulação por amplitude e fase do

sinal e outras características aí que a gente tem numa Industrial é a aplicação da arquitetura tcpip no meio Industrial é devem ser utilizados aí analisados vários fatores tá alguns deles nós vamos comentar aqui primeiro tão surgiu a Prof net como nós já falamos o objetivo era o que padronização dos diversos protocolos do mercado quem sabe que isso não acabou não ocorrendo devido à utilização de Harvard específicos por parte de alguns fabricantes e também a aplicações específicas de cada rede tá outro requisito quando o padrão foi criado é interoperabilidade a Então o que a gente consiga

operar entre os diversos tipos de equipamentos de diferentes fabricantes ou seja uma rede aberta tá então surgiu com esse objetivo e eu o padrão TCP IP utilizando aí o a internet no protocolo profinet é uma rede aberta tá é o objetivo era aumentar a quantidade de dados trafegados na rede então nós é como precisarem os mais comunicação aí até 1472 baixo de informação útil E com isso além do aumento da quantidade de dados para pegar mas a gente precisava da diminuição do tempo de cinco então algumas redes aí ela pode operar com ciclos de algumas

dezenas de microssegundos a outra características tudo bem a gente tá o padrão trabalhando com o padrão a internet esse padrão ele já era conhecido mas como que eu funcionar aí para rede Industrial primeiro ia precisar do que devamos tênis equipamentos né E isso foi feito estudado por quê Porque quando a gente tem a indústria a gente tem temperatura de operações né Muito elevadas Então a gente tem que ter essa roupa os três duas equipamentos tem que ter uma segurança entre isca com relação também a umidade relativa do ar tá então nós temos um exemplo aí

por exemplo do conector que ele conector que a gente mostrou lá atrás suíte né do RJ45 ele opera a menos 40 graus Celsius até 80 graus Celsius por quê Porque ele tem que ser bobo uso tá e o cabo utilizado aí né na internet industrial se apresenta aí de Pacu a 8 vias ambos com blindagem outra característica do padrão é determinismo tá então a textura tcpip ela utiliza-se da técnica é csm a CD para controlar e acessar o meio de transmissão essa técnica ela consiste na detecção de colisão no meio de transmissão Então nós vamos

falar daqui a pouco como que é né a relação é de digitar cubo das informações tá então a gente tem que a utilização do protocolo Aí entrou se mete a gente pode estar utilizando né e enviando os dados é emitindo e recebendo usados ao mesmo tempo tá mas sim isso acontece e eu posso ter uma grande probabilidade de colisão aqui no meio de transmissão então pensando nisso eu tenho que ter o que eu tenho que ter um equipamento que vai fazer ali que essas informações Elas têm um prioridade na rede digitar tá pegando ou não

quando uma estação ela deseja transmitir os dados ao mesmo tempo no barramento Então nós vamos ter um equipamento específico que vai determinar essa prioridade por um dado vai ser enviado ou não Então nesse caso apenas uma da aí delas vai conseguir transmitir os dados a outra tem que esperar um determinado tempo até tentar outra transmissão caso não consiga transmitir o dispositivo para esperar mais uma vez e assim sucessivamente e nós temos a certeza de que essa informação será transmitida no tempo determinado tá o que é essencial no ambiente Industrial mas não é nós esperamos de

um lado né que tenha uma prioridade por quê Porque um alarme de incêndio ou é por exemplo a detecção de um objeto pode ser canal Então tem que ter prioridade de transmitir as informações então para transformar essa arquitetura entender um determinística foi necessário a implantar a implantação de 1 suíte especial com portas Independentes entre si e com a capacidade de programar prioridades e tempos de espera das mensagens tá então como a gente vai ver na sempre que a gente tiver um utilizando a rede é internet ou seja o padrão tcpip a gente vai ter é

Obrigatoriamente esse suítes que na verdade eles vão programar prioridades e tempos de espera das mensagens Então é ele que determina o tempo de varredura de cada porta tá então o suíço internet aqui né com prioridade de transmissão é e nesse caso aqui ó a gente pega aqui já real-time tá então a gente tem três três modos de operação diferente com a gente utiliza o protocolo profinet gente vai falar disso daqui a pouquinho e quais são as características que a gente tem do TCP IP no meio Industrial então a grande desvantagem desse padrão na área industrial

no início foi em relação à questão da comunicação e alimentação dos novos nós temos a necessidade de ter dois cabos separados aí um elemento da rede e outro para comunicação dos dados e alimentação hoje nós temos várias estudos e a implementação aí de um padrão chamada aí de power over ethernet que é o pó tá Então nesse tipo de comunicação o canal transmite transmissor e receptor ele pode pegar dados simultaneamente no meio da transmissão utilizando o conceito de modulação em amplitude sobreposto ao nível continuo da alimentação em campo tão assim o sinal de comunicação ele

sofreria uma doação pra Oi metido ou recebido por um elemento da rede é a característica do padrão tcpip né Vocês já viram isso daqui quando a gente falou nas nossas aulas introdutórias ela tem um toma a gente consegue né para pegar aí tanto transmitir receber as mensagens de forma simultânea a gente utiliza comunicação full-duplex a gente já viu a diferença entre o Simplex half-duplex e a complexa que é utilizado no padrão tcpip tá então a nós temos né no dobro e a taxa de transdobra taxa de transmissão que nós temos simultaneamente a comunicação nos dois

sentidos tanto né ela na forma de transmitir ponto de receber mensagens aí de forma simultânea é tão sintetizando aí que a gente viu né Como que foi o avanço da internet Industrial nós chegamos aí ao protocolo profinet que é uma rede padronizada pela associação profibus internacional como a gente falou é uma das 14 redes a internet Industrial a norma que regulamenta é a ic611 58/5 E aí é 601/58 seis sendo o décimo protocolo incluso nessa Norma então do tipo 10 basicamente Nós temos dois tipos de rede profinet então assim como nós temos três tipos de

rede quando a gente estudou protocolo problemas sendo que a gente estudou com mais detalhes né o próprio DP e o próprio mostrar aqui também a gente tem no próximo net dois tipos de rede ohayo Oi e o CBA Uai ou ele é utilizado em aplicações em tempo real ou seja aplicações muito rápidas e o CBA ele é utilizado em aplicações onde esse tempo não é crítico Por exemplo quando a gente precisa da conversão de um determinado protocolo de rede como o protocolo de Peppa vamos pa e transformar Então a gente tem essa conexão com o

profinet Então nesse caso a gente utiliza o net CBA tá então aqui a gente tem um exemplo né que a gente tem aqui o barramento da própria net e aqui a gente tem que utilizar Então como a gente está utilizando o profissional de CPA a gente vai fazer o que a conexão protocolos diferentes dessas informações e a gente já viu quer ir para sempre que a gente pode fazer essa conexão de protocolos aqui a gente tem que utilizar gato está aquele chamam de proxies então né É só A nomenclatura que a gente utiliza quando a

gente vê um padrão um outro mas né próteses ou Beto Essa é a mesma coisa tá a gente sempre vai precisar desses equipamentos para fazer a transição aqui quando a gente tem um barramento de uma rede para outra rede outro tipo então é a prova se mete CBA que fica encarregada né dessa parte aí que seria a conexão com outros tipos de protocolos e Abra o Snapchat aí ou ela é uma expressão do protocolo próximas bebê então ele opera diretamente com os elementos de campo então vai fazer as leituras dos sensores atualização dos sinais de

saída controle diagnóstico da rede tá então ele vai descrever um modelo de dispositivo baseado nas características essenciais do profibus DP Incluindo aí tá mais para cada elemento alocado na rede a o arquivo que a gente viu quando a gente utilizava Vans era o gsd tá aqui a gente também utiliza o PSD mas com uma base x ml tá então a base de programação XML então é o arquivo se chama gsdml e ele vai acompanhar todos os elementos de rede profinet shayô e vai escrever as principais características de cada um deles e o prof net caiu

ou ele usa o modelo provedor consumidor tá Ou seja quando a gente utilizava lá o que você peso a gente utilizava um mestre e escravo tá então aqui na gente utiliza provedor consumidor Ele é bem parecido com o mestre escravo tá então troca de dados né em vez no modelo mestre-escravo aí é o provedor consumidor tá E aí nós vamos ter controlador os dispositivos né e o supervisor Então essa né que a gente falou que a estrutura da internet então a gente tem o controlador gente vai ter os dispositivos de campo e o sistema de

supervisão em qual relação aos modos de operação a gente tem diferentes modos de operação a gente tem arquitetura e chamada de novo real-time onde a gente tem aí no tempo de processamento que se aproxima de 100 milissegundos e a grande aplicação nesse tipo de comunicação é na configuração de rede né com a comunicação aí com os próteses utilizando o prof lexeba então Ou seja quando a gente tem o protocolo CBA a gente já falou que a gente tem um tempo que não acredite porque porque o objetivo dele é fazer a comunicação com outros tipos de

protocolos da rede tá então nós vamos ter aí né que a gente vai utilizar os próteses que são os crepes que são os conversores aí de um determinado protocolo em outro tá que pode ser de Profética próprio DP Pode ser aí para o net para outros padrões que a e quem aí na rede ou então outros tipos de protocolos Então nesse caso o tempo não é crítico né então arquitetura no Real Time ela é utilizada então propionate profinet CBA tá então a gente tem a profinet aí ou e aprofundar que você vê a fez caso

exclusivamente utilizado tá Sebá e é feito então para conversão de um determinado protocolo em outro e tem outros dois modos de operação que é arquitetura software Real Time SBT que caracteriza por ser um canal que interliga diretamente a camada internet aplicação com a eliminação de vários níveis de protocolo para com isso nós temos a redução do comprimento das mensagens transmitidas necessitando de menos tempo para transmitir os dados da rede então é dessa forma a se torna marketing é mais rápida ela pode ser utilizado tanto para CBA com pra you S tipo de arquitetura snp e

nós temos ainda a arquitetura sofremos real-time que aí é e que ela é para aplicações entre o tempo de resposta é crítico ou seja tem que ter um tempo de resposta muito rápido esse tempo menor que 1 milissegundo tá uma aplicação típica que a gente tem desse conceito é um movimento nos robôs e precisa ser rápido e é usado especificamente para profinet aí o Tá então não é otária utilizado apenas para receber a SRT é utilizado tanto para semear como Kyle E aí RT é utilizada exclusivamente para profinet ai ou com relação ao tempo né

de cada uma delas a gente tem aqui então no Real Time os pés em milissegundos né então tempo que eu tenho aqui no caso não é crítico quando a gente utiliza o SRT até 10 mil segundos que aí pode ser utilizado tanto para o CBA controle ou e quando a gente utiliza aqui né aí RT Aí sim o tempo é crítico então nós precisamos uma velocidade muito maior onde o tempo ele é menor que 1 milissegundo principalmente que tá pública para quando a gente utiliza aí robôs tá é o modo de operação do profinet ai

ou então como a gente falou a gente pode utilizar profinet ai eu tanto para o SRT Como que o RT tá na configuração e RT que é exclusiva do Net aí ou é necessário um hardware específico que consiga processar as informações tá então assim ela desenvolveu ortec 400 que a gente está mostrando aqui nessa imagem que é um processador voltado as aplicações em profinet exclusivo para configuração e r i e além de todos os características aqui do profinet ele ainda tem o próprio drive o próprio sei se e o prove profienergy tá o próximo drive

ele descreve as características obrigatórias para o acionamento nos encoders com o objetivo de interoperabilidade então a gente falou que um dos pré-requisitos quando esse protocolo internet foi montado era o que e interoperabilidade ou seja comunicação diversos tipos de protocolos diferentes tá então é o sol drive que possibilita né Ele é foi feito tanto para equipamentos e aplicações do pop boas quanto a próxima NET então nós temos diversos tipos de equipamentos de acionamento e eles podem suportar uma ou várias classes Então a gente tem aqui classe de aplicação seria acionamento a regulagem da votação conversor de

freqüência a classe 2 que seria é como a classe um mas com funcionalidades mais escondidas a classe 3 que seria isso servo acionamento com rotação regulagem posição acionamento posicionamento de um eixo a classe 45 que seria aí o controle de movimento central com os eixos e os seis e série A é uma automação de centralizada tá então as classes 1 a 3 aqui elas podem ser realizadas com a promete RT e a partir da classe 4 aí é impreterivelmente aí necessária a classificação dos dados de maneira isócrona ou seja com profinet e rtp1 e a

gente tem ainda o próprio sei que é um perfil de comunicação seguro então a profinet ela é um ela é uma uma rede segura a ela é certificada aí tá aplicações de segurança funcional com base tanto no próprio boas profinet e ela descreve uma comunicação de dados segura com o objetivo de uma maior funcionalidade em aplicações de segurança e simultaneamente é reduzida e o trabalho na instalação e alcançada a máxima interoperabilidade e também a ver a permutabilidade aí de equipamentos funções de segurança então ao invés de utilizar barramentos industriais específicos próximos sonhos de segurança com

o próprio Safe nós temos a integração aí da segurança e o controle numa única rede através de uma solução aberta resultando na redução dos custos efetivos de cabeamento na consistência e do sistema em relação a parametrização e funções remotas diagnósticos garantindo a segurança em Sistemas de controle descentralizados e dos mecanismos de segurança dos dispositivos e equipamentos e é né além disso a gente ainda tem né a própria energia a próxima energia ela disponibiliza uma interface aí o equipamento permitindo controlar o consumo de energia das máquinas e instalações com ajuda de sistemas hierarquicamente aí superiores o

foco principal da profienergy está na economia de energia em pausas e fases sem produção tão momento ali né que não tá utilizando tiver em pausa né ou não estiver no processo de produção Tá economizando energia utilizando o que o prof Energy tá esse perfil ele foi requisitado em 2009 pelo grupo A que é um grupo capitant aí o grupo alemão fabricantes de automóveis aonde gente tem a Audi BMW a Mercedes Porsche a E aí que desejavam ter uma forma padronizada de gerenciar ativamente o uso de energia em suas plantas então ele foi visitado por esse

grupo em 2009 E aí surgiu então o próprio Energy que é uma grande vantagem aí do protocolo profinet porque e diminui o custo da energia tô falando um pouco mais né do grupo ainda que a principal aplicação que a gente tem do protocolo profinet é de tecnologias aí relacionadas a montadoras de automóveis tá e em 2004 Então esse grupo né tomada aí pelas quatro maiores montadoras alemãs ele anunciou adoção aí de suporte da própria net como padrão de rede Industrial a partir daí várias outras montadoras também se baseando no grupo também que começaram a utilizar

aí né a próxima net nas suas plantas industriais tá aqui né no Brasil por exemplo a gente tem a Volkswagen a gente tem a Ford a a gente tem aí agarrou que utiliza a profinet aí como um padrão tá e nós temos várias outras né aí fabricantes famosos que também utilismo é o profinet E ai que a gente tem as referências a gente ainda está utilizando né o livro no Alexandre Luiz quer redes industriais e também uma visão do protocolo Industrial Prof net e suas aplicações disponíveis nesse link aqui ó bom então Pessoal espero que

vocês tenham entendido funcionamento em importância e da rede profinet e nós vamos continuar na próxima aula falando de outros Protocolos de utilização aí em redes industriais até o nosso próximo encontro
