Aula 9 - Primeiros Circuitos com Diodos

[Música] muito bem pessoal então nós vamos lembrar aqui vamos voltar alguns slides aqui nós vimos que na polarização direto de outro conduz eletricidade e quando a gente investe ele não conduz eletricidade pois bem deixa avançar aqui eu tenho uma pergunta pra vocês analisarem e circuito aqui qual lâmpada irá acender então nós temos aqui duas lâmpadas e dois de outros e uma bateria de 12 volts qual das duas lâmpadas da esquerda ou da direita irá acender ou será que nem vou acender ou será que as duas mãos até então pensei um pouquinho e respondam a si

mesmos qual delas irá ascender bom é a gente nem precisa analisar muito porque tá bem claro aqui qual das duas lâmpadas vai entender né vamos analisar aqui o jogo de um como ele está polarizado em relação à fonte olha só o amor dele que é o positivo estar junto com quem está junto com o positivo da bateria eo negativo está na mesma direção e sentido do negativo da bateria de maneira que esse jogo aqui ele está polarizado diretamente e se ele está polarizado diretamente ele conduz eletricidade então a corrente época vai conseguir passar por ele

sem grandes problemas está comum ea dica que eu dei pra vocês também né de analisar o sentido da sé tinha a corrente saiu do positivo sentido convencional ela saiu do positivo e chega até esse nó onde ela encara o jogo de um com uma setinha apontando para baixo né a corrente vai conseguir circular pelo de outro então ela vai chegar na lâmpada e vai conseguir acender a lâmpada então é isso de ouro de um está polarizado diretamente ea corrente elétrica consegue passar por ele a lâmpada irá acender agora o jogo de 2 popularizado percebam que

o cátodo do diodo o negativo está ligado no positivo da fonte e um ano na direção do negativo ou seja se de outro de dois ele está polarizado reverso somente e odioso polarizado reversamente como vocês sabem não permite a passagem de corrente de maneira que a corrente não passa pelo de oddo tão pouco vai passar pela lâmpada e essa lâmpada aqui a direita estará apagada ela não irá ascender a gente imaginar corrente saindo aqui do positivo e tentando chegar lá no jogo de dois vocês vão ver que o diego está ao contrário de maneira que

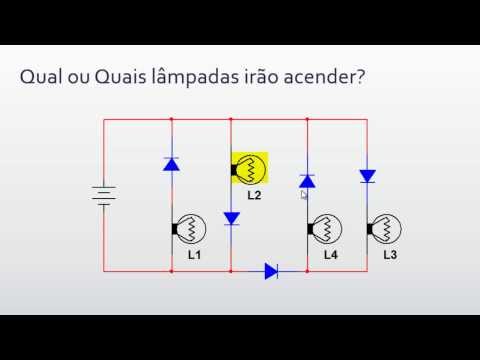

a corrente não vai conseguir passar por ele ea lâmpada da direita não irá assim de ok então vamos ver aquilo mais alguns exemplos e agora qual das quatro lâmpadas ou quais das quatro lâmpadas irão ascender então pauzinho vídeo analisar com calma e depois nem o play que eu vou dar resposta muito bem então se você analisar corretamente nós vamos ver que esse jogo aqui esse jogo aqui o primeiro da esquerda é ele está polarizado reversa mente olha só negativo de licá todo está com o positivo da bateria e o amor do positivo do dia o

destaque negativo da bateria então esse jogo aqui está polarizado reversamente agentes a recorrente não vai passar por ele a lâmpada l1 estará apagada portanto tabu se a gente tentar pelo outro método nem imaginar corrente saindo aqui do positivo passando pela lâmpada quando cheguei aqui no de ouro o diodo barra ela então na verdade essa corrente que não existe jogo não conduza corrente está em corte de forma que a lâmpada ele está apagada já a lâmpada l2 se você analisar corretamente ela vai estar acesa porque o diodo está polarizado diretamente a corrente consegue passar por ele

e pela lâmpada então a lâmpada l2 estará acesa da mesma forma a lâmpada l3 também vai estar acesa o diodo aqui o terceiro está polarizado diretamente de maneira recorrente consegue passar por ele e acender a lâmpada tranquilo não é pessoal no jogo ele 4 o palanque dele quatro perdão a lâmpada l4 ela estará apagada porque porque esse jogo aqui está polarizado reversamente a corrente não consegue passar por ele então as lâmpadas acesas são a l2 e l3 as lâmpadas apagadas são l1 ele 4 reparem que não faz diferença num circuito elétrico eletrônico a ordem em

que os componentes aparecem né então aqui nesse deste primeira mala aqui a lâmpada vem primeiro e depois de ouro a corrente não passa na última malha odioso em primeiro ea lâmpada vem depois a corrente igualmente não vai passar e aqui no caso das lâmpadas 2 e 3 mesma coisa aqui na lâmpada 2 primeiro vem a lâmpada depois de outro e na lâmpada 3 primeiro dia de olho depois a lâmpada de modo que nos dois casos não faz diferença nenhuma né então a ordem com que vem o diodo ea carga que nesse caso aqui uma lâmpada

não faz diferença nenhuma tá um erro muito comum dos alunos é justamente achar que isso faz diferença alguns alunos costumam imaginar que a lâmpada e lima que vai estar acesa porque a corrente vai chegar até ela e não vai conseguir passar só pelo de outro mas esse raciocínio é errado porque se o dele barra corrente aqui não tem como a corrente chegar até a lâmpada né a corrente o que ela quer ela quer sair do positivo chega negativo se o diogo corta-corrente a corrente não vai passar nem pelo de ouro nem pela lâmpada né é

só a gente vê que o diogo e alan patrick estão insere a corrente tem que ser a mesma se a corrente no dia 10 a corrente na lâmpada obrigatoriamente em que zero também então é é às vezes a gente fala assim a corrente vem aqui passa pela lâmpada chega no dia do jogo barra na verdade isso é essa explicação uma forma simples na verdade a corrente quando a gente vê quando a gente vê que o jogo está barrando a gente já sabe que na verdade essa corrente não existe nessa corrente aqui ela foi só uma

forma de ajudar a gente a resolveu se o problema resolver aí o circuito mais na realidade continua a existir 0 na verdade toda a corrente que sai da fonte ela só vai passar pela lâmpada 2 e pela lâmpada 3 na malha da lâmpada um inflamado da lâmpada 4 não vai passar corrente nenhuma ok por último então mais um exemplo aqui antes da gente encerrar e agora quais lâmpadas vão acender novamente de pause e depois voltem que eu vou dar a resposta muito bem então vamos lá a lâmpada ou não irá ascender claramente porque o diodo

aqui o primeiro está polarizado reversamente é com a gente não consegue passar por ele que a lâmpada está apagada alan para 2 estará acesa porque porque o diogo que está polarizado diretamente a corrente consegue passar por ele pela lâmpada e ela vai acender a lâmpada 4 está apagado claramente porque esse jogo aqui está polarizado reversamente então a lâmpada 4 não vai ter como acender a lâmpada 3 pessoal que está de fora de ordem agora que eu vi mas não tem importância a lâmpada 3 que a última a gente pode pensar que ela vai acender porque

esse jogo do que está polarizado diretamente tá certo esse jogo aqui está polarizado diretamente mas a gente tem que imaginar que a corrente ela tem que conseguir chegar até o pólo negativo se a corrente não conseguir chegar até o negativo é que essa corrente ela não existe tá então se a gente imaginar corrente saindo da bateria chegando lá na lâmpada 3 será que ela consegue voltar para o pólo negativo a resposta não porque essa corrente ele encontrar esse jogo aqui embaixo polarizado reversamente impedindo a passagem da corrente de maneira que a lâmpada 3 não irá

ascender a não tem corrente na lâmpada três nem na lâmpada 4 as duas vão ficar apagadas alan para 4 claro por causa desse jogo aqui em cima e lâmpada 3 por causa desse jogo aqui em baixo então a única lâmpada que irá ascender neste circuito é a lâmpada 2 a lâmpada um a3 e a4 permanecerão apagadas espero que vocês tenham acertado avisem os comentários entre em contato conosco pra dizer aí o que você está achando das aulas se está sendo claro as explicações estão sendo claras ou não não eu também então vamos encerrar por aqui

até a próxima muito obrigado a todos
