APRENDA FAZER ALINHAMENTO - Método REVERSO que é útil na manutenção e reparo de bomba centrífuga

o Olá pessoal sejam bem vindos a mais um vídeo hoje nós vamos aprender o alinhamento com relógio comparador com o método reverso Vamos aprender então agora o método reverso vamos lá então o crescimento de bastante preciso entre os métodos com relógio comparador é o mais preciso que tem desde que cumpridas as regras que eu vou explicar e alguns cuidados Ele é bem utilizado quando você usa o gráfico então ele fica com uma precisão muito boa e você consegue entender o método ao praticar a ponto de você futuramente quem sabe nem precisar de um gráfico mentalmente

você já vai conseguir chegar nos valores e chegar no resultado de um bom alinhamento rapidamente entretanto requer entendimento esse entendimento de como funciona muita gente sofre com isso porque ele requer mais raciocínio mecânico do que o método axial e Radial que eu entrei no outro vídeo aquele metro é bem mais simples não requer tanto raciocínio mecânico Você tem que ver esse método você utiliza dois relógios comparadores os dois da radial porque te ignoro a Prefeitura axell não precisa fazer leitura axell é só Radial porém são duas leituras Opostas Então você consegue ver um ângulo através

de cimento com uma precisão maior do que o acselrad ao por quê Porque ele ignora até o diâmetro que você vai medir você pode fazer direto no eixo você pode fazer uma comprimento é o método mais difícil do que o acesso Radial bem mais difícil porém mais preciso e eu sempre lembro né se você ainda não está inscrito no canal se inscreva deixa o like deixa um comentário participe aí da nossa aula para você ajudar esse trabalho advogado ainda tá bom E compartilhe com os amigos ter certeza que esse método muita gente não sabe então

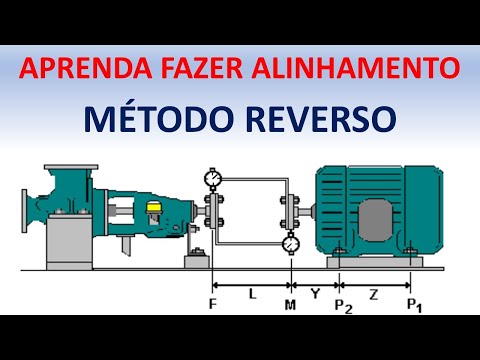

você pode compartilhar a vontade com os amigos e certamente vai ajudar e muito tá bom vamos lá então é a montagem dos relógios podem ser opostos como está aqui na figura ou também juntos aqui e essa essa cantoneira ela presa aqui em cima com o relógio aqui do outro lado então dá na mesma e até o mais utilizado é esse Ok você vê que aqui você não tem relógio naxcel não tem relógio no Excel e também não tem necessidade Porque o método ignora essa leitura ele chega no axial Mas por outro caminho sempre é necessário

verificar a interferência do peso da Isso já é uma prática e todo o alinhamento que eu ensino tudo que eu falo aqui lembra sempre tem que ver o peso das porque ele ele vai roubar um pouco da Leitura vai dar um valor embaixo que você vai sempre ser ali embaixo Quando você vai ler em cima até essa diferença só que ela dobra porque teve ela negativa embaixo e tem ela Positiva em cima Então se soma então dá um erro muito grande E qual é o melhor meio de ver esse peso da é meio complicado você

calcular isso então se você pegar um tubo e prender o teu relógio costumam ser aparelho de corrente tem um ver aqui em cima e embaixo tem uma corrente que passa para o outro lado um parafuso e você prende então chama o aparelho de corrente é muito comum Ok é o mesmo aparelho de corrente utilizado para o a leitura a laser mas o método aqui aqui o relógio entender o sentido do ponteiro do relógio para esse método é mais importante ainda porque porque nós que sai Radial você tem meio que uma referência já visual você tem

um entendimento direto do que está acontecendo aqui é diferente a tia leitura você precisa entender porquê Porque o relógio não é diretamente a leitura indireta porque ele tá preso no eixo e lendo o outro então isso Isso muda o Ah tá então entender para que lado o ponteiro do relógio gira quando ele sai e para onde ele gira quando ele entra é importante então só lembrando aqui quando o relógio sai aqui no caso saiu 25 centésimos o relógio vai para a esquerda quando tá no zero é o zero e quando o relógio sobe comprime ele

vai para direito então dá mais a leitura para o lado esquerdo negativa e para o lado direito é positivo Então até sempre em cima tá bom bom então aqui vamos ver você vai e o eixo desalinhado o eixo um está mais alto que o eixo dois então a gente vai zerar o reloginho a sobre o eixo dois quando você gira ele está no zero quando você gira Observe que o relógio ponteiro do relógio aqui estava comprimido e aqui em cima ele saiu ele saiu lembre-se de quando ele sai ele gira o ponteiro do lado esquerdo

então dá valor negativo toda menos 20 e aí você vai fazer uma conta assim mas o Paulo um exemplo aqui você não falou que a haste pesava 10 centésimos dava uma influência equivalente a 10 centésimos Então qual é o valor que a gente vai encontrar aqui então a gente vai encontrar aqui 10 na verdade porque se vocês era embaixo ou menos dez em cima e você sabe que o peso da arte é 10 como nosso exemplo Então você vai descontar vai dar menos 20 tá então precisa se acostumar com esse valor do peso das sempre

Ele é positivo e sem para você subir para ele em cima OK Até agora vamos entender com o método você porque vai fazer um alinhamento se você ter as anotações os valores então é muito comum utilizar uma folha né com dois círculos desse aqui indicando sempre que usaram embaixo e não é equipamento fixo 10 embaixo também tem que fazer com o móvel sempre será do mesmo lado tanto embaixo como na horizontal o caso aqui zero do lado esquerdo e do mesmo lado 0 no móvel Então as duas leituras laterais começam do zero no mesmo lado

e faz a leitura do lado oposto assim como embaixo as duas começam com 0 embaixo e faz a leitura em cima OK não esquecendo que em cima tem que descontar o peso da artista que sempre é um valor positivo eu tô aqui a gente vê né entendendo o metro o relógio que está preso em um acoplamento e tá lendo o outro eixo e como é Método reverso né tem dois relógios invertidos o outro clube do Acampamento tem também uma base presa nele com o relógio lendo no cubo oposto e o ideal é sempre gerar os

dois eixos juntos né e definir logo qual é o equipamento móvel Qual é o fixo Lembrando que o móvel aquele mais fácil de ser movimentado eu fiz aquele mais difícil mais complicado tá bom E aí nós vamos ter aqui então os dois pés no caso do motor elétrico dois pés na frente dois atrás então tudo que a gente vai fazer envolve este raciocínio bom então vamos pensar o finito no equipamento em que a parte traseira do motor tá álcool que você vai ver que o a parte alta aqui na frente tem um pé ou seja

dois pezinhos na frente e dois atrás se os dois pezinhos de trás estão mais altos faz com que no pé da frente nos pés na frente forma o pivô Então quando você levanta atrás a baixa na frente e o contrário também quando você abaixa na frente que acontece o que comprime o relógio no cubo oposto então o relógio vai para positivo a astro do relógio é comprimida então esse raciocínio é bem importante nesse médico agora vamos pensar o contrário se a traseiro do motor foi abaixada Lembrando que aqui tem um pedestal você vai tirar calça

aqui de trás vai baixar na frente você não fez nada o pedestal o pedestal continua aqui ele forma o pivô Quando eu baixo atrás ele levanta na frente levantar na frente faz o que com o relógio a acho que sai e o relógio anda para o lado esquerdo para menos Então sempre que estiver com este ângulo aqui é porque a traseira está mais alta e tá comprimindo a parte do relógio fazendo um relógio girar para o lado direito dando leitura positiva Tá bom ficou na traseira está mais baixa ou seja o As Faces do acompanhamento

ficam abertas em cima da Leitura negativa quando tão fechados como está aqui nessa figura da Leitura positiva tá bom só raciocínio importante agora vamos pensar você não diz alinhamento paralelo comum um relógio está preso nesse cubo e está lendo o outro cubo vai dar o que vai dar leitura negativa porque o eixo aonde o relógio está preso tá mais alto então vai acusar negativo e o oposto para coisar positivo porque ele tá girando e neste eixo aqui a base do relógio mas o relógio tá no outro eixo Então vai dar positivo porque tá mais alta

Então se raciocínio até aqui é simples agora quando a gente coloca o ângulo lá precisar a prestar mais atenção neste caso aqui ó É muita gente faz essa leitura e entende que porque deu valor positivo nos dois lados fizeram embaixo nem um lado deu mais 40 vamos Sport zera embaixo de novo no outro e deu mais mais 50 Opa Os dois estão altos então aí nos entende que a leitura Positiva em cima da a ponta do eixo mais alto esse é um grande engano é um contrário porque e quando a traseira que eu acabei de

explicar a traseiras fome à frente a baixa da Positivo o outro lado também quando a traseira sob a frente a baixa então dá positivo positivo então quando tá positivo positivo não é mais alto isso aqui ó Ah tá errado só que não tava é simples erro Esse é o erro de todo mundo mas a maioria esmagadora das pessoas que sofrem apanha e e Condena esse método falam que o método ruim não é o método muito bom por sinal muito melhor do que o axial e Radial eu só linho por esse método quando estou usando o

relógio eu prefiro ele por quê que é muito mais preciso muito mais rápido agora a gente aves entendimento então e esse entendimento de que quando dá positivo positivo em cima a ponta do Este cálculo está errado tá Eu uso esse método há décadas posso falar isso com toda garantia então a verdade é que quando dá positivo positivo as duas pontas vezes tão para baixo ou seja a trazer esta mais alta Então você não tem que como abaixar frente já tá baixo você vai ter baixado traseira então aí e você vai pensar o seguinte Opa tô

com os dois ângulos só que eu vou mexer falo móvel tô tem que corrigir meu raciocínio entender que o erro todo vai ficar pelo lado só é o que eu fiz aqui ó Ok era assim eu virei só que a linha de sempre ficou entre nada agora eu vou corrigir a linha de centro ó corrigir a linha de centro tá todo o erro no móvel agora sim dá um positivo positivo também né como eu falei só que o erro tá todo no móvel agora sim qual é a correção necessária você sabe é a baixar a

traseira do motor em Ok E aí então vai levar o eixo para tá outro ali ele sempre vai ficar certinho o alinhamento na verdade é o alinhamento da linha de centro dos eixos E aí você consegue resolver o contrário também é verdade as pessoas se enganam quando vê sinal de negativo e negativo em cima para mim o cês tão baixo tem que fazer o que tem que pôr calço só que ao contrário ele já estão alto eu fui caos fica pior ainda aí por isso que passa uma semana galinhando Dias aliando equipamento e não consegue

porque porque esse método tem essa pegadinha que na verdade o raciocínio simples se você levantar traseira aponta a baixa e comprime o relógio do outro lado as pessoas pensam que raciocinam como se o relógio tivesse aqui ó eu abaixei vai dar menos não nesse caso Qual é a correção necessária levantar subir a traseira do móvel enfim esse o raciocínio e aí você vai pegar os valores vai anotar o quanto deu o exemplo deu 10 mais 40 Ok é a leitura você encontrou só que você não vai escrever 40 aqui você vai descontar o peso da

haste vamos supor que acho que você usou lá no tubo e medir o peso dela em 10 centésimos então 10 centésimos você mediu girou relógio deu aqui no fixo relógio que tá no fixo deu mais 40 você vai escrever mas trinca você vai descontar o 10 e no peso ou se por aqui este está menos está menos 20 você vai dizer a embaixo vai lá em cima de ao menos 20 - 20 Quando que você vai anotar menos 20 com 10 que você vai tirar vai dar menos 30 na lateral não tem esse problema do

peso da haste o que você lê você escreve direto encontrou aqui zero colocou 10 aqui girou deu menos 25 tudo bem tá assim do outro lado aí você vai fazer o alinhamento com esse raciocínio entendendo que você vai ter que puxar para o lado ou para cima ou para baixo considerando que o relógio daquele eixo tá no como contrário e que qualquer movimento que você faça os pés na frente funciona com um pivô a baixa na traseira o relógio vai dar negativo porque vai subir aí você raciocínio que você precisa ter não é difícil mas

precisa praticar e pegar aí o passo a passo Espero que tenha sido útil é um método que requer algum cuidado e o melhor mesmo é usar um gráfico também você vai começar a usando o gráfico mas depois você vai ver aqui pegando bem o raciocínio nem precisa do gato o gráfico vai te dar mais precisão para ir direto na correção mas por tentativa e erro entendendo raciocínio você faz um alinhamento fácil também duas horas muito tranquilo sem o gráfico agora se você tem dificuldade e pegar esse esse modelo você pode usar direto o gráfico mas

é importante você entender a mecânica do raciocínio para você não se enganar isso também ok então E lembrando que tem os nossos cursos de sendo mecânico lá na IURD me se você o assunto interessa visita lá o site da Yuri me tem aqui na descrição do desse vídeo os links e se você quiser adquirir algum curso uso excelente direto aqui que eu tô colocando aqui na descrição Tá bom muito obrigado então um abraço a todos [Música] E aí
