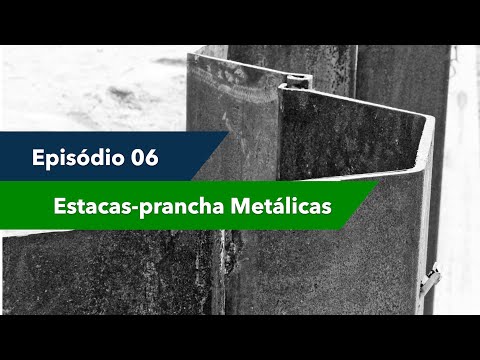

Episódio 06 | Estacas-prancha Metálicas

E aí [Música] o Olá amigos e a engenharia geotécnica é muito Ampla e vai muito além de fornecer uma base sólida as edificações muitas vezes precisamos de soluções de contenção para ganhar espaço e proteger áreas de uso variados e as estruturas de contenção elas podem ser Provisórias para permitir o trabalho de uma escavação com segurança ou definitivas ou permanentes é de um modo geral as contenções Provisórias são flexíveis e são combinadas com estroncas ou perfis já as definitivas são rígidas além das estroncas na maioria das vezes necessita de um sistema adicional de ancoragem como por

exemplo os tirantes como aplicação de sistemas de contenção podemos citar os subsolos prediais que são adotados para se criar vagas de estacionamento também são exemplos as passagens subterrâneas aplicadas em vias urbanas vias metroviárias e rodoviárias os dou fiz de proteção de Pilares de Pontes construídos em canais de navegação e são amplamente utilizados nas obras portuárias na construção de cais piercings ou para dragagem e aumento do calado para receber navios de grande porte ou ainda para aterros de conquista no meio de ensecadeiras diques canais e cercamento para proteção de áreas de risco e outras amplas possibilidades

as contenções podem ser executadas e diversas formas e materiais por exemplo para contenções rasas de até três metros é comum o uso de pranchas de madeira e para profundidades maiores com esforços horizontais mais elevados podemos adotar a solução em estacas-prancha metálicas e as pranchas metálicas são produzidas com aço carbono laminado a quente de preferência em formato capazes de Resistir às cargas atuantes e os elementos possuem encaixe nas extremidades laterais para que sejam devidamente Unidos uns aos outros formando assim uma parede continua dentre as vantagens desta solução podemos citar o elevado reaproveitamento dos perfis para achados

no caso das contenções Provisórias evidentemente também É vantajoso a combinação de formatos velocidade e facilidade de execução e aplicabilidade em diversos tipos de solo é a união de dois perfis do tipo Z origina o que conhecemos como perfil a z que se destaca pela relação entre o módulo de seção pela massa além dos conectores padrão interlock que permitem ângulos de rotação de até 5 graus a no mercado para obras específicas o conector de canto outras opções de formato como os perfis do tipo u traz a possibilidade de otimizar projetos e apresentar a melhor opção técnica

e financeira para a obra Kombi UOL ou paredes combinadas também pode ser aplicadas em projetos que necessitam de uma maior rigidez do sistema é uma das configurações é com a combinação do azul com perfil do tipo H que podem ser simples ou duplo é uma outra combinação possível é usando se tubos metálicos com conectores para ser ligados aos perfis a z com o uso dos tubos é possível escavar além da extremidade em solos mais resistentes rochas ou simplesmente concretar o trecho vazio E aí vai dar criatividade experiência do projetista usar muitas outras combinações possíveis para

atender as condições e necessidades gerais da obra A cravação das pranchas pode ser realizado com bate-estacas martelo de impacto martelo vibratório ou até mesmo por prensa própria para esse uso e Vale ressaltar que o uso do Martelo vibratório melhora substancialmente a dinâmica desse tipo de obra quando em solos granulares ou de consistência média sendo necessário cravar Estacas duplas para aumentar a rigidez utilizar duas garras e guias adequadas para evitar excentricidade é essencial controlado prumo EA sequência de gravação e é para isso que devemos sempre fazer uso de gabarito de gravação nas obras com martelo de

impacto são utilizados os gabaritos em dois níveis ou um gabarito de um nível com torre guia a configuração típica das obras portuárias é o uso de parede de estacas-pranchas ancoradas e estruturas auxiliares geralmente construída nas retroárea o outro meio de tirantes uma outra configuração interessante é o uso como uma cortina de vedação em barragens de terra geralmente PC e Sagaz para controlar o fluxo e proteger o mas isso e por fim o uso de estaca prancha na canalização de rios e Córregos como por exemplo a obra que executamos no passeio Olímpico na Cidade do Rio

de Janeiro na qual gravamos cerca de 11 mil metros estaca-prancha e assim encerramos mais um vídeo da nossa websérie E não esqueça de dar o seu like e se inscrever no canal e assistir os nossos outros vídeos Até breve e
