Como fazer linha de referência na estação GD2i

Olá pessoal hoje eu vou compartilhar com vocês um recurso poderoso mas ainda pouco utilizado por muitos operadores de estação total o programa linha de referência na estação g2i ele pode trazer uma ajuda significativa em campo entretanto vários profissionais ainda não conhecem essa ferramenta Esse programa é extremamente versátil e pode ser aplicado em diversas situações como locação de gabarito est estradas e até mesmo escavação Simples então agora vamos entender o procedimento o operador deve estacionar a estação total em um ponto estratégico onde ele vai visualizar os dois pontos que serão a referência dele esses dois pontos

vão formar uma linha que pode ser dois pontos já conhecidos você pode inserir as coordenadas ou você pode medir na hora lá no local criando uma obra em coleta de dados contando esses dois pontos e depois criando a linha de referência então a linha de referência ela vai ser uma linha virtual criada a partir ali de dois pontos conhecidos que você pode ou ler na hora ou inserir ali as coordenadas desses dois pontos a partir disso você consegue dar um offset nessa linha seja pra esquerda ou pra direita agora vamos ver na estação total como

realizar os procedimentos para fazer a linha de referência Então pessoal agora nós vamos ver na estação total como realizar o procedimento Lembrando que este modelo que nós estamos utilizando é a gd2 Então nós vamos aqui da Opção menu Nozinho agora nós vamos em F2 programas Eu vou acessar a próxima página como vocês podem ver tem a página um de quatro né então eu tenho quatro páginas eu preciso ir do programa linha de referência então eu clico aqui na tecla so setinha para baixo tô na página dois de qu não é essa página que eu desejo

também mais uma vez e agora sim linha de referência agora eu vou clicar em F2 e ele já apareceu aqui para mim a configuração que eu devo fazer para mim conseguir aí utilizar o programa linha de referência então aqui em F1 nós vamos ter para configurar a estação ocupada que é esse esse ponto onde que a minha estação está instalada no caso aqui eu já fiz o procedimento é o mesmo eu vou entrar para que vocês consigam ver né ele vai te pedir ou para você ler o ponto né informar as coordenadas ou buscar na

lista mas como eu já configurei o meu ponto de estação eu não vou fazer novamente e a ré a mesma coisa tá vou entrar aqui também para que vocês possam ver então você tem que aí buscar da lista ou digitar as coordenadas clicando aqui em F4 Mas eu também já fiz esse processo então agora nós vamos entrar de fato na configuração da linha de referência vou clicar aqui em F3 linha de referência e ele já aparece para mim aqui em cima olha definir linha então eu vou selecionar o meu ponto um e o meu ponto

dois eu posso digitar ele manualmente clicando aqui em F4 nez então eu posso digitar as coordenadas ou eu posso medir aqui agora em Campo tá no F1 eu vou medir ele agora e no F2 eu vou digitar as coordenadas no caso eu já tenho as na lista os meus dois pontos conhecidos e eu vou utilizar eles então eu vou vir aqui em F2 lista setinha para baixo até buscar o meu ponto até encontrar ele no caso aqui já cheguei nele que é o ponto um vai aparecer as coordenadas e eu confiro de fato são essas

coordenadas mesmo eu vou confirmar no P2 que vai ser o segundo ponto da minha linha vou fazer o mesmo procedimento tá só lembrando que você pode digitar as coordenadas ou você pode fazer a leitura clicando em F4 NZ Ok vou na lista e agora eu vou pegar o meu ponto dois apareceu as coordenadas também eu vou confirmar e aqui em distância pessoal é o offset que você deseja dar nessa linha se se você colocar positivo significa que você tá dando o offset à direita da sua linha se você colocar Negativo você tá dando a esquerda

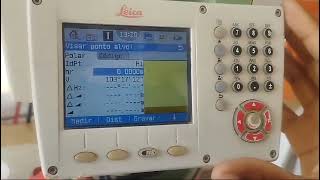

por exemplo se eu colocou aqui men2 está sendo a esquerda da minha linha se eu coloco só dois tá sendo a direita da minha linha eu tô dando um offset tá vou manter aqui menos dois vou fazer um offset esquerda eu informo a altura do Prisma no caso eu estou trabalhando sem Prisma eu estou trabalhando com o laser Então eu vou deixar a altura zerada Ok e clico em enter e agora né com a minha linha já traçada eu posso vir e medir eu vou colocar o meu ponto em cima da linha para vocês verem

como que aparece tá então aqui para mim ligar ponteira laser eu clico nesse ponto já ligou eu já coloquei aqui na minha linha e eu vou pedir para medir tá clico aqui em medir clico em OK e ele já vai me demonstrar aqui o tanto de offset que ele tá me dando o corte e o tanto que eu andei aí pra esquerda eu coloquei bem em cima da minha linha então por isso ali o offset ele não se movimentou agora eu vou rotacionar pra esquerda e vou medir novamente rotacione um pouco não deu nem um

mro vou pedir aqui para cancelar e vou medir novamente clique em ok e vocês podem ver que aqui no offset Ele já mudou 50 cm que foi o tanto que eu rotacione então eu tô a 50 cm à esquerda da minha linha então isso significa que eu andei né ali pra esquerda da minha linha 50 cm mas para mim chegar naquele offset que eu estipulei que é 2 m eu preciso rotacionar mais ainda então eu vou rotacionando e peço para cancelar medir novamente e clico em OK agora eu rotacione 1 metro e assim eu vou

até encontrar o meu alinhamento agora eu vou jogar pra frente tá jogar minha luneta não rotacione na horizontal agora eu estou somente na vertical e vou pedir aqui para cancelar e vou medir novamente clique em Ok e aqui vocês podem ver ó que agora esse esquerda significa que eu andei pra frente na minha linha do ponto inicial ali do meu ponto um eu fui 2 m pra frente então esse daqui é o quanto vou vou voltar aqui para ficar fica mais fácil a visualização tá então o offset é relacionado ao quanto ali eu dei de

offset se foi do M pra Esquerda ou direita da linha o corte né que é altimetria e o esquerda vai ser o quanto você foi ali pra frente ou para trás da sua linha no caso eu fui pra frente agora eu vou fazer o oposto ó tô travado na horizontal e vou mexer somente a luneta Então agora eu clico em ok e vocês podem ver que agora ficou com um símbolo negativo isso significa o quê que daquele ponto um eu vim agora para Trás 1 m Então agora eu vou mostrar para vocês qual que foi

a linha que nós utilizamos de referência e o que que eu estava falando que era direita esquerda e o que essas informações que apareceu pra gente tá Para que vocês possam assimilar melhor esse conteúdo então agora pessoal nós vamos entender aqui na linha na prática o que nós fizemos na estação total aquela linha imaginária para ajudar vocês a entender o que a linha de referência faz então aqui onde eu estou agora foi o nosso ponto um da linha que nós traçamos na estação e a aqui foi o nosso ponto dois que nós traçamos na estação

total então ponto um ponto dois criou-se uma linha imaginária ali traçou-se né uma linha através desses dois pontos aquela primeira informação de distância que vem lá ponto um a gente seleciona o ponto ponto dois e depois distância é o offset que você vai dar nessa linha se você colocar positivo significa que você vai à direita da linha se você coloca o tracinho significa que você vai à esquerda da linha no caso do vídeo eu coloquei menos do O que significa que eu dei 2 m de offset dessa linha pra esquerda então a locação que ele

está me enviando não é para em cima da linha mas sim a 2 m à esquerda dessa linha se eu tivesse mantido positivo seria a direita tá então é importante a gente entender aquela visualização outra questão que aparece pra gente da altitude que é a corta né o cortar que aparece pra gente Aquela informação se trata da altimetria aqui é até plano tá do ponto um pro ponto do então não oscilou ali mas se você descer né ou Subir ele vai apresentar para você na altimetria naquele segundo item e a terceira informação que vem ali

na visualização que fica como esquerda né e SQ significa fica o quê referente ao seu ponto um se você foi para trás dele quando aparece em negativo igual lá no finalzinho da explicação na estação a gente ficou 1 m e pouquinho que significa que eu fui pra frente da linha ou se eu passei desse ponto um eu fui pra frente ok então por exemplo se apareceu que eu estou a 50 cm do meu o ponto de offset igual teve uma hora que ficou 1.49 significa que ainda faltava 2 m para mim para mim chegar no

ponto que eu tracei mas eu já andei 50 cm em relação à minha linha que eu tracei E se eu fico ali com 1 m pra frente significa que eu já percorri nesse alinhamento 2 m e ali a gente consegue acompanhar o quanto nós andamos no alinhamento e se a gente precisa ir aí mais pra esquerda ou pra direita para chegar no alinhamento que nós desejamos então foi isso pessoal se você ainda não experimentou o programa linha de referência da GD 2i aconselho que você utilize ele em seus projetos ele pode transformar os seus levantamentos

em campo trazendo mais eficiência e rapidez no seu dia a dia Obrigado por assistir e até o próximo vídeo [Música]
