Aula 7 - Simbologia do Diodo e outros detalhes

muito bem pessoal então nós vimos na última vídeo aula que o diodo é o mais simples dos componentes eletrônicos e que lhe permite a passagem da corrente em apenas um sentido apenas quando ele está polarizado diretamente vimos também que o do possui apenas dois terminais o positivo eo negativo sendo que eles possuem nomes corretos que nós vamos usar pra se referir a esses dois terminais o terminal positivo do jogo eu anoto que nós representamos com a letra a que o terminal negativo do diodo é o cátodo que normalmente é representado pela letra k então o

que nós vimos na aula passado então dando prosseguimento aqui nós temos a simbologia do dodô tão esse triângulo aqui deitado né com 1-1 que na ponta esse aqui é o símbolo do diodo nos esquemas elétricos nos esquemas eletrônicos a é assim é essa a simbologia do de ouro sendo que esse lado aqui ao lado do acordo o lado positivo e esse lado aqui é o kaká todo o lado negativo ok eu costumo passar para os meus alunos para lembrar olhando essa simbologia que de ouro quem é o novo que é o cátodo quem é o

positivo e quem é o negativo é olhar o ponto de vista de cada lado então se eu olhar que dá da esquerda para a direita né o diodo que ele vai aparecer e vai aparecer uma letra a né esse triângulo aqui vai parecer a letra de anulado então significa que esse lado aqui é o anoto olhando do lado agora inverso é da direita para a esquerda a gente tem aqui como se fosse uma letra k invertida né e essa letra k invertida significaria e o cátodo tá então o pessoal é só uma 7 claro que

não tem nenhum significado nenhuma relação com a simbologia do de outro mas é uma sede para o pessoal bateu o olho e saber identificar colado ao anoto e cola doeu kakuta e como nós nós sabemos também o diodo ele vai permitir a passagem da corrente e um sentido apenas como nós demos aos anteriores o sentido é do aluno para o cátodo a corrente pode passar né quando a corrente era passar no sentido contrário do catulo pra nodo o douro corta essa corrente não deixa corrente passar só passam as correntes do ano para cá todo então

se a gente olhar o símbolo de ouro e imaginar que este ângulo uma seta né essa 7 indica no sentido em que a corrente consegue passar ou seja do ano para cá todo ela consegue passar a setinha indica isso e do catulo pra novo ele tem esse muro que é indicando que a corrente não consegue passar por ele não são apenas os macetes que a gente costuma passar para os alunos pra facilitar o entendimento deles ok então sempre que vocês vêem esse símbolo aqui saibam que se trata de um de ouro uma junção pn que

permite a passagem da corrente só do ano para cá todo 14 para no mundo ele corta a corrente aqui embaixo a gente tem esses dois desenhos aqui esses desenhos que simbolizam um jogo real é como seria um jogo duro na prática e você separa em que todo jogo ele tem na prática é essa faixa aqui essa paixão em um dos lados essa faixa em um dos lados indica o cátodo a indicação do congresso indicando e se essa barra que a então esse lado aqui que tem a faixa sempre vai ser negativo sempre vai ser o

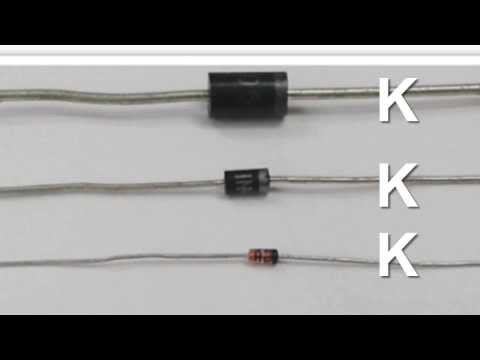

catodo e obviamente então portanto outro lado vai ser o anoto essa imagem que eu tirei da wick media week comuns a imagem criada por ex trepp então tá mandando os créditos para ilustrar a simbologia do diodo nos circuitos elétricos e eletrônicos e um desenho que mostra como é um jogo na prática um jogo real aqui no próximo slide tem uma foto que eu tirei contendo três de ouros de três modelos diferentes o primeiro jogo aqui que suporta mais alta corrente por isso ele é maior é um em 54 06 modelo dele a gente tem aqui

também outro de ouro um n 4 mil 722 ac são de outros indicadores é para mais altas potências mais altas correntes e aqui um jogo de uso geral com ele 41 48 é para que todos eles têm uma faixa cinza no caso dos dois primeiros e no caso do último uma faixa preta em um dos lados indicando que esse lado é o cátodo é o negativo do deodoro mas as fotos aí mostra um de ouro real pra vocês verem existem de outros que são um pouco diferentes com outras outros encapsula menos né e aí nas

próximas aulas eu vou mostrar alguns pra vocês mas o básico do josué tse essa cara aqui então só pra gente lembrar a polarização do jogo usando agora não aquele esquema da junção pn mais usando a simbologia do de ouro agora adotando o sentido convencional da corrente o que nós vamos adotar a partir de agora então quando o jogo está polarizado diretamente ou seja o aluno dele com o positivo da bateria e o cátodo dele com o negativo da bateria vocês vêem que a corrente consegue fluir para o ele por ele tranquilamente com a gente passa

porque ele está polarizado diretamente positivo um postinho negativo negativa com a gente passa normalmente ele é um bom condutor de eletricidade então na polarização direta o de ouro conduz eletricidade e assim a gente fizesse inversão nós temos então a polarização reversa positivo com o negativo e positivo ou negativo e acontece o fenômeno né da expansão da barreira de potencial ea corrente não consegue passar de um lado para o outro o jogo nesse caso ele não conduz eletricidade portanto ele funciona como um isolante então vamos voltar aqui olha só polarização direta percebam aí a simbologia de

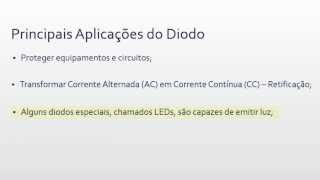

ouro no lado que é o ano do meu lado que o cátodo percebam que a seta indica o sentido que a corrente pode passar usando sentido convencional da corrente e é corrente passa normalmente quando a gente inverte a corrente não consegue passar pelo de outro bom então dito isso nós temos aqui as principais aplicações do dinheiro que nós vamos deixar para a próxima de aula muito obrigado a todos e até a próxima valeu
