DICAS DE REPARO : FONTE CHAVEADA

E aí, pessoal? Tudo bem? Hoje, vamos trazer um dos conteúdos mais polêmicos da eletrônica : Fonte Chaveada!

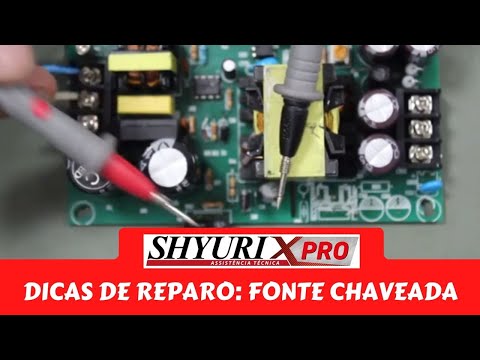

Nosso objetivo hoje é trazer para vocês reparos de fonte chaveada. Então o vídeo vai trazer para vocês uma análise de defeitos numa fonte, funcionamento da fonte, mas tudo isso sem esquema elétrico. Assim vai facilitar, vocês vão conseguir entender como uma fonte funciona, falando dos defeitos também que a fonte da.

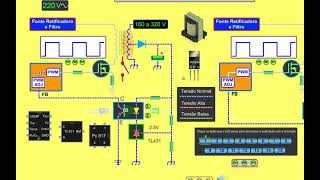

Vamos trabalhar com uma fonte do tipo flyback, é a fonte mais comum do mercado, então todo mundo vai aproveitar bem essa edição. Ferramentas : simplificamos as ferramentas para todo mundo conseguir atingir o objetivo. Então vamos fazer o uso de um multímetro digital, lâmpada em série e uma carga que desenvolvemos para essa finalidade.

Acompanha, com a gente aí! ! Então, pessoal!

Vamos lá para a primeira análise : aqui é minha entrada de AC e tenho a marcação L N G - a primeira coisa que percebemos aqui um fusível de rede, na entrada, de proteção contra corrente alta na nossa nossa rede elétrica e um filtro de linha do AC. Esse setor aqui, é um setor muito difícil de dar problema, mas é um circuito simples composto de capacitor e indutor mas é muito difícil dar problema. E aí vamos entrar aqui na nossa parte de retificação, composto por 01 ponte de diodo e 02 capacitores, então vamos lá, primeira análise do defeito : quando eu tenho um fusível queimado, uma das probabilidades é que tenha algo em curto na fonte e principalmente quando o fusível fica preto, possa ser que tenha ou não, então aqui é muito importante uso da série, porque, se você tiver algum curto, você vai desligar o dijuntor para não pipocar mais coisas à frente.

. . Quando esse esse fusível queima a primeira coisa que vamos medir é ver se não achamos nenhum curto na entrada do AC na ponte de diodo e o fet que costuma entrar em curto e faz esse mesmo sintoma.

Falando agora da retificação da fonte, quais são os defeitos que é possível dar numa fonte dessa, na parte de retificação? Ponte de diodo em curto e o capacitor sem capacitância (por estar estufado ou por até mesmo ter perdido toda a sua carga e aparentemente se apresenta bom) quando for medir essa tensão em cima dos capacitores, nós temos uma elevação de tensão, então vamos lá, primeiro teste - eu vou ligar minha fonte em 110 V e vou passar meu multímetro para medir tensão alternada e vou medir aqui na nossa entrada Então eu tenho 124 V - vou virar a minha fonte, com cuidado porque ela está energizada nesse momento, vou mudar o multímetro para escala contínua, tensão contínua e vou medir em cima dos capacitores para ver a tensão que eu tenho - como eu estou em 110V eu tenho que ter uma elevação dessa aliás eu tenho 120 V - eu tenho que ter uma elevação dessa tensão nos capacitores, então eu vou ter algo em torno de 170V - então vamos lá medir. .

. Temos lá 175,5 - correto? Eu vou desligar agora minha fonte da energia elétrica Virei a placa aqui e vou ligar no 220V - vou mudar novamente meu multímetro para a escala de tensão alternada Estou com 247V na entrada de AC.

Vou virar a placa O que acontece? Agora nesse momento eu vou virar meu multímetro de novo para tensão contínua Tenho que ter aqui na minha retificação, nos meus capacitores, algo em torno de 340V 347,8V Eu sei que a minha retificação está funcionando nesse momento, porque, eu tive essa elevação - quando esse capacitor de fonte está aberto, você não consegue, essa tensão fica baixa fica algo em torno de 250V, ou no meu caso que estou com 245V de entrada no AC - eu vou ter 250V no máximo 250V e você vai conseguir ver no multímetro ela oscilando que são ripos gerados pela falta de capacitância. Uma das partes que mais dá defeito é a parte da retificação e esses capacitores.

Veja que até este momento, não tenho uso de esquema elétrico nenhum, quando eu viro a placa, minha fonte está desligada neste momento, quando eu viro essa placa posso ver que os 02 capacitores estão aqui, um está soldado aqui e o outro está soldado aqui - os 02 capacitores estão trabalhando em paralelo no circuito, são capacitores que vão suportar até 400V - junto dele tenho a ponte de retificação e a entrada do AC com os filtros - Já fizemos a análise deste pedaço da primeira parte que é a entrada do AC, beleza? Todas essas análises eu não tenho um esquema elétrico, estou vendo apenas pela ligação das trilhas aqui, então é uma coisa muito fácil de vocês acharem aí. Ponte de diodo, a saída da ponte de diodo, o mais ou menos da ponte de diodo, o negativo do capacitor, positivo do capacitor, negativo de um capacitor e positivo do outro capacitor, certo?

Então pessoal, aqui conseguimos fazer toda a nossa análise de entrada e agora vem uma dica importante : minha fonte está desligada neste momento a primeira coisa que precisamos entender é negativo ou gnd da parte da entrada e negativo gnd da parte da saída - então vamos entender que essa nossa parte da entrada é uma coisa e essa parte da saída é outra. São diferentes e isoladas! não existe contato de um lado para o outro quando eu viro a placa aqui para vocês, no próprio circuito já conseguimos ver essa delimitação percebam que não existe contato da saída com a entrada, então quando eu uso o terra da saída e eu vou colocar meu multímetro na escala de continuidade se eu colocar com o terra da minha entrada ela é totalmente diferente, não tem, veja não dá continuidade, certo?

A maior importância aqui é saber como eu vou efetuar medidas na minha parte da entrada se eu não tenho uma referência gnd, que é o caso da saída. O gnd da entrada do AC também não é minha referência porque ele é isolado eu não tenho contato com o circuito desse gnd. O meu gnd da minha fonte aqui na entrada, da fonte chaveada, é o meu negativo da minha fonte, o negativo do capacitor e o negativo da ponte de diodo.

Esse é o nosso gnd! Esse é o nosso ponto de referência, às vezes o pessoal acha que esse gnd o que é o negativo da fonte é o mesmo do source, mas temos um problema, porque do negativo para o source do mosfet - nós temos um resistor que é chamado de resistor shunt então essa medição não vai ser correta, então vamos puxar diretamente do negativo da fonte quando tenho uma fonte dessa e não possui esquema, o que eu faço? Eu vou identificar agora, quem é meu CI, quem é o meu CI de controle, o meu CI que faz o pwm - no meu caso aqui, o código desse CI é OB2269, então eu fui lá na internet, baixei o datasheet dele A partir do datasheet eu consigo todas as informações dessa fonte Fica fácil de trabalhar Então, acompanha comigo aqui agora.

. . Este é o datasheet do CI Pelo datasheet, eu já sei quem é o meu terra no CI, que é o pino 1 O pino 2 é o meu feedback - o pino 3 é o meu sensor de tensão de linha O meu RI é a minha referência para o oscilador interno do CI - o meu RT é o meu sensor de temperatura - o meu pino 6 é o sensor de corrente - o meu pino 7 é a minha tensão que faz o CI funcionar - e o meu pino 8 é a saída do gate que vai para o mosfet.

Ah, é muita informação! Então, vamos com calma! Vamos por partes.

. . Primeira informação importante : eu sei que meu pino 01 é o GND !

Então ele é minha referência, seu medir no circuito Está aqui meu circuito de volta, se eu colocar minha ponta no meu pino 01 com o GND da minha saída minha resistência é aberta se eu colocar o meu pino 01 com o meu GND da entrada de AC é aberto quando eu viro a placa se eu colocar minha ponta, no negativo do capacitor, que é aqui, e no pino 1 a minha continuidade zero, então eu tenho continuidade, viram que é o mesmo ponto? Agora, se eu colocar o meu negativo junto com meu source do meu mosfet eu tenho 0,2 - porque é um resistor muito baixo - que vem do negativo para o source do mosfet. Então, vamos tirar nossa referência sempre de quem?

Do negativo da fonte da retificação da fonte de entrada, tá? Então, está aqui, as referência que eu vou utilizar sempre serão essas. Então, vamos lá, o que é necessário para que esse circuito funcione?

Primeira coisa, ele precisa ter uma alimentação, quando acessamos o nosso datasheet e lá vai ter todas as informações para vocês, olha o pino 01 é o gnd que é o grounding - o pino 2 é fb que o feedback e assim vai. . .

E lá vamos ter todas as informações : tensão de entrada - quanto que ele trabalha na entrada - quantos volts ele liga - enfim, cada CI vai ter uma afinidade. Ler esse datasheet é muito importante, porque ele vai ensinar para vocês como circuito funciona. Primeira medição que temos : eu preciso saber se esse CI tem tensão, para saber se ele vai funcionar, então eu vou colocar meu multímetro na escala de tensão contínua e vou ligar meu equipamento no 110V a minha fonte - o pino 01 (já comentamos que ele era o GND que é o negativo da minha fonte) e o pino 7 conforme já vimos no desenho é a minha tensão de entrada.

Temos 16. 6V aqui indica que o nosso CI está sendo alimentado tranquilamente eu vou desligar minha fonte agora quando eu olho por baixo do meu circuito - eu vou ver lá - olha a trilha está ligado aqui, que vem para um diodo - um resistor, desculpa, perdão - é um resistor de 100r - 10r está aqui e ele vai estar ligado com positivo do diodo e ele vai vir de um resistor alto que vem aqui do positivo da fonte e vai fazendo queda de tensão para chegarmos aos 16V aqui. Certo?

Se eu tiver qualquer problema na alimentação desses CI, ele não vai funcionar. Então, fica fácil. Primeiro ponto, vamos checar alimentação do CI, se tiver, perfeito.

. . vamos continuar.

Se não tiver, vamos analisar o circuito que faz essa parte de alimentação do circuito. Resistor e diodo, certo? Vamos continuar aqui, a parte do pwm é uma das partes mais extensas porque é necessário fazer várias análises aqui no circuito lembrando que iremos conseguir fazer essa medição desde que a fonte não tenha nenhum curto - porque eu estou usando uma série de 50watts Se tivesse qualquer curto não conseguiria medir tensão.

Então é necessário vocês acharam qualquer curto que tenha na fonte. Ah tá, mas minha fonte está entrando em curto e eu arranquei o mosfet fora, o curto parou. .

. coloquei outro e já funcionou. Perfeito só temos um problema, qualquer frequência que esse pwm esteja trabalhando de forma errada esse fet vai esquentar nós vamos falar disso mais para frente mas fiquem ligados nisso segundo processo tenho alimentação, agora eu vou medir na saída do gate, se eu tenho a frequência de oscilação para o mosfet, quando eu vi no datasheet eu vi lá que ele escreve, que ele me informa, que a saída do pino 8 é a saída que vai para o gate do mosfet e essa saída trabalha com 20 kHz Está lá no datasheet do CI o que eu vou fazer nesse momento?

vou colocar minha ponta no meu GND do meu multímetro, eu vou colocar meu multímetro em frequência aqui eu tenho uma frequência - eu vou ligar minha fonte e eu vou medindo na saída no pino 8 e vejam eu tenho 20,4 kHz - essa é a frequência de oscilação na minha saída de gate - vou desligar minha fonte só para continuar, porque como o fet está sem dissipador ele pode super aquecer quando eu tenho esse 20 khz na saída do CI ele já indica que esse CI está funcionando corretamente, se por algum motivo essa fonte não funcionar, ele está para frente do CI - e eu já vou esquecer essa parte do CI, não exatamente com certeza é isso, mas a probabilidade de o CI estar bom é alta um resistor que tem entre o gate - a saída do gate do pino 8 e entrada do gate do mosfet se tiver aberto, a fonte não vai funcionar, e eu vou ter a mesma frequência na saída do CI então, vamos acompanhando, e é comum e seguindo o defeito, gente, no mesmo processo que vai seguindo defeito. Bom visto isso, vamos lá, quais são as possibilidades de defeitos que nós temos aqui? O fet, o fet por ser um componente de potência, ele é um dos componentes que queima mais fácil aqui, veja se esse fet ele entrar em curto do source para o gate, ele vai jogar o 170V que eu tenho (na minha entrada) para saída do gate do CI Então, toda as vezes, que esse fet entra em curto, vale a pena antes de você substituir por um novo, você tira ele fora, liga a fonte confere e veja se você tem as tensões, do vdd dele, no meu caso o pino 7 e veja se você tem a frequência de oscilação na saída do gate - senão você vai substituir esse mosfet e não vai funcionar se por um acaso você suspeitar que o CI possa estar com problema antes de você substituir esse CI, você também verifica, olhando o datasheet dele e veja lá algumas situações.

Por exemplo, nesse caso desses CI o RI dele é a minha porta de oscilador interno - se o CI não tem um oscilador interno, ele não vai funcionar. Se esse resistor que é o de 100k que ele está ligado como meu GND que vai fazer a referência para essa porta funcionar (internamente) se ele abrir, ele não vai oscilar, oscilador vai ficar parado. Então, eu posso estar com todas as tensões perfeitas aqui, mas a fonte sem não trabalhar.

Se você tiver qualquer problema também com RT por exemplo, que é o sensor de temperatura e vamos supor que você perdeu toda a referência de temperatura, ele também não vai funcionar. Nesse caso eu tenho o meu pino 3 - que pega a tensão lá da fonte alta por exemplo, eu vou eu vou medir aqui para vocês, vou colocar em tensão contínua vou ligar minha fonte no 110V minha ponta negativa tá no GND que é o pino 01 do CI nesse ponto desse resistor , tenho positivo da fonte - 171V E vou ter uma queda depois dele, de 82V, e depois ele vai para o pino 03 Me dando 1,5V essa tensão de referência é o que faz o CI ligar - ele é o start - e é uma parte de quando você lê o datasheet você vai ver lá que a proteção, por essa tensão ele vai saber se a tensão está muito alta ou muito baixo e vai desligar CI como forma de proteção. Só que essa porta ela trabalha junto com o sensor de corrente que é o meu pino 6 (no caso) o meu sensor de corrente está ligado no resistor de shunti, que é o resistor que tá ligando no source do mosfet - então esse resistor de shunti se você tiver qualquer alteração nele também vai dar erro na leitura de corrente do CI - então você não vai ter oscilação antes de você substituir o CI verifique os valores dos resistores se estão batendo corretamente principalmente porque qualquer resistor alterado - você vai por um CI novo e não vai funcionar.

Feito isso, agora é só o estágio de potência no final - que é a saída no mosfet no dreno dele para o chopper - O chopper é um transformador que vai trabalhar com alta frequência (nesse caso estamos gerando os 20 kHz) o chopper é dimensionado para isso e depois da saída dele eu vou ter uma outra tensão de saída, conforme dimensionado o chopper, no caso aqui são os 24 V na saída, eu tenho uma retificação, com uma ponte com o diodo e os capacitores de filtro. Igual na minha entrada, a diferença é que eu tenho uma tensão mais baixa mas é uma retificação da mesma forma. É um circuito difícil de dar problema, bem raro.

Mas pode dar : diodo ou capacitor estufado A grande problemática é esse circuito que chamamos de circuito de feedback. Esse circuito de feedback que vai levar informação de volta para o pwm, essa informação faz com que o pwm consiga achar com quem ele deve trabalhar aumentando ou diminuindo então, esse circuito é o responsável por fazer isso daqui! Quando você não consegue estabilizar essa tensão na saída ou a tensão está muito baixa vocês podem dar uma verificada direto aqui nessa parte do feedback, que vocês vão encontrar alguma coisa, principalmente que como esse trimpot trabalha com uma referência de tensão, se ele abrir, você vai medir, a fonte vai estar atuando bonitinho, mas você vai ter apenas 2V aqui na saída Pessoal, vai lá, e diz que ajusta a tensão da saída da fonte Então, pessoal, isso aqui não é ajuste de tensão, esse aqui, é o feedback da fonte.

Aqui é para fazer uma calibragem do feedback da fonte e estabilizar ela corretamente, no entanto, que você não vai conseguir uma fonte de 24V - 15 volts você consegue abaixar para 22V - 20V sei lá no máximo 19V quando a gente está falando nesse ajuste não é um ajuste de 0 a 24V esse divisor de tensão ele foi calculado para saída da fonte que nosso caso é 24V o chopper foi calculado para os 24V - o trimpot é para um ajuste fino Ele não é um ajuste para você regular a tensão ele é um ajuste fino aumentando ou diminuindo o sinal Pessoal no feedback um dos maiores defeitos é o trimpot, às vezes o alto acoplador (mas é muito raro e difícil, mas pode acontecer) mas a maioria das vezes que vimos foi o trimpot que abre e você perde toda tensão na saída O chopper não é que é difícil de queimar (impossível) ele pode queimar e já vimos vários casos Para o teste do chopper, já vimos vários circuitos que você pode procurar na internet (teste de chopper) e você vai ver são circuitos simples para você fazer o teste do chopper até porque ele não trabalha com tensão ele trabalha com frequência Então, vale a pena, ter uma dica de teste, dessa. Caso tenha dúvida no chopper Mas realmente o chopper é um dos componentes mais difíceis de queimar, numa situação dessa, ele queima quando esse cara entra em curto fica muito tempo jogando tensão constante em cima dele. Viram?

É super simples esse circuito, não tem mistério para fontes chaveadas e se vocês perceberem nas fontes chaveadas e seguirem esse processo aqui vocês vão conseguirão desvendar a maioria das fontes chaveadas que você tem no mercado Não vai ter muita diferença, a base do datasheet serve para todas. . .

. Agora vamos fazer um teste dessa fonte com carga na saída liguei minha fonte no 110V vou marcar na escala de AC Confiram 123V - a fonte foi montada no blister dela por causa que eu preciso que os fets estejam no dissipador senão vai superaquecer e eu e vou medir a saída dela temos lá 24V - só que isso, pessoal não indica que a fonte está funcionando, porque eu não tenho nenhum consumo na fonte, então precisamos colocar uma carga. essa é a carga que a gente desenvolveu para fazer esse vídeo - é uma carga de 8 A pra gente poder testar essa fonte no máximo.

Eu vou desligar minha fonte e vou ligar nossa carga vou colocar minhas pontas do meu multímetro aqui na carga como vocês podem ver aí tá e vou ligar minha fonte g1 23,92 É isso aí, pessoal, espero que vocês tenham gostado, espero que isso ajude muito vocês a poderem trabalhar, desenvolver as bancadas, conseguir reparar os equipamentos sem muita dificuldade e ganhando velocidade. Beleza? Espero que vocês apreciem muito nosso vídeo e ajude muito vocês!

Estamos juntos! Grande abraço para vocês - curte aí - se inscreva no nosso canal. .

Grande Abraço! !
