Circuitos Somadores: Meio Somador e Somador Completo

E aí meus queridos padauã bom dia boa tarde boa noite bom o que que a gente vai fazer hoje pessoal que que a gente vai trabalhar hoje hoje nós vamos começar somadores eu amo esse tema acho esse tema muito bacana eu espero que eu tenha conseguido fazer uma aula muito legal para vocês foi feito com muito carinho e vamos ver se vocês conseguem entender direitinho Se não entendeu já sabe só perguntar lá nos comentários que a gente responde com maior amor e carinho para vocês sem mais delongas vamos chamar nossa louzinha aí beleza vamos lá

meus queridos padauã minhas queridas padauã vamos começar a aula de hoje circuitos digitais eu adoro esse tema chamado somadores tá então se Deus quiser vai ser uma aulinha bem bacana Professor Nivaldo Júnior para quem não conhece beleza vamos lá então bom antes de começar Se você não sabe que em binário 1 + 1 dá zero e vai 1 você não vai assistir esse vídeo Você vai assistir o vídeo sobre operações matemáticas n esse mesmo canal beleza antes de começar dois se você não sabe o que é isso Ou isso ou isso cara na real Você

tá muito longe de onde a gente tá você tem que assistir um vídeo expressões bolean circuitos lógicos e tabela verdade nesse canal eu já vou linkar agora direto pra list tá pra Playlist lá com todos os vídeos desse tema beleza certo e antes de começar eu preciso que você saiba uma coisa eu preciso que você saiba alguma coisinha que a a gente vai fazer agora beleza que que a gente vai fazer a gente vai fazer essa expressão que tem aí na luz a gente vai fazer essa expressão vai pegar essa expressão Zinha e vai resolver

você já sabe fazer isso você aprendeu a fazer isso comigo que que eu vou fazer vou colocar o a aqui o b aqui tem um B negado vou lá buscar o a beleza tô montando o circuitinho agora coloco aqui de novo nego a e vou lá buscar o b beleza isso tudo sai e eu coloco ali como uma soma certo beleza facinho pra caramba vamos fazer a tabelinha verdade tá aqui a tabelinha verdade então tá ali o a e o B que eu já coloquei o a e o b preenchido coloquei aqui o a negado

coloquei aqui o b negado e agora eu coloco aqui a perdão e agora eu coloco aqui B negado vezes a dá uma olhada aí que você vai ver que a gente já aprendeu isso né em vezes só vai ser um Quando os dois forem um então se você dar uma olhada ali e agora vou estrear uma ferramenta nova que é a nossa linha isso acontece aqui ó Nessa linha aqui beleza certo e aí aqui a gente tem o a negado vezes b e voltando a estrear a nossa ferramenta você ver que isso só vai ser

verdade aqui ó Nessa linha a negado vezes B que são esses dois carinhas aqui ó são por isso que deu um beleza certo e aí a nossa solução que é a soma de todo mundo e na soma a gente vai ver o quê A gente vai ver só esses dois caras aqui ó beleza na somin a gente viu que deu um só quando um deles é um ou seja se você olhar direitinho ali ó parece que dá um só quando um dos dois é um beleza certo é é é um parece por enquanto tá não

vamos decorar isso dessa forma Não mas esse é um conceito Inicial inicial a gente vai mudar ele depois do ou exclusivo tá você vai ver esse conceito em muitos lugares se você colocar definição de ou exclusivo vai falar assim ou na internet você vai ver em diversos lugares assim ou exclusivo só é verdadeiro quando ou A ou B for verdadeiro isso não é correto isso é errado beleza mas a gente viu que tem sentido tá a ou exclusivo né porta ou exclusivo a gente chama de Exclusive or que é a ex or beleza certo Bom

vamos lá vamos continuar somadores vamos brincar de somadores certo porta xor a porta xor que é aquela portinha que a gente acabou de descobrir ali atrás ela tem um desenho específico que é esse desenho aqui ó esse é o desenho da porta xor beleza e aí o que acontece você também vai encontrar esse desenho assim ó se você tiver vendo num celular se você tiver vendo num tablet você vai ter uma pequena dificuldade aí para entender a diferença a diferença principal é que o risquinho vai até a portinha lá no finalzinho dela tá não tem

um espacinho digamos assim professor qual dos dois é certa é a que o seu professor falar para você fazer então fica bem atento como é que ele desenha a porta xord e Faz igual ele faz cara beleza seu professor ele tem uma maneira de fazer ele usa uma ou outra ou uma diferente dessa tá eu acho difícil que geralmente a gente vê essas duas aí você vai fazer a que o seu professor mandar você vai ver também que hoje eu vou fazer um negócio diferente na hora de montar os circuitos justamente para você começar a

se acostumar com formas diferentes de desenhar o circuito beleza certo essa portinha aí é a x or B esse símbolo que você tá vendo esse mais com essa bolinha em volta é o símbolo do xor beleza certo e esse é a tabelinha verdade nesse caso aqui certo beleza se você olhar bem a porta xor parece que ela faz uma soma parece ISO aparece como assim professor dá uma olhada ali ó um deixa eu até pegar a nossa canetinha vamos abusar já que a gente tá usando 0 mais 1 dá 1 beleza 1 + 0 dá

1 e 1 + 1 dá 0 e vai um que eu não sei onde esse um Tá mas ele vai beleza certo mas parece que ela faz uma soma certo limpar isso aqui vamos passar pra frente então parece que a porta xor só é verdade quando uma de duas entradas for verdadeira E aí eu fiz essa pergunta por que que eu tô fazendo essa pergunta porque eu quero ter a resposta se isso é verdade ou não para ter essa resposta o que que a gente vai fazer agora a gente vai fazer uma porta xor com

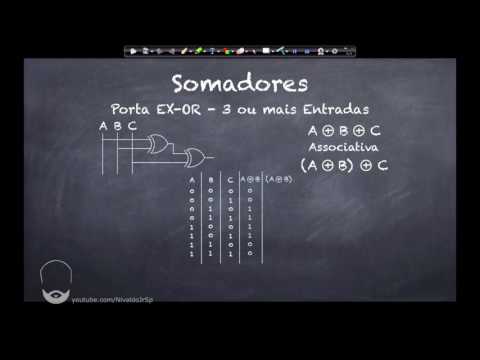

três entradas que vai ser a mesma coisa se for três ou mais entradas Como assim professor que a gente vai aplicar o conceito dela de associativa então quando a gente faz a x or b x or C se concorda que é a mesma coisa de a x or B isso ex orce que é o conceito associativa Beleza então o que a gente vai fazer a gente vai fazer exatamente esse circuitinho ali ó a b c tracinho Beleza agora eu vou lá faço a portex or busco a busco B certo o que sai dali eu ligo

em outra portinha x or e busco o c certo e ali vai ser aí o meu resultado beleza certo então é assim que a gente vai desenhar a nossa portinha certo aqui eu coloquei a tabelinha a b c normal tranquilo você já sabe fazer isso e aqui agora a gente vai colocar a x or B Beleza então a gente vai ver a gente já aprendeu que x or só é verdade quando dois forem verdade certo quando somente um de dois forem verdade se a gente olhar aqui a x or B A gente vai ver aqui

ó aqui isso acontece deixa eu dar um Ctrl Z aqui porque na verdade é aqui aqui aqui e aqui então Teoricamente só vai ser verdade esses quatro que vão entrar aqui porque aqui eu tenho dois aqui eu tenho dois olha lá certo beleza que que eu vou fazer agora agora eu vou fazer deixa eu limpar aqui azinha agora vou fazer a x or b x or C E aí se a gente pegar de novo a nossa linha Isso aqui vai ser verdade aqui aqui aqui não vai ser verdade aqui vai ser verdade aqui não vai

ser verdade e aqui vai ser verdade Olha lá agora presta bastante atenção você tá vendo ali na última linha que nós temos três verdades três caras que são verdade esses três caras eles estão aí e cara como que a nossa resposta vai dar um como que a sendo um B sendo um C sendo um e a gente tem mais de um verdade então vai ser um a portas xor não é verdade só quando um é verdade não ela é verdade quando o número de verdades foi ímpar Essa é a grande sacada beleza certo então agora

essa vai ser a definição verdadeira x or só é verdade quando o número de verdades for ímpar e isso é mágico cara por que que isso é mágico pelo seguinte ó Brinca Aqui comigo rapidinho eu não vou brincar não porque eu vou fazer isso depois então nem vou brincar só que isso é mágico confia que daqui a pouco eu vou te mostrar a mágica Beleza então vamos lá somadores a gente continua falando de somadores soma binária como é que funciona soma binária Não esquece daquela mágica daqui a pouco eu vou falar para você o que

é aquilo Beleza então vou pegar um número binário qualquer que é esse número e vou somar com esse número Beleza então tá aqui eu vou somar isso aí e aqui vai dar a resposta só que antes de somar eu vou colocar algumas linhas aqui para auxiliar em algumas definições que eu vou fazer beleza primeira definição é que eu vou chamar esse cara de operando certo então Esse cara é o operando a e esse cara aqui vai ser o meu operando B beleza outra definição que eu quero é que isso aqui vai ser a soma certo

aqui embaixo eu vou colocar a soma e agora a gente vai brincar de fazer essa somin aí então 0 + 1 vai dar 1 seo a gente já sabe 1 + 1 vai dar zero e vai 1 Opa que que é esse vai a gente vai chamar de transporte beleza certo agora aqui ó esse um mais esse um aqui ó esse um mais esse um vai dar zero e vai um certo e agora esse zero com esse um Vai um certo e aquele um eu só vou descer para cá beleza só que a gente é

inteligente a gente tá na internet a gente sabe um monte de coisa e uma das coisas que a gente sabe é que transporte em inglês é Carry e som em inglês é s e é assim que a gente vai adotado aqui pra frente transporte vai virar Carry e soma vai virar Sam por que Professor porque é assim que você encontra na porque é assim que você encontra na literatura você não encontra na literatura transporte você não encontra soma geralmente você vai encontrar Carry e geralmente você vai encontrar sun Beleza então vamos já aguardar Carry e

sun beleza facinho facinho facinho certo bom agora o que que eu fiz eu coloquei três Coluninha aqui vamos lá que a gente agora tem uma brincadeira nova essa primeira Coluninha essa segunda Coluninha aqui e essa terceira Coluninha aqui por quê Porque eu quero analisar isso separado Tá eu vou analisar esses caras um pouquinho separados beleza certo então tá aqui as colunas aqui que eu vou fazer vou ficar de olho na primeira só na primeira Coluninha que a gente vai ficar de olho fechou beleza tá ali copiei esse circuitinho para lá agora eu vou apagar aqui

beleza e aí o que que a gente vai ter a gente vai ter aquele circuitinho que tá ali em cima e aí professor O que que a gente tem ó a gente tá de olho nessa linha aqui só nela lembra disso beleza e a gente vai fazer essa soma ali a + b Beleza a gente vai fazer isso só que a gente não vai somar aquele número a gente vai somar qualquer número que vier Beleza então a gente vai fazer aqui a nossa tabelinha que a gente já sabe fazer certo beleza e gente a gente

vai calcular mas pera aí professor que tabelinha é essa que é a primeira vez que você tá fazendo essa tabelinha explica para nós Olha o que eu tô fazendo eu tô fazendo a tabelinha que tem o a e o B que são esses dois caras aqui ó então tô colocando aqui a minha soma beleza aí o que que eu vou fazer depois eu vou pegar o meu Car out que é esse cara aqui ó que não tem nada mas eu preciso ter que ele tá aqui ó certo e também vou pegar a minha soma que

é esse esse cara aqui que vai ser esse cara aqui beleza então já coloquei todo mundo aí pra gente calcular todo mundo beleza o care out que a gente vai colocar é esse care out que tá aqui ó coluna dois é esse aqui que a gente vai calcular beleza certo então ficou fácil PR caramba vamos continuar aí beleza então a gente tem aqui o a entra um zero o b entra zero a soma vai dar zero e o Car out vai dar zero Então se entrasse zero aqui zer aqui a soma seria zero e o

Car out aqui seria zero beleza facinho né Vamos lá z0 e 1 que é esse caso aqui ó entra Zero no a entra 1 a soma Vai dar quanto a soma vai dar um e o Caral o Caral vai dar zero beleza e se entrar um e zero a soma vai dar o quê a soma vai dar um normal e o Car out vai dar Zero Certo E se entrar um em um a soma vai dar zero e o carout vai dar 1 beleza certo Então essas são todas as possibilidades de soma daquele primeiro daquela

primeira Coluninha ali essa Coluninha aqui ó eu vou deixar ela até verdinha para nós Putz não tá verde deixa eu dar um cont control Z nisso aqui e mudar isso aqui para um verdinho tá aqui agora tá verde é essa Coluninha aqui que a gente tá olhando ó é essa aqui beleza para ela que a gente tá olhando só para vamos continuar aqui beleza que que acontece eu vou dar uma olhada agora na porta xor vamos brincar com a porta xor só pra gente brincar um pouquinho certo na porta xor a xor b a gente

já fez tá um pouquinho aí atrás certo mas é isso aqui ó a xor b é isso xor não é verdade só quando o número de verdades for ímpar Isso só acontece nessa linha e nessa linha aqui ó acabou beleza e agora eu vou fazer a portinha end aqui beleza a x b e agora eu vou colocar aqui a gente já sabe que a porta end só vai ser verdade quando os dois forem verdades que é essa linha aqui certo meu dá uma olhada nisso você concorda que isso aqui é a minha soma e olha

que mais maravilhoso ainda Você concorda que isso aqui é o meu care out parece e apenas parece eu vou limpar agora a nossa telinha tá parece apenas parece que o xor vai me fazer a soma e nesse caso a e b ou a ve B vai me dar o Car out beleza Parece isso bom eu coloquei aquele desenho ali do lado ele tá ali do lado pra gente continuar olhando para ele beleza e agora vamos vir para cá a b certo eu vou colocar aquele x ali ó tá vendo e agora eu vou colocar o

a vou colocar o b puft passei o tracinho isso aí é o quê é minha soma que não é nada mais nada menos que a x or B beleza certo e agora que que eu vou fazer eu vou colocar uma portinha end aqui e aí o que eu vou fazer eu vou buscar o a e vou buscar o b e a saidinha ali vai ser o quê o meu Car out certo fácil para caramba cara o que o senhor tá falando para mim é o qu que esse cara aí é o circuito do carout Exatamente

isso esse cara aí isso que você tá vendo L é aquele circuito que faz a a soma dessa expressão Zinha que a gente colocou aí então esse quadro aí esse circuito aí ele representa exatamente a soma a + b com Caral ele faz a soma de dois bits e te dá o Caral dele só que isso aí não é completo Cara isso não é não é 100% por que não dá uma olhada nesse quadro aqui ó vem comigo você concorda que essa soma que a gente faz Não se preocupa com caring ele não se preocupa

com aquilo que vem certo ele não se preocupa com o que tá vindo ele não tem essa preocupação ele não soma esse exercício aí por exemplo se a gente fosse pensar nessa coluna aqui ó não ia dar porque aqui eu preciso somar esse cara eu preciso somar esse um aqui ó certo e esse circuito ele não permite isso Beleza esse circuito aqui ele não é um somador completo ele é um meio somador ele é um heer beleza só que além de representá-lo ele assim a gente também pode representar assim a gente faz um quadradinho coloca

ali as entradas e as saídas você pode ver que aqui ó ele entra duas entradinhas e aqui ele sai duas sainhas foi exatamente o que eu fiz aqui ó duas saídas e duas entradas beleza e aí eu vou colocar essas duas entradas ali de novo certo então colocar ali o a e o b agora vou colocar saídas O S E o Car beleza certo isso aqui é um beleza facinho PR caramba Bom agora vamos lá vamos brincar um pouquinho o que a gente vai fazer vamos olhar pra terceira coluna certo na terceira coluna que que

nós temos aquele um aquele um o que que ele é ele é o caring certo porque aquele um mais o a mais o b vai ser igual a minha soma certo então caring mais a + b vai ser igual a minha soma certo e além de tudo isso vai me gerar um Car out que vai vir parar na outra Coluninha Beleza então agora a gente vai pensar nisso a gente vai pensar num cara que vai somar três bits porque ele precisa do carin e vai me gerar um Car out beleza bom se a gente vai

Somar 3 bits já tá aqui ó a b caring beleza que são os três que eu somo isso tudo vai me dar o quê vai me dar um sã e isso tudo também vai me dar um carout a gente vai fazer isso aqui rapidinho só para fazer tá eu quero fazer isso aqui para você entender isso comigo vamos lá zer zer e zero vai dar o quê vai dar zero e vai quanto zero beleza z0 zer e 1 vai dar um e vai quanto zero beleza zero um e zero vai dar um e vai zero

beleza 0 1 e 1 vai dar zero e vai um beleza 1 0 e 0 vai dar 1 e vai zero beleza 1 0 1 vai dar z0 e vai 1 beleza 1 1 zer vai dar zer e vai 1 certo 1 1 e um vai dar um E vai um beleza bom Que que isso aqui é para nós o que que parece que isso aqui é para nós parece que a nossa soma que é aquele cara ali não é nada mais nada menos que o XR que a gente já estudou cara vamos verificar se

é isso dá uma olhada ali ó a x or B tá aqui ó acabei de fazer a x or B é só você olhar ali o x or não é verdadeiro só quando o número de verdadeiros foi ímpar isso acontece aqui isso acontece aqui isso acontece aqui isso acontece aqui os quatro do Meio são um o resto tudo é zero beleza facinho certo e agora eu vou pegar isso daí e vou fazer x or caring beleza e agora s a gente pegar os dois e fazer xor e você vai ver que vai ser exatamente a

mesma coisa ó exatamente a mesma coisa então a gente fez aqui ó a Exclusive or B isso tudo Exclusive or caring V montar o circuito aqui ó a b caring Beleza então aqui tá o a b que a gente fez ali ó certo beleza XR agora que que eu vou fazer nessa velocidade eu vou colocar aqui a xor b e agora eu coloquei mais uma portinha xor com caring beleza só que você já viu isso nessa aula lembra quando a gente fez o ax or b x or c é esse mesmo circuito pera aí professor

que o senhor tá falando para mim exatamente isso x or é uma porta somad cara ela soma bits se você colocar 4 bits 4 bits você vai fazer qu três portinhas xor a xor na propriedade associativa tá não esquece disso ela vai ser sempre uma porta somad ela vai somar bits cara fechou pra gente fechou vai fazer um somador exor ela beleza certo vamos lá então isso vai ser a minha soma que é a gente descobriu essa era a mágica que eu falei para você por isso que era importante a gente saber isso Beleza vamos

lá então que que a gente vai fazer agora a gente tem aqui o cálculo do carout a gente vai precisar agora calcular o carout beleza certo vamos calcular scout como que a gente ia fazer a gente ia fazer o mapa de carn professor Como assim você vai fazer o mapa de carn cara que que você vai fazer você vai pegar deixa eu pegar aqui minha Lapinha você vai pegar o a o b e o caring isso tudo vai ser as suas entradas do seu mapa de car com três variáveis beleza e o Car aqui ó

vai ser a sua saída Esse vai ser o seu mapar de can e você vai fazer isso para mim porque eu sei que você é uma pessoa do bem você é uma pessoa legal beleza então dá um pause no vídeo e faz aí beleza Como eu sei que você deu pause para calcular ali o eu não ia fazer mas vou corrigir porque eu acho legal que a gente corrija Beleza então aqui tá o a Aqui tá o b Aqui tá o kin certo e aqui a gente colocou o carout beleza esse aqui vai ser a

base do meu mapa de carn beleza coloquei aqui a tabelinha do mapa de Carnot se você não sabe o que é isso vai aparecer agora aqui no cantinho tá para você um vídeo sugerido para você ir assistir e agora a gente vai colocar lá o a o b caring e vamos fazer o nosso mapinha de caror assin Olha lá deixa eu mudar a cor da minha caneta aqui que ela tá numa cor Yellow Vamos colocar deixa próprio Yellow mesmo e vamos lá o primeiro um é esse um aqui a gente vai descobrir Quando que a

gente vai colocar onde a gente vai colocar a gente vai colocar esse um quando B for um e o kin for um Olha lá é ali ó Então esse um vem para cá Beleza agora esse um aqui ó quando o a for um e o carin for um a é um tá aqui embaixo caring é um é aqui ó Possivelmente Olha lá fechou e agora esse cara aqui é quando a for um B for um certo esse carinha aqui muito Possivelmente a é um tá aqui B é um tá aqui ó vem para cá certo

e agora quando todo mundo é um a gente já sabe que é exatamente aqui vem para cá acabou certo que que a gente vai fazer agora eu vou limpar a tela aqui que a gente vai fazer agora vai colocar o os zeros beleza bom tá aqui o nosso mapinha de Canô Nossa tabelinha vamos agora achar o nosso circuito que é isso que a gente quer a gente quer a nossa expressão Beleza então o primeiro cara que eu vou pegar vai ser aqueles dois ali Professor Por que que Senor não pegou os três se você não

sabe porque eu não peguei os três assiste o vídeo que tá no sugerido ali cara por favor assiste aquele vídeo Hein Então tá ali ó coloquei vamos fazer essa vamos descobrir essa linhazinha aí rapidinho Beleza o A é igual a um ali ele não muda você pode ver que ele não muda o B também não muda e o Car out perdão e o kin ele muda o que significa que essa linha é a x b Beleza agora pegar essa linha azul ali ó tá ali ó o a muda você pode ver que uma hora o

a vale zero outra hora ele vale um tá aqui ó beleza o b e o kin não muda mano ó lá B não muda Kim não muda significa que isso aqui é b vezes Kim certo fácil para caramba né agora a gente vai pegar a próxima linha que esse cara aqui ó o a não vai mudar Vai ser sempre um você vê que o b muda ó o b muda aqui e o b muda aqui então essa linha aqui a gente vai ter nossa rápido demais hein a gente vai ter o a que não muda

o B que muda o carin que não muda isso aqui significa que é a vezes caring beleza fácil para caramba então parece que esse circuito vai ser B xz Karim mais a x Kim mais a x b isso tudo aí vai ser o nosso circuitão que que a gente vai fazer vamos vamos fazer isso para ver se deu certo vamos ver se isso vai dar o Car out ali rapidinho então aqui eu fiz ó B xz sking tá aqui ó que é esse cara vezes esse cara aqui só é um Quando os dois forem um

dá uma olhada aí dá um pause Se você quiser a vezes caring tá aqui ó a ve B tá aqui ó que eu vou fazer agora vou somar todo mundo que vai ser o meu Car out beleza tá aqui ó certo é exatamente isso cara é exatamente isso eu vou apagar aqui o meio agora pra gente desenhar o circuito certo então tá aqui o nosso carout vamos lá a b caring agora eu vou pegar aquele B vezes caring ali ó peguei o b peguei o carim agora eu vou fazer a vezes caring beleza tá aqui

ó peguei o a peguei o carim Beleza agora eu vou fazer o quê a x b tá aqui ó peguei o a peguei o b tá aqui ó beleza fácil para caramba que eu vou fazer agora colocar a soma deles que vai ser o Car out certo coloquei aqui a soma agora eu busco lá o b vezes Kim busco lá o a vezes Kim e busco lá o a x b isso tudo aqui vai ser o meu Caral Esse é o circuito do carout fácil PR caramba vamos lá então vamos fazer um somador completo agora

que que seria o somador completo seria esse cara que calcula a soma e esse cara que calcula o Car out só que esse cara tá pela metade Professor então ó busco lá o carin busco lá o b e busco lá o a certo esse cara é um somador com completo isso tudo aqui é um somador completo beleza que também você pode chamar de full other certo que também pode ser desenhada assim ó lembra que tem três entradinhas uma duas TR a b caring duas saídas uma duas sun Car out beleza E esse cara aqui é

um fader fácil para caramba M fácil fácil fácil beleza vamos brincar um pouquinho vou pegar aquele cara vou colocar ali no cantinho tá vendo ó aquele cara que a gente acabou de fazer que que ele tem ele tem o a tem o b tem o carin tem o sun e tem o Car out facinho Beleza agora vou pegar aquela soma que a gente começou a aula com ela lembra dela meu a gente não esqueceu dela não vamos lá ó vamos colocar todo mundo aqui colocar as linhaz aqui bonitinhas para nós e aqui é o a

aqui o b aqui é o meu S E aqui o meu care out se estiver verde e se tiver é roxinho meu carin beleza só que agora a gente vai brincar diferente a gente vai colocar um aqui esse um é aquela primeira Coluninha que vai ser esse circuito aqui certo então agora a gente vai ter o A1 que tá aqui ó que tá aqui o b1 que tá aqui o Carry um que tá aqui o sun um que tá aqui e o Caral um que tá aqui beleza certo facinho né né agora a gente vai

colocar o dois e um outro circuito aqui e eu vou preencher já automático ali ó todo mundo aqui a gente vai ter o A2 B2 caring 2 sun 2 Car out 2 beleza e aqui agora a gente vai ter lá o três o terceiro circuitinho e eu vou colocar todo mundo de novo e é a mesma coisa A3 B3 car in TR S TR Car out TR beleza certo facinho né que a gente vai fazer agora a gente vai brincar de ser esse circuito por isso que eu limpei todo mundo ali a gente vai ser

esse circuito beleza Como assim professor tá vendo esse zero aqui coloquei ele aqui ó tá vendo esse um aqui ó coloquei ele aqui ó tá vendo esse zero aqui ó não Professor eu não tô vendo porque não dá para ver realmente não dá para ver mas é zero o cara que tá entrando é zero ali já coloquei ele aqui beleza Tá vendo esse um agora aqui ó vou colocar ele aqui ó tá vendo esse um agora aqui agora ele vai vir para cá certo esse um aqui ó ele vai vir para cá e esse outro

um aqui ele vai vir para cá beleza certo Agora vou dar uma limpadinha aqui agora a gente vai brincar Dee circuito certo vamos brincar a gente vai brincar Dee circuito aqui zero or Exclusive um a gente tá exatamente aqui ó para você não se perder a gente tá aqui ó beleza está aqui certo Zero Hora exclusiva e um quanto é que dá dá um professor um hora Exclusive zero quanto é que dá dá um professor esse um aqui ó o que que ele é ele é esse um aqui que na verdade é esse um aqui

ó que é a nossa soma beleza que a gente vai fazer agora agora a gente tem que calcular o Car out mano a gente precisa calcular esse cara vamos calcular o Caral aqui ó tá vendo esse zero aqui ó ele vai entrar aqui ó tá vendo ó Ele vem aqui vem aqui entra aqui ele também entra aqui ó tá vendo esse um aqui ó ele desce vem para cá deixa limpar ele vem para cá e esse um também vem para cá ó aqui onde tá o mouse tá vendo e esse zero aqui do meu care

out que tá vindo lá de cima né do meu caring que tá vindo ali de cima zero e zero beleza e a e agora lembra da porta e que só vai ser um quando todo mundo for um certo não tem ninguém aí que os dois é um Então vai dar tudo zero zero zer e zer beleza O que significa que deu zero aqui esse zero aqui é o zero que vai para lá beleza só que ele não precisa ir para lá ele tem que dar volta nisso aqui e vi para aqui ele tem que dar

volta nisso aqui e vim parar aqui e aquele zero que era aqui ó care out ele vai virar caring aqui ó Então a gente vai colocar ele roxinho ali certo beleza e agora a gente vai brincar de fazer essa soma aqui beleza vamos brincar de fazer essa soma aí que é importante pra gente certo vamos lá um hora Exclusive um dá zero Professor a gente já aprendeu isso certo vou pegar esse zero e vou trazer para cá Zero Hora exclusiva e zero dá zero beleza Quem é esse zer esse zer é o nosso S que

vai vir parar aqui ó beleza facinho para caramba mano agora a gente vai brincar aqui ó esse um aqui vai vir para aqui e vai vir para aqui em cima certo ele me deu um perdido ali você viu né esse um aqui vai vir paraar aqui e vai vir parar aqui em cima também e esse zero aqui vai vir para aqui o e vai vir paraar aqui também certo agora se você olhar ó esses dois aqui ó é um um e um mano dá um aqui ó os outros dois vão dar zero 1 mais 0

é um mano quem é esse Um é o queralt que vem para cá ó só que o queralt que tá aqui ele tem que sair daqui e vim para cá e quando ele chega aqui ele vira Karim ou seja vamos virar rostinho aí meu irmão beleza e agora que a gente vai fazer fazer esse circuito aqui beleza então a gente vai lá um h Exclusive um pô Professor a gente já viu isso dá zero certinho dá zero zero H Exclusive um dá um Quem é esse Um esse um é o nosso Sam que vai vir

parar aqui fechou e agora que a gente vai fazer vai sair colocando aqui o nosso para calcular o nosso C out deu uma travada aqui no hora do Caral beleza todo mundo é um Então vamos colocar um em todo mundo aí ó um e um vai dar um geral mano um para todo mundo certo 1 mais um mais um mano isso aqui é um Esse aí é o nosso Caral ele não vai para lugar nenhum tá professor por que que ele não vai para lugar nenhum por que que ele não tá indo para lugar nenhum

porque nós colocamos o nosso circuito só com três circuitinho isso que a gente montou isso tudo é um circuito tá ele é um circuito capaz de somar um Byte de até 3 bits esse cara soma um bite de até 3 bits professor se o meu bite tiver 4 bits esse cara não soma ele só soma um bite de 3 bits beleza certo e se eu quiser fazer ele somar de 4 bits é fácil a gente faz vamos dar uma olhada Ah eu só desci aquele um ali mas eu desci por desci descer porque o nosso

a nossa calculadora que nós estamos fazendo aqui ela não faz isso vamos agora sim agora vamos fazer lá o de 4 bits Beleza então vamos lá não sei porque esse somador está assim não sei vamos lá somador completo lembra que a gente falou que o somador completo pode ser desenhado assim ó lembra então o que a gente vai fazer vamos colocar aqui ó 1 2 3 4 somadores Qual que é a sacada do somador guardiã noturno passando foi na minha rua não foi na sua a sacada do somador é ligar o Car out no meu

caring ligar o car no meu caring ligar o Caral no meu carin se nós fizermos esse somador aí esse circuito aí ele vai somar quantos bits quatro esse circuitinho que tá aí desenhado ele é capaz de somar um byte de 4 bits e se eu quiser de cinco é só colocar mais um E se eu quiser de seis só colocar mais um E por aí vai beleza gente é isso Acabou somadores é isso fácil para caramba cara tiver qualquer dúvida já sabe meu Manda aí que a gente se vira Beleza a gente resolve aí nos

comentários só postar Tem qualquer dúvida posta aí nos comentários que a gente vai resolver beleza Tá aqui o meu Twitter Eu sempre deixo o meu Twitter tá aqui o meu Facebook Eu sempre deixo o meu Facebook e tá aqui o meu site que é uma novidade que a gente tá colocando se você quiser entrar no meu site pode entrar lá tem alguns exercícios pra gente resolver também e pode ser bem interessante Beleza fica daquele jeito curtiu dá aquele like curtiu Compartilha o vídeo se inscreva no canal Beleza um abraço para todo mundo a gente volta

daqui a pouco com mais vídeos Boa noite galera
