Como consertar/recuperar baterias de notebook!

[Música] [Música] Fala galera beleza no vídeo de hoje eu vou te mostrar como pegar uma bateria de notebook velhinha como essa que já foi exprimida e deu Praticamente todo o caldo que tinha que dar e nós vamos ver como consertar essa bateria deixando ela inclusive com uma capacidade melhor do que uma original de fábrica e tudo isso com praticamente metade do preço de uma bateria comprada nova dessa daqui original olha só que massa também nós vamos analisar eu vou te ensinar diversos dados sobre baterias de inhos de lítio Como fazer uma ligação em série paralelo O que é tensão corrente O que é a capacidade de uma bateria como na analisar os dados dessa bateria para diversas aplicações corrente de descarga nós vamos estudar o datach da bateria para montar nossa bateria de notebook e fazer com que ela dure muito mais fazendo funcionar o notebook também no final vou te mostrar como nós podemos utilizar essa células velhas aqui e reaproveitar algumas que podem estar boas para alimentar nossos projetos eletrônicos nossos projetos com Arduino esse vídeo tá com bastante conhecimento top pessoal tá bem valioso mesmo o conhecimento aqui mas antes da gente começar Deixa eu te dar um recadinho bem rápido Imagine você criando a sua própria impressora 3D a sua própria CNC o seu próprio robô automatizando toda a sua casa com baixo custo e de forma [Música] personalizada se destacando no seu trabalho porque você é capaz de criar soluções personalizadas para a empresa com baixo custo tudo isso é só a pontinha do iceberg que dá para fazer com Arduino e para você que quer dominar essa ferramenta incrível eu tenho um convite muito especial nos dias que estão aparecendo aqui na tela vai acontecer a semana do Arduino totalmente ao vivo comigo que é o meu curso gratuito de Arduino onde você vai aprender o passo a passo para criar os seus próprios projetos mesmo que seja totalmente iniciante você vai sair do curso gratuito com seu primeiro projeto pronto do início ao fim entendendo linha por linha do código e eu vou te passar dicas valiosas para Você finalmente destravar a sua lógica de programação entender como é que o Arduino funciona e além de tudo isso ainda vai receber um certificado ó muito massa como esse daqui das edições anteriores quem já participou das outras edições da semana do Arduino sentiu na pele como é possível ter resultados rápidos com o método certo de aprendizado baseado nos meus mais de 10 anos de experiência e eu quero que você também ten tem essa sensação e ao final do meu curso gratuito para quem tiver interesse eu vou apresentar uma oportunidade incrível de se inscrever no meu curso completo mestres do Arduino que vai do básico até o avançado para participar do meu curso gratuito você deve se inscrever no link que está aqui abaixo mestres do arduino. com nos vemos nessa data aqui na primeira aula da semana do Arduino ao vivo comigo eu tenho esse notebook aqui já há um bom tempo e ele foi o primeiro notebook que eu consegui comprar novo eu comprei ele para trabalhar então dando aula no SENAI bem antigamente já faz o que uns 9ve 8 9 10 anos uns Acho que uns 8 anos então ele é bem velhinho até antes dele eu só tinha comprado notebooks bem velhinhos usados e eu tenho boas lembranças com esse cara aqui porém galera 8 9 anos já era a bateria né a bateria dele já Não tá aquelas coisas é uma bateria que já ficou velha Por que que a bateria fica velha Toda vez que você carrega uma bateria de 11 de lítio você cicla ela Ou seja você vai de 100% da da carga dela até zero é um ciclo Toda vez que você faz isso ela vai perdendo vida útil Assim como tudo nada dura para sempre né então basicamente ela vai perdendo a sua capacidade que é a capacidade de reter carga dela que é medida em milh então conforme você vai ciclando usando vai carregando os cristais lá dentro da bateria eles vão rachando eles vão perdendo essa capacidade de reter carga e o seu computador vai durando menos assim como o seu celular não tem a porcentagem da bateria conforme você vai usando vai diminuindo então aquilo significa que o seu celular vai durar menos ele não vai ficar tanto tempo funcionando como antes e eu basicamente fiz um teste para saber quanto tempo esse notebook tá durando com essa bateria que é original dele ainda então basicamente eu tirei modo de economia de bateria coloquei ele para rodar e vocês podem ver aí no time lapse que ele ficou funcionando Claro ele não tava tocando vídeo não tava tocando nada tava simplesmente parado o gasto de energia Ali era mínimo ele ficou funcionando em torno de 37 minutos e ele desligou a bateria quando estava com 24% então vocês podem ver que não durou nada um computador parado daquele jeito sem fazer comunicação com internet sem reproduzir áudio sem tocar um vídeo né Ficar acendendo o display de formas diferentes toda vez era para ele durar muito mais a bateria horas e horas inclusive perceberam que ele não desligou a bateria com 0% e sim com 24% isso é um indicativo que uma ou mais células não estão boas assim o computador calcula uma Estimativa de quanto tempo a bateria vai durar Porém uma das células morre antes acabando com todo o conjunto dá só uma olhadinha na temperatura a bateria chegou a 48º durante a descarga isso é Temperatura é uma temperatura que dá para baterias de em on de lítio trabalhar porém é ruim porque cada vez mais ela vai perdendo capacidade com a temperatura e não é para uma bateria esquentar dessa forma isso ocorre Porque conforme a bateria vai ficando velha a resistência interna natural dela vai aumentando com isso ISO nós vamos ter maior queda de tensão em cima dessa desse resistor né dessa resistência interna e essa essa tensão em cima desse resistor vai liberando potência tem potência Então essa potência ela vai convertendo a energia elétrica em forma de calor porque nós vamos ter uma queda de tensão em cima da bateria e com isso ela vai aquecendo uma bateria nova ela tem uma resistência interna bem baixa logo você tem pouca queda de tensão em cima da bateria logo pouca potência dissipada e pouco calor bora pra bancada analisar essa bateria aqui bateria na bancada e nós podemos ver antes de começar eu tomei uma pancada aqui no dedo mas não tá doendo não olha só 14. 8 V 2.

63 ahh ou seja essa é uma bateria de 14. 8 v nós podemos dividir essa tensão de 14. 8 por 3.

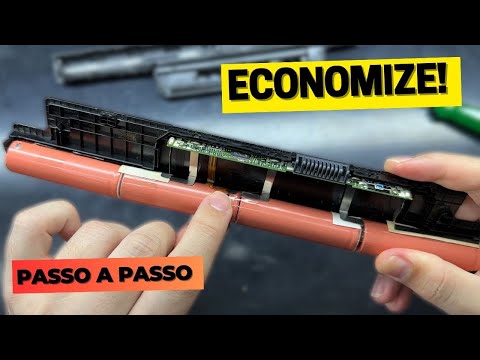

7 que seria a tensão nominal de uma célula para saber quantas células tem aqui então daria quatro nós temos quatro células também daria para saber pelo tamanho da bateria né são quatro células aqui uma fileira única em série por que que eu sei que elas estão em série por conta da tensão quatro baterias é necessário para dar essa tensão e só vai dar essa tensão em série do contrário Se colocasse elas em paralelo daria 3. 7 V porém a capacidade daí no caso seria somada Aqui nós temos uma outra informação que é a energia da bateria 40 w que é obtido multiplicando a tensão pela capacidade então Aqui nós temos multiplicado a tensão a corrente e o tempo em hora então logo nós temos a energia da bateria aqui é a capacidade dois 63 Ah e aqui a energia da bateria Esses são os termos corretos e 14. 8 V é a tensão nós vamos começar a desmontar essa bateria e com certeza elas não foram feitas para serem desmontadas então nós temos que tomar cuidado na hora de começar a desmontar para não quebrar ela Senão nós vamos ter um um impecílio estético na hora de montar Pode ser que nossa bateria fique feia essa daqui vocês podem ver que eu já tinha começado a desmontar porque eu comecei a reparar essa bateria antes de ter a ideia de gravar o vídeo aí eu parei de desmontar e falei ah Bora gravar um vídeo pra galera né então eu já comecei inicialmente e nós temos que tomar cuidado numa coisa na hora de desmontar nós não podemos perfurar essas baterias aqui porque se nós perfuros pode correr o risco delas começarem a pegar fogo aí você vai ter que atirar o negócio no lugar seguro aí então você tem que tomar cuidado é muito difícil conseguir furar uma bateria dessa porque o invólucro dela é de metal tá bom existem outras tecnologias de baterias de inhos de lítio menos comum aí normalmente é o polímero de lítio que são aquelas baterias mais chatas aquelas são fáceis de furar mas normalmente esse tipo de bateria não é removível já vem dentro dos computadores como por exemplo os macbooks então basicamente eu comecei enfiando a chave aqui fui abrindo forçando quebrando as travinhas e eu consegui ó praticamente não danificar muita coisa aqui do lado ó vou terminar de desmontar o legal dessa bateria é que aqui realmente tem travas ó Então realmente dá para desmontar aqui só que desse outro lado não é meio que uma trava só que é colado é meio soldado aqui toma cuidado para não meter a chave de fenda lá dentro e cortar um fio quebrar a placa principalmente aqui onde fica a placa bms Vai com cuidado olha só nossas quatro células que nós previmos aqui dentro H um pouquinho de dano eu causei na bateria mas percebam que raspou só o plástico e aqui tá o invólucro de metal da bateria Aqui nós temos a placa bms que faz o gerenciamento de carga descarga dessas baterias monitora a temperatura através desse sensor aqui essa é a placa que faz todo esse processo e se comunica com o computador através desse conector aqui as baterias São conectadas através dessas chapinhas de metal para deixar mais compacto e isso é um pepino que nós temos que resolver aqui porque nós temos que conseguir remover essas chapinhas e ainda soldar de volta então basicamente eu vou girar aqui para remover tudo embaixo tem uma fita dupla face prendendo as baterias tem uma série de fitas também prendendo elas Bora tirar o se sensor de temperatura com cuidado aqui ó o sensor aqui como é pequenininho parece ser um termopar por ser de metal mas talvez possa ser um termistor mas eu acho que é um termopar por conta da do invólucro ser de metal e os terminais também aqui nós temos então uma ligação em série o positivo da bateria é esse mais para dentro esse terminal mais para dentro o outro ele tem uma maior área é exposto mais exposto né ele esse terminal na verdade ele é todo o corpo da bateria O negativo e só aqui é o positivo isolado do resto então temos aqui positivo O negativo de uma ligado no Positivo de outra O negativo de uma no Positivo de outra e assim por diante todas em série a placa bms recebe informação do Positivo do negativo geral né da soma da tensão das Baterias e ela pega também informação de cada tensão de cada célula porque ela tem que controlar cada célula individualmente por isso que se uma célula aqui tiver com uma capacidade menor que as outras ela vai durar menos por isso que o computador desligou com 24% ele calculou uma estimativa Porém uma célula começou a morrer primeiro acabar a carga primeiro então para proteger essa célula Ele simplesmente desliga tudo para remover essa chapinha aqui eu simplesmente Vou cortar ela no pezinho e uma das Baterias nós podemos ver essa marca aqui ó sanho e em outra eu consigo achar o código dela através desse código talvez a gente consiga achar o dat ship que é como se fosse o manual da bateria galera consegui encontrar aqui o datashet da bateria Não especificamente da marca sano Mas Encontrei da Panasonic e a bateria é o mesmo modelo e a capacidade também bateu tá 2.

650 Mah Então esse é o manual da bateria com todas as informações bom praticamente todas porque eu acabei de perceber que esses dat sheets da Panasonic Eles não têm alguns dados como por exemplo a a corrente de descarga máxima Mas enfim dá pra gente tirar bastante coisa daqui então começando pela capacidade a capacidade da bateria é a quantidade de carga que ela pode fornecer pro nosso equipamento é a capacidade que vai dizer praticamente quanto tempo a nossa bateria vai manter determinado equipamento funcionando quanto maior a capacidade mais energia essa bateria consegue armazenar mais carga Essa bateria consegue armazenar e por isso mais tempo vai ficar funcionando o equipamento podemos ver que a tensão nominal dela é de 3. 7 claro que essa não é a tensão da bateria quando ela tá totalmente carregada é normalmente as baterias quando estão totalmente carregadas chega ao máximo de 4. 2 v e quando estão totalmente descarregadas 3 V para alguns modelos 2,7 5 v para outros e 2.

5 V para modelos que você realmente consegue tirar o máximo de energia delas normalmente são modelos de alta performance que tem uma tensão mínima de 2. 5 V uma tensão de cut off né uma tensão de corte essas baterias para notebook normalmente Elas têm uma baixa corrente de descarga que que seria corrente de descarga máxima o máximo que você consegue drenar da bateria sem danificar ela então se eu quero conectar um equipamento que consome muita corrente eu tenho que escolher a bateria Bia correta não é só escolher uma bateria de un de lítio e e a escolher a capacidade você tem que saber qual que é a taxa máxima de descarga de corrente dessa bateria 20c 40c por exemplo 20c é 20 multiplicado pela capacidade da bateria por exemplo 20 multiplicado pela capacidade da nossa bateria que é 2650 vai nos dar 53. 000 ma ou dividido por 1000 53 a seria a corrente máxima de descarga de uma bateria com a corrente máxima de descarga em 20c muitos datasets dão essa informação esse daqui não dá mas por ser uma bateria de notebook que é um equipamento que não consome muita corrente de pico a gente sabe que essa não é uma bateria com alta taxa de descarga baterias de alta taxa de descarga de corrente de descarga são utilizado normalmente em parafusadeiras em ferramentas elétricas que exigem muita corrente podemos ver inclusive aqui nesse gráfico que a nossa bateria ó quando descarregada 2c ou seja duas vezes a capacidade o que vai dar em torno torno de 5 pon alguma coisa amperes ela vai chegar numa capacidade máxima de 2200 ma só olha aqui 2200 ma que é roxinho em 2c agora se eu usar se eu descarregar minha bateria com uma corrente de aproximadamente somente 0,2c que vai dar 530 ma Aí sim ela vai dar a capacidade determinada no datashet né que é 2.

600 700 2. 800 vai dar um pouco mais que isso então saibam que a corrente que você descarrega a bateria influencia na capacidade dela não é porque vem uma capacidade inscrita nela que sempre vai ser aquela capacidade depende da corrente de descarga por quê Porque quanto maior a corrente de descarga maior é a tensão em cima da resistência interna da bateria e mais energia ela dissipa em forma de calor logo menos energia vai pra carga agora eu fui na internet e consegui encontrar essa célula aqui uma célula de alta performance tá da Panasonic e essa célula aqui ela tem uma capacidade absurda galera uma capacidade muito boa para esse tamanho de bateria aqui ó esse é o código da bateria e ela tem uma capacidade mínima ali de 3. 250 mahh muito mais do que os 2650 dessa bateria realmente é uma bateria de alta performance e outra parte boa dessa bateria que eu consegui comprar ali ela tem uma alta corrente de descarga logo nós vamos ter menos percas por aquecimento da bateria na resistência interna e ela vai durar mais ainda no notebook inclusive quando eu comprei essa bateria Eu testei no meu testador de baterias que eu desenvolvo junto com meus alunos do meu curso mestres do Arduino eu desenvolvi completamente esse testador o circuito a programação a placa de circuito impresso que eu mostro como montar dentro do curso e eu coloquei essa bateria à prova nele testando descarreguei uma corrente de 1 ah h normalmente essas Baterias São testadas A me5 aamp então vai dar a capacidade pode dar um pouquinho menor vocês podem ver que deu 3.
