Diagrama Fe - C (Ferro Fundido)

o diagrama de fase fre3e porção dos Ferros fundidos então gente o céu escondidos eles também pertence ao diagrama ferro e carbono porém ele fica nessa segunda porção aqui nesse segundo estrato do diagrama ferro carbono e esse extrato esse pedacinho do diagrama ferro-carbono a gente chama de sef3 E por que nesse isso aqui da direita eu tenho 100 porcento do constituinte fe3c que é a semente da se você nunca viu o diagrama de fase você tem que assistir às aulas diagrama de Fases conceitos Gerais isomorfa mesomorfo diagramas de aço e depois você vem para a aula

de hoje então vamos lá os temos fundidos eles não são ligas binárias como os Aços os astros eles são ferro e carbono céus fundidos eles são ligas ternárias pelo menos então eles têm carbono entre 2,1 A4 por cento ou 2,14 quatro por cento e silício entre um e três por si a planta professora por que que eu tô vendo ele no diagrama pinario Porque existe um negócio chamado carbono equivalente se ele atua como se fosse um carbono porém um poder três vezes menor Ok então eu consigo através da essa equação Zinho aqui é calcular o

carbono equivalente consegui utilizar um diagrama binário para facilitar a vida e ler um uma liga ternária naquele dia grande então como é que a gente faz por exemplo numa liga eu tenho 2,3 por cento de silício e 3,6 por cento de carbono eu venho aqui nessa equação e vou calcular o carbono equivalente que é o valor que eu vou entrar no diagrama de equilíbrio para fazer a leitura das microestruturas fases quantidade composição enfim tá Então nesse caso ficaria assim o carbono equivalente é o carbono que tem na liga 13,6 eu não sei mas a quantidade

de silício 2,3 aqui 2,3 dividido por 3 e isso equivale a 4,3 por cento de carbono aí eu venho nesse diagrama aqui e faço a leitura Como se eu tivesse 4,3 por cento de carbono daí eu esqueço o silício porque isso é um diagrama binário de ferro e carbono só que eu vou conseguir ter as estruturas a evolução da mesma maneira que se eu tivesse somente o cabelo Ok entendendo Então essa composição equivale a uma liga eutética ao ponto exatamente o técnico e o carbono ele pode existir de duas formas nos ferros fundidos Ele pode

aparecer combinado e é a cementita no céus um dia dos brancos ou ele pode aparecer livre que é nos céus fundidos cinzentos ai professora quando eu vou ter um e quando eu vou ter outro depende da velocidade de solidificação e da composição química os diagramas Eles são muito parecidos a linha pontilhada ela equivale ao diagrama em que eu vou ter o carbono em forma de Grafita livre e o diagrama cheio Olha bem pouquinha diferença veja bem pouquinho a diferença ao carbono aparece de forma combinada na semente vida e vamos agora falar de evolução microestrutural dos

Ferros fundidos ou fofo e sua apelido do ferro fundido essa cor tá bem eu vou fazer uma maneira diferente do que a gente fez lá para os astros e para os outros diagramas porque nesse caso a gente vai passar por duas linhas de reação e é bem complexo desenhar as microestruturas quando a gente passa em mais de uma linha de ração só nós vamos fazer pelo estilo de certinho Tá então vamos começar aqui como se a gente tivesse fazendo um resfriamento da fase líquida até a temperatura ambiente Então pronto Templo de hipoeutetico perto de depois

o técnico quer dizer que ele tem composição abaixo da europeia a nossa composição eutética é essa aqui 4,3 por cento de carbono onde eu tenho líquido se transformando o solidificando em dois sólidos no caso a austenita mais o f3c que a semente tá o ferro fundido o médico é o que vai ter composição inferior a estética ou seja de 2,14 ou 2,11 por cento de carbono até um pouco menos de 4,3 até 4,29 por cento de carga tão qualquer ferro fundido que esteja dentro dessa linha aqui ele é um hipoeutetico e ele vai apresentar as

mesmas fases na solidificação o que vai mudar é a quantidade dessas fases né porque a medida que eu venho mais pra direita eu vou tendo mais carbono e eu mudo a quantidade de composição química dessas fases aqui que eu estou apresentando então quando eu tô aqui eu só tenho líquido aí eu venho aqui coloca o líquido à medida que eu vou baixando a temperatura O meu líquido começa solidificar nessa linha aqui nesse ponto imediatamente abaixo desse povo que eu tenho o primeiro sólido formato e o primeiro sólido formado ele vai ser a austenita a mim

tô achando esse a quantidade de austenita vai aumentando e imediatamente abaixo dessa linha de reação eu vou ter toda minha estrutura 100% sólidas então aqui eu tenho líquido para que representado líquido entrei nesse Campo aqui nesse Campo vou ter o gama mais o líquido grama mais o líquido assim que eu baixo dessa linha que que vai acontecer o gama que já existia ele continua sendo Gama Ok Google mas já existia ele continua sendo bom ele já é sonho daí um pouco solidificar de novo né ele já é um sólido eu tô baixando a temperatura que

tá acontecendo aí a solidificação se eu já tenho o solo daqui não não faz sentido solidificar de novo então ele continua existindo ali O meu líquido que ainda aqui tá líquido ele vai solidificar e eles Olívia fica de forma cooperativa porque eu tô passando por uma linha horizontal que é uma linha de reais ou seja em austenita mais fe3ce o líquido ele solidifiquem austenita mas fe3ce o meu Gama que já existia continua Gama quando eu continuo baixar a temperatura lembrem que o pé o sofre transformação alotrópica ou seja ele muda de estrutura Cristalina com a

temperatura Então o meu Gama e é o bico de face centrada não pode mais existir abaixo de 727 graus Celsius que eu vou passar a mesma estrutura cúbica de corpo centrado porém não cabe na estrutura cúbica de corpo centrado todo o carbono que a gente tem aqui né a um pouco mais de três por cento de carbono EA estrutura cúbica de corpo centrado não comporta essa quantidade de carbono e aí ele vai ter que se decompor em alpha + f e Trance o meu fe3c que tava aqui ele continua existindo aqui embaixo ele comporta a

quantidade de carbono então ele não precisa modificar a mãe na dito S3 e continua Ainda a ser triste e esse Gama que tava aqui também se decompõe em alça mais se3e esse Alpha mas é feia aparecer aqui ele é chamado de peso Lita ele é um microconstituinte lamelar que teve origem na austenita Esse aqui também é uma pergunta esse aqui também vai se transformar em perlita porém um conjunto com a cementita o nome deste microconstituinte ele é líder bonita isso aqui apareceria como glóbulos de perlita numa matriz de cementita mais uma pergunta Ok então olha

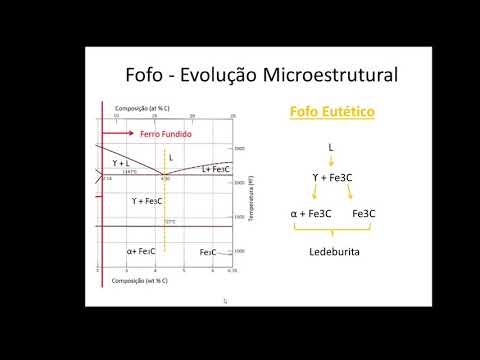

como é complexo se a gente tivesse que representar em bolinhas igual nós fizemos para as outras aulas de diagrama ia ser bem difícil de desenhar então a gente representa pela forma de setinhas para vocês saberem como que vai acontecer a evolução Vamos falar agora de um ferro fundido o técnico ou de um fofo é o técnico que exatamente o que apresentar a composição eutética 4,3 por cento aqui no resfriamento do líquido até a temperatura ambiente nós vamos ver o que que acontece lembrem que quando eu passo por essas linhas de reação não quer dizer que

o líquido se solidifica imediatamente isso não acontece esse diagrama de equilíbrio não considero este o tempo eu tenho este de a temperatura e esse da composição não considera o tempo ou seja ele parte do pressuposto que o material ele tem o tempo suficiente para que ele se transforme no equilíbrio com o mínimo de energia possível obedecendo a energia de gibbs mínimo de energia livre de gibbs Ok então esse líquido onde eu passo por essa temperatura eles solidifica imediatamente abaixo dessa temperatura eu vou ter a estrutura 100% sólida e o meu líquido ele o Sonic fica

em austenita e fe3c quando eu continuo achando a temperatura e ultrapassa essa outra linha de reação que no caso é eutetoide o meu Gama ele não pode mais existir porque o ferro sofre a outro pia porém o cúbico de corpo centrado que seria a ferrita não comporta todos então esse meu Gama ele se decompõe em duas fases que é a ferrita e cementita o F3 e que tava aqui ele continua sendo fe3c ele continua adequando a quantidade de carbono mesmo a temperatura ambiente Então o meu Gama se decompõe em perlita e eu continuo tendo o

meu fe3c a mistura de perlita e fe3c dá origem a um microconstituinte chamado ledeburita e o meu ferro fundido eutético ele na temperatura ambiente é e pelo microconstituinte Líder bonita a e agora vamos falar do ferro fundido hipereutético IPVA cima da composição eutética até 6,7 por cento embora a gente não tenha ferro fundido 6,7 por cento em gerar um pouco menos tá mas de qualquer forma Tudo que tá aqui a gente chama de Téo fundido e perante qualquer composição que eu pegar nessa linha aqui vai me apresentar as mesmas micro estruturas aqui em cima eu

só tenho líquido Então vem o desenho líquida medida que eu vou baixar na temperatura e ultrapassa aqui essa linha daqui imediatamente a baixa tem o meu primeiro sólido que vai ser nesse caso fe3c então ultrapassou nessa linha aqui eu começo solidificar o meu líquido e fe3c todas intervalo eu tenho líquido mas é feia três e imediatamente que eu cruzou a linha de reação eutética Eu transformo tudo em sólidos em por cento sólido O meu líquido ele solidifica em Gama + F3 E então eu líquido solidez pinga mas é feia Oi tá na linha de reação

Ok então ele solidificar as coisas que estão aqui embaixo nesse Campo o meu S3 e continua fe3c ele tá aqui então esse é o que apareceria em todo esse intervalo aqui aparecer ia isso a aí a medida que eu continuo resfriamento o meu Gama não pode mais existir porque eu não tenho mais estrutura cúbica de face centrada na temperatura ambiente o meu Gama se decomponha cúbico de corpo centrado mais ortorrômbico porque como não comporta o Carbone cúbico de corpo centrado ele tem que se rearranjar ali uma outra fase então aqui o meu Gama Alfa mais

fe3ce o fe3c que tava ali continua fe3c aqui aí o outro também o F3 ele continua existindo aqui embaixo então ele também continua fe3c então isso aqui é o que eu teria Ah sim ok que quer dizer isso perlita mas cementita é além de bonita e cementita pura continua sendo cementita Então os microconstituintes observados em ferro fundido hipereutético na temperatura ambiente serão ledeburita mais semente tá não confundam fase com microconstituintes além de bonito é composta por duas fases a ferrita e o F3 e assim como a técnica é composta por duas fases ferrita mais fe3c

porém a forma que essas frases se apresentam na ledeburita São distintas e as propriedades mecânicas também posso ter sim um microconstituinte composto por uma única fase não tem problema nenhum nesse caso aqui não é composto por uma única fase é composto por duas então com isso a gente finaliza nossa aula de ferro fundido e se você gostou e se inscreve no canal ativo Sininho e deixe seu like aí no canal
