Alinhamento Bombas Hidráulicas (Plano Horizontal e Vertical) Alinhamento Paralelo

oi oi pessoal tudo bem hoje a gente vai tá dando continuidade nossos vídeos aí referente a parte de alinhamento de bombas hidráulicas hoje a gente vai estar fazendo uma análise de alinhamento paralelo né com base em uma situação-problema o que acontece o alinhamento paralelo ou o desalinhamento paralelo ele toma como base os dois planos né gente tinha comentado no último vídeo né então ele vai levar em consideração o alinhamento no eixo horizontal né implantar considerando esses bolso aí a relação do lixo horizontal né e também do eixo vertical né então você acaba tendo esses dois

esses dois eixos né então o objetivo é justamente fazer com que o eixo de propagação tanto da bomba como do motor eles fiquem de forma com linear né o primeiro ponto importante é entender o seguinte alinhamento como eu tinha falado último vídeo a gente vai levar tem três possibilidades né alinhamento tô precisando de um exemplo utilizando esquadro né você tem alinhamento mais complexo não é utilizando relógio apalpador que no caso que a gente vai estar fazendo o cálculo aqui e também alinhamento por meio de alinhador a laser né que aí acaba sendo o mais preciso

né mas aí você acaba tendo que ter que ter um investimento maior na compra do equipamento independente disso o grande detalhe é tem um elemento de referência em relação ao outro né não dá para você ficar fazendo alinhamento é sem planejamento é como eu falei no último vídeo esses alinhamento se eles acabam é gostando nem um pouco de tempo é por causa da localização ou do peso especificamente da bomba e do motor neves calça que vão ser necessários utilizar enfim uma série de situações que acabam fazendo com que esse tipo de alinhamento ele seja um

pouco mais complexo mas o primeiro ponto é ter uma em relação ao alinhamento que significa eu sempre vou ter que escolher ou a bomba ou motor para ser referência né normalmente a referência e a gente vai levar em consideração o elemento mais complexo de se movimentar né então exemplo se a bomba ela já tiver com a tubulação instalada e foram tubulação muito rígida de fazer execução fica muito mais fácil de fazer o movimento do motor né já no motor ele é muito pesado ele tá numa situação difícil de movimentar mais fácil movimentar bomba motor serve

de referência e você movimenta a bomba para que ela fica alinhada em relação ao motor né então o vice-versa então o primeiro ponto é ter a referência para executar o alinhamento esses alimentos ele ele tem uma característica bem interessante é o seguinte mas você vai estar colocando o relógio apalpador em um determinado ponto do acoplamento e esse ponto ele vai ser a referência zero né ou seja onde você vai estar acertando o relógio para que ele fique zerado bom e quando você girar o acoplamento né sigilo os dois acoplamentos ao mesmo tempo quando girar esse

acoplamento que acontece é importante você marcar quadrante no acoplamento né normalmente aí 4 quadrante né porque se você for fazer uma análise por ponto da periferia do acoplamento o alinhamento ele vai se tornar muito complexo então marcar esses quatro pontos aí é fundamental né se tiver com um piloto marcador industrial importante até para tomar como referência né ou tem algum caderninho ali pra tá anotando então esses pontos aí são primordiais e esse alinhamento ele ocorre justamente com o uso do relógio apalpador é um detalhe importante o suporte para esse tipo de alinhamento ele é um

suporte é diferente né isso porta ele vai tá pegando de um ponto do acoplamento do eixo né especi é né então isso porta ele vai tá pegando no ponto e o relógio ele vai estar justamente ali e contato né com a área de alinhamento né então aí tem tem esse detalhe então esse suporte ele acaba sendo fixo né no acoplamento no eixo e é importante que essa relação é de alinhamento ela tem como base aí uma segurança geométrica né do elemento não seja você tenha o mínimo de folga possível né para fazer essa essa verificação

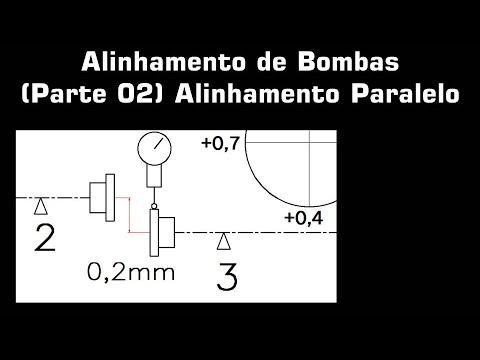

é porque o alinhamento ele ocorre pelo eixo né o eixo é que tem a base de alinhamento acoplamento é um elemento que fica ali fixado ao extra você tem acoplamento chavetado enfim tão importante que tem essa essa análise primeiro nem de onde vai estar fixando e tomar cuidado na fixação para que não tem nenhuma folga e venha prejudicar a tua medição referente é muito bom é aqui eu tenho justamente uma situação criada né para gente analisar essa questão bom aqui a gente tem o elemento de referência né ou seja olha a mente de referência aquele

elemento que vai estar fixo e esse elemento de referência ele está justamente com o suporte do relógio fazendo a medição no outro elemento que vai ser alinhado né então aqui a gente vai fazer o seguinte que a gente vai supor que seja motor e aí e aqui muito e esse elemento que vai sofrer o alinhamento né vamos considerar ele como sendo a bomba e lembrando que o giro ele ocorre de forma combinada né seja os dois giros para ter essa referência então o que acontece quando ocorreu esse giro né eu primeiro ponto aqui a referência

né aqui do zero então quando eu não ocorreu giro ele marcou 0,7 ou sete décimos de diferença né nesse plano horizontal esquerdo né ele marcou menos três décimos no horizontal direito e marcou quatro décimos no vertical inferior né então aqui a gente tem um vertical inferior vertical superior e o horizontal esquerdo e horizontal direito aí para gente ter a referência então esse essa posição que vocês estão vendo aqui ela representa justamente a face de uma copo lamento né é como se fosse aqui a face do acoplamento a fazer que o esboço o local promete que

tá sofrendo né lá medição com base no acoplamento que tá como referência né então o relógio ele vem desse ponto para esse aqui né então essa medição aqui ela representa justamente essa face aqui né então essa face aqui tá bom que é para servir de referência aí para quando a gente for analisar os deslocamentos beleza bom então aqui ó as referências já estão aqui marcado né e esse alinhamento ele tem que ocorrer sempre de forma organizada não dá para fazer a referência de movimentação dos dois eixos ao mesmo tempo né então você faz logo horizontal

ou faz logo vertical e depois faz o que ficar faltando bom primeiro ponto aqui a gente vai analisar essa é a o deslocamento vertical o que acontece se eu tô analisando o julgamento vertical a minha preocupação vai ser só e essas duas referências aqui o zero e o quatro décimos o que significa na prática aqui essa relação supondo que essa marcação vermelha ela seja o elemento que vai ser alinhado e essa marcação aqui azul seja o alimento é de referência que acontece o vermelho que é o que está sendo alinhado ele tá mais baixo do

que o de referência é se você observar que ele tem clicando aqui mais quatro décimos ou seja significa que ele tá mais baixo do que o elemento de referência então o relógio apalpador ele sofreu pressão na sua área de contato fazendo com que o mostrador de jogasse de forma positiva né então é o primeiro ponto então a gente já sabe que o deslocamento desse elemento é que vai ser alinhado é porque ele vai precisar subir agora só que ele vai subir quanto ele vai subir quatro décimos a gente tem que entender o seguinte a esse

deslocamento ele toma como base o que o centro ou do eixo do acoplamento né porque quando a gente faz a fixação do elemento e gira ele é o eixo que vai ser a referência não é propagação ela parte justamente ali no centro né os por aí o aluno imaginar ela vai estar partindo do centro então nesse caso o que é que a gente tem que ficar atento é que o deslocamento ele vai ser sempre de forma espelhada então nesse caso aqui quando tá indicando quatro décimos significa o seguinte que o deslocamento real entre o centro

de linhas é de dois décimos como tá aqui marcado então o elemento que tá mais baixo que o elemento que vai ser alinhado ele vai precisar subir dois décimos né então essa questão de subir significa o seguinte para o elemento que vai sofrer o alinhamento é supondo aí hoje as áreas de contato né na base dele e supondo que a gente esteja vendo aqui do plano superior e nem tá aqui vamos supor dessa forma aqui aqui é o eixo aqui tem o corpo do elemento e aqui a gente tem os pontos de referências que são

justamente os pés de apoio né então significa que esses pés de apoio eles vão precisar de que de dois décimos de cálcio em cada um deles para que eles venham a compensar esse deslocamento né então colocando o cálcio nos pés dois décimos de cálcio para fazer com que ele suba e e venha ter a tendência a ficar alinhado por que venha ter a tendência é sempre importante depois de colocar os calços realizar novamente a verificação do alinhamento né porque como é o alinhamento de forma complexa pode ser que tenha tido algum erro aí na análise

de verificação e esses dois décimos que você colocou de cálcio ele venha quando você for analisar presente pode ser que fica um pouco maior né do que deveria ficar né isso e às vezes por causa da destreza mesmo da medição então sempre fizer a compensação dos calços médio novamente para ver se tem alguma coisa ali interferindo então é um ponto é importante bom a segunda consideração ela justamente da referência horizontal então na referência horizontal eu só vou me preocupar com esse deslocamento aqui mas 7:10 e mais três décimos o que significa na prática aqui já

tá marcado aqui embaixo bom então esse vermelho aqui ele representa o elemento de referência e o preto ele representa o elemento que vai ser alinhado se você observar na educação a gente tem justamente para esse lado esquerdo mais sete décimos né então o que significa que ele tá mais para a esquerda do que para a direita não seja cilada que ele tá positivo né então o elemento ele tá tendo tendência para esquerdo sete décimos por um lado menos três décimos para o outro né você já no outro já tá inverso nessa mais baixo então primeiro

ponto que a gente tem que entender o seguinte no na última explicação a gente já tinha verificado que o elemento que vai sofrer a referência ele vai precisar subir nesse caso aqui o alimento que vai sofrer a referência ele vai precisar sofrer o movimento da esquerda para direita ou seja vindo para esse sentido é o primeiro ponto que a gente tem que analisar agora o quanto é que ele vai ser deslocado é a relação do deslocamento a gente sabe que o deslocamento ele ficou aqui para esquerdo né então ele vai precisar compensar para a direita

só que no deslocamento se soma algebricamente os valores ou seja mais sete e menos três que na verdade ou menos três aqui algebricamente o deslocamento foi de três décimos então ele teve três décimos nesse ponto e sete nesse outro então a gente precisa somar os dois que vai dar justamente o que mm de deslocamento só que aí a mesma situação do anterior o alinhamento ele é pelo centro então como alinhamento é pelo centro significa que na verdade não é um milímetro deslocado né ele tá ele tá ele tá indicando um milímetro deslocado pela periferia do

eixo mas pelo centro do eixo é apenas cinco décimos de milímetro então nesse caso aí ele precisa ter cinco décimos de milímetro deslocado da esquerda para a direita para compensar o desalinhamento e nem tão eu o ponto é importante aí para analisar é normalmente suportes quando se vai se tem essa característica mais complexa de motor e bomba normalmente eles vêm com um fuso no nos pés não suporto confuso nos pés para que você consiga deslocar ele girando não é o elemento né as vezes em vezes que não vem então você vai ter que deslocar o

motor ou a bomba né por meio de algumas pancadas o força mesmo ali para deslocar então aí o problema está justamente no controle dessa força normalmente você vai ter que fazer o deslocamento mínimo fazer uma verificação novamente e e entender o conta que ele está deslocado tá bom nos próximos vídeos a gente vai tá falando sobre deslocamento angular né e lembrando sempre que esses desalinhamentos eles não aumente acontece de forma paralela e angular ou seja o deslocamento o diz alinhamento é combinado tá bom e se inscrever no canal toda semana teve
