Instalação e Utilização do Teodolito Eletrônico - UFF

Olá pessoal, tudo bem? Meu nome é Carlos Eduardo. Eu sou o Vinicius E eu sou a Bianca e nós somos os monitores de topografia da Universidade Federal Fluminense.

Nós fizemos esse vídeo como projeto de monitoria afim de auxilar as aulas de topografia e retirar as dúvidas dos alunos. Então, assitam aí! Olá pessoal, tudo bem?

Meu nome é Carlos Eduardo e eu sou monitor de topografia aqui da Universidade Federal Fluminense. Hoje eu vou estar ensinando como é feita a centragem e a calagem do teodolito ou de uma estação total. Aqui no nosso caso, nós vamos estar utilizando um teodolito eletrônico.

Vamos utilizar aqui um marco topográficos aleatório pois devido ao barulho estamos gravando no meio de um gramado para captarmos melhor o aúdio. Os marcos topográficos ou pontos onde serão estacionados o teodolito podem ser feitos como esse, de metal, presos em rochas ou em um pavimento de concreto Ou serem piquetes, pois vão depender da utilização e por quanto tempo eles serão necessários para utilizações futuras Esse aqui é o tripé que nós utilizamos para montar o teodolito em campo. Ele tem duas travas, a trava de pressão e a trava de parafuso.

E primeiro devemos destrava-lo para podermos coloca-lo em posição com uma altura agradável para a utilização. Lembrando sempre que devemos considerar a altura do equipamento após instalado sobre o tripé. A altura para utilização ficará um pouco mais alto que a base do tripé.

Devemos posicionar o tripé sobre o eixo do ponto tentando deixa-lo o mais alinhado que puder. E a base, onde será instalado o equipamento, o mais horizontal possível para facilitar o nosso trabalho futuramente. Agora já com o tripé posicionado iremos pegar o equipamente dentro da caixa de proteção.

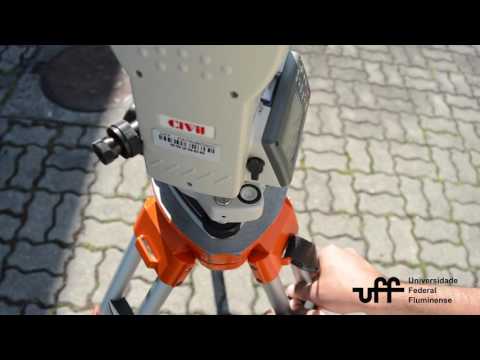

Iremos aparafusar o parafuso do tripé na rosca que fica na base do equipamento. Na hora de prender o equipamento ao tripé não devemos apertar o parafuso com muita força para não estraga-lo, basta trava-lo e está pronto Ele estará preso ao tripé Feito a instalação do equipamento sobre o tripé devemos fechar a caixa para evitar que insetos e outros objetos venham a cair e futuramente venham a danificar o equipamento quando estiver guardado. Após a instalação do teodolito sobre o tripé devemos verificar, através do prumo optico, se o eixo do equipamento encontra-se sobre o eixo do ponto que desejamos fazer a instalação.

Caso o eixo do equipamento não esteja sobre o eixo do ponto devemos mover duas das pernas do tripé e utilizar o prumo optico simultaneamente posicionando o equipamento sobre o ponto. Não é necessário deixar exatamente em cima do ponto mas devemos deixa-lo próximo para fazermos o ajuste fino depois. Devemos agora, fincar as pernas do tripé no solo para evitar que ele saia do lugar.

Isso é feito posicionando o calcanhar na perna do tripé e jogando o peso do corpo. Agora nós iremos fazer o ajuste do nível esférico que fica na base do equipamento. Este ajuste é feito através das travas de pressão do tripé.

Como podemos ver aqui, o nosso nível esférico encontra-se desnivelado portanto devemos nas pernas do tripé para nivela-lo Aqui no nosso caso, nós devemos começar mexendo primeiramente nesta perna pois a bolha do nível está indo na mesma direção que ela. Portanto, pisamos na perna do tripé para evitar que ele saia do lugar soltamos a trava de pressão e movimentamos a perna para baixo ou para cima afim de ajustar o nível esférico. Como podemos ver, o nosso nível esférico continua desnivelado mas agora encontra-se na direção de outra perna portanto, devemos mexer na outra perna para ajustarmos o nível esférico.

Realizando o mesmo procedimento, colocando o calcanhar na perna do tripé aliviando a trava de pressão e movimentando a perna do tripé para cima ou para baixo. Pronto, agora o nosso nível esférico já está nivelado. Pronto, agora que nivelamos o nível esférico iremos fazer o ajuste fino do posicionamento do eixo do equipamento sobre o eixo do ponto.

Este ajuste fino é feito através do parafuso do tripé que prende o equipamento onde devemos afrouxa-lo um pouco para movimentarmos o equipamento sobre a base do tripé mas sem deixar-lo solto não sendo possível retira-lo. Após fazermos o ajuste fino do eixo do equipamento sobre o eixo do ponto iremos apertar novamento o parafuso que prende o equipamento ao tripé. Após niverlarmos o nível esférico, iremos nivelar agora o nível tubular, que fica em cima do visor no teodolito.

Devemos centralizar a bolha que ar que há dentro do nível tubular para nivelar o equipamento. Como podemos observar no vídeo o nosso nível tubular ou cilindrico encontra-se desnivelado. Para fazer o ajuste do nível cilindrico devemos deixar a face equipamento voltada primeiramente para dois parafusos calantes e devemos gira-los simultaneamente para dentro do equipamento ou para fora do equipamento para ajustar o nível cilindrico.

Pronto, a primeira parte do ajuste do nível cilindrico está pronta. Agora devemos girar o equipamento em 90º e ajustar o terceiro e ultimo parafuso calante Pronto, após ajustarmos o nivel tubular para os dois primeiros parafusos calantes iremos ajustar o terceiro e ultimo parafuso calante. Neste caso, devemos girar apenas o terceiro e ultimo parafuso calante.
