E aí [Música] A análise granulométrica consiste na determinação dos tamanhos das partículas e suas respectivas porcentagens de ocorrência na amostra de solo e para realização do ensaio são necessários uma massa de solo almofariz de Porcelana em um degrau funil Becker densímetro pincel agitador manual duas provetas de 1 litro solução de hexametafosfato de sódio escova metálica termômetro conjunto de peneiras corpo metálico com chicanas e preta com água destilada e cronômetro no almofariz de porcelana coloca-se amostra de solo com auxílio da mão de grau storrow se o material até se obter uma porção homogênea sem a presença

de Torrões E aí e a seguir amostra passada pela peneira de malha 2mm caso fique algum Torrão o solo deve ser novamente destorroado E aí é devido ao fato de que toda a amostra passou pela peneira 2mm é uma necessária a realização da etapa de peneiramento Grosso a próxima etapa é a sedimentação para sua realização é necessário a produção do defloculante 45,7 gramas de hexametafosfato de sódio devem ser colocadas em 1 l de água destilada essa solução utiliza-se 125ml para o ensaio e com o auxílio de uma balança de precisão toma-se cerca de 70 gramas

do solo passado na Peneira dois milímetros e em seguida adiciona-se 125 ml da solução de defloculante amostra deve permanecer na solução por um período mínimo de 12 horas é e após 12 horas amostra de solo em suspensão é transferida para o copo metálico com chicanas E então levado ou agitador por 15 minutos e E aí [Música] [Música] E aí E aí E aí E aí [Música] E aí [Música] E aí [Música] E aí E aí e com o auxílio do Funil de vidro amostra transferida para aproveitar de 1 litro e aproveita deve ser completada com

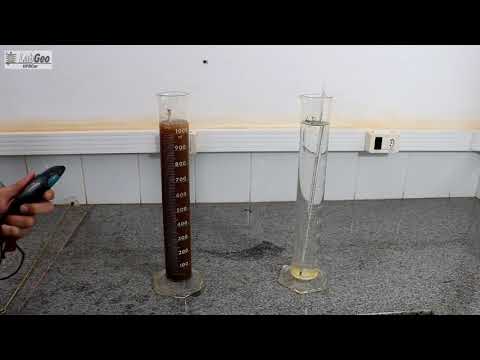

água destilada até a marca correspondente a 1000 ml é uma segunda aproveita também deve ser preenchido até 1000 ml porém somente com água destilada essa aproveita auxiliará Como suporte para o termômetro e densímetro um e a seguir coloca-se o agitador manual dentro da proveta com solo Esta etapa consiste em agitar a amostra de solo inserido a densímetro na suspensão E aí E no momento que o densímetro entre em contato com a água ou cronômetro é acionado e nos tempos pré-estabelecidos na NBR 7181 realiza-se as leituras simultâneas o densímetro e do termômetro e após o início

do ensaio o densímetro permanece submerso até o Templo de dois minutos após esse tempo ela é retirado da aproveita com solo e colocado na proveta auxiliar com a água destilada cerca de 30 segundos antes do tempo da leitura ou densímetro a colocado novamente na amostra de solo esse procedimento permite uma leitura mais nítida E aí [Música] E aí E aí [Música] E aí E aí E aí E aí E aí [Música] E aí [Música] e aqui em detalhe pode-se visualizar o densímetro na suspensão de solo e finalizada a última leitura que corresponde a 24 horas

após o início do ensaio a suspensão de solo é passada pela peneira de abertura 0,0 75mm Todo o material existente dentro da proveta deve ser retirado com ajuda da então lavado em Água corrente e o material retido na Peneira 0,075 MM então transferido para uma vasilha de vidro esta vasilha colocada na estufa A 105 graus por 24 horas este passo consiste na evaporação da água presente no solo para que em seguida seja realizada a etapa de peneiramento fino e o peneiramento fino consiste em separar o solo com auxílio de um conjunto de peneiras pré-estabelecido e

para tal monta seu conjunto da seguinte maneira fundo metálico peneira de abertura 0,075 MM seguida da peneira 0,15 0,25 0,42 0,6 e 1,2 MM a é montado conjunto de peneiras o solo presente na vasilha é retirada com a escova metálica e transferido para o conjunto e o conjunto então levado ao ditador de peneiras e agitado por 15 minutos E aí [Música] E aí E aí E aí E aí E aí E aí e finalizada a etapa de agitação remove-se o solo retida em cada peneira e determina-se a sua massa E aí [Música] [Música] [Música] E

aí E aí E aí E aí E aí [Música] E aí E aí [Música] E aí E aí E aí
