0101 Conceitos Básicos de Geoprocessamento

olá eu sou professor sérgio vicente vencer bambu kian do laboratório de geotecnia e geologia na universidade presbiteriana mackenzie geoprocessamento um exemplo clássico de o processamento é o caso ocorrido em 1854 em um bairro de londres onde estava vendo uma epidemia de cólera a cólera é causada por água contaminada e o doutor john snow estava tendo dificuldade em localizar a fonte da epidemia foi feito então um mapeamento dos casos de morte por cólera e o mapeamento dos poços de abastecimento de água em cima disso foi feita uma análise parcial e foi localizado o poço que estava

contaminado e foi feita a interdição desse poço localizado na broad street esse mapa mostra claramente a situação da época os pontos vermelhos são os pontos onde ocorreram casos de morte por cólera os pontos em azul são os postos de abastecimento de água ea gente pode ver que o poço da brook street que também no centro é um poço que está contaminado pois a maioria dos casos de cólera estão ocorrendo em torno desse poço o geoprocessamento consiste na utilização de técnicas computacionais e matemáticas para obter e analisar informações espaciais neste exemplo da epidemia de cólera se

tivéssemos uma listagem com os endereços de todos os postos de abastecimento de água e uma listagem com todos os endereços de mortes por cólera seria muito difícil de analisar essas informações uma vez colocando as informações em cima de um mapa conseguimos ver a inter relação entre elas e conseguimos concluir que um dos poços estava contaminado pelo fato da maioria dos casos de cólera ocorrer em torno daquele poço então muitas vezes um conjunto de informações ele não consegue ser analisado se não estiver diretamente relacionado à posição dos acontecimentos pois existe uma relação especial entre os dados

todos os dados envolvidos em projetos de geoprocessamento e devem ser georreferenciadas ou seja devem possuir uma localização jogo a áfrica precisa como por exemplo endereço coordenadas geográficas ou outras um outro exemplo interessante que eu sempre comento com os alunos aqui do mackenzie é que quando eles entraram pelo vestibular eles fizeram um cadastro onde colocaram uma série de informações como o nome é o nome do pai o nome da mãe cpf rg documento que essas informações não são suficientes para você trabalhar com geoprocessamento mas a partir do momento que você insere uma informação que permita localização

geográfica como por exemplo o endereço do aluno aí as técnicas de geoprocessamento podem ser aplicadas eu posso analisar por exemplo quais são os alunos que moram a menos de três quilômetros do mackenzie ou qual porcentagem de alunos que moram na zona sul e assim por diante o geoprocessamento utiliza diversas tecnologias para coleta armazenamento tratamento análise a apresentação e consulta de informações espaciais para coletas são utilizados por exemplo gps e radar satélite sensores remotos para armazenamento são usados os bancos de dados geográficos para o tratamento e análise de informações é utilizada haja estatística análise antropológica processamento

de imagens para o uso integrado mais comum é a utilização do psi guiou jes que é o sistema de informações geográficas o gps o sistema de posicionamento global é um sistema utilizado para determinar a posição geográfica de um objeto na superfície terrestre ou no espaço diversos países têm um sistema de posicionamento global o mais famoso é o gps que americano que é constituído de 24 satélites em órbita terrestre a uma altitude aproximada de 20 mil e 200 quilômetros outros países também têm interesse em dominar essa tecnologia então a rússia está desenvolvendo seu sistema de posicionamento

global a união européia china o japão e aqui no brasil quinze tem um projeto de desenvolvimento de um sistema equivalente a um gps sistema de posicionamento global chamado joão local e sistema de posicionamento que estamos desenvolvendo ele é constituído de quatro bases na superfície terrestre e uma repetidora no espaço essa repetidora pode ser um canal de satélite pode ser um balão pode ser um avião vant é esse sistema permite a localização de alvos remotos permite sincronização de relógio remoto e permite a navegação na repetidora do transponder algumas aplicações de processamento estão presentes no nosso dia

a dia como as ferramentas do google maps google earth que permitem a localização de pontos o traçado derrotas auxiliam na logística permitem o cálculo de áreas e de distâncias uma outra aplicação são os mapas de temperatura que podem ser vistos nos jornais e nas revistas mapas de trânsito em tempo real podem ser encontrados na internet através do celular é importante ressaltar que esses mapas de trânsito em tempo real não são apenas imagens existe uma tabela de tributos associados a esses mapas com informações de cada trecho de via como por exemplo a velocidade atual em cada

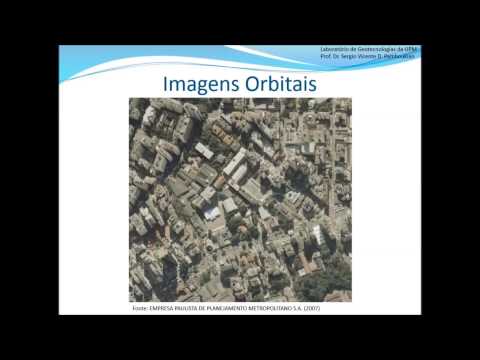

trecho existe também uma lógica computacional que analisa essas informações que geram mapa adequado velocidades inferiores a 30 quilômetros por hora por exemplo são trechos de vias que são pintados em vermelho velocidades entre 30 e 50 quilômetros por hora são pintados de amarelo velocidades acima de 50 quilômetros por hora são pintados de verde e assim por diante as imagens utilizadas nos sistemas de processamento podem ser obtidas de várias formas por exemplo imagens orbitais obtidas através de satélites outra forma é o sensoriamento remoto que permite a captura de imagens em diferentes comprimentos de onda uma imagem padrão

uma fotografia formada basicamente por três bandas é o formato conhecido como rgb rede globo elas são as bandas relativos ao vermelho ao verde eo azul no sensoriamento remoto existem mais bandas né 678 bandas com os sensores que são sensíveis por exemplo ao infravermelho é ultra violeta sensores sensíveis ao calor dependendo do comprimento de onda cada objeto vai refletir uma porção dessa radiação aqui podemos ver uma imagem de sensoriamento remoto da região de manhattan cinco dias após o atentado terrorista de 11 de setembro de 2001 onde existem ainda focos de incêndio que podem ser observados na

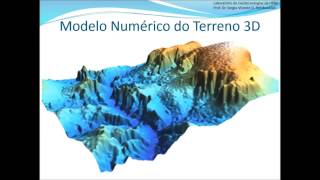

região do outro e center vários satélites podem ser utilizados para o sensoriamento remoto os mais comuns são nua landsat spot góes e outros outra forma de obtenção de imagens em 3d através do laser scanner ou scanner 3d faz uma varredura do ambiente e gera pontos tridimensionais que podem ser depois reconstruídas numa perspectiva em 3d geoprocessamento também pode ser aplicado para verificar mudanças ocorridas na superfície terrestre ao longo do tempo neste link podemos observar as imagens de antes e depois da tsunami ocorrido no japão em 2009 são imagens do new york times onde você pode ver

a destruição ocorrida pela tsunami do lado direito vemos a imagem após o ocorrido e no lado esquerdo da imagem anterior com esses slides gente pode enxergar melhor é se esses quatro reatores são aqueles que foram destruídos pelo tsunami eles estão inteiros aqui antes do ocorrido e após adicional encolhe o estado que ficaram é temos outras imagens aqui o antes eo depois as aplicações do geoprocessamento hoje em dia estão espalhados por todas as áreas da engenharia civil por exemplo o geoprocessamento é utilizado para levantamentos aerofotogramétricos utilizados para a marcação dos loteamentos urbanos o estudo de escoamento

do trânsito também para demarcação de referências e empreendimentos quando você vai construir uma estrada e uma ponte ou qualquer outra edificação para acompanhamento de obras e empreendimentos para planejamento e gestão de redes de utilidades como redes de abastecimento de água e coleta de esgoto de telefonia e de tv a cabo para o mapeamento de uso e ocupação do solo os biólogos utilizam para mapeamento de espécies vegetais e utiliza imagens de satélite para classificar os tipos de vegetação já o pensamento também é utilizado para monitoramento ambiental de mananciais e áreas sensíveis apoio à execução de políticas

públicas de gestão de risco e urbanismo e gestão de cidades a utilização de sensores baseados em radar para prospecção de minérios engenharia de produção utiliza geoprocessamento para auxiliar na logística para escolher as melhores rotas para distribuição de carga otimização de recursos como força de vendas e com disponibilidade de serviços de uma organização a gestão municipal utiliza o geoprocessamento para relacionar os postos de saúde com a população atendida a localização das escolas com endereços dos alunos em potencial a pavimentação em relação às ruas de maior movimento o geoprocessamento também é utilizado no cadastro mobiliário onde se

relaciona os cadastros urbanos sua localização espacial os valores cobrados a situação de cada contribuinte também existem aplicações no agronegócio para monitoramento previsão de safras planejamento e uso do solo gestão de bacias e drogas áfricas tratamento de curvas de nível para plantio e detecção de pragas serviços públicos de saneamento energia elétrica e telecomunicações prevenções de desastres naturais saúde pública que é o caso do mapeamento de endemias como exemplo visto anteriormente da epidemia de cólera e muitas outras aplicações seguem aqui algumas referências utilizadas para a criação desses lights mais algumas obrigado pela atenção de todos até a

próxima
