Aula 8 - Principais Aplicações do Diodo

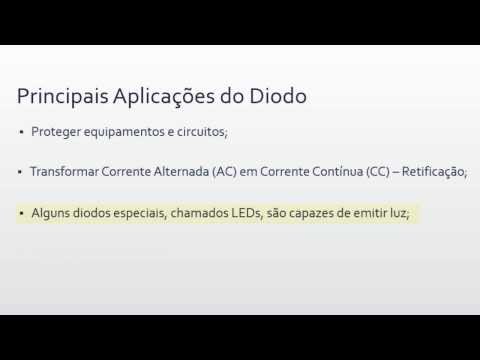

[Música] bom quando a gente tá estudando alguma coisa é interessante a gente saber as aplicações né Para que que serve esse nosso objeto de estudo então eu resumi algumas das principais aplicações do diodo né Para que que ele serve onde ele pode ser aplicado claro que são apenas algumas existem várias outras né talvez essas sejam as principais se eu não esqueci de nenhuma onde a gente vai ver para que que o diodo serve para que que essa característica dele de conduzir em um sentido e não conduzir no outro sentido pode ajudar aí na prática Então

a primeira característica é proteger equipamentos e circuitos Claro eh Às vezes você tem um relógio de parede ou um rádio ou vamos Imar um controle remoto de uma televisão e pode acontecer de você ligar a pilha desses aparelhos ao contrário é normal você não presta atenção e liga ao contrário e na eletrônica Existem muitos componentes que são sensíveis se você ligar oo contrário eles queimam então para não deixar que a corrente circule quando você liga a quando você alimenta o circuito ao contrário você pode colocar um diodo ali quer dizer a corrente usando o diodo

você só vai deixar com que a corrente circule em um sentido se você ligar a pilha ou a bateria ao contrário o diodo vai cortar e não vai deixar que a corrente circule queimando ou danificando o o aparelho tá Então essa é uma aplicação em que o diodo ele é utilizado na prática e é muito simples de entender né todo mundo consegue entender e o diodo também ele entrando nessa ainda nessa parte de proteger equipamento de circuitos o diodo ele é usado para proteger circuitos contra a força contra eletromotriz que acontece quando a gente tem

um equipamento bobinado como por exemplo um relé ou um motor né E quando nós desligamos essa bobina quando nós desenergizado relé do motor essa bobina que estava energizada ela o campo magnético recai sobre ela e induz uma tensão e uma corrente muito alta no circuito então é colocado um diodo em antiparalelo com essa bobina para fazer com que essa corrente fique circulando na própria bobina e não que ela saia e possa danificar outros componentes do circuito tá então esse é um outro uso em que o diodo protege os componentes de um circuito no caso o

circuito que tenham cargas indutivas da força contra eletromotriz tá Também conhecido aí como diodo roda livre tá eh se vocês não entendem muito bem isso que eu essa segunda utilidade que eu expliquei agora não tem problema tá vocês podem pesquisar aí no no Google ou em algum outro site sobre o diodo roda livre ou sobre a força contra eletromotriz que vocês vão ter uma ideia isso aí a gente pode explicar uma outra vídeoaula então primeira aplicação do do diodo proteger equipamentos e circuitos elétricos e eletrônicos a segunda grande aplicação do diodo né talvez a principal

ou uma das principais é transformar corrente alternada em corrente contínua que é o processo que nós chamamos de retificação nós vamos ver muito esse processo de retificação nas próximas videoaulas e é uma das principais aplicações do diodo vocês sabem que a energia a eletricidade que vem na tomada das nossas casas é em corrente alternada mas a maior parte dos equipamentos funciona na realidade com corrente contínua então na fonte desses equipamentos ou até mesmo dentro desses equipamentos é feito uma conversão da corrente alternada que vem da tomada para a corrente contínua que vai servir para abastecer

o aparelho esse fenômeno Esse perdão esse processo é chamado de retificação e é uma das principais aplicações do diodo tá E é usado em todo lugar gente retificação é usado em praticamente todos os equipamentos eletrônicos então terceira aplicação do diodo alguns diodos especiais chamados leds são capazes de emitir luz então para quem não sabe os LEDs são aquelas lampadinhas que acendem né que que servem de indicador para quando um aparelho tá ligado uma TV tá ligada né E algumas lâmpadas hoje em dia até são feitas de LED e esses leds são diodos só que são

diodos que quando polarizados diretamente eles emitem luz tem uma janela e a composição química deles é um pouco diferente de modo que quando a corrente elétrica passa por eles ele gera uma radiação Luminosa que sai sai por essa janelinha que tem nele e emite luz de forma que a gente consiga enxergar essa luz então o LED é usado aí em todo lugar em semáforos em até no controle remoto que eu falei agora H pouco né na ponta do controle remoto tem um LED que emite uma luz invisível uma luz infravermelha para indicar pro aparelho receptor

O que você quer fazer Qual a função que você mandou se aumentar volume mudar de canal Enfim então Eh os LEDs são um tipo especial de diodos dentre outros tipos especiais de diodos também a quarta aplicação do diodo é forçar quedas de tensão ou seja se eu tenho circuito eh se eu tenho uma bateria uma bateria de 12 v e eu preciso alimentar o meu circuito com 9 V um exemplo tá eu tenho uma bateria de 12 v e eu tenho que alimentar uma um um um circuito com 9 V eu posso usar o diodo

ou vários diodos no caso para forçar essa queda de tensão de 12 v para 9 V perdendo esses 3 V nos diodos né a gente viu que os jodos de silício a barreira de potencial deles Vale 0,7 V então para cada diodo de silício que eu coloco no meu circuito eu tenho uma queda de tensão de 0,7 V de modo que se eu colocar aí quro diodos de silício né 4 x 0,7 2,8 Se eu colocar quatro diodos de silício eu vou ter uma queda de tensão de 2,8 v e aí eu teria numa entrada

numa bateria de 12 V colocando esses quatro diodos em série nós teríamos então uma queda de tensão de 2,8 v sobrando então pro circuito uma tensão de 9,2 v tá então eu posso usar o dioto também para forçar quedas de tensão nos circuitos Existem várias outras aplicações do diodo existem vários tipos de diodos especiais né como o o varicap o diodo zenner o diodo shoty dentre outros mas a gente deve chegar a falar deles mais para frente tá essas quatro aqui são as principais aplicações do diodo na eletrônica embora existam muitas outras Tá ok então

essa aula a gente reservou só para falar disso para não alongar muito e agora vocês têm uma ideia uma pequena ideia das grandes aplicações em que o diodo está inserido né muita coisa isso aqui é só uma parte como eu falei para vocês então É isso aí galera muito obrigado e até a próxima valeu
