e você vai conhecer agora uma das sete maravilhas do mundo moderno concreto ferro aço da comunhão homem-natureza nasce a energia sem fronteiras a iluminar o caminho de povos vizinhos E aí [Música] e na torre mais décadas o Brasil deu um salto desenvolvimento modernidade entramos no século 21 como uma das maiores economias do mundo em e a população quase dobrou em 30 anos gente Alegre valence somas e belezas diferentes como na natureza tão faceira tão generosa a Boa Terra banhada por muita água 8000 km de praias e Águas salgadas oito por cento da água doce do

planeta nossos Rios bem sem a terra dizem a Alma do Homem transportam e alimentam brasileiros de todos os cantos e o Rio Paraná um deles sabe ser particularmente Generoso aqui da comunhão homem-natureza nasce energia elétrica são 40 usinas Oi e a maior delas é usina hidrelétrica de Itaipu apontada pela sociedade americana de engenharia civil como uma das sete maravilhas do mundo moderno [Música] [Aplausos] Itaipu começou a nascer há milhares de anos quando a natureza desenhou o Rio Paraná entre Brasil e Paraguai majestoso caudaloso Paranazão como é conhecido pelos ribeirinhos foi na década de 50 que

o décimo morreu do mundo em volume de água aproximou os vizinhos é transformar a força da água em energia daria à luz um novo futuro em 66 Brasil e Paraguai assinaram a ata do Iguaçu em 73 o Tratado de Itaipu em 74 nasce a Itaipu binacional E aí maio de 1975 começa a construção da maior hidrelétrica do mundo multidão de homens e milhares de máquinas ocupam as margens do rio Paraná a 14 km de Foz do Iguaçu local da obra ilha de Itaipu palavra indígena que significa pedra que canta o ritmo é Alucinante desviar o

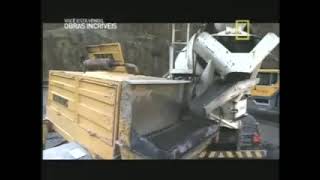

Rio para construir a barragem esse Calvário moldar o antigo leito armar monumentais ferragens lançar toneladas e toneladas de concreto tudo gigantesco colossal o desafiador uma é popéia que chegou a contar com 40 mil trabalhadores sete anos depois da barragem está pronta pronto o vertedouro que vai regular o nível do reservatório pronto o reservatório começa a instalação das unidades geradoras maio de 1984 depois de nove anos de obras Itaipu começa a produzir energia a água continua doce mas ganha força Colossal ao represadas pela barragem ela desce por um tubo de 10 metros de diâmetro e movimenta

a turbina que aciona o gerador cada unidade geradora como esta tem potência de 700 megawatts o suficiente para iluminar uma cidade de dois milhões e meio de habitantes Itaipu tem hoje 20 unidades geradoras em operação com potência instalada de 14 mil megawatts 10 máquinas brasileiras e paraguaias produzem aproximadamente 25 porcento da energia que movimenta o Brasil e noventa porcento da energia que movimenta o Paraguai uma energia limpa sem poluição melhor para o homem melhor para o meio ambiente e [Música] E aí a Itaipu a pedra que canta [Música] E aí e a hidrelétrica de Itaipu

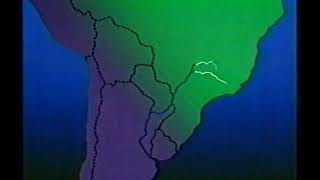

construída e operada por uma entidade binacional entrou em operação em 1984 [Música] o Rio Paraná Onde foi construída a usina forma-se no Brasil na confluência do Rio Grande Rio Paranaíba eu não gosto de 2.200 km margem o Paraguai atravessa Argentina forma o Rio da Prata que deságuam no Atlântico II e o potencial hidráulico do Rio Paraná e seus afluentes no Brasil é bem aproveitado mais de 30 usinas hidrelétricas construídas em construção ou projeto soma uma potência de 25 milhões de quilômetros excluído Itaipu Itaipu palavra indígena significa o som ou canto das Pedras no Rio e

e entre esta imagem e esta o canto mudou muito temos aqui os autos de Sete Quedas ou de Guaíra antes da formação do Lago de Itaipu e vamos agora confluência do Rio Iguaçu com o Rio Paraná entre Guaíra e a confluência do Rio Iguaçu o Rio Paraná delimita a fronteira entre Brasil e Paraguai no trecho de 190 km e e o desnível neste trecho é de 120 metros e a vazão média regularizada montante pelas usinas brasileiras ultrapassa 12 mil metros cúbicos por segundo [Música] o desnível vazão topografia favorável permite uma instalação em Itaipu de uma

potência de 14 milhões de quilômetros a maiores existentes numa única Central e a Central recebe anualmente cerca de 500 mil visitantes em e [Música] o local de construção de Itaipu sobre o Rio Paraná fica 20km antes da confluência com o Rio Iguaçu Onde estão situadas e preservadas as famosas Cataratas e [Música] E aí [Música] e a confluência do Rio Iguaçu com o Rio Paraná é ponto de interseção das Fronteiras de Brasil Paraguai e Argentina Unidos por duas fontes internacionais ponte Tancredo Neves sobre o Rio Iguaçu entre Brasil e Argentina Ponte da Amizade sobre o Rio

Paraná entre Paraguai e Brasil é a cidade Fronteira de Ciudad del Leste no Paraguai e de Foz do Iguaçu no Brasil tiveram um crescimento extraordinário a partir do início de construção de Itaipu e [Aplausos] em Foz do Iguaçu Metrópole turística com Aeroporto Internacional tem hoje duas atrações de vulto a 35 km uma da outra as Cataratas EA usina de Itaipu e [Música] E aí [Música] e o lago artificial formado pela barragem em também é atração turística em e o passeio de algumas horas tem o aparato de um cruzeiro marítimo II e o Tratado é e

a empresa autónoma que construiu e opera Itaipu foi fundada em 1973 chama-se Itaipu binacional e a empresa tem por sócios Brasil e Paraguai em partes iguais Já que as águas do rio Paraná no seu trecho fronteira a partir de Guaíra pertencem em condomínio aos dois países em qualquer aproveitamento neste trecho só poderia ser feito por concordância mútua de acordo com a ata do Iguaçu em 1966 confirmada pelo Tratado de Itaipu em abril de 1973 pelo tratado cada país tem direito a consumir a metade da energia produzida ou autorizar a cessão do excedente ao outro mediante

compensação monetária Como faz atualmente o Paraguai e os dois países pagam a empresa a energia que ele compra a empresa com essas receitas paga a sua despesa operacional e as dívidas contraídas durante a construção da obra o custo total em investimentos diretos somam mais de 11 milhões de dólares apenas Vinte por cento dos recursos são de origem externa e e a obra a Itaipu atual mesmo local em 1975 antes do início da obra [Música] e no local escolhido a largura do Rio é de 400 metros a profundidade máxima é de 60 metros o maciço rochoso

existentes oferece segurança total as Fundações e esse traçado é do canal de desvio na margem esquerda tarefa preliminar concluída em três anos é o canal escavado na rocha tem 2 Km de extensão largura de 150 metros de profundidade de 90 metros função permitir O desvio do Rio para a construção da barragem no seu leito natural de dentro do canal uma estrutura de concreto definitiva é parte integrante da obra dois arcos provisórios de concreto nas extremidades do canal e impediam a entrada da água até que fossem concluídas as escavações e a estrutura como a destruição dos

Arcos provisórios a vinte de outubro de 1978 a passagem da água pelo Canal permitiu o fechamento e a secagem do curso natural do Rio [Música] no recinto em cercado as obras de concreto foram iniciadas em janeiro de em 79 outubro de 1982 barragem concluída de dentro do canal de desvio o rio passa pelas aberturas Provisórias na base da estrutura a Treze de outubro de 1982 as comportas das doze aberturas adicionadas por sistemas Hidráulicos desceram em conjunto até encostar no fundo do canal e fechar morreu E aí a alteração concluída em oito minutos foi definitiva e

a primeira no gênero no rio desse porte há 14 dias após o fechamento as águas represadas atingiram 100 metros acima de ser um nível primitivo e começaram a passar pelo vertedouro o vertedouro de Itaipu tem 390 metros de largura e três calhas Independentes podem dar passagem a mais de 60 mil metros cúbicos por segundo e a vazão aqui observar é de apenas 6 mil metros cúbicos por segundo E aí a inspeção na rocha na base do vertedouro é rotina Mas não deixa de ser um modo emocionante de se ouvir a pedra cantar a E aí

é o Caminho das Águas e a água que passa pelo vertedouro é um belo espetáculo mas não produzem energia é a função do vertedouro é a regular o nível do Lago água que trabalha segue outro caminho o corpo principal das obras de concreto é composto de dois blocos solidários a barragem propriamente dita a casa de força que abriga as unidades geradoras em [Música] e o conjunto tem 273 metros de largura na base E aí em Poços e galerias de drenagem abaixo das Fundações estão na cota 9 Isto é nove metros Acima do Nível do Mar

o topo da barragem em ponto mais alto está na cota 225 ho [Música] e como num prédio que teria 75 andares e extensão de 1 km aqui ter elevadores E aí [Música] E aí [Música] e esses números não correspondem andares indicam a cota dos Pisos que servem o 44 por exemplo o último piso inferior dá acesso às Fundações da barragem [Música] E aí [Música] e o 144 corresponde ao nível das vias de acesso externas E aí [Música] e o 214 piso mais alto servido por elevador alcança as Galerias superiores de circulação e e na parte

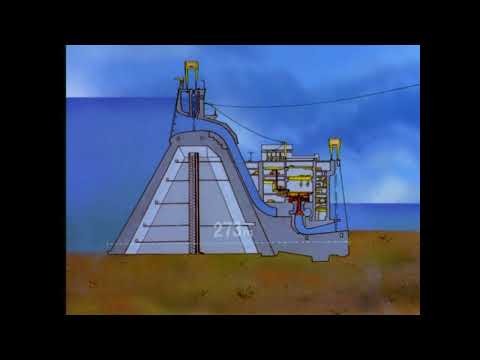

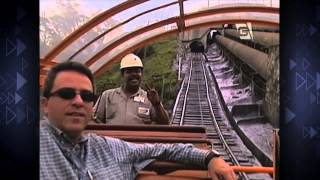

superior da barragem estão situadas as tomadas de água um para cada unidade geradora um conduto forçado de 142 m conduza a água até a caixa espiral onde aciona a turbina [Música] e os condutos forçados riscos aqui em sua parte externa tem diâmetro interno de 10,5 espessura de Aço de até 8cm e [Música] e os anéis metálicos que compõem os condutos forçados são montados no Paraguai e e a caixa espiral ou caracol tem diâmetro externo de quase 25 metros e E aí [Música] E aí [Música] E aí é o caminho da energia [Música] E aí nós

estamos no piso 108 da casa de força Hall galeria dos geradores e as unidades geradoras de Itaipu são iguais em seus componentes básicos antes de qualquer hidrelétrica diferem no entanto na potência na quantidade e nas dimensões a Dakota 81 a costa 108 oposto de cada máquina tem 27 metros de profundidade e é uma unidade completa a peça 6600 toneladas a moça quais são os componentes em os componentes são muitos entre os conjuntos mais importantes destacam-se a roda da turbina o estator eo rotor do gerador [Música] e a roda da turbina transportada numa peça única pesa

300 toneladas [Música] o peso do estator parte fixa do gerador já se aproxima de mil toneladas em e o rotor peça móvel acoplada turbina alcança perto de duas mil toneladas de peso correspondente a quatro mil carros pequenos e [Música] e a Usinagem dos eixos de acoplamento da turbina com gerador é das mais difíceis oitenta por cento dos componentes eletromecânicos de Itaipu incluindo eixos turbinas estatores rotores são de fabricação Brasileia E aí [Música] E aí [Música] E aí [Música] E aí e os geradores de Itaipu com uma potência de 700 megawatts são os maiores em operação

no mundo o volume de água necessário para acionar cada turbina é de cerca de 700 metros cúbicos por segundo o volume que passa pelas Cataratas do Rio Iguaçu nesta vista é de 1.400 metros cúbicos por segundo seria apenas suficientes para acionar duas turbinas de Itaipu [Música] com 20 unidades geradoras de 700 megawatts asseguram a potência final de 14 mil megawatts os 10 unidades geram e 50 Hertz frequência usada no Paraguai 10 geram em 60 Hertz frequência unificada para todo o Brasil e a rotação das turbinas em torno de 90 giros por minuto a energia gerada

atenção de 18 mil Volts no nível dos geradores uma galeria paralela abriga os transformadores que levam atenção para 500 mil volts e os transformadores alimentam a subestação blindada na corta 127 a subestação recebe toda a energia gerada em 50 e 60 Hertz AM em uma subestação blindada isolada a gás sf6 ocupa apenas um décimo da área de seria necessária para uma subestação convencional podendo ser situada a perto dos geradores melhora o rendimento na transmissão e a partir desta subestação de energia de Itaipu torna-se produto comercial despachado para os clientes e os brasileiros e paraguaios compõem

o corpo operacional da Usina responsável pela administração pelo controle da geração e do reservatório os testes EA manutenção dos equipamentos electromecânicos e electrónicos [Música] E aí engenharia de apoio sediada no local tem função preventiva relevante para o bom funcionamento da usina E aí E aí [Música] e a transmissão [Música] produtora de energia elétrica Itaipu binacional alta em português antes únicos Três empresas estatais Band Furnas Eletrosul e e essa subestação na margem direita do rio próximo à Central recebe a energia gerada em 50 Hertz a subestação de Furnas em Foz do Iguaçu recebe o excedente de

energia em 50 Hertz não consumido pelo Paraguai e toda a energia em 60 Hertz AM e a subestação sem dúvida a maior existentes tem capacidade para transmitir a mil quilômetros Toda energia produzida por Itaipu Furnas subsidiária da Eletrobras construiu e opera o sistema de transmissão no Brasil e e [Música] a configuração final do sistema é esta a subestação de Foz do Iguaçu recebe quatro linhas de 500 mil volts em 50 Hertz vindas da subestação da margem direita e quatro linhas de 500 mil volts em seus restos vendas diretamente da usina e num conjunto de edifícios

ou prédios das válvulas energia em corrente alternada em 50 Hertz é convertida em corrente e continuar de 600 mil volts [Música] duas linhas de transmissão transportam essa energia diretamente até a subestação de São Roque perto de São Paulo na subestação de São Roque válvulas idênticas às de Foz do Iguaçu convertem a corrente contínua e corrente alternada de 60 Hertz AM [Música] E aí energia de Itaipu que chega a subestação de Foz do Iguaçu em 60 Hertz e 500 mil volts é elevada para 750 mil voos nesta tensão utilizada no Brasil pela primeira vez três linhas

transportam essa energia até a subestação de Tijuco Preto também perto de São Paulo há 900 km de Itaipu a as duas subestações intermediárias fazem parte esse circuito na subestação de Ivaiporã 300 km de Foz do Iguaçu a Eletrosul recebe de Furnas a energia que compra de Itaipu uma das subestações de São Roque e Tijuco Preto em São Paulo a energia de Itaipu é injetada do sistema de transmissão regionais que servem principalmente os estados de São Paulo Rio de Janeiro e Minas Gerais e no total a energia de Itaipu só uma perto de 25 porcento do

consumo energético brasileiro a [Música] E aí [Música] há entre a decisão de se construir uma hidrelétrica e sua entrada em operação de qual em anos e para que uma hidrelétrica a posse operar a barragem que represa o Rio tem que estar concluída e já entrada em operação das unidades geradoras é progressiva Pode ser ajustada às necessidades da demanda elétrica E aí a cada unidade pode estar em operação em manutenção ou em montagem sem interferir umas outras [Música] nas unidades em montagem a tomada d'água e o tubo de sucção são fechados por comportas [Música] nascida exagerada

para a única segundo críticas ou critérios Itaipu de fato é muito grande a barragem tem extensão total de aproximadamente 8 km a casa de força 1 km e 200 É mas não tão grande para uma produção de 90 bilhões de kilowatt-hora ao ano verdadeira grandeza da obra e a partir de 1986 a entrada em operação das unidades teve que ser antecipada para atender as necessidades da demanda elétrica pode sonhar construtiva e tecnológica Itaipu concluída tem a dimensão exata do mercado e a Itaipu binacional E aí E aí E aí [Música] a Itaipu não é apenas

uma incomparável obra de engenharia moderna Itaipu é o resultado de uma inigualável Aventura do homem aventura que criou uma das sete maravilhas do mundo moderno obra que hoje produz 25 porcento da energia consumida no Brasil e noventa e cinco porcento da energia consumida no Paraguai no auge dessa obra gigantesca 40.000 anônimos Operários os bagageiros se misturavam ao mar de rochas concreto e aço braços e máquinas como bisturis cortaram rochas milenares e gradualmente Quais são as águas do rio Paraná em borracheiros que fizeram nascer entre 1975 em 1991 como trabalho e suor a maior hidrelétrica do

planeta no ritmo equivalente a construção de um edifício de 20 andares a cada 55 minutos o volume de concreto usado em Itaipu é 15 vezes superior ao utilizado na construção do eurotúnel que liga a França Inglaterra só a barragem tem altura de um prédio de 65 andares e uma extensão de quase 8 km e e nas entranhas de Itaipu girando sobre enorme caudal de água existem 18 unidades geradoras que batem recordes mundiais de produção de energia elétrica é apenas uma dessas máquinas é capaz de abastecer uma cidade com cerca de dois milhões e meio de

habitantes visando aumentar ainda mais sua capacidade operacional foram instaladas em 2006 mais duas novas unidades geradoras na casa de máquinas da usina só essas duas máquinas que somam a potência de 1.400 megawatts equivalem a uma hidrelétrica de médio porte e e a potência instalada de Itaipu com essas duas novas unidades geradoras alcançou 14 mil megawatts completando o projeto da maior hidrelétrica do planeta numa iniciativa inédita todo o processo de montagem dessas máquinas foi registrado em vídeo e digitalizado no acervo inigualável para ser usado no treinamento de gerações futuras de técnicos de hidrelétricas e e as

águas do rio Paraná proporcionam ainda a produção de mais energia do que a futura Usina de Três Gargantas localizada na China que possuirá mais turbinas do que Itaipu mais uma menor capacidade de produção de energia elétrica E aí E aí
