[CIRCUITOS DIGITAIS] Aula 54 - Fundamentos de Circuitos Sequenciais

14.54k vistas1214 PalabrasCopiar TextoCompartir
Pedro Souza
Nesta aula veremos os fundamentos sobre circuitos sequenciais. Definiremos o conceito de estado, var...
Transcripción del Video:
o olá pessoal tudo bem aqui quem fala para o seu pedro sousa no vídeo de hoje vamos começar o estudo dos circuitos sequenciais muito bem nós já vimos que o circuito detalhes ele se divide em duas grandes classes o circuito eles podem ser como nacionais ou circuito eles podem ser sequenciais o circuito como nacionais que são círculos que a gente vem estudando até o momento na disciplina são circuito em que a saída depende apenas das entradas atuais isso o casal que esse eu conhecer as minhas entradas atuais eu consigo determinar o valor da minha saída
determinar o valor da minha saída existe as ferramentas adequadas para os circuitos combinacionais o maior exemplo da tabela da verdade da expressão lógica e dura diagrama de circuito lógico você curso que acontece por sua vez a saída vai depender tanto das entradas atuais mas também vai depender de valores armazenados né não se cuide o qual a gente denomina de carro então no circuito sequencial se eu souber a pé e eu não consigo determinar o valor da saída hoje nesse caso a saída depende tanto das entradas o valores armazenados dentro do círculo lembrando que os alunos
armazenar itens circunda a gente denomina de estado então nox aqui nos circuitos sequenciais um dos principais conceitos a serem abordados é justamente o conceito de estado e na aula de hoje a gente vai procurar definir o que é um estado do circuito sequencial então o estado no circuito sequencial ele é um conceito um pouco abstrato um pouco difícil de entender mas a partir de um conjunto de exemplos esse conselho vai ficar um pouco claro então estado pode ser definido de forma informal como o valor armazenado internamente ao sifu o feijão valor que está armazenado dentro
do meu circuito sequencial e este o valor que está armazenado dentro do circuito sequencial ele pode representar algo mais real uma definição ou uma determinada bom então aquele valor que está armazenado dentro do circuito sequencial agenda em nome do estado e aquele valor vai representar alguma situação real de algum sistema digital como exemplo vamos pegar uma máquina de lavar roupas para entender o que é um circuito sequencial e qual a definição de instalar então a máquina de lavar roupas geralmente ela tem quatro situações possíveis ou melhor dizendo quatro ações a máquina pode estar de molho
a máquina pode estar na operação de lavar a máquina pode estar na operação de enxágua e por fim a máquina pode estar na situação de centrifugar a roupa então a máquina de lavar roupas ela tem essas quatro situações possíveis em cada uma dessas situações da máquina de lavar roupa molho lavar enxaguar e centrifugar é um estado da máquina de lavar roupas então estado ele nada mais é do que uma situação em que o meu sistema e assumir no caso aí da máquina lavar roupa a máquina pode deixar de molho ou ela pode estar lavando ou
ela pode estar enxaguando ou ela pode estar centrifugando portanto molho lavar enxaguar e centrifugar são os estados da minha máquina de lavar roupas observe também que na máquina de lavar roupas a máquina só irá lavar roupa depois que você terminou molho e a máquina só irá enxágua depois que tiver terminado a lavagem então existe uma sequência de desenvolvimento no estado para o outro ou seja os estados ele segue uma sequência pré-definida o olho vá voar e centrifugar então não circuitos sequenciais que possuem estado neste caso além do próprio conceito de estado você tem um conceito
de desenvolvimento do estado ou seja como os estados eles se desenvolvem e se tem oi gustavo eu consigo chegar em outro estado vamos continuar o mostra exemplo da máquina de lavar roupas e observar outra situação o nosso pouco a máquina lavar roupas processo de avançar ou seja feliz botão que você consegue o ar para próxima ação que a máquina de lavar roupas vai executar então vamos supor que você está no estado de molho se você pressionar o botão de avançar ele vai para o estado do a vagem então socorro no segundo exemplo que a máquina
lavar roupa está no estado de inchado eu sei apertar o botão avançar ela vai iniciar a centrifugação isso quer dizer o quê que uma mesma ação no caso aí apertar o botão avançar em momentos diferentes o melhor dizendo em estados diferentes resulta em ações diferentes dado que quando você tava no estado de muro você fecha no botão da nossa você foi postado lavagem você está no estado inchado a próxima ao vulcão de avançar foi para centrifugação então verifique nesse caso uma mesma ação com casa aí foi pressionar o botão de avançar em momentos diferentes ou
seja em estados diferentes gerou resultado diferente bem vida isso devido a máquina de lavar roupas posso um conjunto de estados bem definidos possuem um desenvolvimento entre os estados e que uma mesma ação executada em estados diferentes gera resultados diferentes então a máquina de lavar roupa pode ser caracterizada pelo curso sequencial então circuito sequencial as principais características de lançamento de óculos estados ocorreu um desenvolvimento entre os estados que esse círculo pertence a qual foi o fim ações executadas em estados diferentes resultam em saídas diferentes existem ações é uma luta marcial obviamente como uma ação relatando aqui
ficou digitais o estado ele deve ser representado de uma forma binária ou seja a gente tem que fazer uma qualificação do estado cada variável binária utilizada para qualificação do estado agendar o nome de variável gustavo então vamos voltar o nosso exemplo da máquina de lavar roupas neste caso a gente tem quatro estados molho lavar enxaguar e centrifugar vamos fazer a codifi cação desses quatro carlos e lembrando lado qualificação binária de largura como temos quatro estados nós vamos precisar de duas variáveis de estado ou seja dois bifes a fabi ficar nessas quatro possíveis situações nós vamos
denominar e isso anotação e vai seguir até o resto da disciplina que as variáveis de estado aqui é é 160 ou seja avariado que estado é um valor é então posso fazer a seguinte analogia posso eu posso codificado como 10 lavar pode ser codificado como usar um o estado pode ser codificado 10 e eu centrifugar pode ser qualificado como neste caso é um e é zero é o cartão chama variáveis de estado ele nascimento que lá dentro meus ícone tal que vai representar essa máquina de lavar roupas eu não vou ter escrito lá molho eu
não vou prescrito lá lavar vou ter um copo denarc rapaz tá molho e se refere lavar e assim por diante então o estado embora ele seja representado em forma binária presente 00010 essa representação binária na verdade é uma piada para uma situação real que é o estado da máquina de lavar passar e moro lá vai água e sempre furar eu acho que esses conceitos de estado variável de estado ea própria definição não sequencial ficou clara na al e na próxima aula nós vamos começar aprender as ferramentas ea fundamentação matemática que vão com g os nossos
futuros vai passar então quanto com todo espero que fique bem e a terra
Videos Relacionados
[CIRCUITOS DIGITAIS] Aula 55 - Máquinas de Estados Finitos
12:51
[CIRCUITOS DIGITAIS] Aula 55 - Máquinas de...
Pedro Souza
18,666 views
SIDEMEN CHARITY MATCH 2025 (Goals & Highlights)
22:04
SIDEMEN CHARITY MATCH 2025 (Goals & Highli...
Sidemen
5,931,047 views
17 - PROGRAMAÇÃO BÁSICA Para IA e Ciência de Dados - Programação Orientada a Objeto 3
14:39
17 - PROGRAMAÇÃO BÁSICA Para IA e Ciência ...
Data Review
11 views

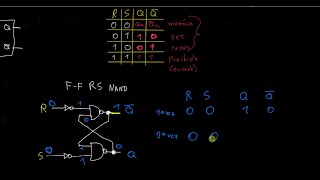

Aula Flip Flop RS
31:27
Aula Flip Flop RS
Nivaldo Junior (10Complicando)
146,867 views

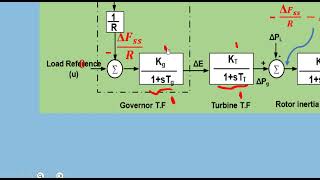

load frequency control_part2
