Como fazer um fluxograma [veja um exemplo]

o Olá hoje ensinarei O que são fluxogramas o que cada forma significa e como criar um vamos lá e com o fluxograma é um diagrama de formas conectadas por linhas que descreve um processo sistema o algoritmo eles são usados de várias formas para ajudar a comunicar visualmente a complexidade você pode criar um fluxograma para entender um processo identificar gargalos bom comunicar estrutura Mas ele tem o número quase ilimitado de usos Há uma grande variedade de formas e símbolos que constituem a maioria dos fluxogramas vamos configurar formas básicas em seguida criaremos um fluxograma juntos um processo

uma ação a função é representada por uma forma de retângulo qualquer processo até algo tão simples como passar Manteiga no pão ou aperto de mãos pode ser representado por um retângulo Esta é a forma mais usada em fluxogramas o início e o fim de um processo são representados por uma forma oval pode haver vários pontos de início e término em um processo isso é muito comum as decisões são representadas por um Losango em geral a três linhas conectadas um é uma linha entrando e dois ou mais saindo representando as diferentes opções o resultado de uma

escolha uma forma de paralelograma é usada para representar a entrada ou saída de dados e vamos que eu preciso em verificar minha geladeira diariamente antes de decidir o que comer eu representaria são com um paralelogramo porque devo inserir dados ou informações sempre que eu fizer essa ação para poder tomar uma decisão o retângulo com uma linha inferior curva representa a entrada ou saída de documentos e receber um relatório por e-mail seria um exemplo de entrada e escrever um artigo um exemplo de saída de documento e os círculos representam conectores às vezes um fluxograma abrange mais

de uma página para conectar dois blocos separados usa um conector Em Cada sessão do fluxograma às vezes é preciso fazer anotações em seu fluxograma para adicionar mais detalhes a um processo ou decisão o símbolo de colchetes é usado para representar que o texto a sua direita é uma nota para o símbolo à esquerda do colchete a outras formas e símbolos para diagramas complexos também mas são usados com menos frequência com triângulo de cabeça para baixo costuma ser usado para representar a fusão de vários caminhos em 1 é um hexágono é usado para simbolizar a preparação

eles são usados para representar o preparo necessário para um processo o seguinte Os cilindros também são usados para representar banco de dados em fluxogramas mais técnicos e a centenas de outras formas usadas em diagramas técnicos ou avançados mas por uma questão de simplicidade usaremos apenas algumas das formas mais comuns em nosso exemplo agora vamos fazer um fluxograma juntos usarei o lucid chart para fazer o meu você pode se inscrever gratuitamente e me acompanhar criando um fluxograma igual ou pode desenhar seu fluxograma em um pedaço de papel vamos começar para começar a fazer um fluxograma você

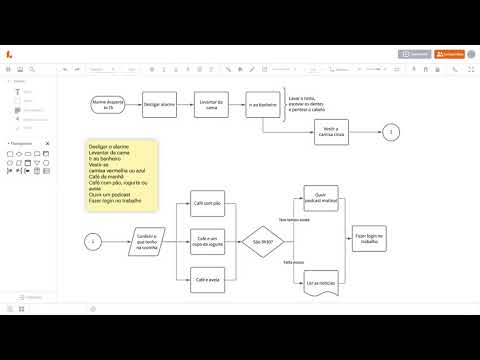

deve primeiro considerar o propósito e o escopo do que você deseja comunicar Talvez seja algo complexo como mostrar as relações entre as páginas de um site hoje vamos criar um fluxograma simples para entender melhor e aprimorar minha rotina matinal e depois preciso identificar minhas tarefas em ordem cronológica todos os dias acorda e desliga o meu despertador às 7:00 me levanto da cama e vou ao banheiro depois me visto escolha uma camisa vermelha o azul antes de ir tomar o café da manhã e no café da manhã tenho três opções diferentes café com pão café com

yogurt um café com a veia Você ainda não é hora de começar o trabalho eu posso ouvir um podcast eu li alguns artigos de Notícias Depois faça o login para trabalhar depois disso precisamos organizar Nossa lista por tipo e forma correspondente como processo decisão dados entradas ou saídas vou usar a forma oval para iniciar meu fluxograma Já que é o símbolo de início e fim e adicionar retângulos para as próximas três formas eu tomo várias decisões durante a manhã então vou colocar as decisões vestir-se e são 9:30 em losangos vou adicionar as opções para cada

decisão e retângulos vamos também adicionar uma nota ao lado de ir ao banheiro para que eu possa listar algumas das coisas que preciso lembrar de fazer no banheiro desenho seu gráfico esboçando a mão usando um programa como o lucid chart Connect suas formas com linhas e setas mostrando a progressão das e tá bom e as relações entre os processos rotule as linhas necessários para adicionar mais detalhes sobre como o processo passa de uma etapa para a próxima talvez eu prefiro usar a mesma cor de camisa todos os dias em vez de ter de escolher entre

vermelho ou azul posso trocar o losango por um retângulo e remover minha segunda opção agora descobri uma maneira de acelerar minha rotina matinal a última coisa a fazer é confirmar o seu fluxograma revisão das etapas com as pessoas que participam do processo Observe o processo para se certificar de que não pulou etapas críticas revise seu trabalho acione o remover etapas quando necessário e conecte-se as etapas de uma forma que faça sentido fluxogramas são uma ótima maneira de comunicar ideias o processos complexos de uma forma visual que qualquer pessoa possa entender esse é um exemplo bem

básico mas um fluxograma pode ser mais complexo para acomodar mais etapas decisões e mudanças em um processo os fluxogramas são uma ótima maneira de fornecer toalha e a processos ideias complicadas o exemplo aqui é muito simples mas os fluxogramas também podem visualizar ideias extremamente complexas obrigado para assistir a este tutorial sobre fluxogramas inscreva-se em nosso canal para ver mais tutoriais como este confira o link para criar uma conta do lucid chart e começar a fazer seu próprio fluxograma hoje mesmo
