DESCUBRA QUALQUER CURTO CIRCUITO EM QUALQUER PLACA ELETRÔNICA! DESSA VEZ OS RECAPEIROS INFARTAM!

tudo bom pessoal aqui é o Young Lu do grupo Alpha games O terror dos recapeiros pessoal hoje eu vou ensinar vocês a Como identificar um curto-circuito eu vou ensinar vocês a descobrir em uma malha de capacitores Aonde está o curto circuito Pessoal esse vídeo aqui galera é dedicado a vocês robista a vocês aí que estão começando do mundo da eletrônica a vocês também técnico que muito técnico não não sabe dessa técnica né Essa é uma técnica muito antiga eu vou usar aqui o método Kelvin aplicado é no mundo dos videogames galera bom todo mundo sabe aí quer dizer ao poucos técnicos sabe né o técnico verdadeiro formado não tô falando recapeiro o técnico formado sabe que o método Kelvin Quem foi Kelvin bom Kelvin era um físico matemático né que estudava as grandezas temperaturas Kelvin não era um recapeiro e nem um engenheiro de YouTube pessoal Kelvin era o cara que é o vão um salve do Young Lu aí tá bom pessoal vamos ao vídeo aqui agora o que que vamos usar nesse vídeo pessoal bom vamos usar esse multímetro esse multímetro não é um multímetro comum galera eu já tenho um vídeo aqui no canal vou deixar aqui na descrição desse vídeo as modificações que eu fiz nesse multímetro Olha esse multímetro aqui eles são várias coisas tá mas hoje eu vou falar sobre o método Kelvin de como identificar um curto circuito facinho facinho pessoal bom vamos precisar de um multímetro modificado vou deixar aqui na descrição desse vídeo vamos precisar também de uma fonte de bancada bom vamos ligar a fonte de bancada deixar ela em 2 volts mesmo tá pessoal Deixa eu ligar aqui agora no multímetro vou ligar aqui ó mas antes Deixa eu ligar o multímetro para vocês verem Vou deixar na escala aqui de 200 mil descer e agora vamos ligar aqui pessoal o multímetro na fonte de bancada no momento que eu ligar aqui vocês vão ver aqui ó olha só isso quer dizer que deu certo tá pessoal bom pessoal eu fiz aqui nessa protoboard coloquei aqui 10 capacitores sendo que um capacitor eu deixei ele em curto circuito para vocês entenderem aqui essa aula Olha só o capacitor número 6 que é esse aqui ó ele está em curto circuito eu vou mostrar a vocês agora através dessa vídeo aula como identificar qual capacitor está em curto através do método Kelvin e através desse multímetro Que eu modifiquei lembrando como modificar o seu multímetro eu vou deixar aqui no link de baixo aqui da descrição o link para vocês fazerem esse multímetro tá pessoal então vamos lá bom vou usar aqui uma garrinha jacaré para ficar mais fácil aqui e não atrapalhar vocês na visualização pessoal Beleza deixa eu colocar aqui a ponta de prova para cima OK bom só para vocês verem que com um multímetro comum apesar que esse multímetro que não multímetro comum não é um excelente multímetro Prontinho olha só deixa eu mostrar para vocês ó deixa eu colocar aqui embaixo ó pode ver que tá apitando todos os capacitores todos pessoal agora eu vou ensinar vocês com o método Kelvin pessoal o menor valor que tem nesse multímetro é que vai mostrar para vocês qual desses capacitores está em curto Então vamos lá primeiro capacitor 246 vamos ao próximo deixa estabilizar aqui ó 23. 9 vamos ao próximo 25 ó 26 . 0 né variando 23.

9 vamos aqui agora o quinto capacitor 23 33. 3 vamos ao sexto capacitor que é o que está em curto Olha como caiu pessoal 13. 8 vamos agora ao sétimo então Teoricamente ele vai ter que aumentar Vamos repetir sexto capacitor ó 14.

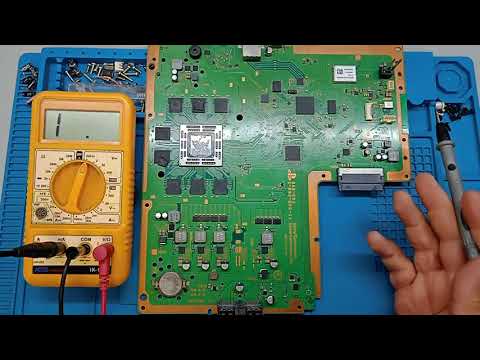

0 vamos aqui é o sétimo observam que já aumentou 16 . 5 vamos ao próximo 16. 3 Então vamos agora ao sexto capacitor tá vendo pessoal como identificar um curto-circuito vamos retirar ele daqui ó retirei ele daqui ó E agora vocês vão observar que saiu o curto-circuito da malha desses capacitores vamos pegar o multímetro aqui e vamos lá pessoal observam que saiu o curto circuito aqui embaixo vai ter que é normal ó Mas ó em cima saiu curto circuito todos eles ó tá vendo pessoal ensinei a vocês a descobrirem em uma malha de capacitor qual capacitor está com problema agora eu vou ensinar vocês a aplicar esse método em uma placa de PlayStation 4 Lembrando que esse método Kelvin aqui vocês podem aplicar em qualquer videogame pessoal bom deixa eu pegar uma placa de PS4 aqui Prontinho pessoal temos aqui uma placa de PlayStation 4 esse PS4 ele tá com curto-circuito na linha de 12 volts tô para falar com vocês que deixa ele mais para cima para vocês verem que esse problema do curto circuito na linha de 12 volts nenhum recapeiro vai conseguir consertar pessoal principalmente esses Engenheiros aí que só conserta Atari ou esses recapeiro aí que só vive arrancando capacitor com alicate deixa eu mostrar para vocês a o curto na linha de 12 volts bom aqui temos aqui ó o conector do Cabinho que vem da fonte na onde sai os 5 volts né E aqui temos aqui a linha de 12 volts vocês observam que tá apitando tá vendo esse curto na linha de 12 volts pessoal geralmente está relacionado a esse banco de capacitores aqui ó tá vendo aonde alimenta o processador central ou GPU ou qualquer coisa que vocês quiserem falar então o curto circuito está nessa área vamos medir que agora para vocês verem ó todos os capacitores estão apitando todos pessoal Como identificar qual capacitor está em curto circuito pode ser algumas fat pode ser também mas pela minha experiência e a quantidade de PlayStation 4 que eu conserto aqui já tô cansado de saber que é um desses capacitores cerâmico que está em curto então eu vou ensinar vocês agora aplicar o método Kelvin para descobrir qual capacitor está com problema Bom vamos lá pessoal deixa eu aterrar aqui é a ponta de prova ou a garrinha jacaré no Terra da placa mãe pera aí prontinho já está deixa eu ver se funciona aqui tá Tá errado beleza agora eu vou mostrar para vocês Qual o capacitor está com problemas Bom vamos lá pessoal primeiro capacitor 14.

5 vamos ao segundo 13. 0 já baixou vamos aqui ao terceiro capacitor 12 ó vamos ao terceiro capacitor 12.
