#1.0 - Análise de Vibrações - Conceitos Básicos

E aí Oi tudo bem pessoal meu nome é Jonathan e faço parte da vibramec engenharia este minicurso tem como tema os conceitos básicos em análise de vibrações é Lembrando que esse recurso é gratuito a emissão do certificado também gratuita se obtido aproveitamento mínimo de sessenta por cento as orientações importantes é é que papel caneta um lápis é que você possa realizar os exercícios durante a apresentação do minicurso quando necessário pause pause o vídeo anote é inclua uma dúvida que você possa ter Faça uma anotação de um pó de um ponto que considero importante naquele momento

é escolha um lugar que você possa se concentrar nem sempre a gente tem todas as condições favoráveis para realização mas é importante que você escolha um momento e o lugar mais apropriado para que consegui fazer isso pode ouvir o vídeo num momento e depois em um segundo momento com mais atenção e tempo para realização de exercícios e anotações repetir esse vídeo que use não apenas um sentido mais velhos ou e ver e fazem realizar os exercícios para que com isso você consiga ter um aproveitamento melhor de tudo isso que a gente vai ver são conceitos

de grande importância para que a gente consiga caminhar no aprendizado de análise de vibrações e conhecimentos também úteis para outra para outras áreas como na utilização de um plano de lubrificação teremos que entender bem todos os conceitos aqui apresentados Tenha paciência paciência atenção paciência porque nem todos os conceitos eles vão ser entendidos de forma plena nesse primeiro momento são blocos passamos a visualizar com mais clareza e quando esses blocos vão sendo encaixadas no decorrer do aprendizado bom aprendizado conteúdo deste curso Então veremos é diferentes unidades para a amplitude de vibração veremos diferentes unidades da frequência

de vibração e o centro do deste minicurso é entender o que é uma amplitude de vibração que é uma frequência de vibração como realizar conversões e por que temos essas diferentes é em unidades principalmente na amplitude de vibração E por que elas são tão úteis para a análise de vibração e aqui temos uma representação de uma de o sistema massa-mola-amortecedor e com uma vibração livre dentro disso já posso falar o que é vibração vibração nada mais é do que o movimento de oscilação de um corpo uma partícula em torno de uma posição de Equilíbrio então

qualquer tipo de movimento ao redor de uma posição de Equilíbrio é uma vibração mecânica nosso coração tem uma vibração mecânica nosso ouvido vibra quando ouvimos é graças ao a vibração gerada no ouvido que podemos converter isso em algum entendido entendi Oi e a sala também produz vibração é a vibração conduzida no ar e chega ao vindo e é tudo isso relacionado a vibrações todo o sistema vibratório vai ser composto de massa rigidez e amortecimento não é o objetivo desse Bertini curso é aprofundar Nessas questões mas temos várias e várias coisas de grande importância dentro dessas

questões é a distância desse fico até esse pico é igual a distância desse ficou esse bico é algo aí que a gente vai responder nos próximos do unicursos o porquê que isso acontece E por quê que isso é tão importante dentro de ligações minha casa Por ora temos que vibração nada mais é do que um movimento de oscilação em torno de uma posição de Equilíbrio qualquer coisa desse tipo é de graça vibração não é quando a gente tá olhando para uma máquina e ela tá quase é saindo caminhando sozinho uma máquina em perfeito em perfeito

estado de funcionamento ela vibra ela vibra dentro das atitudes aceitáveis para aquela máquina ela vibra dentro do normal e quando olhamos para uma máquina o enxerga a gente não tem capacidade de visualizar essa vibração e clareza com os nossos sentidos Então quem tem aí um ouvido muito bem treinado pode perceber o Unidos é estão relacionados a um tipo de defeito da máquina é a gente consegue perceber essa diferença mas não é simples a gente relacionar isso com uma determinada frequência e de onde isso frequência vem da Mata então é o que nos permite ver ou

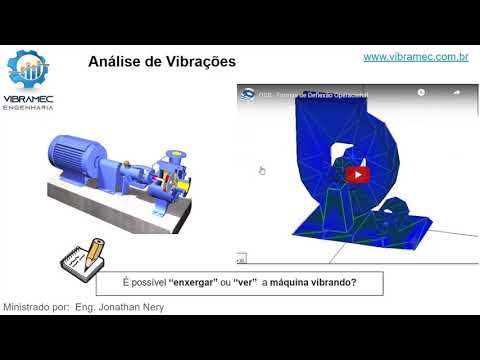

enxergar a máquina de brando e com uma precisão é com relação à frequência que essa máquina vibra são ferramentas tecnológicas como uma análise de poder s bom então essa princesinha e foi uma A análise do DF realizada pelo de Danette a gente tem aqui um exaustor no qual foi foram coletados medidas de vibração por meio de acelerômetros essas medidas registrados E com isso a gente consegue então ver essa máquina é é liberada como essa máquina de grama são amplificadas os deslocamentos são amplificados para que a gente consiga visualizar a frequência reduzida no sócio para que

a gente consiga perceber como ela tá vibrando a frequência de vibração dessa máquina real ele 32 vezes por segundo 32,5 Artes 32,5 x e um segundo nosso olho não tem capacidade de enxergar dessa forma os deslocamentos gerados são mínimos então neste nesta representação elas são amplificados para que a gente consiga visualize E então é possível enxergar o ver a máquina de Brejo sim mediante tecnologia a gente consegue ver enxergar as máquinas de brando por meio da vibração não que o nosso sentido consiga perceber com facilidade mais por meio da tecnologia por meio dos acelerômetros por

meio dos coletores de graça então é dessa forma que a gente consegue ver como a máquina de aqui a gente tem a representação de um acelerômetro Oi e esse acelerômetro e ele e pode ser fixo na máquina se a coleta de vibração ela é online ela ele pode ser fixado por meio de uma base magnética somente no momento da coleta de vibrações Nossa coleta editar offline em rota até a partir do momento que essas vibrações são coletadas é nós vamos visualizar essas vibrações dessa forma então é temos aqui o sinal no tempo o que que

é isso sinal no tempo a gente tem nesse eixo vertical nesse eixo e a vibração então aqui eu tenho as representações das amplitudes dessa de graça nesse eixo horizontal temos o tempo passando do início da coleta tempo vai passando passando passando até o final da tomada de dados isso vale para o outro para esse outro sinal não tem a gente percebe que não existe apenas uma vibração nesse não uma vibração acontece em destaque então se você Se tentarmos reproduzir essa vibração desenhando teremos uma vibração aproximadamente dessa forma E aí ó e aqui a gente tem

apenas a vibração em uma única frequência se pegarmos a distância entre esses dois tipos teremos o tempo de uma volta da máquina se isso daqui representar o a frequência de votação dessa aqui a gente tem o tempo de uma oscilação de um ciclo dessa vibração índia estar nessa marca de forma similar para essa nós temos uma índia estar Mas a gente não tem uma vibração só nessa marca a gente perceber dentro de sinal a gente tem mais uma vibração que acontece numa frequência maior porque frequência maior frio tempo entre uma vibração e outra que dentro

dessa vibração maior Então esse é um tempo entre um oscilação em outra se pegarmos essas vibrações essa outra vibração ó podemos representar aqui o tempo entre uma oscilação E outra vai estar entre e aqui aproximadamente então é muito mais rápido gastei em menos tempo para ter essa oscilação do que para ter essa oscilação todo esse tempo de oscilação está relacionado a frequência quanto mais rápido é oscilação maior é a frequência dessas de graça o MEC nós pedimos a vibração de uma máquina por meio de sensores Então temos os acelerômetros Ah e assim podemos ver como

ela vibra por meio da tecnologia a gente passa ter capacidade de realmente de pagar essa vibração com isso a gente consegue fazer diagnóstico consegue diagnosticar defeitos nesse pagas vendo o que a máquina nos mostra por meio de braço do jeito que temos a nossa fala a nossa língua para comunicação É podemos enxergar vibração como um meio de comunicar clamar a máquina ela fala ela nos mostra como ela tá funcionando por meio de vibrações aprender aprender a realizar a análise de vibração é no meu modo de viver é aprender a ouvir a máquina aprender ali uma

das máquinas e cada máquina tem o seu modo de vibrar cada máquina tem as suas frequências características relacionados os componentes mecânicos que essa máquina tem relacionado ao tipo de operação conhecida operação da máquina e se entendermos bem esse conceito Inicial tudo isso mais para frente também vai ser entendido Então temos aqui a máquina ela tá vibrando pode estar lá no branco perfeitamente totalmente dentro do que ela foi Projetada em nano sem nenhum tipo de defeito as vibrações elas vão ser tomadas por meio desse acelerômetro do acelerômetro essa medida de vibração ela vai ficar um coletor

de vibrações e vai ter uma pessoa que fazendo essas colegas pé a pé eu quero que essas coletas são realizadas elas são coletadas como um sinal no tempo essa medida aqui ela são vibrações no domínio do tempo então aqui eu tenho tempo milissegundo de 0 a 1000 milissegundos então isso isso daqui tem nada mais é do que a vibração dessa máquina em um segundo de coleta de vibrações ela vibra dessa forma e aqui ó eu tenho a amplitude de vibração esse esse remédio a minha vibração nesse faz aqui a coleta foi feito em Aceleração em

g ou em milímetros mestre segundo ao quadrado as unidades aí para a aceleração a vibração em aceleração e torcida que não é de velocidades de vibração em aceleração o pé a visualizar as vibrações no domínio do tempo nem sempre é simples a gente consegue enxergar algumas coisas aqui com o tempo em algumas análises o sinal no tempo ele é necessário para a identificação de defeito só que para a maioria das situações a maioria na todas é interessante que a gente visualize esses essas vibrações de uma forma mais clara Então nesse senão no tempo existe um

recurso matemático chamado transformada rápido escolher essa ffp que essa transformada rápida de fourier ela permite o que a gente visualize essa vibração na máquina dessa outra forma e ao invés de domínio do tempo a gente tem o domínio da frequência bom então neste momento a gente consegue visualizar a vibração da máquina em cada diferente frequências esse esse esse sinal no tempo dessa vibração no domínio do tempo que eu mostrei se a gente observar bem a gente vai perceber que tem uma vibração que faz mais ou menos dessa forma e vocês não conseguem Observar isso se

formos reproduzir essa o que eu desenhei que não ficou tão representativo como a imagem já é mas olhando para o resto eu gostaria que vocês observassem ele se formar que tá sendo filho se formos reproduzir isso daqui que eu acabei de mostrar teremos uma vibração a dessa forma e essa vibração é Mônica a gente está considerando a vibração em uma única frequência e essa frequência aqui agora sim eu posso afirmar Qual é ela é essa frequência em destaque de 30 então 30 Hertz essa vibração destaque 3030 Harrison 30 oscilações em um segundo aqui não tem

1000 milissegundos ou seja um segundo de vibração eu tive 30 x essa oscilação dessa forma harmônica mas aí eu pirce é que dentro de sinal no tempo não tem apenas uma vibração dentro de uma uma oscilação dessas de 30 Hertz a gente percebe várias vibrações ou seja essa vibração ela tem período o tempo entre musculação e outro então para essa daqui o período que é o tempo de oscilação é um dividido por 30 seria o tempo em segundos de uma volta desses um giro de seixo 1 é dividido por 30 e nesse caso seria o

tempo de uma volta ou o período pé E se a gente agora pegar dentro desse espaço aqui a gente vai perceber que vou amplificar uma parte dessa daqui seu amplificar uma parte dessa daqui ó que que ele tem eu tenho mais ou menos isso daqui ó eu tenho muita vibração dentro desse intervalo a gente visualiza dessa forma mas é claro que eu tô tendo oscilações pé e quando realizamos a transformada rápido e seguro a gente consegue enxergar essas outras vibrações com muito mais facilidade é muito difícil de enxergar ela aqui mas olha a gente pode

perceber que a gente tem essa frequência de estar temos S frequência de estar Então dentro dessa vibração de 30 Hertz durante um período dessas vibrações de 30 a 60 Hertz muito Provável que seja frequência de rotação do motor 1800 RPM e dentro de um ciclo desse de um giro do eixo eu tenho outras vibrações acontecendo nessa máquina é eu não essa esse sinal no tempo não é necessariamente de uma bomba mas se fosse de uma bomba a gente poderia ter que como uma frequência de passagens de paz e seria um múltiplo a bomba tem 10

passos a frequência de mensagens de paz seria 10 vezes a rotação da máquina um para cada Giro da máquina eu tenho 10 paz e é gerando uma oscilação gerando uma vibração que seria ia função dessa dessa é preciso Não façam isso mundo Tá bem então eu espero que tenha ficado claro essa questão fique o período a frequência Então a gente tem o número de oscilações no tempo e temos aqui a amplitude da vibração tão comentei muito sobre a frequência vou falar um pouco mais sobre a amplitude que que a amplitude é altura peça vibração nosso

sinal Então esse eixo aqui tá representando a amplitude a amplitude de vibração da frequência de 30 artistas que a gente vê como muito vagas a gente se a gente visualizar aqui temos que a amplitude em MG é de 0,3 feitas conversões que depois eu vou explicar um pouco melhor a gente tem essa vibração E aí milímetros por segundo de aproximadamente 1,06 milímetros por segundo cada vibração que uma amplitude diferente então aquela vibração que a gente viu e 30 vezes nesse intervalo tem essa amplitude a outra e vibração que acontece com uma frequência muito maior tempo

entre uma oscilação de outra pequenininho é visualizado aqui se e as amplitudes são registrados e indicam amplitudes ser um termo correto para essa celebração representada no eixo vertical tanto do sinal nome do tempo com do espectro que seria no domínio da frequência Essa é a vibração das máquinas São tomadas pelos acelerômetros então como eu disse e registradas e tratados o sinal no domínio do tempo e também é utilizado em algumas análises a partir da fft pode ser visualizados no domínio da frequência da vibração é a mesma viu pessoal isso é muito importante a vibração aqui

e aqui é a mesma vibração neste caso foi feito um cálculo matemático uma transformada raça de chover Para obtenção dos resultados isso é realizado pelo próprio coletor de vibrações Não se preocupe com este cálculo este cálculo é realizado pelo sócio esse pau foi realizado pelo nosso equipamento de vibrações então o importante entender que que a gente tem as do Oi Oi Janice e que se trata da mesma vibração vista de formas diferentes Em algumas situações o sinal do tempo ele é muito rico para ela que a gente Entenda como que a máquina tá vibrando em

outras situações o espectro é extremamente importante para a gente definir bem as frequências está ocorrendo nessa mas a gente consegue também realizar a análise observar o intervalo de tempo e o tô relacionados as frequências e também realizar análises no final no tempo mas noventa porcento ou mais aí nos nossos análises são realizados nos espectros de vibração após a realização da transformada rápida de fourier SP pelo coletor de vibrações Recomendo um site da mods esse site ele é aberto então o utilizando esse QR Code ou buscando no Google mobile calculators vocês vão ter a oportunidade de

acessar diretamente o ambiente e existem alguns simuladores e nem simuladores Eu recomendo que vocês entrem altere a velocidade de rotação Ou seja a velocidade de rotação da relacionado a frequência EA amplitude está relacionada à altura dessa onda com relação à posição de equilíbrio e esse é o site da modos eu não não vou mostrar muita coisa só é um site em inglês mas o Chrome é um dos navegadores ele permite a tradução então instalando essa conta isso complemento extensão no Chrome é só clicar em traduzir para o português que a gente tem boa parte do

texto em português e aí com isso é possível Navegar neste site e é muito rico de informação muito muito rico mesmo não só com relação as calculadoras mais com relação ao inflamação um aí é é de um dos principais institutos do mundo em vibrações recomendo ó e aqui mostrando só um dos modelos a gente tem alteração da frequência de rotação então quando eu Altera a frequência de rotação da minha máquina a distância entre os Picos passa a ser afastado ou seja o tempo de uma volta é grande quando eu aumento a frequência de votação o

tempo entre os Picos é menor Ou seja eu tenho uma frequência maior um período menor a amplitude de vibração está relacionada à altura dessa vibração altura com relação à ao a posição de Equilíbrio Ou seja a amplitude de vibração e quanto maior a amplitude maior vai ser então o deslocamento a velocidade é situação com relação à posição de Equilíbrio e e é tem várias outras ferramentas aqui então recomendo que que explorem é aqui tem um exemplo e de frequências de um motor e aparecem e nesse caso deixei suponhamos que aproximadamente 60 Barros Hum vou ter

a gente tem nesse caso frequência de votação vou deixar uma mensagem temos a frequência de rotação temos as sequências duas vezes a frequência da Rede passa rede elétrica no Brasil ela tem 60 Hertz os inversores de frequência se eles mudam é essa esses para alterar a rotação do motor Então se estamos num país em que a frequência da Rede 50 Hertz a frequência da rede elétrica e vai alterar a sequência de votação de hoje além disso tem uma outra questão que eu já vou iniciar temos aqui um esperto em que aparece apenas essas duas preferências

30 Hair e 120 Hertz eu tenho a frequência de passagem de barras do rotor head 1800 Hertz e num não tá chegando aqui eu não tenho um esperto que eu consigo visualizar isso então Em algumas situações a frequência máxima do esperto tem que ser suficiente para que a gente visualize essa frequência de passagem de barra aqui é interessante que ele mostra inclusive se eu tenho defeitos o que que esses defeitos geram de alteração na no espectro então é importante que a gente visualize isso que a gente as espécies para que a gente vai entendendo os

braços ficam um resumo com relação aos defeitos que em motores te dar de defeitos que a gente consegue visualizar por meio de vibrações é grande boa parte dos defeitos a gente vai confirmar e monitorar por meio de outras técnicas ou menos a E aí esse assunto para outras aulas vamos voltar então para o foco principal deste minicurso é de conceitos básicos Ah então tá aí o QR Code saiu o endereço desse desse site Quem tiver interesse explore Lauren que quanto mais a gente estuda mais a gente atende o pé conversão de unidade esse ponto aí

central do nosso Minecraft hoje claro que a gente deve entender por que fazer isso que que significa essa esse Mas como que a gente faz conversão de unidade si se a gente buscar o a rotação de um motor naquela que tinha do motor ele vai vir em Varginha RPM vai lá 1800 2200 3.600 RPM os nossos espectros de vibração eu pelo menos comunidade eu não uso ciclos por minuto ou rotações por minuto eu utilizo ciclos por segundo então o Hertz nada mais é do que ciclos por segundo RPM pode também ser chamado de ciclo por

minuto CPM o Hertz é uma unidade de ciclos por segundo em todo lugar e a gente for ver esse essa rotação do segundo esses ciclos por segundo a gente vai encontrar a unidade de Hertz a rede elétrica no aplicativo de um motor quando se trata da parte elétrica eles eles incluem em redes e quando falam da votação coloca o IFRN Mas isso não é é se trata só de unidade então a gente pode muito bem converter a rotação do motor parece para visualizar essa vibração nos espectros a gente deve fazer isso para que a gente

faça a conversão então a gente divide por 60 em um minuto não tem 60 segundos se aqui eu tô falando derrotar sozinho Um Minuto Para que eu saiba quantas votações ocorreram em segundo eu vou dividir para você sempre então alguns exemplos aqui lembrando quanto mais a gente exercita mais a gente aprende então momento de exercitar quando você perceber a necessidade de exercitar alguma coisa pause e faz o papel escreve no papel realiza e você liso quanto mais você realizar mais você vai aprender e para passar de redes para rpn universo multiplicamos por 60 então quando

passamos 1800 RPM para Hertz RPM para Hertz a gente divide por 60 então 1800 dividido por 60 temos a rotação aí Artes o inverso também é válido Então se temos a rotação em Hertz e queremos passar para RPM em qual situação que se pode ocorrer eu se por algum momento apresentei a frequência em Hertz e a pessoa não teve muita ideia do quanto isso representa de vibração e ela pediu não me fala isso é RPM que eu tenho uma noção mais direto no que os representa isso tá na gente isso é quando eu falo um

quilo todo mundo aqui é sabe com muita clareza Quanto é 11 kg Mas se a gente utiliza uma unidade Inglesa a gente não vai ter a mínima noção do que representa uma outra unidade de medida eu eu eu dou o exemplo para isso direto com o raio cor segundo a espécie segundo também é uma unidade de velocidade angular e até dentro do sistema internacional então sistema internacional ele trata essas rotações essas frequentes como o hard por segundo e o rádio por segundo ele não intuitivo para mim se alguém falar para mim amar a Fera a

300 raio-x Segunda eu vou ter que converter para Versa depois ter uma noção do quanto isso vale e a mesma coisa pode acontecer para o resto e pra ver com ele então se alguém não visualiza muito bem no primeiro momento o quanto aquilo representa de rotação é só converter que a gente vai ter uma noção mais precisa de ponto aquilo preso pé bom Então mostrei aqui como a gente faz esses conversões e em algumas situações a gente pode precisar da unidade de rádio por segundo para fazer a conversão para rádio por segundo a gente multiplica

o valor em Hertz por do Espírito Então quer transformar esses 20 Hertz em rádio do segundo é só a gente multiplicar os 20 às vezes 2 e a e lembrando Vale 3,14 a gente vai ter o resultado aqui dessa vibração em rádio por segundo Então a gente vai ter 40 às vezes 3,14 vou chamar de PIP mesmo hard for segundo é bem aproveite para lembrar um outro ponto muito importante o número sem unidade ele é só um número Boa tarde a gente nunca em hipótese nenhuma a gente pode colocar um número sem acompanhá-lo da unidade

dentro desse nosso universo se eu falo de uma vibração a vibração de amplitude de 10 mm por segundo na frequência de 100 100 que sem RPM ou sem Hertz ou sem rádio por segundo é os jovens poderia assim então o número sempre deve ser acompanhado da unidade é a unidade que determina a ponte fica ele que dá sentido para esse número então não existe a possibilidade de número sem ser acompanhado da unidade na emissão de um relatório isso é fundamento e é como uma frase sem ponto em alguma situação o pé por que que eu

mostrei o rádio por segundo o rádio por segundo quando a gente te dizer equações do sistema internacional a gente para facilitar nossa vida é interessante a gente converter a vibração de redes para-raios por segundo para utilizar nessas formas e é uma pausa para vocês então recomendo que que vocês realizem esses exercícios com calma paciência e eu vou só dar uma lida prev nesses nas primeiras peças vai ser realizado como visto no slide anterior e aí eu tenho algumas perguntas para que a gente tenha de sentido para esses valores quanto tempo leva em segundos por um

eixo completar uma volta se operando a 60 RPM então eu tô falando de frequência em rotações por minutos mas eu perguntei quanto leva em segundo então para resolver esse problema claro que muito homem resolver estava mais direto mas o que que a gente pode fazer primeiro converter Hertz depois que eu conversei isso para herpes já fica mais fácil de eu buscar essa Oi e aí segundos se 60 RPM vou passar para Hertz vou dividir com os 60 Então vai dar um um Hertz o resto Opa então é uma volta em um segundo beleza tá foi

tranquilo tem outras duas perguntas aí para exercício o pé da mesma forma têm outras perguntas aqui direto em Hertz já vai ser mais objetivo de qualquer forma chamo a atenção para cuidado atenção e paciência pensem nas respostas que façam de uma outra forma mandem para o valor que buscam e retorne para o valor original como se tivessem multiplicando e dividindo para avaliar se realmente atuar são atual o teu cálculo está correcto isso evitaria erro e nesse momento de aprendizado sou muito importante fiz uma outra pergunta que quantas voltas não dá um lixo em um segundo

se operando na frequência de 30 anos então a gente já comentou sobre isso me responde pensas visualiza isso para que o conhecimento fique consolidado com relação a Frequency frequência frequência de eventos frequência diretamente relacionada ao tempo isso ocorre até escrever aqui ó a gente pode relacionar a frequência com o nosso período dessa forma caso seja necessário então a se eu tenho uma frequência em Hertz aqui de 100 Years there has Qual que é o tempo de uma um ciclo para dar esse então eu posso retrabalhar essa equação e tem então período = 1 sobre frequência

o até colocar aqui que tem espaço a hertz e já foi nosso tempo lá vai lá e segundo bom então aqui em o segundo pé um / 10 vai ser o tempo de 15 o tempo de uma volta esse porta acima de lixo beleza podem apertar causa aí e faça os exercícios com calma e paciência Vamos para o próximo slide E aí e agora vamos trazer então duas unidades para amplitude e se frequência foi bem entendido e exercitado e até amplitude passa a ser mais fácil de ser entendido um para cada frequência de vibração que

é representado por essas barras e que cada barra e merece de que cada ponto eu clicar aqui com o mouse no sofre de análise ele vai nos dar uma frequência e uma amplitude esses perto de vibração que eu tô mostrando aqui domínio da frequência Então esse eixo horizontal representa a frequência esse eixo vertical representa a amplitude das vibrações é a distância que essa vibração tem da posição de Equilíbrio essa amplitude então ela vai tanto para cima quanto para baixo Claro pode ser para direita ou para esquerda depende da posição que a gente tá fazendo esse

medida com relação à posição de Equilíbrio da máquina vibração então sempre vai de uma posição para outra e aqui a gente representa de 0 AP ou RMS significa Mas cada ponto desse então representa essa vibração que está ocorrendo na máquina e várias Então olha a quantidade de frequência e a gente tá visualizando nesses perto tem muito muito Oi e a unidade aqui em G G nada mais é do que 9,81 metros por segundo ao quadrado 1g tem a mesma coisa que 9,81 metros por segundo ao quadrado mestre segundo ao quadrado e sistema de Nacional usualmente

a gente utiliza o g para nos comunicar dentro do mundo das vibrações dessa das nas análises liberação recomendo então que utilize G para ficar aí dentro da unidade mais utilizada para acompanhamento de vibração em aceleração G gravidade 9,81 metros por segundo ao quadrado Dash e e aqui um outro espectro esse espectro agora ele é de velocidade unidade milímetros por segundo o sistema internacional para velocidade em metros por segundo mas visualmente vibrações a gente utiliza milímetros por segundo apresenta ali valores dentro de uma escala mais fácil de ser utilizada a mesma coisa vale produzir é por

isso que eu que eu quando iniciei eu optei por essas unidades e na outra grande maioria utiliza essas unidades na mesma coisa vai para o Vert da Inveja RPM Mas isso não significa que não possa ser feito de outra forma ou importante é avaliar o qual cada um se identifica mais e como a gente tem que se comunicar nós somos uma ilha é importante buscar aí na algo que seja usado por nós pessoas as pessoas com mais experiência em vibrações mecânicas iniciaram seus e as atividades muitos anos atrás Alguns ainda permanecem no RPM a O

Domínio das frequências ao invés de usar essa eles utilizam CPM ciclos por minuto de velocidade então aqui tá o espectro de velocidade e aqui tá o espectro de deslocamento o que que eu tenho aqui para falar sobre isso essas vibrações são as mesmas e as vibrações são as mesmas esses três espectros eles representam a vibração de uma mesma máquina no mesmo ponto de uma mesma colher Olha que os horários 21 2019 2020 as 15 25 e 54 21 do nove meses exatamente o mesmo segundo a mesma medida é a mesma vibração a única coisa que

mudou nesses três casos são as unidades a vibração ela pode ser vista como aceleração e velocidade e deslocamento não não não é o momento de explicar Exatamente isso mas eu não tenho vibração se eu tenho vibração ou oscilação o deslocamento é a partir da posição de Equilíbrio a velocidade ela é máxima quando e passa pelos zero do deslocamento e ele é zero quando ela tá nas extremidades então tem uma massa de branca aqui ó a gente vê essa massa dessa forma vibram se a gente tá enxergando deslocamentos locamento é máximo Nas extremidades a gente tem

enxergando vibração em velocidade aqui velocidade ele máxima quando ela passa pela posição de Equilíbrio a máquina ela tá vibrando ela vem até aqui ó para velocidade zero na hora que ela tá voltando alguém ganha muita velocidade para maior energia cinética dela e quando ela passa daquela começa a ser freada começa a diminuir velocidade até zerar de novo então aqui a gente enxerga velocidade aceleração é a taxa de variação de velocidade então a aceleração ele é máxima Nas extremidades 10 na posição de Equilíbrio na hora que eu tô aqui no zero eu não tenho nenhuma aceleração

eu só tenho interesse para energia continuar E aí o troco de aceleração positiva zero aceleração negativa para frear ou acelerar então essa máquina um momento de aceleração e desaceleração então por isso a gente tem em um mesmo movimento de vibração as três unidades e no mesmo movimento de vibração a gente tem as três unidades trata-se da mesma configuração que a máquina de branco eu só estou observando essa vibração de unidades diferentes uma hora eu tô vendo com tanta deslocando outra hora eu tô vendo a velocidade dessa vibração outra hora eu tô vendo a aceleração dessa

vibração isso Acabou gerando um ganho muito grande para análise de vibração Então isso que eu acabei de falar que mostrar essa Sininho É uma condição física isso isso tá na física é uma lei física isso acontece só que como que a gente aproveitou isso para poder enxergar vibrações e quando a gente pega o deslocamento hoje a gente consegue visualizar muito bem em paz as frequências Olha só nessa região aqui bem Inicial olha como ele está cada de graça esse é o espectro que vai até 10 mil Hertz claro que a gente fosse fazer um esperto

direto deslocamento a gente nem colocaria uma frequência máxima tão alta gente colocar em uma frequência massa muito menor para que isso daqui tivesse uma visualização mais simplificado mais fácil mas aberto em resumo ali mas olha só como que vibração em frequências altas praticamente não existe para para para esse para essa forma de visualização quando a gente faz uma derivada nesse sinal a e pega ela em velocidade olha como que já deu uma destacada em alguma região aqui ó essa parte aqui ó essa região aqui ó ela já ficou mais fácil de ser visualizada bom então

frequências de 10 até mil réis já ficou muito boa de ser vistas em velocidade mas em alta frequência 56 ainda tá assim muito baixo gente não tem clareza até aqui ó o fim do circo mas o circo circo deveria até ter sido prolongado aqui ó essas frequências aqui são muito importantes para nossa raíz então destacou bem e velocidade meninos pessimismo a gente passa agora para aceleração Olha só como que essa região daqui para frente em toda essa região ela se destacou a vibração que nem aparecia aquilo Olha só como que ela parece aqui a vibração

aqui em 6 kilos Hertz ou seis mil Hertz Olha só praticamente a gente não enxerga olha como ela está carga nessa nesse aspecto o dia será só eu vou falar de forma breve mas eu vou explicar por que que isso acontece bom é quando a gente pega a vibração deslocamento o chamar de X a gente tem uma unidade médica um metro milímetro micro está relacionado ao a distância ali mesmo ao quanto eu tenho de mudança de posição ali com relação a minha vida quando a gente transforma em velocidade a gente tem que fazer uma derivado

então quando a gente faz uma derivada do deslocamento que é uma senoide a gente é passa a multiplicar esse x pela velocidade angular dessa marca Então olha só peguei a minha vibração em deslocamento e multipliquei pela velocidade angular pela frequência de rotação isso vale para qualquer uma das frequências a gente pode fazer isso para todas as frequências e a gente vai obter essas vibração aí velocidade ele é esse circo aqui ó ele esse pico multipliquei pela frequência de rotação dele obtive esse Então isso é feito para tu bom então quando a gente tem esse tipo

de equação a gente chama de linear então a gente multiplica esse x pelo valor de frequência que aumenta dessa forma Então a gente tem um aumento desse espectro seguindo essa esse tipo de condição um aumento linear da visualização da vibração isso acaba proporcionando uma visualização muito boa da vibração nessa faixa de até mil Hertz e passa não aumentar de uma forma tão considerado uma vibração de alta frequência o pé quando a gente pega aceleração a gente deriva mais uma vez Então quando a gente deriva mais uma vez como eu x sendo da frequência deles o

tempo essa frequência sai do centro do Oceano ver o pôr senha no e depois vira mesmo sendo e E aí quando saindo do Cosseno indo para minha no centro eu tenho mais uma frequência e digio oscilação ou seja uma velocidade angular aqui é que a gente deve ver como cada uma dessas barras convertidas para rádio e segundo Então aqui tem raiz para eu utilizar dentro dessa equação a gente teria aqui converter e isso para rádio por segundo ou seja multiplicar por dois mil e e o Jorge eu vou precisar fazer esses cálculo para fazer na

decoração não ninguém vai precisar fazer esses cálculos para fazer análise dessa é só que entender na base é entendendo desde o começo é entendendo a gente precisa fazer isso mas entendendo esse conceito a gente consegue entender porque que isso daqui ficou tão destacado então quando a gente pega essa parte da equação ela faz isso daqui hoje Esse é o quadrado então quando a frequência vai passando Ó a minha frequência em Hertz vai passando e o resultado da minha vibração e aceleração vai aumentando de forma exponencial então eu consigo ter um destaque muito grande de altas

frequências eu consigo ouvir essas vibrações de alta frequência de uma forma muito mais destacada então por isso que é importante a gente visualizar altas frequentes em aceleração é que que eu tenho que complementar com relação a isso agora eu tenho que vincular defeitos para esses tipos de unidades isso e essa condição física que eu acabei de falar para vocês ela permite que a gente utilize isso nas análises Então é isso que agora eu vou mostrar E é isso que é muito importante então isso daqui para entender agora que eu vou falar e é relacionado à

as análises e como Oi gente tem no espectro de velocidade destacado essa região aqui essa região então aquele destacado a gente vai utilizar esse tipo de pé para encontrar defeitos dentro dessa faixa de frequência e os espectro de velocidade desde Harry eles nem possuem uma frequência máxima são alta os nossos espectro de velocidade eles acabam aproximadamente aqui daqui para frente não existe então isso tudo aqui que a gente tá vendo ia ser dá um zoom a gente enxergar isso tudo com muito mais clareza e enxergar esses detalhes aqui no início dessas frequentes e buscar ali

qual frequência pode estar relacionado a algum tipo de defeito Então nesse esper a gente buscas defeitos é relacionados a frequência de operação da máquina e alguns harmônicos ali próximos da frequência de operação não se minha máquina tá desbalanceada se a minha máquina tá pesos alinhada Cinemark Já Está apresentando em folga estrutural tem para uso ele tá solto vai vibrar de uma forma que a gente vai enxergar dentro dessa faixa E essas vibrações então a gente consegue enxergar esses defeitos tem problema da transmissão vídeos em problema acoplamento a gente vai enxergar esses defeitos quatro tudo isso

eu vou detalhar em um próximo minicurso é é uma coisa não então não dá para ficar explicando tudo isso aqui mas eu já adianto que esse espectro de velocidade a gente busca esses tipos de defeito bem aí Eu tenho Espero que esperar som despede observação ele nem destaco passou não tem destaque suas pretensões iniciais E aí eu tenho destaque daqui para frente daqui para frente eu tenho destaque então de mil Hertz para frente eu tenho um bom destaque desse braços olha só como ela paga Oi e eu tenho alguns defeitos que são visualizados por aqui

se eu tenho um atrito entre superfícies metálicas Eu tenho um aumento da vibração nessa parte aqui ou por Então isso é importante eu consigo identificar a falha de lubrificação por meio do aumento da vibração nessa região e aceleração eu consegui identificar defeito no rolamento da máquina o aumento da vibração nessa região as frequências naturais de um rolé são muito altas isso também é é coisa para ser detalhada cintura futuramente mas as frequências naturais do de rolamento são muito altos e quando eu tenho um um defeito no rolamento o elemento volante fácil e tu dá uma

Impacto então o rolamento vibra na frequência natural lhe gerando o aumento da vibração entrou na nossa região somada isso é só uma redução da eficiência é só porque a superfície ela para regular o meu filme e quando rolamento de novo informado ali com muita eficiência separando a superfície metálica quando tem defeito enrolamento tem muita roupa cidade então o filme ele não consegue realmente preencher eu tenho Picos tocando com picos e esses Picos tocando com pico durante a oscilação que é alta rotação a de 30 pés por exemplo 30 vezes por segundo eu vou ter então

só esses choques geram vibrações de alta frequência então a recordando aqui eu busco defeitos como captação em bombas defeitos como enrolamento monitoramento rolamento busco aqui é falha de lubrificação vibração de alta frequência nos pé a velocidade eu busco defeitos na rotação da própria máquina ou pouco os harmônicos até uns 10 harmônicos ali para frente dessa frequência de operação da máquina então eu vou conseguir de balanceamento e alinhamento folga tudo defeitos que eu vou detalhar futuramente pessoal não se preocupe em entender esse defeito nesse momento velho só para não deixar Faltando um Pedaço muito importante tem

as peças dessa vez se nosso primeiro minicurso sobre os conceitos básicos de hidratação é recomendo que vocês parem até nesse momento a nossa em isso que eu acabei de falar que extremamente importante o esperto deslocamento de servir para nada vale se a gente precisar fazer análise de baixas frequências a gente consegue sim utilizar os espectros de deslocamento Mas eles são bem ou um grande grande maioria a gentileza velocidade e aceleração dentro das nossas armas anotem escrevam escrevam não só o que vocês estão vendo mas e foi falado nesses últimos instantes então agora ficou se eu

anoto eu vou guardar um pouco mais Se eu escrevo duas vezes o que eu acabei de ouvir eu vou guardar mais ainda então quanto mais ficar enraizado mesmo essa esse conhecimento Inicial essa base para vibração para analisar só maior vai ser o sucesso no futuro e vibrações e como temática a gente perde um pedaço a gente não consegue dá continuidade depois então recomendo que entenda isso isso tudo que a gente tá mostrando importante não só para na divulgação é importante também dentro da utilização de plano de planos de relembre o filme consegue do Senhor então

são vários é várias variáveis ali que a gente precisa entender que isso que a gente está grande começo várias uso diversões utilização atualização a gente utiliza essas frequências como parte da das equações que a gente utiliza e é aqui eu repeti os dois pectus e a gente mais utiliza aqui tem somos um maior mas é tudo que eu já comentei ele tava tudo que eu comentei aqui o que a gente mais usa faixas utilizáveis e só uma coisa que ficou faltando Eu comentar que é esse envelope de aceleração então o envelope de aceleração é um

outro recurso que a gente tem e muito último dentro das análises de vibração é eu comentei que a faixa que a gente utiliza para identificar os efeitos de unificação rolamento redutores industriais também não comentei Mas ele é muito importante também gente estudado a a saúde das engrenagens de redutores industriais essa faixa e daqui para trás é a vibração da própria máquina Então ela pode não não ser e eu não tenho não tem relação com a saúde vai rolar mesmo a vibrações aqui para trás da máquina a vibração daqui para frente que está relacionado com essas

questões que a gente comentou Oi e aí a gente tem um recurso que é um envelope de aceleração fica envelope distração faz e ele faz um filtro e ele deixa passar só a vibração o filtro que mais utilizado por mim é de mil Hertz para frente então ele vai de mil Hertz até 40000 ele pega essa vibração de mil Hertz e até parece diverte e isso é alterado Então dependendo das vibrações da própria máquina e das frequências naturais do nosso de onde a gente cata de acordo com defeito que a gente está buscando a gente

vai ver qual que é a faixa que aumenta a cada fico então suponhamos que a gente tem um rolamento e a gente tem um defeito a cada evento da falha eu vou ter um aumento dessas vibrações de citação pelo que eu comentei que frequência natural do rolamento que faz com que esses Picos aumentem ou no momento de paletes Estação eu tenho ali um só entre os Picos das e superfícies dessas superfícies elemento rolante e pistas enfim o que tiver ali é movimento relativo já esses Picos mas esses Picos eles acontecem como a certa frequência então

ele sobe e abaixa sobe abaixa sobe abaixo e o que envelope de aceleração faz é reconheci esses aumentos e diminuição Qual que é a frequência que esses eventos estão acontecendo e trazem isso numa faixa de frequência menor então o um envelope de aceleração ele traz para a gente esses eventos do espectro de aceleração de uma maneira mais fácil de ser visualizado bom então só tem esses aumentos a cada giro a cada rotação do meu ex tu ele vai aparecer aqui em uma vez a frequência rotação da máquina se ele aparece a cada é frequência com

que um elemento rolante passa com relação ao uma posição da pista do rolamento interno e externo eu vou ter um aumento da frequência nessa posição aqui é o lugar mais simples da gente buscar frequências de defeito do rolamento para uma máquina Então essas frequências do defeito também são assuntos de outro minicurso mas aqui que a gente busca isso então envelope de citação ele também é em aceleração para vem de aceleração essas essas pertences e ele é baseado nesse filtro só do que gera prefeito em alta frequência então aqui eu posso ter vibrações olhando e por

geração oriundas de velho enrolamento Então a gente tem que entender que isso aqui tem de altas frequências de frequências naturais e citadas aí e consequência desses motivos que eu apresentei uma uma onda que eu trouxe para mostrar o que significa valor irms valor de zero up e valor de pico ap então isso pode aparecer e pode gerar luz então é bom a gente já Esclarecer aqui eu tenho a posição de Equilíbrio esse aqui é o centro da nossa vibração vibração então acontece a cima e para baixo para cima e para baixo para os lados mas

em relação a uma posição de equilíbrio e a vibração máxima ela vai então desses zero até aqui em cima quando eu represento daqui até aqui em cima eu chamo isso de vibração de 0 a pico e quando eu chamo essa vibração daqui de cima tela embaixo eu chamo essa vibração de pico é ético mostrado pela certo por essa certa tá aqui e quando eu quero avaliar a energia Olimpíadas nessa ordem então Ó eu quero avaliar esse energia contida Nessa onda eu quero relacionar com com essa energia e eu avalio a vibração em RMS e o

RMS para uma senoide é obtido pela multiplicação do valor do pico x 1 sobre raiz de 2 então se eu pego o valor do pico e dividido por raiz de 2 eu tenho valor dessas Vibrações em RMS bom então para entender o que significa cada um dessas cada uma dessas termos 1:10 de mini curso eu não quero passar muito de uma hora entre os recursos seja Algum objetivo seja realmente um minicurso embora seja um minicurso esse é o primeiro minicurso eu quero falar sobre vários pontos que eu comentei que serão assuntos de outros minicursos Esse

é fundamental o esse esse minicurso Inicial ele é vaso para entendimento dos outros então quanto mais quem tem interesse em ficar nessa área que até interesse em aprender de fato uma análise de vibração não pode ter dúvida com relação à aos pés que a gente viu eu tenho que ficar fazendo os cálculos você fez de conversão de deslocamento a velocidade explicação isso não isso não mas a entender o que que é a diferença entre o esgoto por que que se usa um numa situação que que você usa outra situação isso é importante então último exercício

para que vocês se consolidem e isso que a gente acabou de ver então 22 duas questões múltipla escolha que vem objetivos para vocês responder e aqui ó bem atenção para essa perde veia até ação essa parte tanto para consolidar o conhecimento seja para uma pessoa que está buscando uma vaga com a gente seja para quem já está com a gente seja para quem está buscando consolidar todo o conhecimento visto relacionado os conceitos básicos escrever sobre essas coisas é muito importante é escrevendo que a gente vai consolidar esse conhecimento então não vejo de escrever e para

que vocês recebam o certificado vocês vão ter que resolver algumas equações alguns exercícios Desculpa responder algumas questões similares à que já as que já foram apresentadas não vai precisar acertar todas as questões para que recebi justificável aproveitamento mínimo de sessenta por cento então se você deu a devida atenção a todas as partes que a gente passou resolver os exercícios como foi pedido eu tenho certeza que vocês vão conseguir esse esse essa proporção de aproveitar né então não deixem de ler isso que escrever quem está buscando a vaga com a gente dei uma atenção nessa perde

dei uma atenção nessa parte E isso também vai ser parte aí do que do que a gente vai postar nos nossos bancos de dados para as vagas em aberto e transportadoras E como que eu faço para responder então agora esse formulário para para obter o certificado pode ser usando esse QR Code pode ser usando o escrever nesse link se for escrever o link tem que atentar para o maiúsculo e minúsculo onde tem a letrinha menor que é minúsculo ela tem que ser minúsculo enorme digitar É eu vou disponibilizar junto com o link do vídeo o

link do formulário para facilitar na hora de responder o certificado só vai ser emitido para quem quiser então essa essa avaliação de aproveitar meu seu primeiro mini curso Então vale a pena falar um pouco mais sobre o seguinte só solicitados para todos nome o nome completo que vai compor o certificado bom e é pedido CPF o CPF pessoal eu vou sim eu coloco meu CPF nos treinamentos que eu faço não vejo problema faz alguém não esteja confortável colocar o CPF só não preocupa não preocupa mas tem que colocar pelo menos os últimos três dígitos Então

vamos supor aqui que meu CPF seja um um qualquer um exemplo 2 13 14 eu digito a gente tem dois riscos de pelo CPF e é 56 e o que que eu tô pedindo para no mínimo quando tiver lá o campo CPF Se você não for colocar esse número vai sair que eu certificado mas se quiser colocar os últimos três então deixa assim ó nos quatro o ciclo 6 para esse exemplo CPF claro que vocês vão pegar os últimos três dígitos do CPF seu do seu CPF e digitar lá algumas questões dessa nesse formula não

são muitos mas vocês vão utilizar esse número esses três últimos números do CPF de vocês pra poder resolver a questao Olá pessoal Muito obrigado e compartilhar seu tempo com a gente então é agradeço e espero que você tenha gostado do conteúdo Espero que você tenha aprendido sobre isso Obrigado até mais é
