Faça um labirinto elétrico turbinado (nervo teste) #ManualMaker Aula 4, Vídeo 3

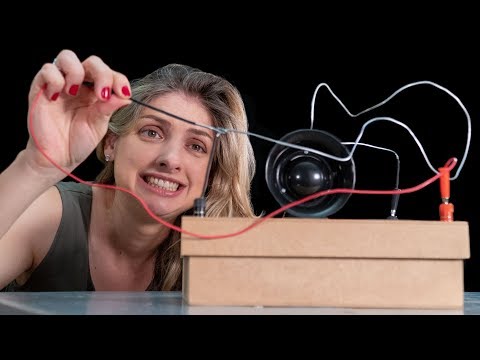

hoje a gente vai colocar os seus nervos a prova [Música] 8 [Música] faz muito tempo em 2012 a gente fez uma experiência que fez muito sucesso que é o labirinto elétrico é um arame todo torto que você tem que pegar uma argola e seguisse arame sem deixar a argola encostar no arame se você encostar sem querer no arame você perde é isso que a gente vai fazer hoje mas de um jeito muito mais legal mais avançado mais radical com que você aprender qualquer coisa nova esse vídeo não esqueça de deixar o seu jogo embaixo fechou

a idéia agora é tão abrindo em que você possa errar algumas vezes e ele vai te dando avisos de que você vai rodando até que no final ele toca uma sirene de alarme dessas mesmo se você errar demais pra fazer todos os níveis de dificuldade você vai precisar de um arduino e por isso vai ser a primeira vez que a gente vai usar do hino nos nossos projetos aqui no make todos os materiais que a gente vai usar todo o estado em baixo e você não vai precisar programados altamente nada de arno hoje tá a

gente vai dar o código link pra você baixar o código está embaixo também então é só você entrar lá no arduino de é o programinha que injeta o código dentro colar o código lá como se fosse um texto da ap load e ele já vai ficar com o código aqui dentro não precisa mexer em nada o que a gente é construir mesmo aqui é a parte física à parte eletrônica que vai volta eu vou montar tudo nessa tampa de caixa de mdf aqui porque depois a gente pode vir a tampa de ponta cabeça e colocar

o labirinto aqui em cima tá vai ser muito legal que vai fazer um labirinto que ele pode soltar então você pode criar vários trajetos diferentes vários níveis de dificuldade diferentes em baixo vai estar toda a parte eletrônica antes de qualquer coisa toda no upload no código para já ficar aqui no arduino apesar de você não ter que mexer no código ele está todo muito bem comentado então se você quiser mudar alguma coisa que a gente está fazendo talvez se tenha vontade de mudar você vai entrar e vai entender como funciona fechou a primeira coisa que

vou fazer é fixar o arduino aqui no fundo da caixa tá então vou cortar 2 pedacinhos de fio rígido encapado e vou colocar nos buraquinhos que tem aqui do lado da placa e depois colocam cola quente você viu que eu coloquei a cola quente em cima dos fios vizinhos e não em cima do arduino né esse projeto a gente vai alimentar com uma bateria de 9 volts poderia usar aquela nossa super fonte tranquilamente mas a gente quer fazer de um jeito que facilita o transporte e fica mais fácil você fazer em casa também então vou

fixar essa bateria de um jeito parecido com o que foi com arduino vou cortar um pedaço de arame passar por cima da bateria e colar as duas pontas do arame com cola quente também quando secar o hamas um pouco arame ea bateria entre com dificuldade fica presa aqui tem um conector da bateria de 9 volts e nele a gente vai ter que trabalhar um pouco porque isso aqui vai fornecer energia tanto pro domingo quanto para a sirene e eu quero que tem um corruptor no eu quero que eu possa desligar todo o sistema então tem

que colocar um interruptor aqui no meio do positivo ou negativo eu vou cortar esse conector no meio e soldando instalar um interruptor [Música] olha só que minha bacana que toque o negativo vai direto pro arduino o positivo passa por um interruptor e depois disso ele vai perdendo então aqui consigo ligar e desligar pode prestar atenção que aqui eu fiz duas aberturas isso aqui pra colocar sirene tarde de vôos ou da sirene mais tarde eu já deixei aqui dois tubos termo retráteis dois paquetes que é para quando fizer conexão conseguir isolar bem e vamos ver se

tá ligando arduino né desliguei agora vou instalar alguns componentes aqui no arduino vai instalar um reler um bazer um led tudo isso precisa de alimentação tudo isso precisa de energia elétrica para funcionar e eu tiro energia elétrica do próprio hino o problema é que dessa vez a gente não vai usar protetor board na própria boca você liga o positivo e negativo que saem do do hino nela e dali você consegue puxar um monte de extensões como não tem um protocolo onde eu vou ter que fazer uma adaptação aqui então vou pegar um fio vermelho descascá

as pontas dele e conectar aquilo 5 volts do arduino eu vou deixar ele aqui do lado coloca com cola quente fazer a mesma coisa com um fio preto descascá conectar aquino gm de eduardo hino e colar do outro lado o primeiro componente que eu vou conectar aqui é um led é um led verde de três milímetros de diâmetro no terminal negativo dele eu sou beija um fio preto no terminal positivo tem um resistor de 220 homens e depois um fio verde esse fio preto negativo vou desligar direto naquele negativo que a gente acabou de colocar

eduardo que está confiante desencapado o positivo não o positivo vou ligar na porta digital número dois no pino digital número 2 barduíno porque isso porque aí eu consigo controlar hora que se led liga não há princípio nossos temia que a gente só vai ligar o led com orgulho ligar simplesmente só pra você que tá olhando de fora da caixa saber que o arguido está consumindo energia e aí você não larga ligado né mas se você quiser dar um upgrade no software depois você pode dar uma função especial para ele por exemplo quando a pessoa costuma

militar ele começa a piscar ou qualquer coisa assim aliás essa é uma baita de uma vantagem do arduino você consegue montar todo o esquema físico e monta todo o seu circuito e depois você pode alterando o comportamento sob a software alterando o código conectei aqui no rio digital número 2 eo negativo vou sou daqui nesse fio que a gente deixou a ilha só se der certo quando ligar que o led assim já é o arduino está controlando esse leque segundo componente que a gente vai falar vai ser um prazer que lhe micro alto falante um

resistor de um que o homem no terminal dele que é para diminuir o volume mas é opcional o terminal negativo dele mais uma vez vai naquele filme o genérico negativo que sai do arduino e o positivo mais uma vez vai em um fino digital ou 9 próximo componente é um relé esse aqui é um relé que funciona com cinco vôos ou seja com cinco voos não consigo ligar e desligar o interruptor zinho dele ele no caso vai servir pra gente ligar ou desligar o alarme como o alarme passa muita corrente pra ele não posso ligar

direto do hino então vou usar o reizinho ele tem três conexões aqui três terminais têm um gene de que ao terra um dc que é o positivo e 111 é a informação que o domingo vai mandar pra ele dizendo league ou desliga e liga então o primeiro positivo naquele positivo geral o negativo em seguida o cabo que vai no pino 10 do arduino você deve ter reparado que nos terminais do relé usei uma conexão via diferente no fio é essa aqui e se você puder melhor comprar um conjunto delas com essa faixa já vem um

monte assim quando você precisar se tem esse tipo de conexão com facilidade quando foi procurar para comprar você vai achar desses jantares com as conexões pm a fêmea fêmea macho e macho macho o macho dá pra gente substitui por esses timinhos rígidos mas os femininos mais complicado vou aproveitar então para javi garcia erenice relê afinal de contas ele tá aqui pra controlar a sirene o positivo vou ligar direto no positivo que sai aqui do interruptor de 9 volts e um negativo vai primeiro no reler e aí do reler o livro negativo só para deixar claro

a função do relé positivo liga direto eo negativo é interrompido pelo rei ele só vai ligar no momento em que hora do hino mandar então essa sirene se eu ligar o arduino aqui ó ou não toca não toca porque ele está desconectado ali no momento em que o programa mandar vai tocar a sirene você observou bem se viu que o relé tinha três portinha três lugares onde eu podia parafusar e eu só usei duas o que foi que eu fiz ali exatamente é o seguinte o rei das três porquinhos a do meio é onde entra

a energia está essa conta se encontra esse meu dedo aqui e tem duas fotinhos pra sair a energia energia pode sair por aqui ou por aqui naturalmente ele já sai por uma porta quando ele vem de fábrica com está desligado quando ele tem fim à posição normal natural dele é essa quando você manda nele ele troca ele manda pra outra então o que eu fiz eu acionei essas duas aqui a outra quando está desligado me interessa eu quero que quando eu mandar energia para ele faça alguma coisa mais um teste vizinho se tudo deu certo

eu posso ligar aqui que essas ele não vai tocar porque não tem nada funcionando ela por enquanto um pouco não colocou um último componente o melhor da última conexão a gente tem todos os componentes mas a gente ainda não tem um labirinto em si onde que o labirinto unta como que vai fornecer essa informação pra mim que você encostou em algum lugar é o seguinte eu tenho esse fio aqui eu vou conectar na porta número 3 ela nossa programação essa porta número 3 da preparada para identificar se você conectar essa porta com negra quando eu

encostar a primeira vez o guardião vai perceber e vai acionar um alarme fraquinho da segunda vez este ano fica um pouco mais forte da terceira vez um pouco mais forte tudo isso buser na quarta vez ele toca a sirene vamos testar a primeira laine segunda la tercera laine negócio está pronto só que não é porque eu fiz tudo do contrário agora vou ter que colocar esses componentes do lado de fora porque nosso intuito é que toda a parte eletrônica fica escondida para começar eu vou proteger da poeira o arduino o relé depois vou medir os

meus componentes furar tudo e encaixar um por um alguns com rosca alguns usando cola quente as ligações da sirene como ela fica pelo lado de fora vou ter que fazer de novo ela vai dar não imaginamos que achou que a festa bagunça aqui a não e foi jogar só vai ver a parte bonita que significa essas três conexões banana que eu coloquei aqui essas duas pretas é onde vai ser um labirinto uma delas está ligada no negativo do arduino tá e o vermelho é o que está ligado la num dos pinos digitais então o vermelho

detecta se você está tendo contato com o negativo ou não olha só um pino banana ligado negativo geral eo vermelho ligado no número 3 digital e do domínio o terceiro pino banana preto serve só como suporte para fazer argolinha que vai percorrer o labirinto eu vou dobrar uma pontinha de arame em formato de argola depois vou dar um fim na base dela e colocar uns 15 centímetros de tubutama retrátil que vai servir como cabo aqui também fica mais bonito na outra ponta da escala vermelho eu vou soltar o plugue banana do labirinto vou fazer com

arame bem mais cumpridos ou da na ponta dele os clubes banana e depois é um pedaço também de tudo o teto retrátil para a gente ter uma posição de descanso em que dá pra colocar golas em tocar a sirene e aí é só a gente entortar bastante negócio fazer um amigo complexo e testar o shin vamos lá liguei interruptor aqui paulo arduíno ligou e mandou ligar o led também no sesi rio vermelho aqui o levezinho verde está funcionando isso quer dizer que o arduíno já está atento se eu encostar esse terminal nesse aqui ele vai

perceber isso quando ele perceber ele vai tocar começa a tocar buser então vamos lá vamos tentar não encostar parece fácil mas é muito mais difícil do que parece jádel primeira larga imagina se não tivesse colocado esse interruptor do lado de cima tá desesperado agora o retângulo arduino arrancando conector da tomada de 9 volts aqui alto pra caramba duas coisas legais que a gente fez aqui primeiro você consegue tirar se conectar todo labirinto guardar separado ou trocar pista colocar uma coisa mais simples para brincar no começo depois deixando cada vez mais complicado você consegue ter várias

opções diferentes labirinto argola também foi feita de um jeito que você consegue puxar ela solta do labirinto tá na hora de você colocar ele tem que necessariamente de uma raspadinha no arame e entra mais sai fácil claro que durante o jogo a pessoa nunca vai conseguir tirar porque vai dar contato no momento de atirar e conta como encostado à parte de baixo da caixa de mdf que a gente acabou não usando poderia servir primeiro pra proteger os componentes estão lá embaixo então se tiver alguma coisa molhada na mesa a encosta mais e segundo para guardar

essas próprias peças que fazem parte do labirinto e que em seu meio complicado de guardar desse jeito não dá para desmontar tudo lotado na caixinha e aí você tem um labirinto elétrico encaixotado mãe vive em orlando um vilão porque em que você furou negócio só no final fez naquela sujeira em mandar do inem não comentou um vídeo com o negócio tudo furando porque eu achei que ficava melhor para explicar com todos os componentes do lado de dentro e só depois eu colocaria os componentes do lado de fora você entender a lógica dos furos não sei

se foi uma boa ideia acabou ficando um pouco mais bagunçado talvez fosse melhor que tivesse furado e já instalados componentes e depois eu como estava tudo já o mais importante é que está funcionando superbem todo orgulhoso desse negócio e o mais importante de tudo isso aqui é a do hino você pode programar do jeito que você quiser pode trocar essa sirene por exemplo por uma bomba de pára brisas de carros acabam que de chicago quando você aperta o limpador de para-brisa e aí vou agora a pessoa quando ela erra você pode trocar por exemplo por

um módulo sbq fala alguma coisa ruim professor quando erra na verdade o módulo meio de três não é porque o quadro usb não fala ou seja pode trocar o programa para ter mais chances em vez de ter só quatro chances que a gente fez aqui enfim dá pra inventar muito em cima do que acabou de aprender agora esquece do seu jovem embaixo você não assistiu às outras aulas ainda vale a pena assistir porque tem muita coisa legal e vai ter coisa mais legal daqui pra frente [Música] já foi sabe que deixa a gente nervosa não

para videogame gostou da dica não pode respirar quer que seja com uma vez negar que tenha duas segunda terceira e última não pode jogar mais não pode não pode
