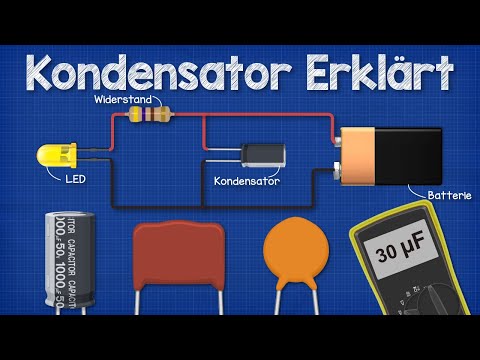

[Applaus] hallo allerseits hier ist paul von ingenieurs mentalität in diesem video werfen wir einen leeren blick auf kondensatoren und sehen uns an wie sie funktionieren wo sie eingesetzt werden und warum sie wichtig sind denke bitte daran dass elektrizität gefährlich ist und tödlich sein kann daher solltest du über die notwendigen kenntnisse verfügen um elektrische arbeiten durchzuführen berühre bitte auch nicht die anschlüsse eines kondensators da dies zu einem elektrischen schlag führen kann was ist ein kondensator überhaupt ein kondensator speichert eine elektrische ladung er ist in etwa wie eine batterie er speichert den strom nur auf andere weise

außerdem kann er auch nicht so viel strom speichern dafür kann er sich aber viel schneller auf und entladen das ist sehr nützlich weshalb man kondensatoren auf fast jeder leiterplatte findet wie funktioniert ein kondensator stell dir zunächst eine wasserleitung vor durch die wasser fließt das wasser fließt so lange bis wir das ventil schließen dann kommt kein wasser mehr heraus wenn wir das wasser nach dem ventil in einen tank fließen lassen wird der tank zwar einen teil des wasser speichern aber trotzdem fließt das wasser weiterhin aus der leitung wenn wir das ventil schließen fließt kein wasser mehr

in den tank aber wir haben trotzdem noch einen wasservorrat bis der tank leer ist solange sich wasser im tank befindet können wir das ventil so oft öffnen und schließen wie wir wollen und wir haben eine ununterbrochene wasserzufuhr solange wir den tank nicht vollständig entleeren so können wir einen wassertank zur aufbewahrung von wasser verwenden und unterbrechungen in der versorgung ausgleichen in elektrischen schaltkreisen fungiert der kondensator als wassertank und speichert strom diesen gibt er frei um versorgungsunterbrechungen auszugleichen wenn wir einen einfachen stromkreis ohne kondensator sehr schnell ein und ausschalten lind das licht wenn wir jedoch einen kondensator

in den stromkreis einfügen bleibt das licht auch während der unterbrechungen zumindest kurzzeitig eingeschaltet da der kondensator nun den stromkreis entlädt und mit strom versorgt im inneren eines basis kondensators gibt es zwei leitende metallplatten die typischerweise aus aluminium bestehen diese werden durch ein elektrisches isoliermaterial wie keramik getrennt die leg trio bedeutet dass das material bei kontakt mit einem elektrischen feld polarisiert wird wir werden in kürze sehen was das bedeutet eine seite des kondensators ist mit der positiven seite und die andere mit der negativen seite des schaltkreises verbunden auf der seite des kondensators sieht man einen streifen

und ein symbol das anzeigt welche seite negativ ist außerdem ist die negative seite kürzer wenn wir einen kondensatoren eine batterie anschließend rückt die spannung die elektronen vom minuspol zum kondensator hinüber die elektronen sammeln sich dann auf einer seite des kondensators während die andere seite ein paar der elektronen frei setzt wegen dem isoliermaterial können die elektronen jedoch nicht zur anderen seite gelangen wenn der kondensator nach einer weile die gleiche spannung wie die batterie erreicht hat fließen keine elektronen mehr jetzt befindet sich eine ansammlung von elektronen auf einer seite das heißt der strom ist gespeichert und kann

bei bedarf wieder abgegeben werden da sich auf einer seite mehr elektronen befinden als auf der anderen und die elektronen negativ geladen sind haben wir nun eine negative und eine positive seite sodass eine potenzial oder spannungs differenz zwischen den beiden entsteht das kann mit einem multimeter gemessen werden eine spannung ist wie eindruck wenn wir eine spannung messen messen wir im grunde die differenz oder den potenzial unterschied zwischen zwei punkten bei einer druck wasserleitung können wir den druck mit einem manometer sehen auch hier vergleicht das druckmessgerät zwei verschiedene punkte den druck innerhalb der leitung im vergleich zum

umliegenden druck außerhalb der leitungen wenn der tank leer ist zeigt das manometer null an weil der druck innerhalb des tankes gleich dem druck außerhalb des tages ist und das manometer nichts zum vergleich nach innen und außen ist der druck gleich dasselbe gilt für die spannung auch hier werden zwei punkte verglichen 1,5 volt batterie messen dann lesen wir eine differenz von 1,5 volt zwischen den beiden enden aber wenn wir das selbe ende messen ergibt dass 0 weil es keine differenz gibt und beide punkte gleich sind beim kondensator messen wir eine spannungs differenz die durch die ansammlung

von elektronen entsteht zwischen den beiden punkten diesen messwert können wir auch da noch lesen wenn die batterie abgeklemmt wurde wenn du jetzt an magnete zurückdenkt dann weißt du dass sich die gegensätze gegenseitig anziehen dasselbe geschieht beim aufbau von negativ geladenen elektronen sie werden von den positiv geladenen teilchen der gegenüberliegenden seite angezogen können diese aber wegen dem isolierenden material nie erreichen diese anziehungskraft zwischen den beiden seiten ist ein elektrisches feld das die elektronen an ort und stelle hält bis sich ein anderer weg ergibt wenn wir jetzt eine kleine lampe im stromkreis platzieren gibt es für die

elektronen einen weg über den sie die gegenüberliegende seite erreichen können die elektronen fließen durch die lampe und treiben sie an bis sie die andere seite des kondensators erreichen das geschieht allerdings nur so lange bis sich die elektronen anzahl auf beiden seiten ausgleicht dann ist die spannung wieder gleich null es gibt keine schubkraft und es fließen keine elektronen sobald wir die batterie dann wieder anschließen lädt sich der kondensator auf dadurch kann die stromversorgung auch mal unterbrochen werden da der kondensator während dieser unterbrechung trotzdem noch strom liefert und wo setzt man solche kondensatoren ein kondensatoren werden überall

benutzt in leiterplatten sehen sie in der regel in etwa so aus und in technischen zeichnungen sehen sie in der regel so aus es gibt auch größere kondensatoren wie zb für induktions motoren deckenventilatoren oder klimaanlagen und sogar riesige kondensatoren wie die hier die eine schlechte leistung in großen gebäuden ausgleichen auf der seite eines kondensators finden wir zwei werte kapazität und spannung die kapazität des kondensators wirtin fahrrad gemessen was mit einem großen f angezeigt wird da ein kondensator jedoch normalerweise in mikro fahrrad gemessen wird steht kurz davor noch ein mikro symbol das wie der buchstabe uhr mit

einem kleinen strich aussieht der andere wert ist die spannung die ihr wollt mit einem großen frau angegeben ist auf dem kondensator gibt der spannungs wert an wie viel spannung der kondensator maximal verkraften kann mehr zum thema spannung findest du bei uns in einem anderen video den link dazu findest du in der infobox wie bereits erwähnt ist der kondensator auf eine bestimmte spannung ausgelegt wenn ich diesen wert überschreiten explodiert er das sieht man hier in zeitlupe ziemlich cool was warum benutzt man kondensatoren meistens werden kondensatoren in großen gebäuden zur sogenannten blind leistungs kondensation verwendet wenn zu

viele induktive lasten in einem stromkreis eingefügt werden geraten die strom und spannung wellen aus dem gleichtakt und der strom hängt hinter der spannung insa touren wirken dem entgegen und bringen die wellen wieder in einklang zum thema blind leistungs kompensation haben wir auch schon ein video des toten in der infobox findest eine weitere sehr häufige anwendung ist der ausgleich von spitzen bei der umwandlung von ac/dc mit einer grätz schaltung wird die sinus welle umgekehrt um den negativen zyklus in eine positive richtung fließen zu lassen wodurch der schaltkreis glaubt er bekäme gleichstrom eines der probleme bei dieser

methode sind jedoch die lücken zwischen den spitzen aber wie wir bereits gesehen haben kann man hier einen kondensator verwenden der während dieser unterbrechung strom an den schaltkreis abgibt das sorgt für eine gleichmäßige stromversorgung sodass sie mehr wie ein gleichstrom aussieht die kapazität und die gespeicherte spannung kann man mit einem multimeter messen allerdings haben nicht alle multimeter diese funktion aber unten in der infobox findet ihr einen link zu dem modell das ich persönlich benutzer mit kondensatoren muss man sehr vorsichtig sein da sie strom speichern und auch dann noch hohe spannungswerte haben können wenn sie von einem

stromkreis getrennt sind um die spannung zu überprüfen schalten wir unser messgerät auf gleichspannung und verbinden dann den roten rad mit der positiven seite des kondensators und den schwarzen draht mit der negativen seite wenn wir einen messwert von mehreren wollte erhalten sollten wir den kondensator durch sicheres anschließend an einen widerstand entladen und die spannung weiterhin ablesen wir wollen sicherstellen dass die voltzahl bis in den millivolt bereich reduziert wird da wir sonst einen stromschlag kriegen können um die kapazität zum essen schalten wir das messgerät einfach auf die kondensator funktion um wir verbinden den roten draht mit der

positiven seite und den schwarzen rat mit der negativen seite nach einer kurzen verzögerung gibt uns das messgerät einen messwert dieser messwerte liegt vermutlich nahe am angegebenen wert ist aber nicht ganz genau zum beispiel steht auf diesen kondensator 1000 micro fahrrad aber wenn wir ihn ablesen erhalten wir einen messwert von etwa 9 146 auf dem hier steht 33 micro fahrrad aber wir müssen etwa 36 okay leute das war's mit diesem video aber um noch mehr zu lernen könnt ihr auf eines der angezeigten videos klicken die euch direkt zur nächsten lektion bringen vergesst auch nicht uns auf

facebook twitter instagram und natürlich auf engineering mindset punkt kommt zu folgen
